HTHS150/150C Túnel Hidrodinámico Cerrado de Alta Velocidad, 150X150 mm, Controlado desde Computador (PC)
SISTEMAS INNOVADORES

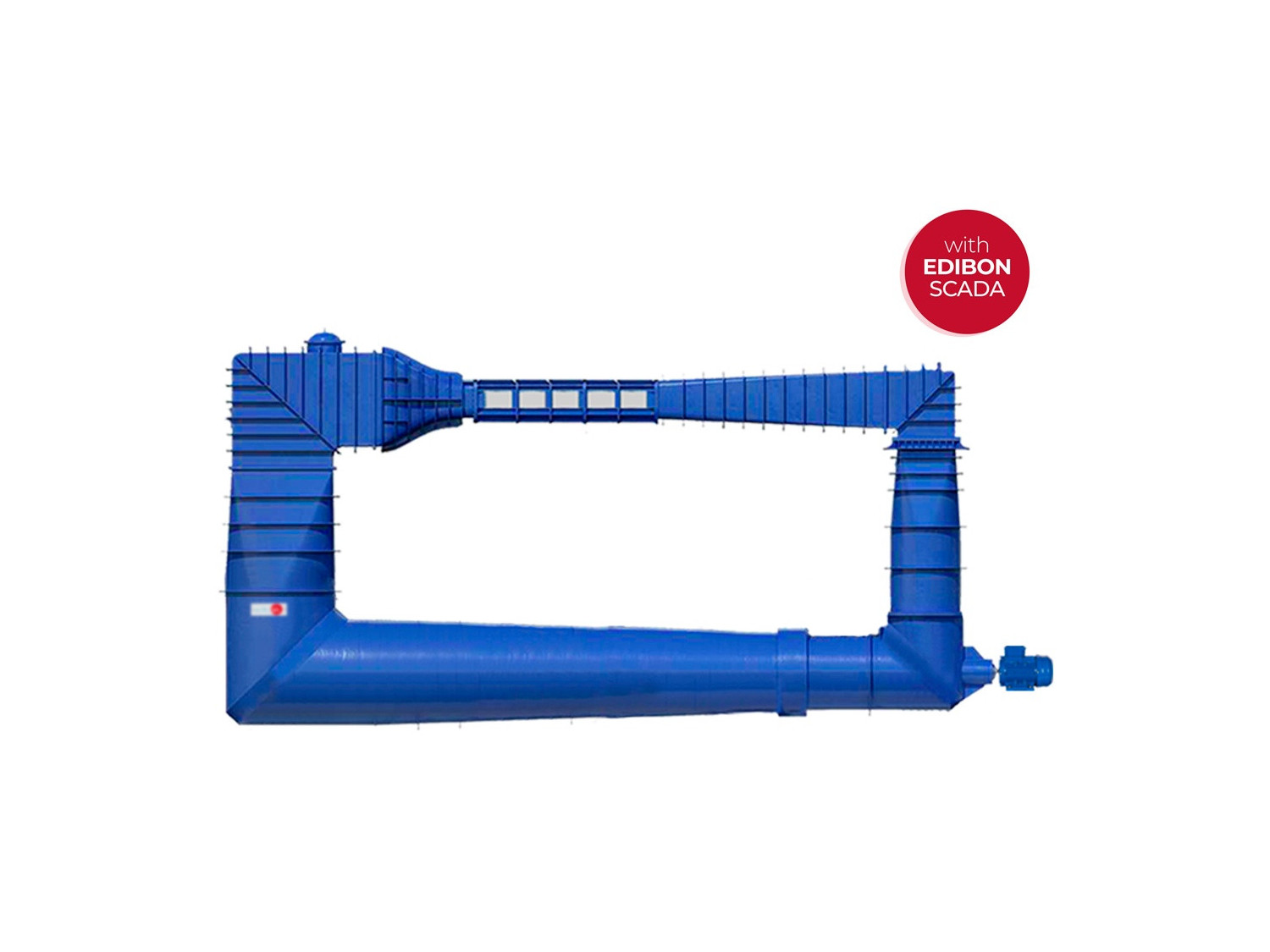

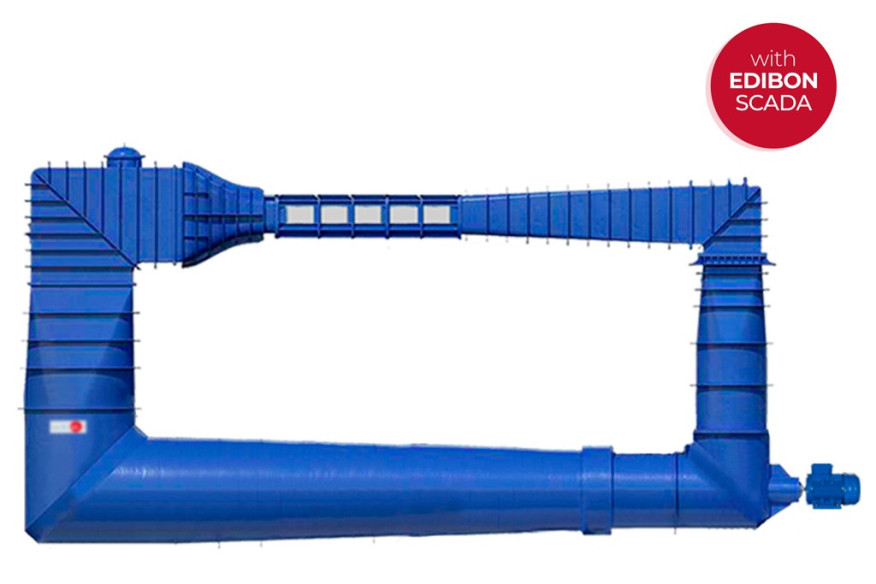

El Túnel Hidrodinámico Cerrado de Alta Velocidad, 150 x 150 mm, Controlado desde Computador (PC), "HTHS150/150C", permite el estudio de la hidrodinámica completa. Además, al estar sellado y poder reducir o aumentar su presión estática interna, permite la realización de estudios de cavitación.
NOTICIAS RELACIONADAS
Descripción General

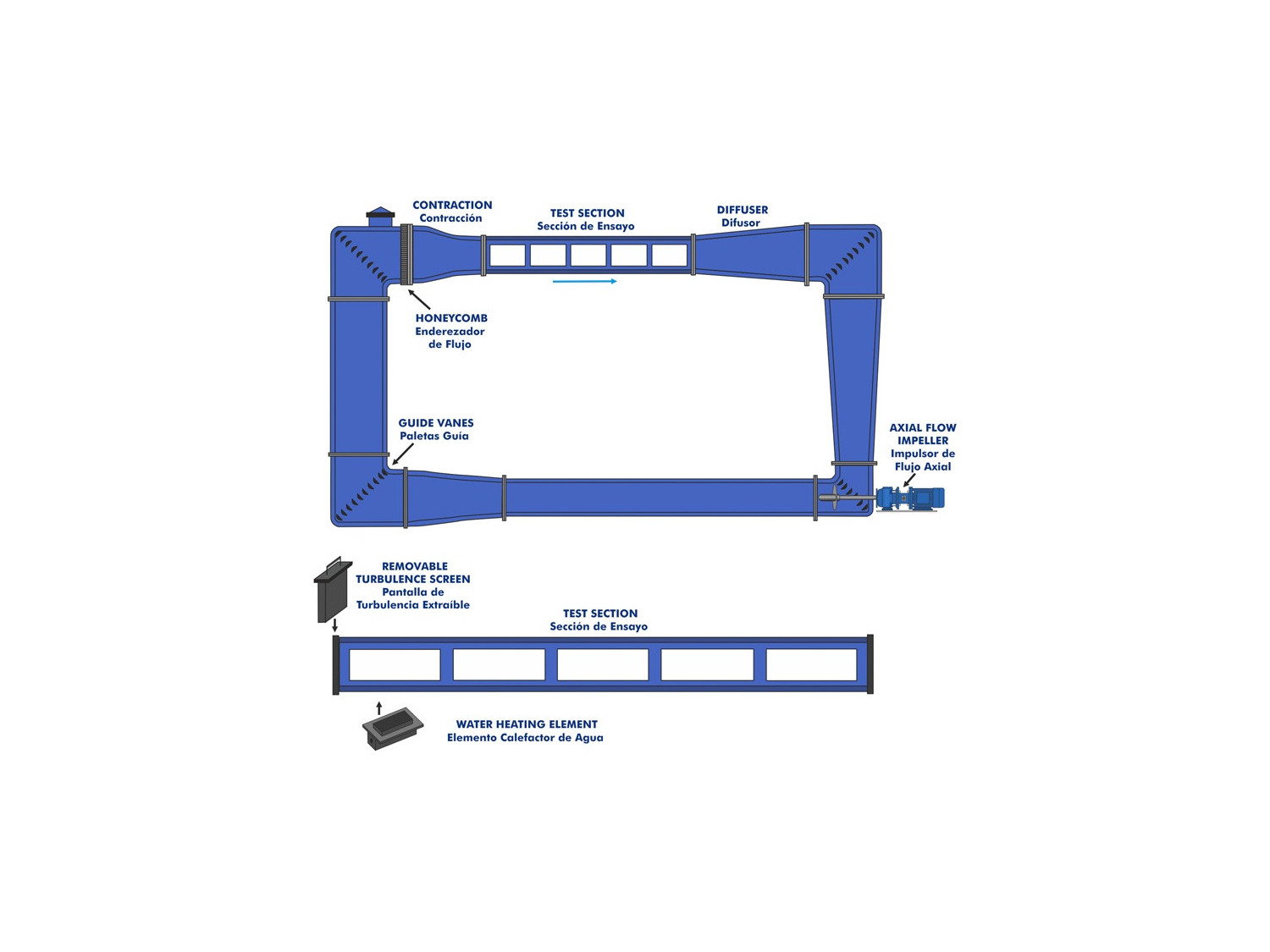

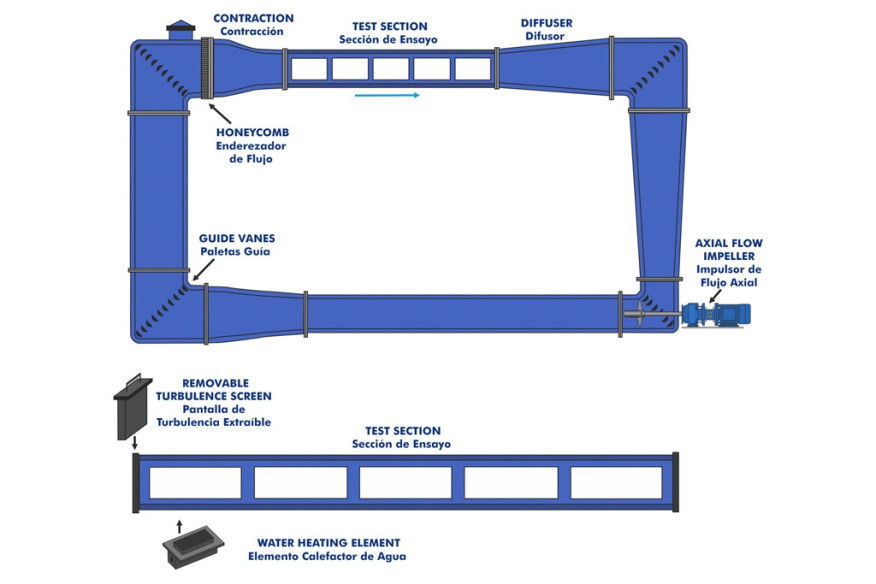

El Túnel Hidrodinámico Cerrado de Alta Velocidad, 150 x 150 mm, Controlado desde Computador (PC), "HTHS150/150C", es un túnel de cavitación en circuito de agua cerrado que fluye en el plano vertical. El agua circula gracias a una bomba de hélice axial de velocidad variable, controlada desde computador (PC), localizada en la parte inferior del tunel.
El equipo incluye diversas secciones del túnel para reducir las interferencias del flujo. Una contracción antes del área de trabajo con un contorno de curva de contracción perfectamente estudiado asegura un caudal de agua bien desarrollado en el área de trabajo.
En la sección anterior a la reducción se encuentra el estabilizador de flujo tipo panel de abeja para una mayor uniformidad del flujo en el área de trabajo.
El área de trabajo se encuentra a continuación de la contracción. Consiste en un tramo de sección constante, donde se montan los modelos para ensayo. Está fabricado con ventanas de silice fundido (cuarzo) en la cara frontal, trasera y superior para realización de ensayos ópticos. Esta sección incluye un tubo de Pitot en su parte superior para estudiar la presión estática, la presión dinámica y la presión total. También incluye una pantalla extraíble en la entrada para aumentar la turbulencia del flujo.
En la salida del túnel se incluye un difusor para evitar la generación de turbulencias que pueden dañar la calidad de la corriente en el área de trabajo.

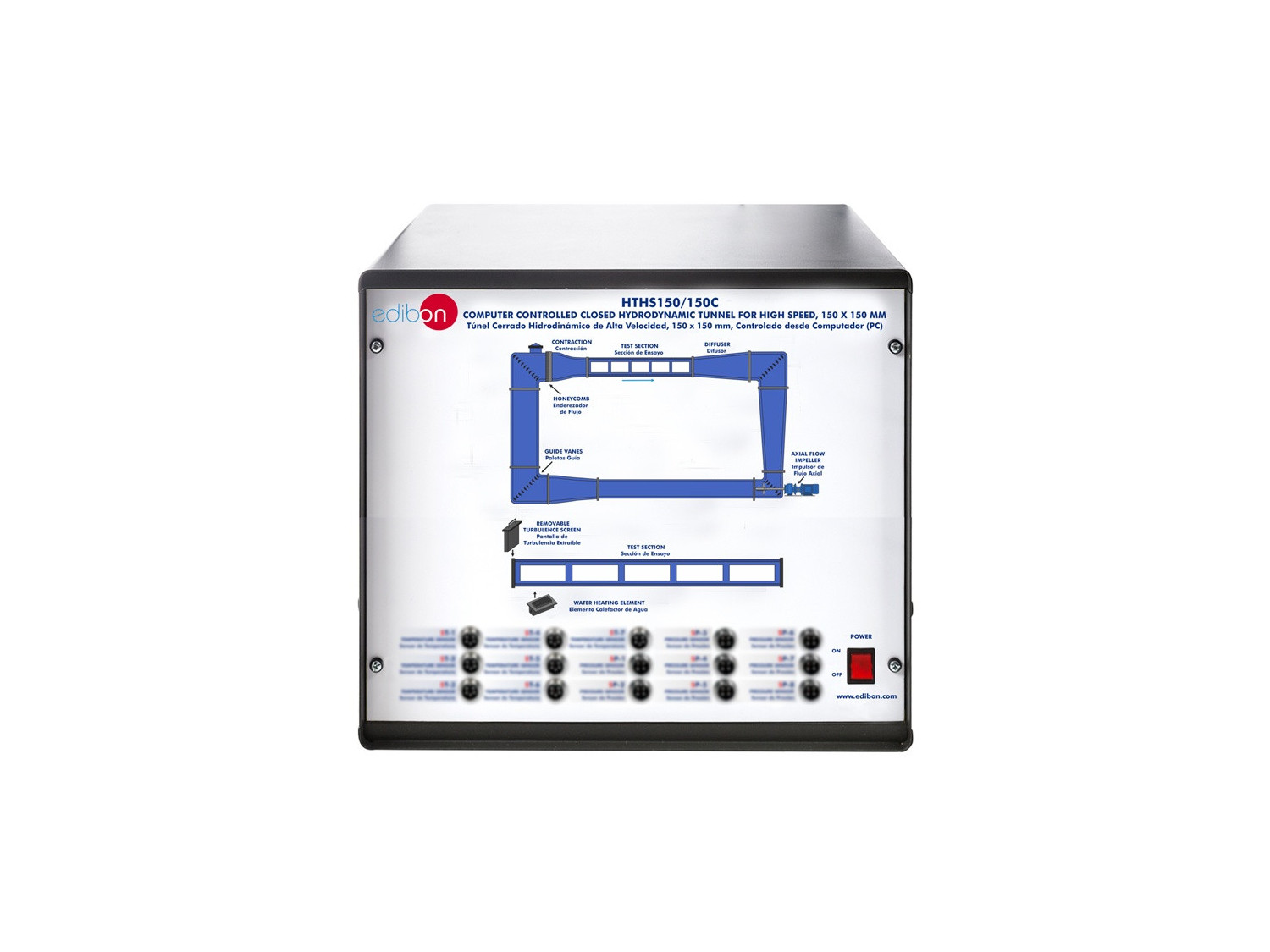

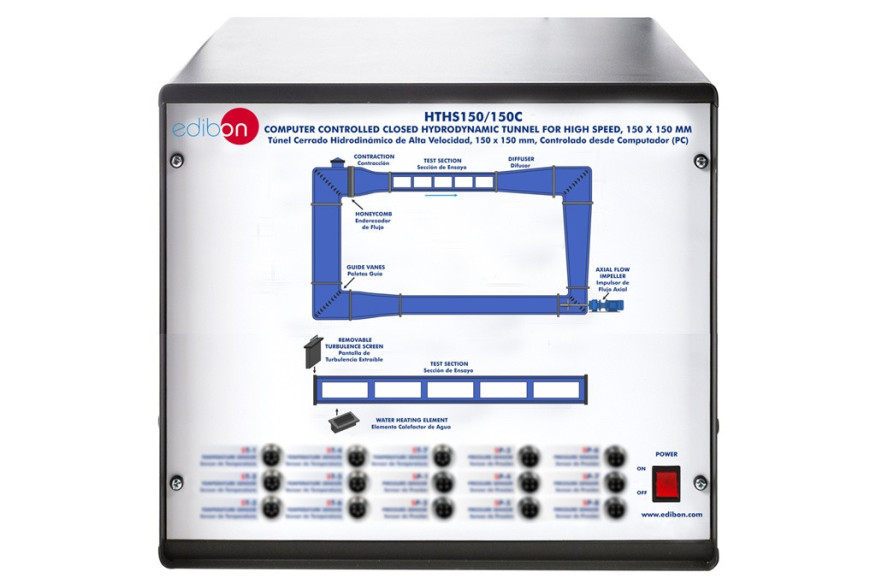

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Amplio estudio de la hidrodinámica y estudios del flujo de agua.
- Estudio de la visualización de flujo.
- Estudio de la presión estática, presión dinámica y presión total usando un tubo de Pitot.
- Estudio de la medida de la velocidad usando un tubo de Pitot.
- Estudio del flujo turbulento y laminar.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Posibilidades prácticas adicionales para ser realizadas con los elementos adicionales recomendados (No incluidos):
- Estudio de cavitación en diferentes modelos.
- Medida del empuje y del par torsor.
- Estudio de cavitación en función del número de palas de la hélice.
- Estudio de la producción de ruidos inherente a la cavitación.
- Estudio de las fluctuaciones de presión debidas a la cavitación.
- Pérdidas de rendimiento debidas a la cavitación.
Otras posibilidades que pueden realizarse con este equipo:
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo HTHS150/150C a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo HTHS150/150C.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
