HVFLM-2 Equipo de Visualización de Flujo y Lecho Móvil (sección de trabajo: 2000X610 mm)

MOBILE BED AND FLOW VISUALIZATION UNIT (WORKING SECTION: 2000X610 MM) - HVFLM-2

SISTEMAS INNOVADORES

El Equipo de Visualización de Flujo y Lecho Móvil (sección de trabajo: 2000x610 mm), " HVFLM-2", es un equipo particularmente útil para la demostración del fenómeno de fluidización en la ingeniería.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Visualización de Flujo y Lecho Móvil (sección de trabajo: 2000x610 mm), "HVFLM-2", puede ser empleado en dos campos de estudios principales. El primero de ellos supone la investigación de los lechos móviles, que tiene relación con los cursos de agua y con las estructuras de ingeniería civil. El segundo está relacionado con la visualización del flujo en dos dimensiones.

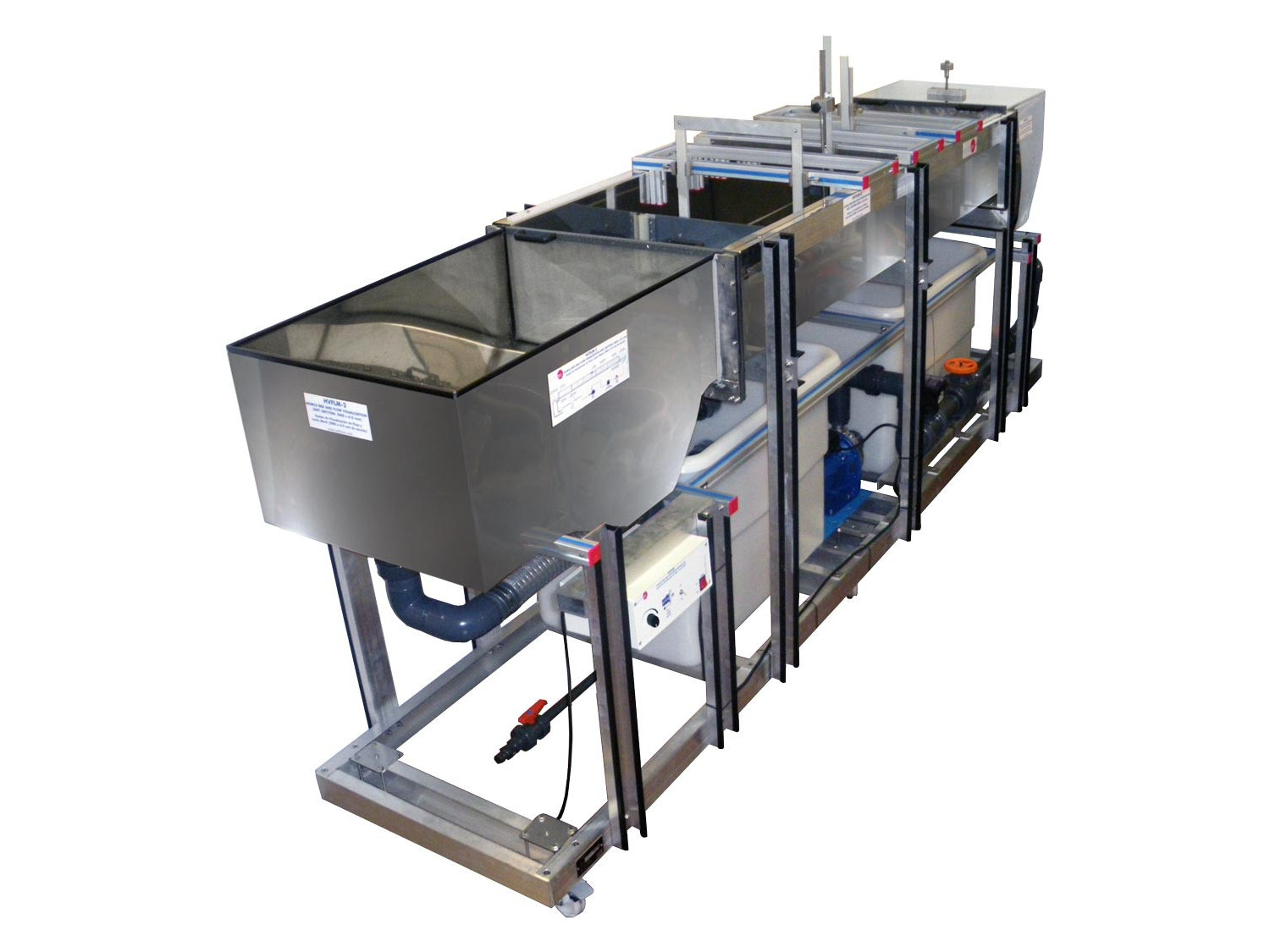

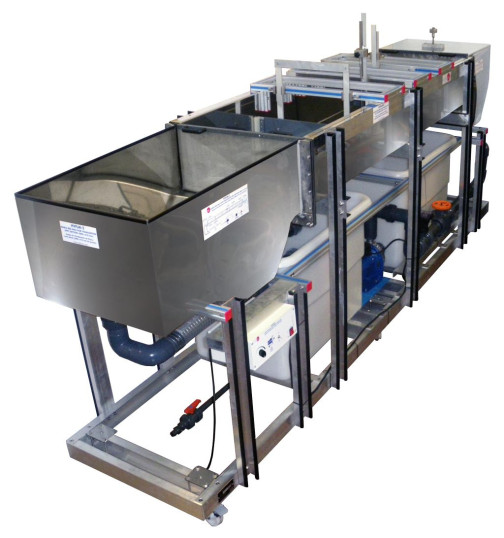

El equipo HVFLM-2 consiste en un canal horizontal por el que circula una corriente de agua lentamente, a una profundidad constante.

Este canal permite la visualización del flujo y del lecho móvil en dos dimensiones, al disponer de una superficie amplia de trabajo (sección: 2000 mm x 610 mm). La parte superior de esta superficie puede ser visualizada completamente durante el desarrollo de las prácticas, sin necesidad de acoplar ningún accesorio.

La colocación de diferentes modelos y estructuras en el canal, donde el flujo circula alrededor de los mismos, permite realizar estudios de visualización de flujo y de lecho móvil de manera sencilla en el canal.

El equipo es autónomo y está formado por un tanque de entrada con una compuerta ajustable, un canal con filtros de arena, un tanque de descarga, depósitos de almacenamiento de agua, una bomba centrífuga, un caudalímetro electromagnético y un juego de modelos.

También incluye la instrumentación necesaria para la medición de calados y profundidad del lecho, formado por un portainstrumentos y un limnímetro.

Las prácticas con este equipo se realizan con agua y arena.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Observación del flujo alrededor de modelos de estructuras de ingeniería.
  2. Experimentos en lecho móvil.
  3. Estudio de las características de los meandros en el curso del agua.
  4. Visualización del comportamiento de las capas límites.
  5. Demostración de la succión de la capa limite.
  6. Estudios de erosión.
  7. Estudios de sedimentación.
  8. Estudios de distribución de velocidades en un canal.
  9. Estudios con modelos de estructuras de ingeniería.
  10. Visualización de flujo bidimensional.
  11. Estudio de la analogía hidráulica para flujos compresibles.
