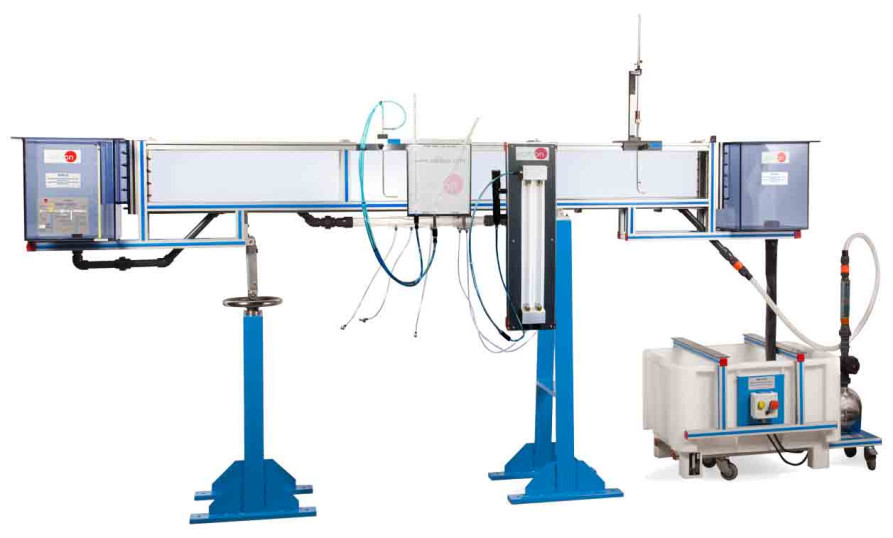

CF Canales de Fluidos (sección: 80 x 300 mm)

FLOW CHANNELS (SECTION: 80 X 300 MM) - CF

SISTEMAS INNOVADORES

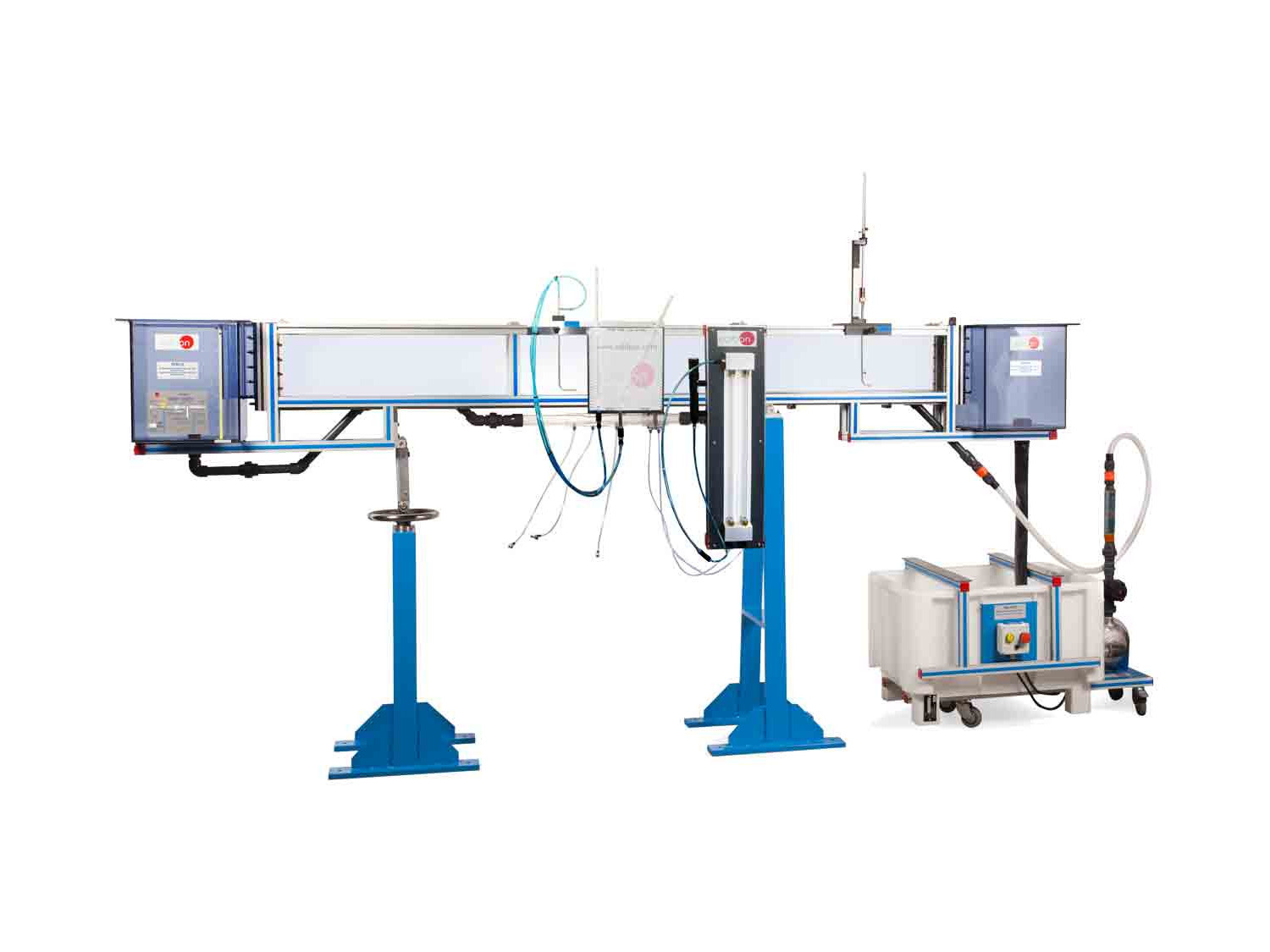

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos. El agua es tomada del depósito de almacenamiento mediante una bomba hidráulica y, por medio de la tubería, es conducida al depósito de entrada, donde se dispone un tranquilizador de flujo. Desde aquí el agua circula por el canal y descarga en el depósito de captación, retornando finalmente al depósito de almacenamiento, con lo que se completa el circuito cerrado.

Para regular el caudal que circula por el canal se dispone de una válvula a la salida de la bomba.

Para medir el caudal se dispone de un caudalímetro de placa de orificio y otro tipo Venturi. También se puede medir el caudal con el caudalímetro del Grupo de Alimentación Hidráulica Básico (FME00/B).

Para medir el nivel del agua se requiere un limnímetro (CFRM) y además para medir velocidades/caudales se requiere un tubo de Pitot con un panel de tubos manométricos (CFTP).

El canal está montado sobre dos soportes, con un sistema que permite controlar la inclinación del canal.

Existe una amplia gama de accesorios disponibles.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida de altura de agua y velocidad a lo largo del canal.
  2. Medida de caudales mediante vertederos de pared delgada.
  3. Medida de caudales mediante cambios en la sección del canal.
  4. Medida de caudales mediante canales Venturi.
  5. Control del caudal mediante compuertas.
  6. Control de nivel mediante sifones.
  7. Flujo sobre presas de aliviadero.
  8. Flujo entre pilares de un puente.
  9. Conexión de un canal a una alcantarilla.
  10. Caracterización del resalto hidráulico.
  11. Perfiles de la superficie libre del agua.
  12. Cálculo del coeficiente de Manning para canales con sedimentación.
  13. Comparación del coeficiente de descarga en compuertas con o sin sedimentación.
  14. Simulación de los efectos de los pilares de un puente en un canal con sedimentación.
  15. Estudio de las turbulencias mediante coloración.
  16. Visualizar las transiciones del fondo sedimentado al producirse descargas bruscas.
  17. Dependencia de las formas del sedimento con las variaciones del caudal.
  18. Estudio de los mecanismos del transporte y depósito de sedimentos.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Investigación de estados de corrientes y corrientes torrenciales.
  2. Medida de los niveles de agua.
  3. Procesos de descarga en un vertedero sumergible.
  4. Pérdidas de carga en canales abiertos.
  5. Funcionamiento y estudio de un sifón.
  6. Caudal y coeficiente de drenaje de un sifón.
  7. Caudales en tuberías.
  8. Comparación entre aliviadero y sifón.
  9. Observar la amplitud de salto de agua.
  10. Generación de diferentes estados de flujo mediante un embalse subacuático.
  11. Observar los procesos de descarga bajo una presa regulable:
  • Observar cambios alternos al evacuar.
  1. Relación entre la altura de remanso y descarga.
  2. Observación de descargas bajo una compuerta radial:
  • Observar los cambios alternos al evacuar.
  1. Presión hidrostática sobre un vertedero.
  2. Estudios en olas.
  3. Comportamiento de estructuras en oleaje.
  4. Aplicación y comprensión de la fórmula de Manning.
  5. Estudio del flujo subcrítico y supercrítico.
  6. Aprender cómo aplicar las ecuaciones de fuerza, impulso y energía en situaciones típicas.
  7. Estudio de transición de corriente fluyente a corriente acelerada.
  8. Cálculo del caudal de agua.
  9. Utilización del limnímetro.
