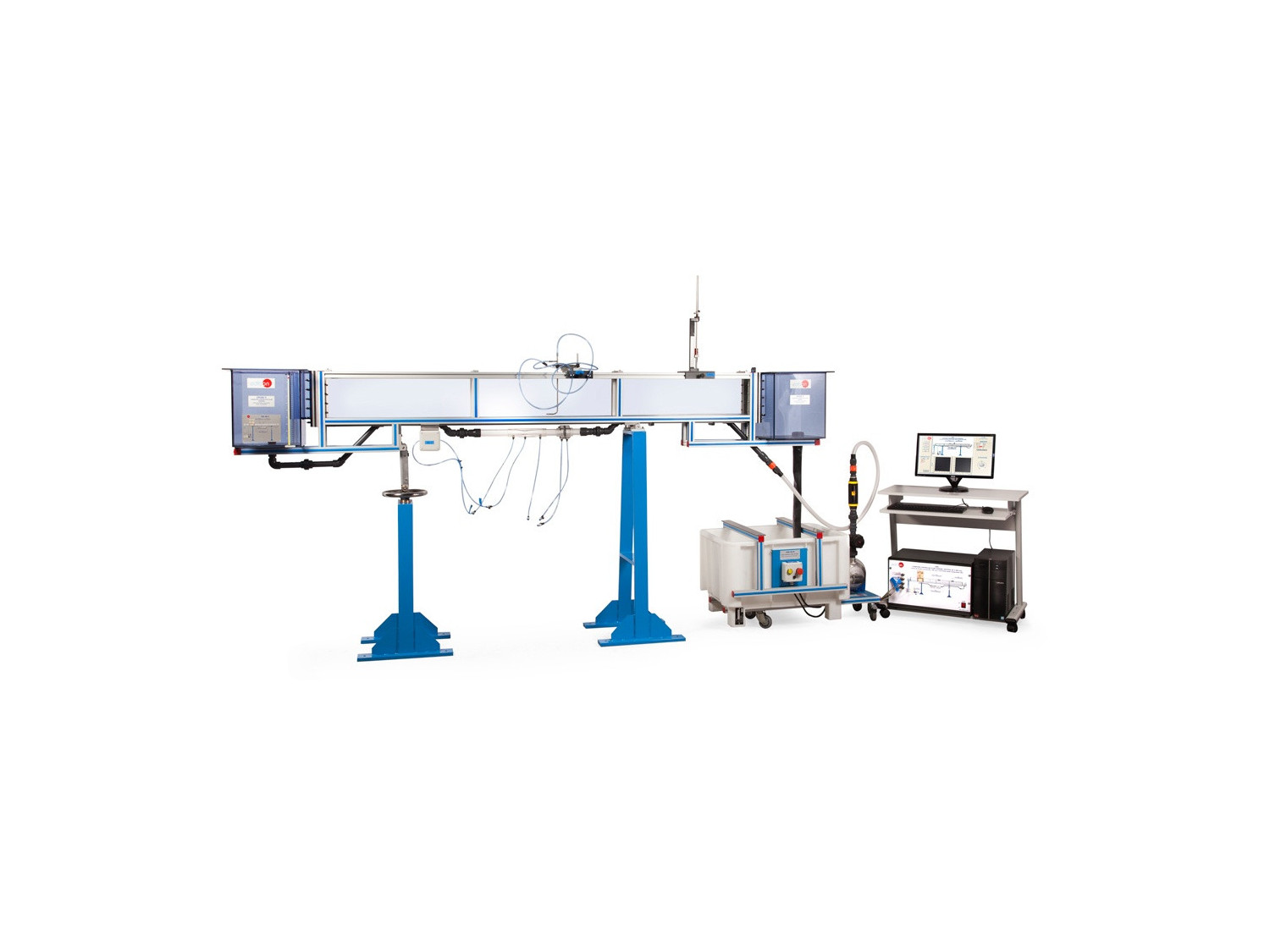

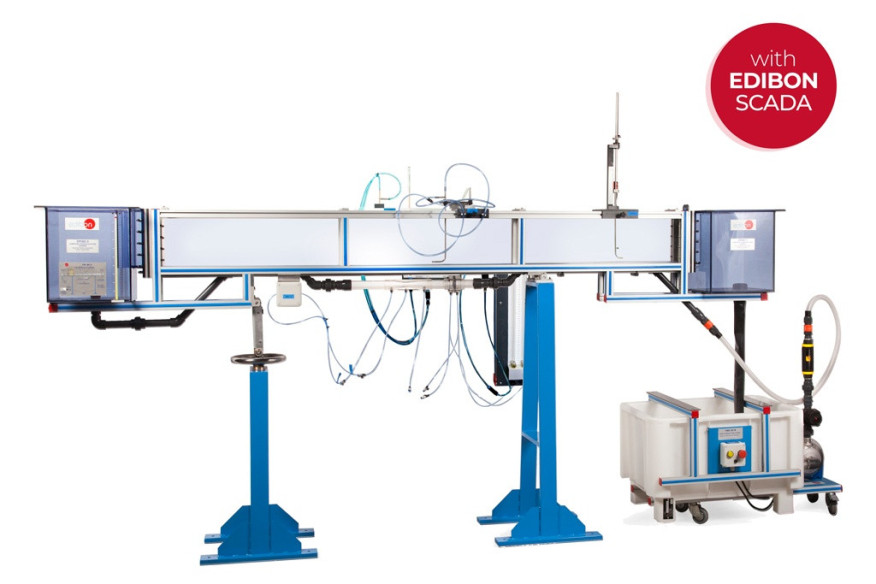

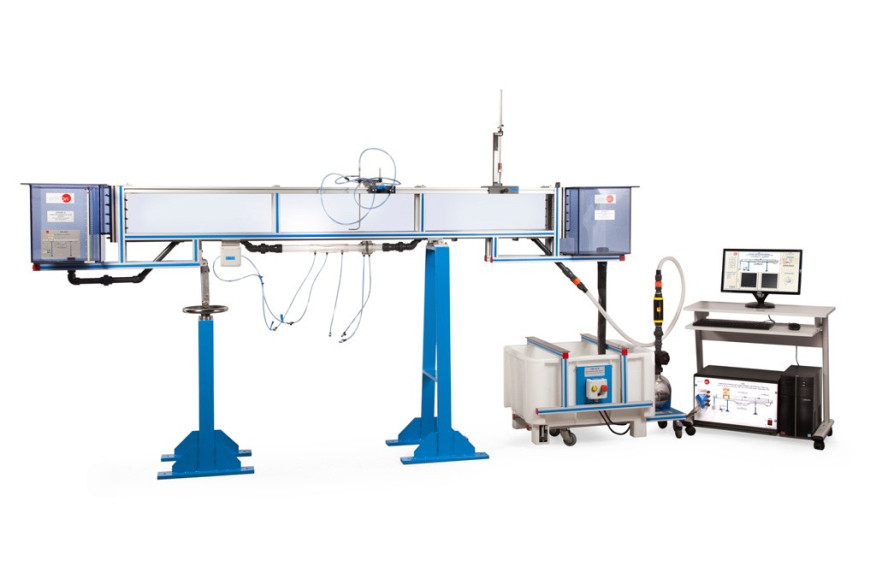

Equipo CFC completo

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC

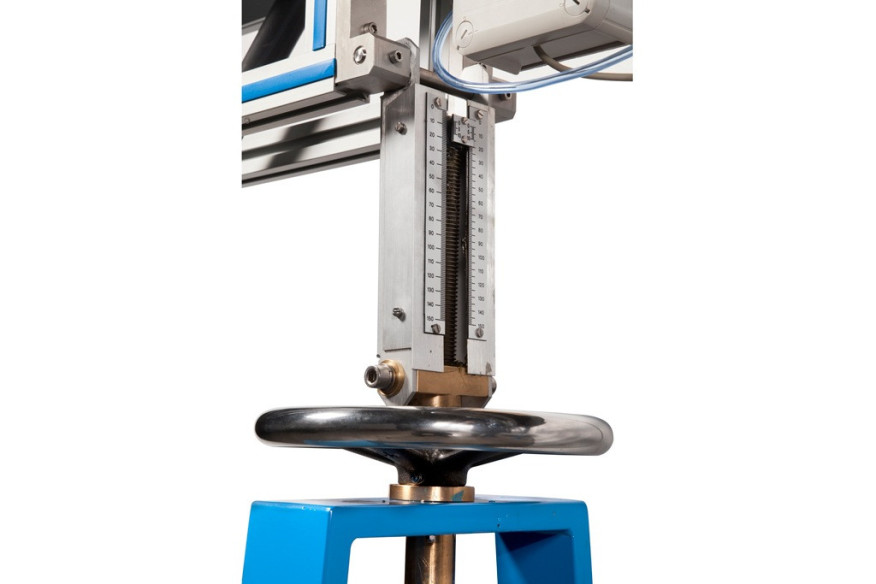

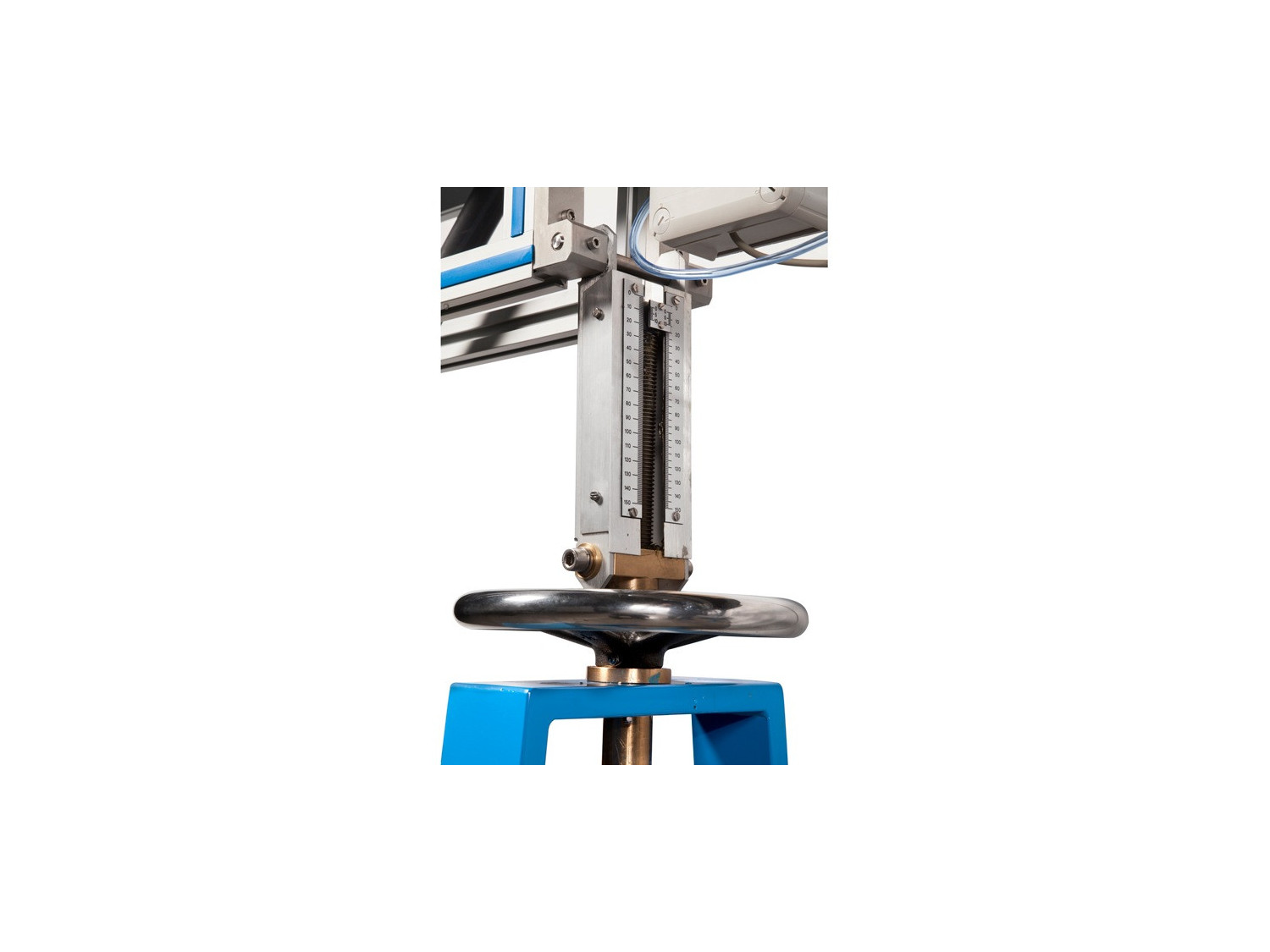

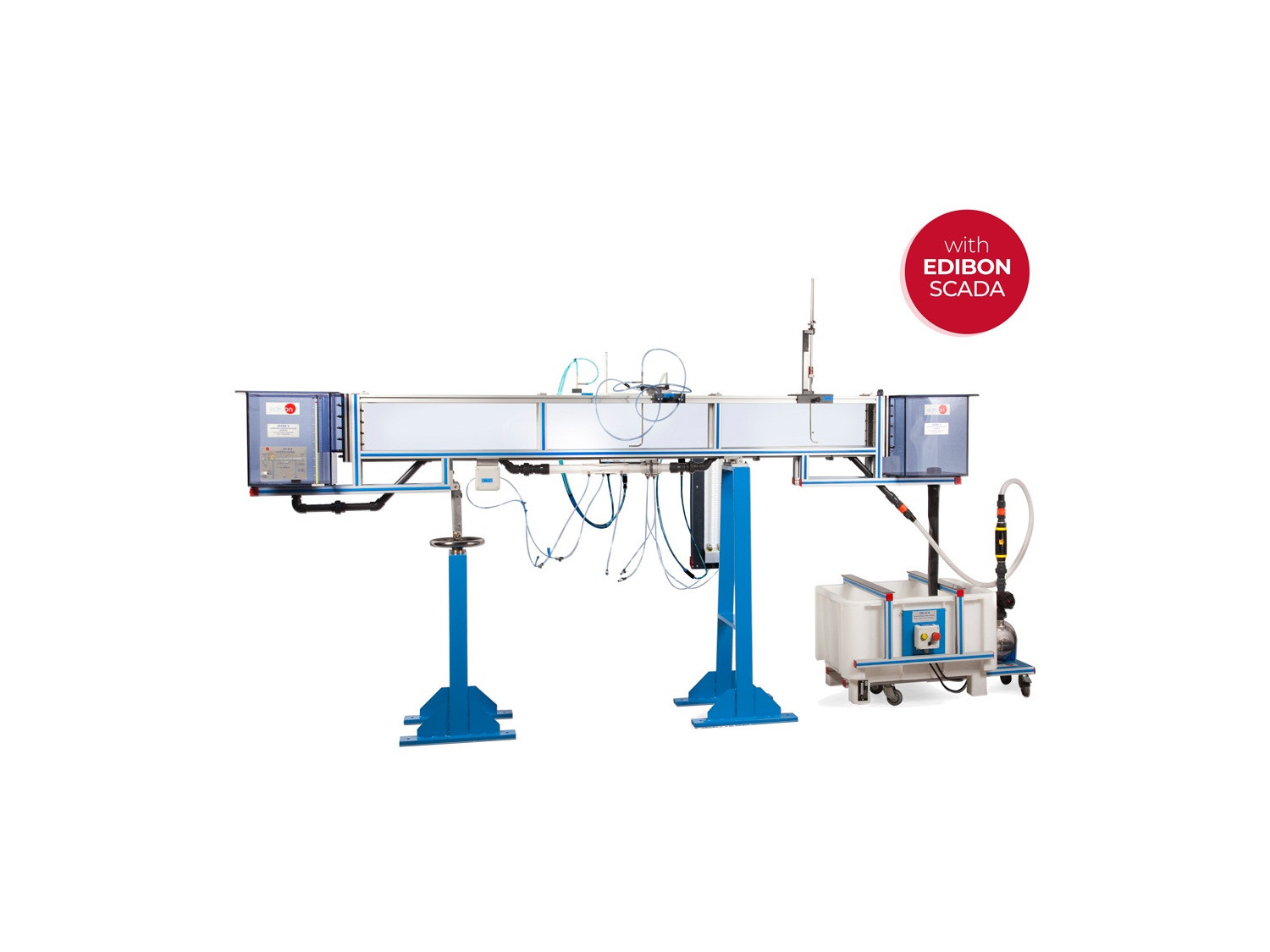

Detalle del equipo

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC

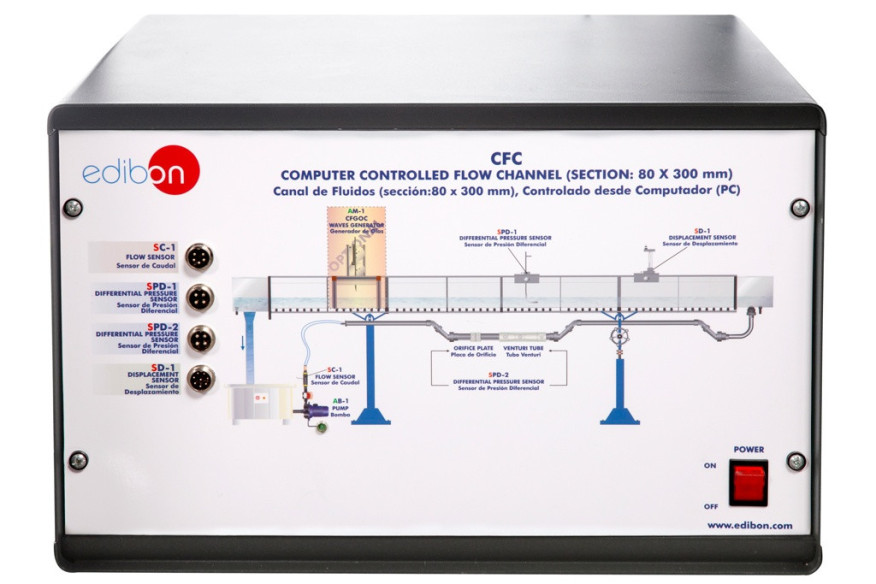

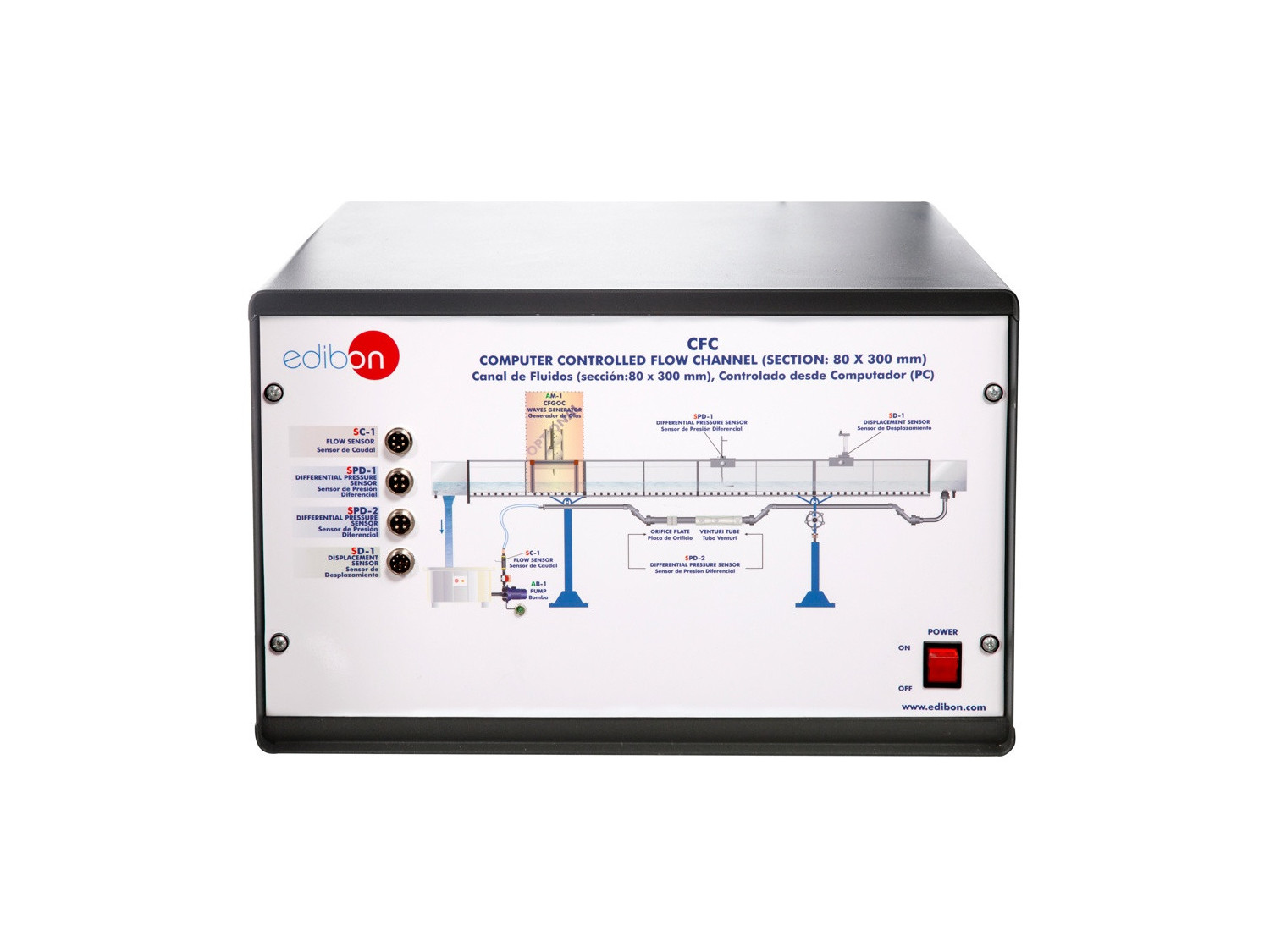

CFC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC

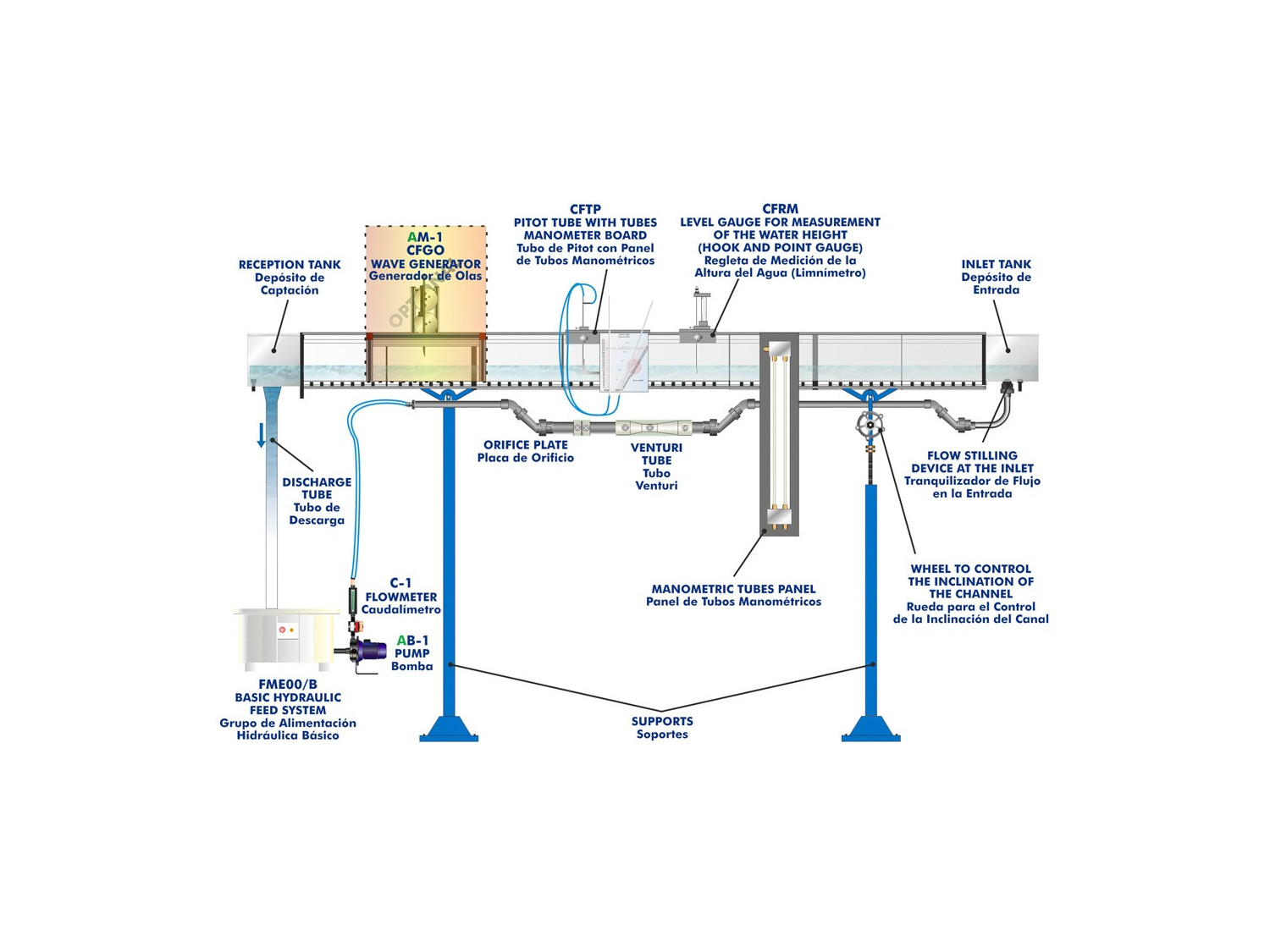

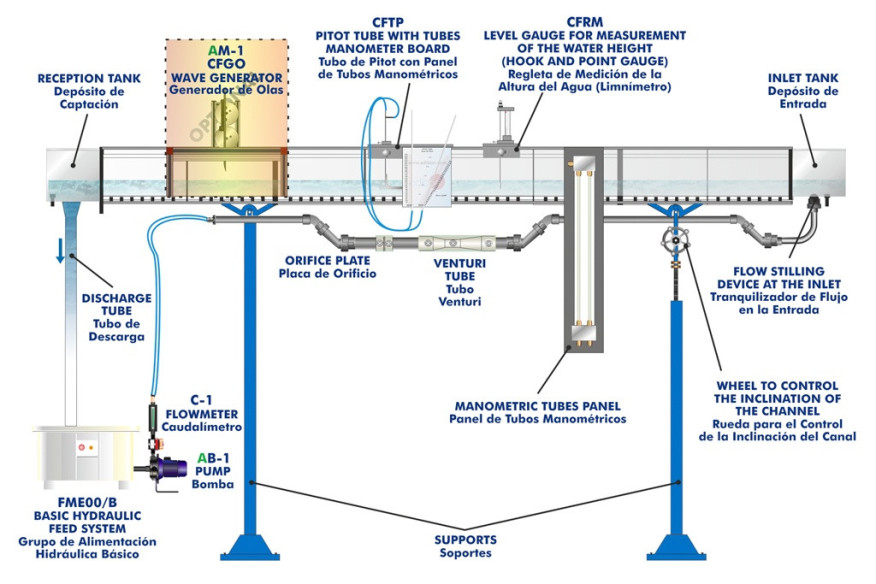

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC

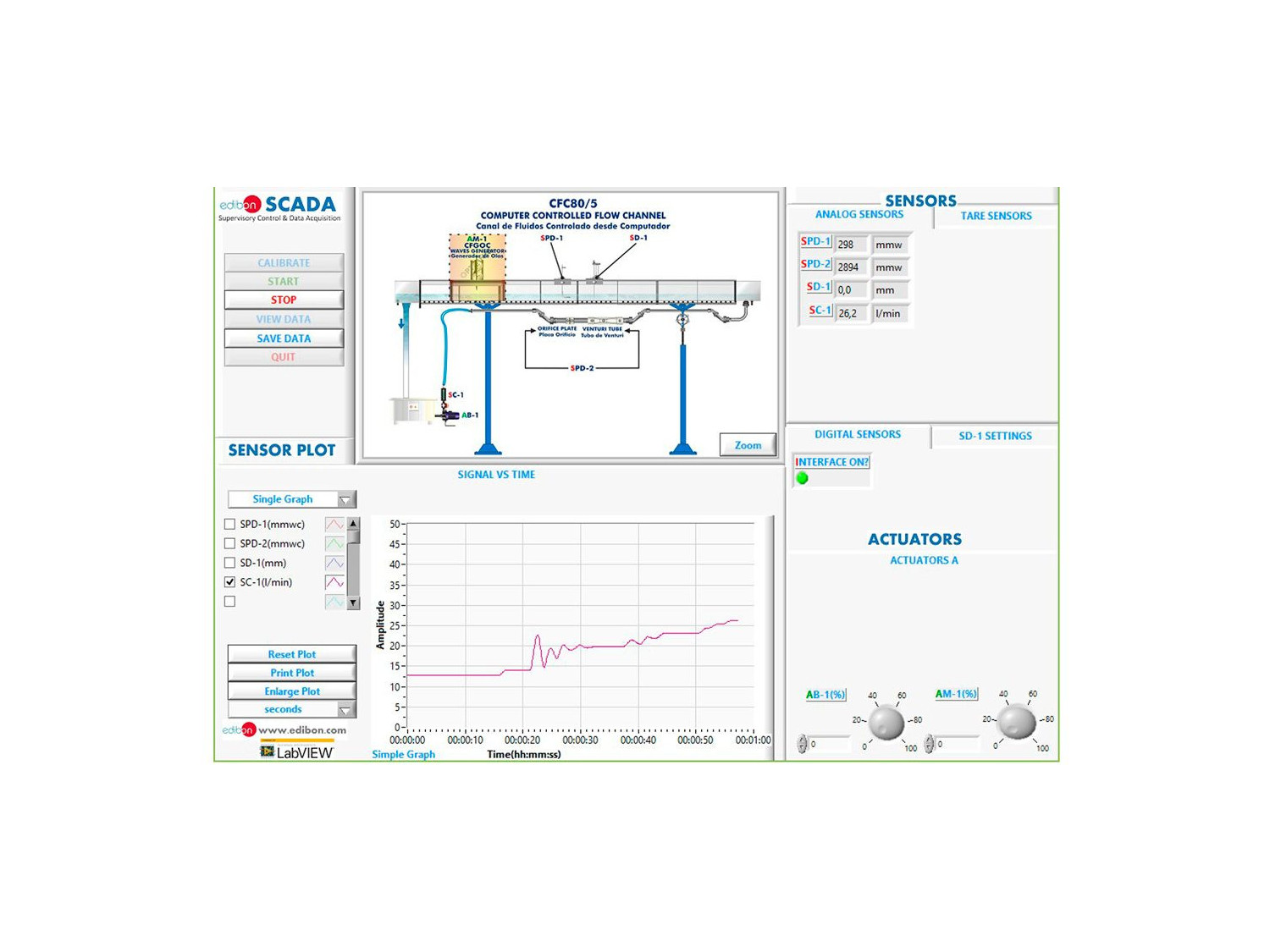

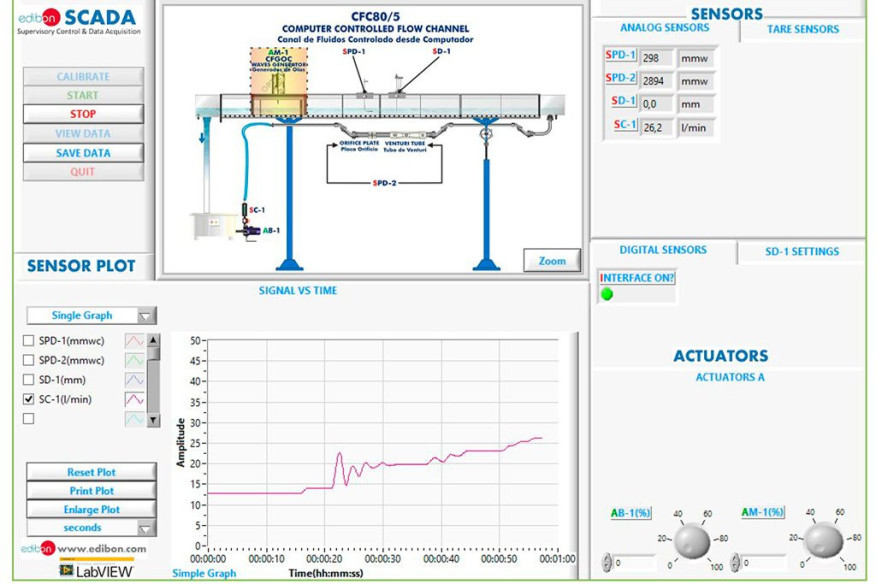

CFC/SOF. Software del equipo CFC. Pantalla principal

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80 X 300 MM) - CFC

SISTEMAS INNOVADORES

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos. El agua es tomada del depósito de almacenamiento mediante una bomba hidráulica, con regulación de velocidad y, por medio de la tubería, es conducida al depósito de entrada, donde se dispone un tranquilizador de flujo. Desde aquí el agua circula por el canal y descarga en el depósito de captación, retornando finalmente al depósito de almacenamiento, con lo que se completa el circuito cerrado.

El equipo dispone de la instrumentación y los sensores adecuados (caudal, presión, etc.) para el control y medida de los parámetros más representativos.

Para regular el caudal que circula por el canal se dispone de una válvula a la salida de la bomba.

Para medir el caudal se dispone de un sensor de caudal de placa de orificio y otro tipo Venturi. También se puede medir el caudal con el sensor de caudal del Grupo de Alimentación Hidráulica Básico (FME00/B).

Para medir el nivel del agua se requiere un limnímetro (CFRMC) y además para medir velocidades/caudales se requiere un tubo de Pitot con un panel de tubos manométricos (CFTPC).

El canal está montado sobre dos soportes, con un sistema que permite controlar la inclinación del canal.

Existe una amplia gama de accesorios disponibles.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida de altura de agua y velocidad a lo largo del canal.
  2. Medida de caudales mediante vertederos de pared delgada.
  3. Medida de caudales mediante cambios en la sección del canal.
  4. Medida de caudales mediante canales Venturi.
  5. Control del caudal mediante compuertas.
  6. Control de nivel mediante sifones.
  7. Flujo sobre presas de aliviadero.
  8. Flujo entre pilares de un puente.
  9. Conexión de un canal a una alcantarilla.
  10. Caracterización del resalto hidráulico.
  11. Perfiles de la superficie libre del agua.
  12. Investigación de estados de corrientes y corrientes torrenciales.
  13. Medida de los niveles de agua.
  14. Procesos de descarga en un vertedero sumergible.
  15. Pérdidas de carga en canales abiertos.
  16. Funcionamiento y estudio de un sifón.
  17. Caudal y coeficiente de drenaje de un sifón.
  18. Caudales en tuberías.
  19. Comparación entre aliviadero y sifón.
  20. Observar la amplitud de salto de agua.
  21. Generación de diferentes estados de flujo mediante un embalse subacuático.
  22. Observar los procesos de descarga bajo una presa regulable:
  • Observar cambios alternos al evacuar.
  1. Relación entre la altura de remanso y descarga.
  2. Observación de descargas bajo una compuerta radial:
  • Observar los cambios alternos al evacuar.
  1. Presión hidrostática sobre un vertedero.
  2. Estudios en olas.
  3. Comportamiento de estructuras en oleaje.
  4. Aplicación y comprensión de la fórmula de Manning.
  5. Estudio del flujo subcrítico y supercrítico.
  6. Aprender cómo aplicar las ecuaciones de fuerza, impulso y energía en situaciones típicas.
  7. Estudio de transición de corriente fluyente a corriente acelerada.
  8. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Llenado del tubo de Pitot.
  2. Llenado del venturímetro con salida analógica.
  3. Cálculo del caudal de agua.
  4. Utilización del limnímetro.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo CFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo CFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.

Calidad
