MODULAR SMART GRID POWER SYSTEMS SERIES - AEL-MPSS

SISTEMAS INNOVADORES

El Sistema de Control y Adquisición de Datos, "SCADA", es una herramienta esencial específicamente diseñada para comprender el funcionamiento de los Sistemas de Energía de Redes Inteligentes. Tiene una pantalla táctil para un control remoto rápido y eficiente, y permite el almacenamiento de datos en tiempo real y registra todas las decisiones tomadas por el usuario durante el funcionamiento de la Red Inteligente. También permite elegir la ubicación de los analizadores virtuales en el esquema SCADA para proporcionar el máximo realismo posible al sistema.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

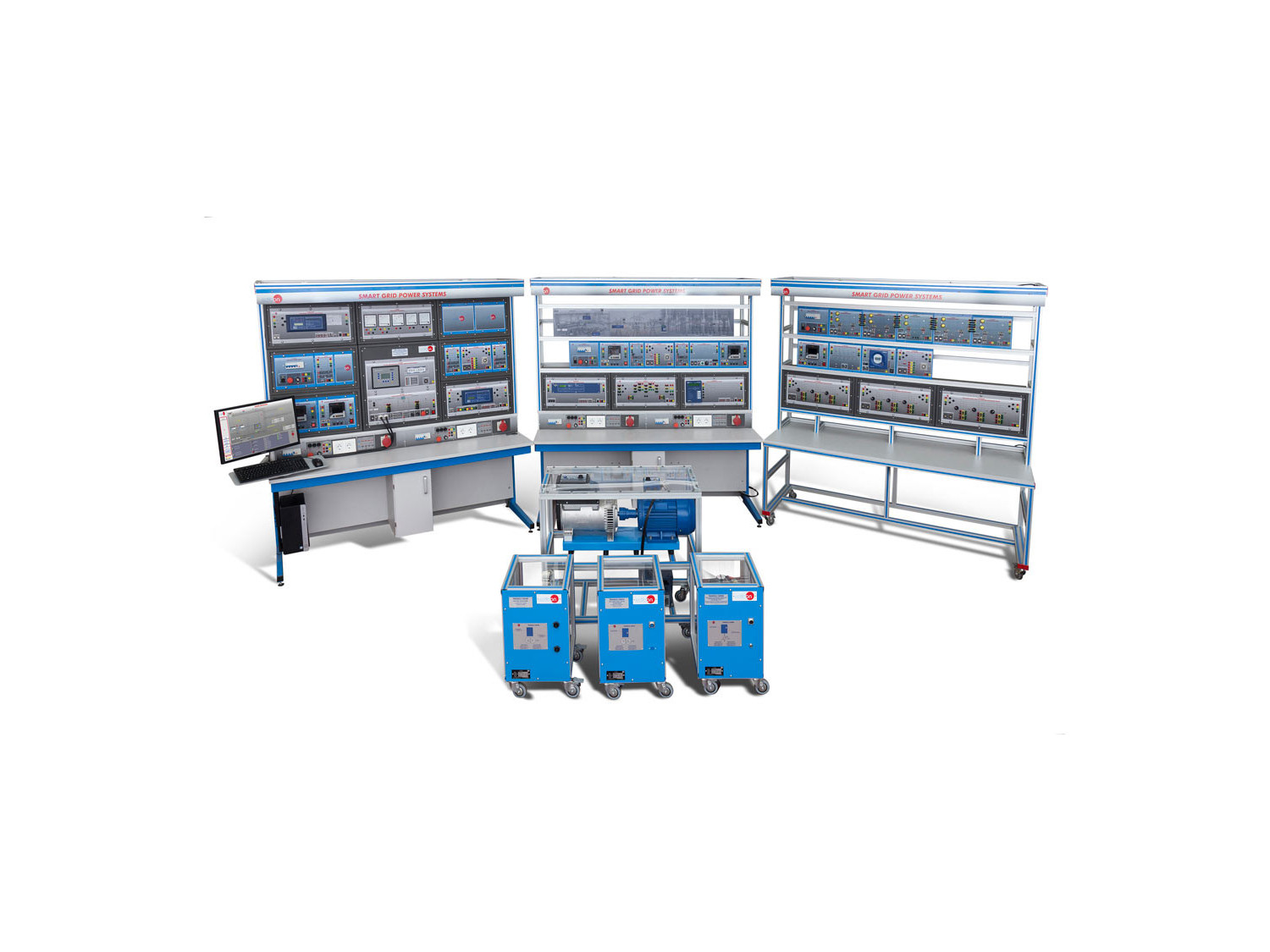

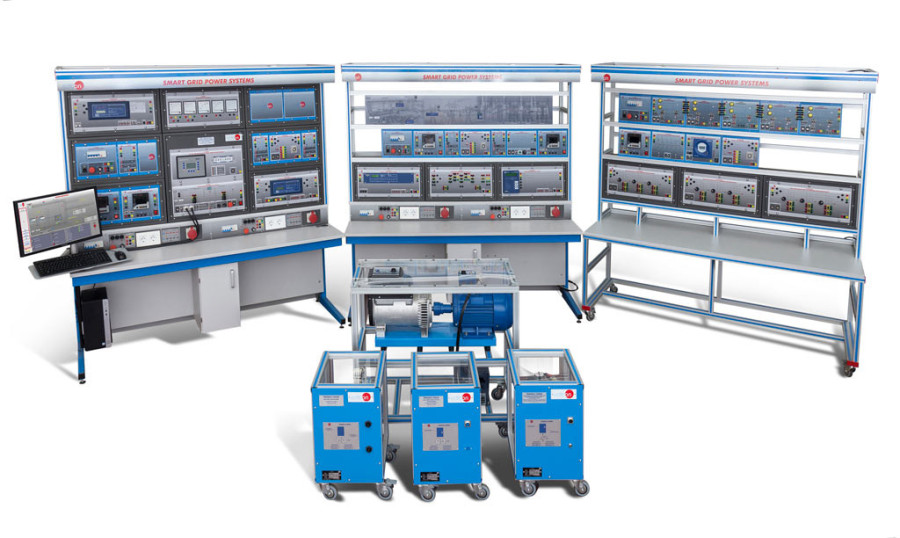

La Serie de Sistemas de Energía de Redes Inteligentes (Smart Grid), "AEL-MPSS", ha sido diseñada por EDIBON para la formación, tanto a nivel teórico como práctico, en el campo de la Generación, Transmisión, Distribución y Consumo de Energía, así como de los Relés de Protección, las Energías Renovables y los Sistemas de Energía de Micro Redes.

El "AEL-MPSS" ofrece varios niveles de capacitación para dar a los usuarios un conocimiento y experiencia completos sobre los principios más importantes de control, operación y funcionamiento de la Generación de Energía, Transmisión, Distribución, Consumo de Carga y Energías Renovables.

Con este fin, el "AEL-MPSS" es un diseño modular que se puede configurar conforme a los requisitos técnicos del usuario. Se puede optar por configuraciones completas o configuraciones personalizadas en base a los requisitos técnicos del usuario.

Por una parte, las configuraciones completas son soluciones que permiten estudiar íntegramente el tema de los sistemas de energía. Abarca la generación, transmisión, distribución y consumo de energía. Además, los relés de protección, las energías renovables y los motores-generadores diésel están incluidos en esta modalidad.

Por otro lado, las configuraciones personalizadas son soluciones específicamente desarrolladas para aquellos usuarios interesados en estudiar solo una parte de los Sistemas de Energía de Redes Inteligentes. Por ejemplo, el usuario puede dedicarse únicamente a la generación de energía o también a la transmisión de esta para estudiar en profundidad estas partes. También se puede combinar la generación de energía con la transmisión de energía, o la generación de energía con la distribución y el consumo de energía. La configuración personalizada permite al usuario realizar su propia configuración.

Configuraciones completas:

  • AEL-MPSS-01C. Sistemas de Potencia Smart Grid, Energías Renovables y Motor Diésel con Relés de Protección, 5 kW.
  • AEL-MPSS-02C. Sistemas de Potencia Smart Grid, Energías Renovables con Relés de Protección, 5 kW.
  • AEL-MPSS-03C. Sistemas de Potencia Smart Grid y Relés de Protección, 5 kW.
  • AEL-MPSS-04C. Sistemas de Potencia Smart Grid, 5 kW.

Configuraciones hechas a medida:

  • AEL-MPSS/G. Aplicación Modular de Generación de Potencia Smart Grid, 5 kW.
  • AEL-MPSS/T. Aplicación Modular de Transmisión de Potencia, 5 kW.
  • AEL-MPSS/DL. Aplicación Modular de Distribución de Potencia y Cargas, 5 kW.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

AEL-MPSS-01C. Sistemas de Potencia Smart Grid, Energías Renovables y Motor Diésel con Relés de Protección, 5 kW.

  1. Generación, transmisión y distribución de energía eléctrica.
  2. Medición de los flujos de potencia.
  3. Respuesta del generador síncrono a las variaciones de carga.
  4. Sincronización automática del generador síncrono con la red.
  5. Funcionamiento del generador síncrono en modo Grid-Forming.
  6. Balance de potencia en una microrred en isla.
  7. Funcionamiento del generador síncrono en modo Grid-Following.
  8. Regulación de la tensión en modo Grid-Forming.
  9. Regulación de la frecuencia en modo Grid-Forming.
  10. Regulación de la excitación en modo Grid-Following.
  11. Regulación de la potencia activa en modo Grid-Following.
  12. Ajuste del factor de potencia del generador síncrono en paralelo con la red.
  13. Pérdidas en las líneas de transmisión.
  14. Efecto capacitivo de las líneas de transmisión.
  15. Intercambio de potencia reactiva en las líneas de transmisión.
  16. Salida de servicio de líneas de transmisión.
  17. Compensación del factor de potencia de las cargas.
  18. Respuesta de las protecciones ante fallos eléctricos.
  19. Acoplamiento de barras en una subestación de doble barra.
  20. Lógica de operación de una subestación de doble barra.
  21. Reparto de carga entre alimentadores.
  22. Transferencia de un alimentador entre barras sin interrupción del suministro.

Prácticas de supervisión y control con SCADA:

  1. Control remoto del grupo motor-generador y selección del modo de funcionamiento.
  2. Balance de potencia activa mediante el SCADA.
  3. Análisis transitorio de la potencia activa y reactiva del generador síncrono.
  4. Sincronización manual remota del generador síncrono con la red.
  5. Sincronización automática remota del generador síncrono con la red.
  6. Control remoto del generador en modo Grid-Forming.
  7. Comparación de los modos Grid-Forming y Grid-Following ante cambios de demanda.
  8. Control remoto del generador en modo Grid-Following.
  9. Control remoto de la tensión en modo Grid-Forming.

Prácticas con generación fotovoltaica y almacenamiento:

  1. Emulación de la generación fotovoltaica.
  2. Generación fotovoltaica y convencional en paralelo.
  3. Influencia de la generación fotovoltaica en la red de transmisión y distribución.
  4. Control de vertido cero en el punto de acoplamiento con la red exterior.
  5. Carga y descarga de la batería mediante el inversor híbrido.
  6. Gestión del excedente fotovoltaico.
  7. Compensación de una caída de producción fotovoltaica mediante la batería.
  8. Coordinación de la generación convencional, la fotovoltaica y la batería.

Posibilidades prácticas adicionales con grupo diésel:

  1. Aportación del grupo diésel con apoyo fotovoltaico y de batería.

Prácticas de gestión de energía con el Energy Manager:

  1. Gestión centralizada de la generación eólica y fotovoltaica.
  2. Visualización en tiempo real de la generación y la demanda.
  3. Reparto de la generación entre las plantas eólica y fotovoltaica.
  4. Compensación de una caída de generación renovable.
  5. Gestión de las consignas renovables ante un cambio de demanda.
  6. Influencia del reparto de generación renovable sobre la red.
  7. Coordinación de renovables con el generador en modo Grid-Forming.

AEL-MPSS-02C. Sistemas de Potencia Smart Grid, Energías Renovables con Relés de Protección, 5 kW.

  1. Generación, transmisión y distribución de energía eléctrica.
  2. Medición de los flujos de potencia.
  3. Respuesta del generador síncrono a las variaciones de carga.
  4. Sincronización automática del generador síncrono con la red.
  5. Funcionamiento del generador síncrono en modo Grid-Forming.
  6. Balance de potencia en una microrred en isla.
  7. Funcionamiento del generador síncrono en modo Grid-Following.
  8. Regulación de la tensión en modo Grid-Forming.
  9. Regulación de la frecuencia en modo Grid-Forming.
  10. Regulación de la excitación en modo Grid-Following.
  11. Regulación de la potencia activa en modo Grid-Following.
  12. Ajuste del factor de potencia del generador síncrono en paralelo con la red.
  13. Pérdidas en las líneas de transmisión.
  14. Efecto capacitivo de las líneas de transmisión.
  15. Intercambio de potencia reactiva en las líneas de transmisión.
  16. Salida de servicio de líneas de transmisión.
  17. Compensación del factor de potencia de las cargas.
  18. Respuesta de las protecciones ante fallos eléctricos.
  19. Acoplamiento de barras en una subestación de doble barra.
  20. Lógica de operación de una subestación de doble barra.
  21. Reparto de carga entre alimentadores.
  22. Transferencia de un alimentador entre barras sin interrupción del suministro.

Prácticas de supervisión y control con SCADA:

  1. Control remoto del grupo motor-generador y selección del modo de funcionamiento.
  2. Balance de potencia activa mediante el SCADA.
  3. Análisis transitorio de la potencia activa y reactiva del generador síncrono.
  4. Sincronización manual remota del generador síncrono con la red.
  5. Sincronización automática remota del generador síncrono con la red.
  6. Control remoto del generador en modo Grid-Forming.
  7. Comparación de los modos Grid-Forming y Grid-Following ante cambios de demanda.
  8. Control remoto del generador en modo Grid-Following.
  9. Control remoto de la tensión en modo Grid-Forming.

Prácticas con generación fotovoltaica y almacenamiento:

  1. Emulación de la generación fotovoltaica.
  2. Generación fotovoltaica y convencional en paralelo.
  3. Influencia de la generación fotovoltaica en la red de transmisión y distribución.
  4. Control de vertido cero en el punto de acoplamiento con la red exterior.
  5. Carga y descarga de la batería mediante el inversor híbrido.
  6. Gestión del excedente fotovoltaico.
  7. Compensación de una caída de producción fotovoltaica mediante la batería.
  8. Coordinación de la generación convencional, la fotovoltaica y la batería.

Prácticas de gestión de energía con el Energy Manager:

  1. Gestión centralizada de la generación eólica y fotovoltaica.
  2. Visualización en tiempo real de la generación y la demanda.
  3. Reparto de la generación entre las plantas eólica y fotovoltaica.
  4. Compensación de una caída de generación renovable.
  5. Gestión de las consignas renovables ante un cambio de demanda.
  6. Influencia del reparto de generación renovable sobre la red.
  7. Coordinación de renovables con el generador en modo Grid-Forming.

AEL-MPSS-03C. Sistemas de Potencia Smart Grid y Relés de Protección, 5 kW.

  1. Estudio de los sistemas de generación, transmisión y distribución de energía.
  2. Análisis de las medidas de los flujos de potencia del generador síncrono, de las líneas de transmisión y de las cargas.
  3. Análisis de la potencia activa y reactiva del generador síncrono frente a las variaciones de carga.
  4. Maniobras de sincronización automática del generador síncrono con la red.
  5. Estudio del funcionamiento del generador síncrono en modo isla.
  6. Estudio del generador síncrono en modo de funcionamiento en paralelo con la red.
  7. Estudio de la regulación de la excitación/tensión del generador síncrono en modo isla.
  8. Estudio de la regulación de la turbina (control de frecuencia) en modo isla.
  9. Estudio de la regulación de la excitación/tensión del generador síncrono en modo de funcionamiento en paralelo con la red.
  10. Estudio de la regulación de la turbina (control de frecuencia) en modo de funcionamiento en paralelo con la red.
  11. Estudio de la regulación del factor de potencia del generador síncrono en modo de funcionamiento en paralelo con la red.
  12. Análisis y cálculo de las pérdidas de energía en las líneas de transmisión según los parámetros eléctricos de la línea.
  13. Influencia del efecto capacitivo en las líneas de transmisión.
  14. Análisis del exceso de energía reactiva en las líneas de transmisión.
  15. Análisis de la influencia de una o más pérdidas de línea en el sistema eléctrico.
  16. Compensación del factor de potencia y los efectos en el sistema eléctrico.
  17. Fallas monopolares, bipolares y tripolares con y sin impedancia.
  18. Maniobra de acoplamiento de doble barra colectora.
  19. Lógica de operación con interruptores y seccionadores en una subestación de doble barra colectora.
  20. Reparto de carga con varios alimentadores.
  21. Cambio de barras colectoras sin interrupción.

AEL-MPSS/G. Aplicación Modular de Generación de Potencia Smart Grid, 5 kW.

  1. Estudio de la generación de energía con el generador síncrono.
  2. Análisis de las medidas de los flujos de potencia del generador síncrono en distintas circunstancias.
  3. Análisis de las potencias activa y reactiva del generador síncrono frente a las variaciones de carga.
  4. Maniobras de sincronización automática del generador síncrono con la red.
  5. Estudio del control del generador síncrono en modo isla.
  6. Estudio del control del generador síncrono en modo de funcionamiento en paralelo con la red.
  7. Estudio de la regulación de la excitación/tensión del generador síncrono en modo isla.
  8. Estudio de la regulación de la turbina (control de frecuencia) en modo isla.
  9. Estudio de la regulación de la excitación/tensión del generador síncrono en modo de funcionamiento en paralelo con la red.
  10. Estudio de la regulación de la turbina (control de frecuencia) en modo de funcionamiento en paralelo con la red.
  11. Estudio de la regulación del factor de potencia del generador síncrono en modo de funcionamiento en paralelo con la red.

AEL-MPSS/T. Aplicación Modular de Transmisión de Potencia, 5 kW.

  1. Análisis y cálculo de las pérdidas de energía en las líneas de transmisión según los parámetros eléctricos de la línea.
  2. Estudio de las variaciones de longitud de las líneas y la influencia de este parámetro en las pérdidas de energía.
  3. Influencia del efecto capacitivo en las líneas de transmisión.
  4. Análisis del exceso de energía reactiva en las líneas de transmisión.
  5. Análisis de la influencia de una o más pérdidas de línea en el sistema eléctrico.
  6. Compensación del factor de potencia y los efectos en el sistema de transmisión de energía.
  7. Estudio del transformador de la regulación de la tensión en las líneas de transmisión.
  8. Estudio de la compensación de la caída de tensión en la línea de transmisión con el transformador de regulación motorizado.

AEL-MPSS/DL. Aplicación Modular de Distribución de Potencia y Cargas, 5 kW.

  1. Cableado básico de la subestación de doble barra colectora.
  2. Maniobra de acoplamiento de doble barra colectora.
  3. Lógica de operación con interruptores y seccionadores en una subestación de doble barra colectora.
  4. Reparto de carga con varios alimentadores.
  5. Cambio de barras colectoras sin interrupción del flujo de energía.
  6. Compensación del factor de potencia con bancos de condensadores.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

AEL-MPSS-03C. Sistemas de Potencia Smart Grid y Relés de Protección, 5 kW.

Posibilidades prácticas adicionales:

  1. Control remoto de los sistemas de generación de energía.
  2. Análisis de los flujos de potencia del generador síncrono con el software SCADA.
  3. Análisis de la potencia activa y reactiva del generador síncrono con el software SCADA.
  4. Control remoto de la sincronización manual del generador síncrono con la red.
  5. Control remoto de la sincronización automática del generador síncrono con la red.
  6. Control remoto del generador síncrono en modo de funcionamiento en isla de la red.
  7. Estudio de las Micro-Redes.
  8. Control remoto del generador síncrono en modo de funcionamiento en paralelo con la red.
  9. Control remoto de la regulación de la excitación/tensión del generador síncrono en modo isla.

AEL-MPSS/G. Aplicación Modular de Generación de Potencia Smart Grid, 5 kW.

Posibilidades prácticas adicionales:

  1. Control remoto de los sistemas de generación de energía.
  2. Análisis de los flujos de potencia del generador síncrono con el software SCADA.
  3. Análisis de la potencia activa y reactiva del generador síncrono con el software SCADA.
  4. Control remoto de la sincronización manual del generador síncrono con la red.
  5. Control remoto de la sincronización automática del generador síncrono con la red.
  6. Control remoto del generador síncrono en modo de funcionamiento en isla de la red.
  7. Control remoto del generador síncrono en modo de funcionamiento en paralelo con la red.
  8. Control remoto de la regulación de la excitación/tensión del generador síncrono en modo isla.

Prácticas adicionales con los relés de protección recomendados:

  1. Fallas monopolares, bipolares y tripolares con y sin impedancia.
  2. Programación del relé de protección diferencial.
  3. Programación de la protección contra sobrecorrientes y fallas a tierra.

AEL-MPSS/T. Aplicación Modular de Transmisión de Potencia, 5 kW.

Posibilidades prácticas adicionales:

  1. Medición de las pérdidas de energía en las líneas de transmisión.
  2. Monitorización de las curvas de potencia activa en las líneas de transmisión.
  3. Monitorización de las curvas de potencia reactiva en las líneas de transmisión.
  4. Monitorización de las curvas de potencia aparente en las líneas de transmisión.
  5. Monitorización de las curvas de caída de tensión en las líneas de transmisión.
  6. Control remoto del transformador de tensión motorizado.

Prácticas adicionales con los relés de protección recomendados:

  1. Fallas monopolares, bipolares y tripolares con y sin impedancia.
  2. Programación del relé de protección de distancia.
  3. Programación de la ubicación de la falla según el punto de esta (zonas Mho).

AEL-MPSS/DL. Aplicación Modular de Distribución de Potencia y Cargas, 5 kW.

Posibilidades prácticas adicionales:

  1. Maniobra de acoplamiento de doble barra colectora.
  2. Operaciones lógicas de control con interruptores y seccionadores en subestaciones de conmutación.
  3. Maniobra de cambio de barras colectoras sin interrupción del suministro de energía.
  4. Reparto de carga con varios alimentadores.
  5. Mediciones eléctricas en varios puntos de la subestación de conmutación.

Prácticas adicionales con los relés de protección recomendados:

  1. Fallas monopolares, bipolares y tripolares con y sin impedancia.
  2. Programación del relé de protección de gestión del alimentador.
  3. Apertura automática de los interruptores y seccionadores mediante el relé de sobrecorriente.
  4. Corrección automática del factor de potencia.
Ver más

EQUIPOS SIMILARES DISPONIBLES

Calidad

SERVICIO POSVENTA

Solicitar información
