TDEGC Aplicación de Grupo Diesel de Generación Eléctrica Controlada desde Computador (PC)

COMPUTER CONTROLLED DIESEL ENGINE ELECTRICAL GENERATOR APPLICATION - TDEGC

SISTEMAS INNOVADORES

El grupo diésel de generación de energía eléctrica con sistema de control y monitorización integrado, ha sido desarrollado por Edibon para realizar estudios e investigaciones acerca del proceso de funcionamiento de plantas de potencia reales que funcionan con grupos electrógenos diésel.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

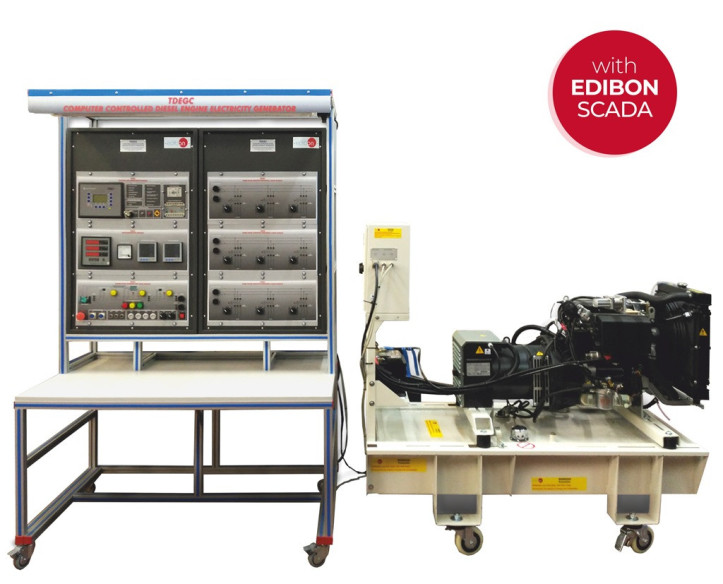

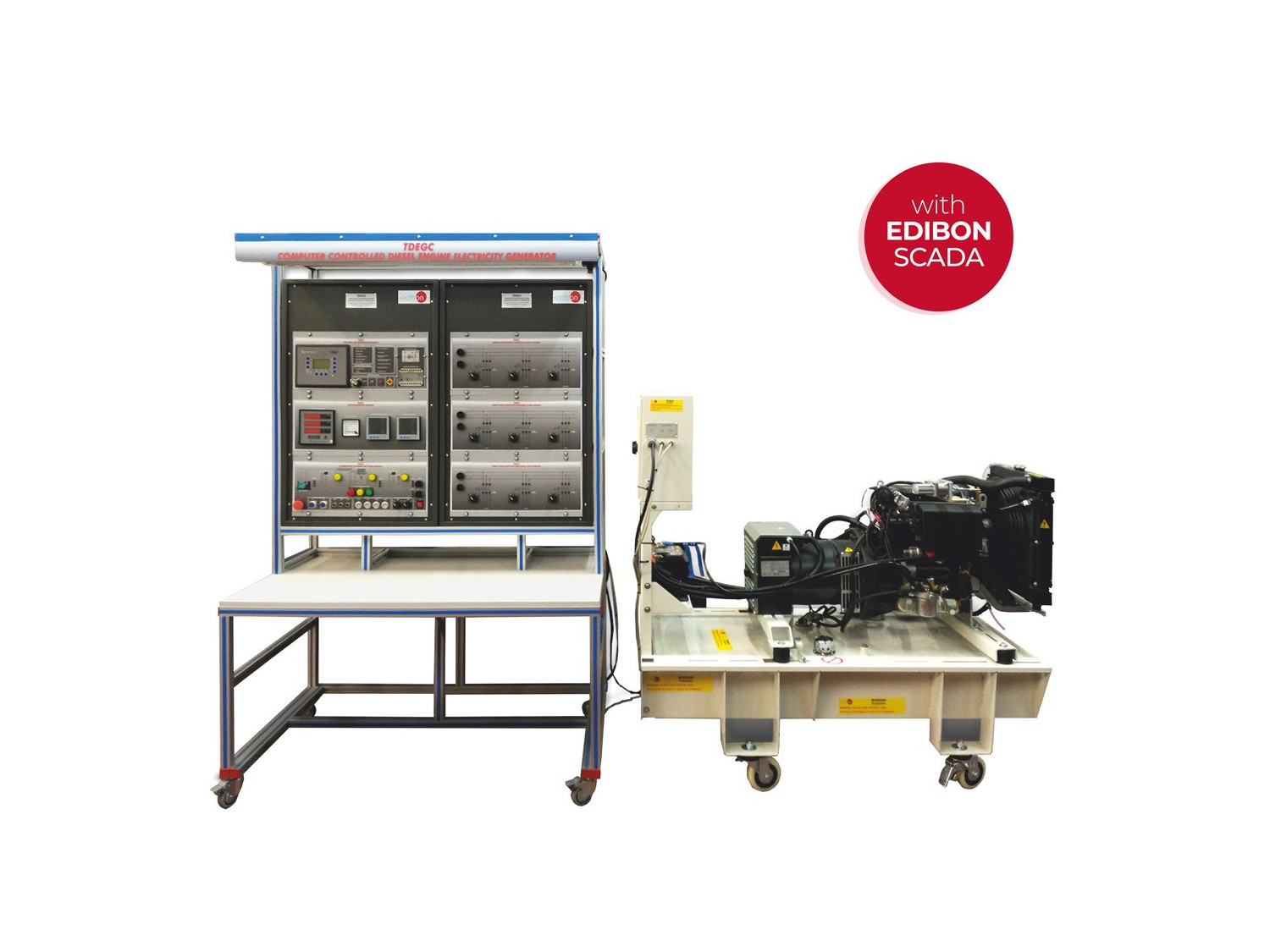

El grupo diésel de generación de energía eléctrica con sistema de control y monitorización integrado, ha sido desarrollado por Edibon para realizar estudios e investigaciones acerca del proceso de funcionamiento de plantas de potencia reales que funcionan con grupos electrógenos diésel. Este equipo se compone de dos partes fundamentales: el grupo motor-generador y los paneles de mando, señalización y control donde se encuentran integrados los reguladores, controladores, la instrumentación y la electrónica necesaria para el correcto funcionamiento del equipo.

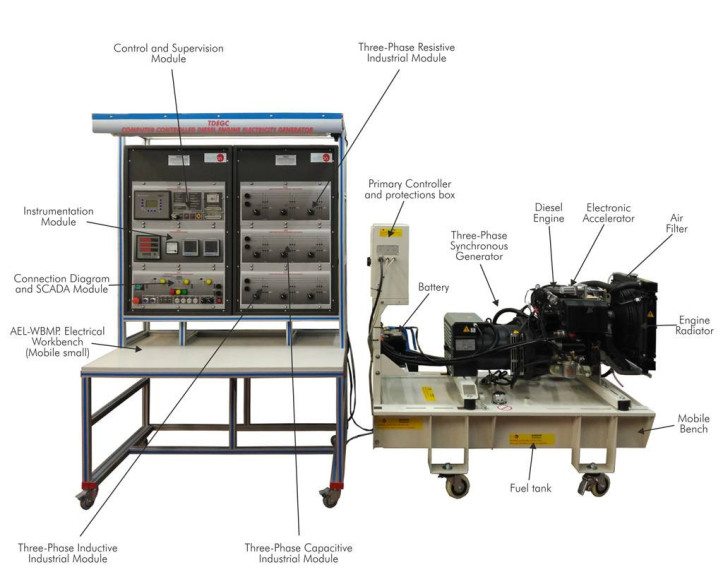

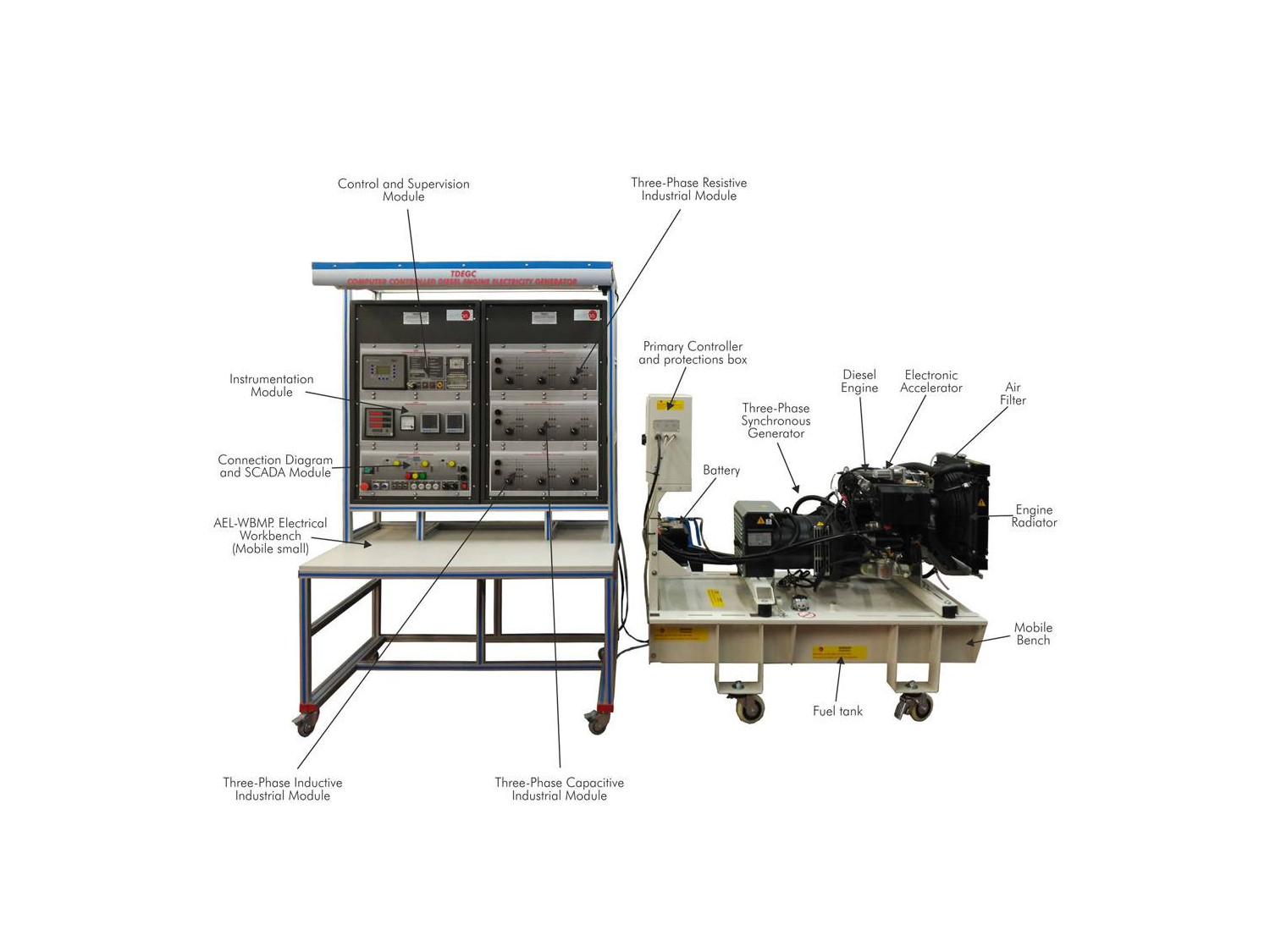

El grupo motor-generador está montado en una bancada que a su vez hace de depósito para el combustible diésel. Todos sus componentes están visibles para una buena comprensión del funcionamiento de las partes del grupo. Se pueden ver claramente el filtro del aire, el filtro del aceite, el acelerador electrónico lineal, la batería de arranque del grupo, así como muchos otros elementos que componen cualquier grupo motor-generador industrial.

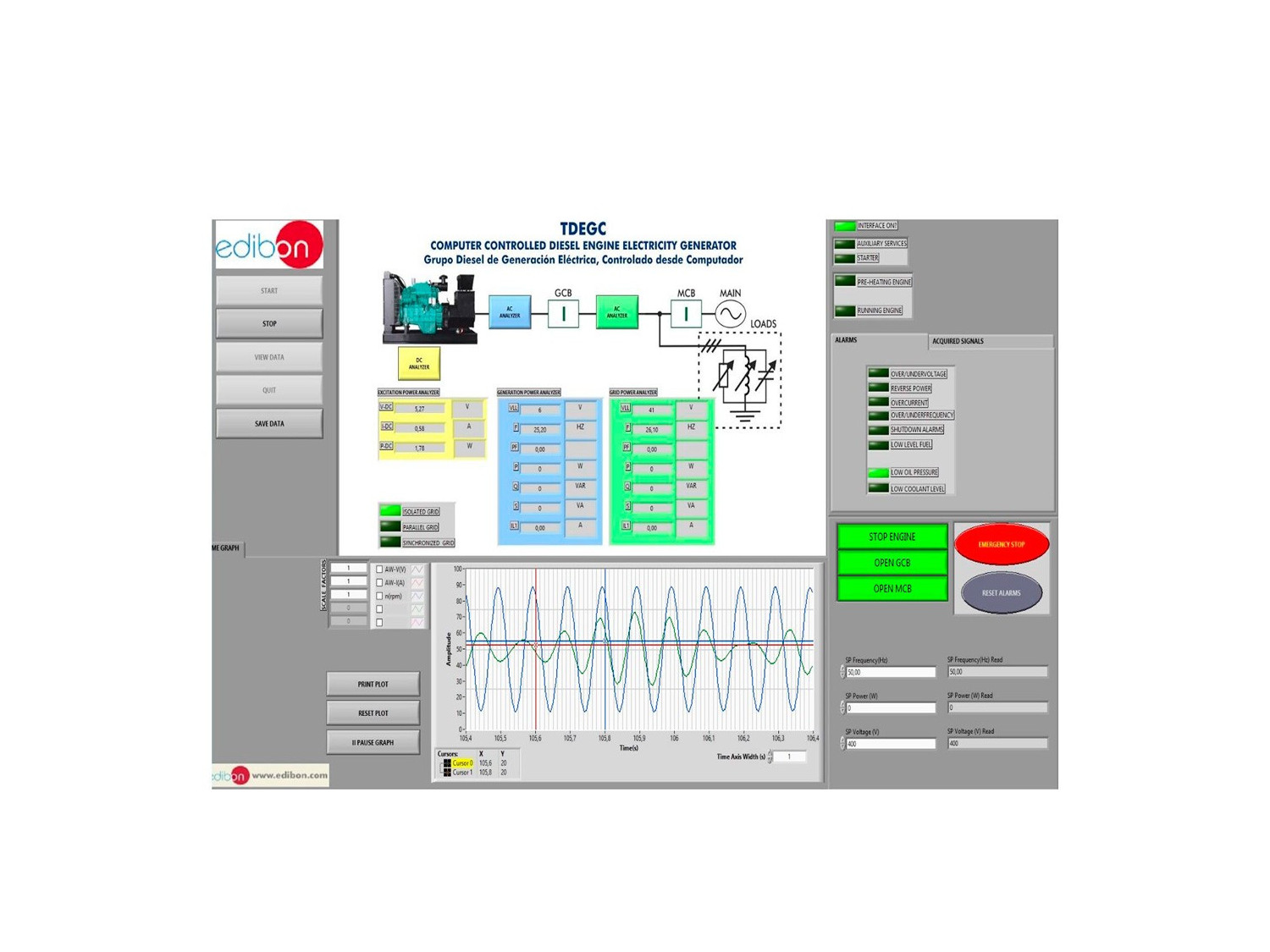

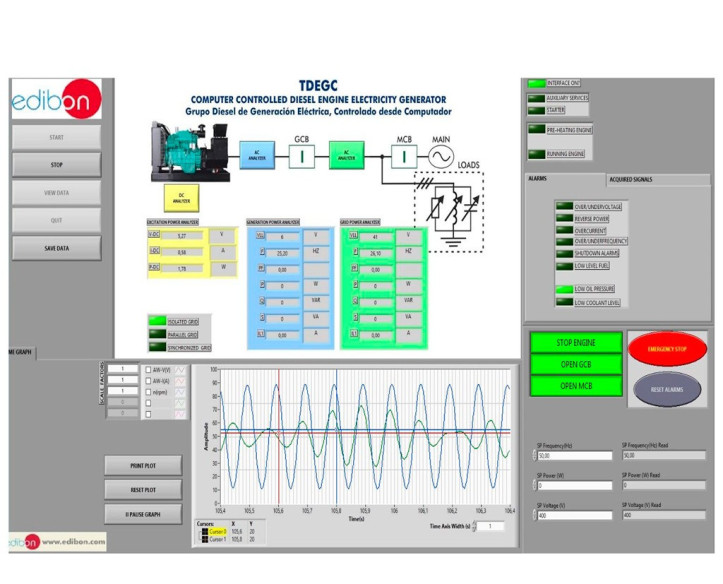

Los paneles de mando, señalización y control incluyen dispositivos reales de control y supervisión del grupo electrógeno tales como el regulador multifunción de frecuencia/voltaje, el cual dispone de funciones tales como la de protección de sobre tensión, sub tensión, sobre frecuencia, sub frecuencia, potencia inversa, sobre corriente, desbalance de carga, entre otras. También dispone de un sincronoscopio digital integrado para llevar a cabo maniobras de sincronización del grupo electrógeno con la red eléctrica. El equipo incluye también un Software de Control y Adquisición de Datos (SCADA) desde donde se podrán controlar y monitorizar todas las señales de potencia para analizar el comportamiento de la planta de potencia.

Son múltiples las situaciones que se pueden estudiar con este equipamiento. Por ejemplo, cómo respondería un grupo diésel que trabaja como sistema de respaldo en un hospital y tiene que arrancar automáticamente ante un apagón repentino, o una situación tal que es necesario que el grupo electrógeno arranque de forma automática y se sincronice con otra red eléctrica para dar apoyo en la producción de potencia. Esta y otras muchas situaciones se pueden estudiar con este equipamiento y analizar simultáneamente todas las señales de potencia y control del sistema.

Debido a que hay países con frecuencias de red de 50Hz o 60Hz, Edibon ofrece dos referencias distintas según la frecuencia del país donde se vaya a ubicar el equipo:

  • TDEGC/50. Grupo Diésel de Generación Eléctrica de 50 Hz Controlado desde Computador (PC).
  • TDEGC/60. Grupo Diesel de Generación Eléctrica de 60 Hz Controlado desde Computador (PC).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Control automático de la velocidad del motor y generador aislados.
  2. Control manual de la velocidad del motor en modo isla.
  3. Control automático de la excitación del generador síncrono trifásico.
  4. Control manual de la excitación del generador síncrono trifásico.
  5. Control automático de la velocidad del motor en paralelo con la red.
  6. Control manual de la velocidad del motor en paralelo con la red.
  7. Control automático de la excitación del generador síncrono en paralelo con la red.
  8. Control manual de la excitación del generador síncrono en paralelo con la red.
  9. Control del motor y el generador en modo de generación paralelo (trabajando con otros generadores).
  10. Coordinación de las necesidades energéticas y capacidad de generación en redes aisladas.
  11. Medición de ondas de potencia activa en tiempo real y comparación con el PID de la señal de velocidad y el motor.
  12. Medidor inteligente para medir la energía generada por el generador.
  13. Control manual de la tensión, frecuencia, factor de potencia y par.
  14. Control manual de la tensión y frecuencia del generador en funcionamiento en modo isla y en paralelo (con cualquier otro generador).
  15. Control automático de la tensión y frecuencia del generador/motor en funcionamiento aislado y en paralelo (con cualquier otro generador).
  16. Estudio de los requisitos energéticos y generación de energía en redes aisladas.
  17. Estudio de la respuesta del generador síncrono/motor cuando se produce un cambio en la carga.
  18. Operaciones de sincronización del generador síncrono y la red.

Otras prácticas opcionales.

  1. Operaciones de sincronización con dos generadores síncronos y la red (con cualquier otro generador).
  2. Reparto de carga entre dos generadores síncronos (con cualquier otro generador).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Visualización de todos los valores de los sensores usados en el proceso del equipo TDEGC.
  8. El usuario puede realizar otros ejercicios diseñados por él mismo.
