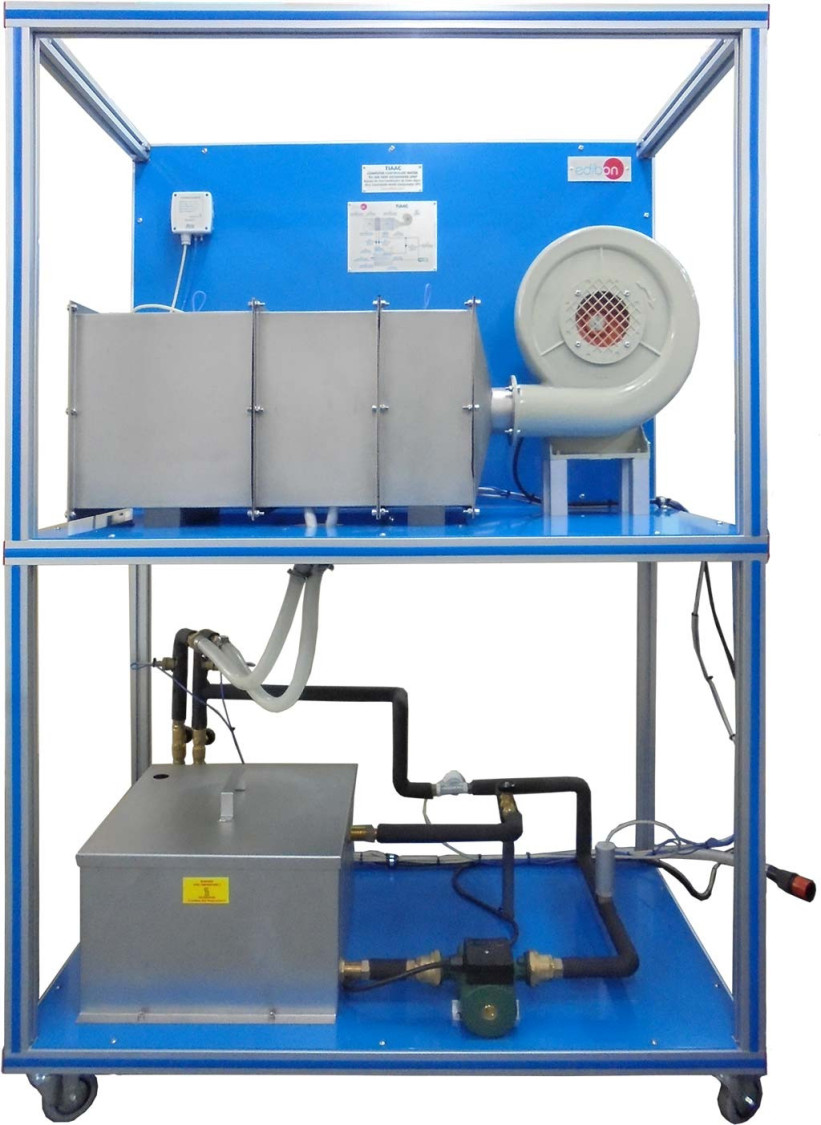

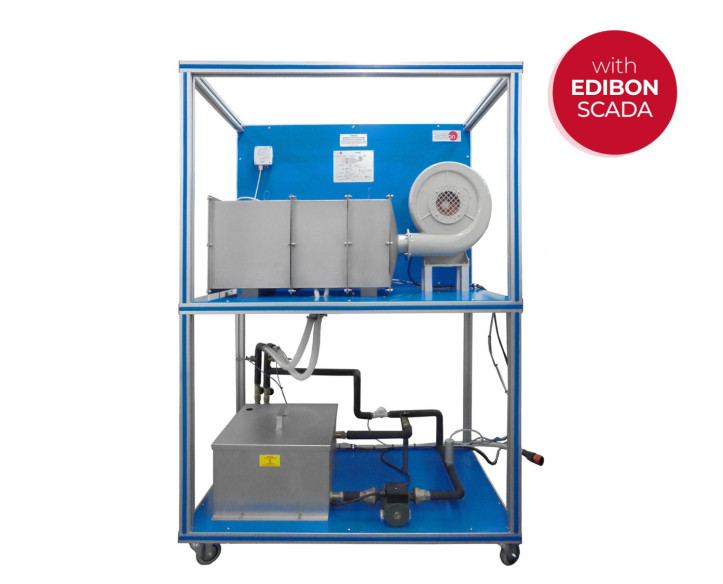

Detalle del equipo

COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC

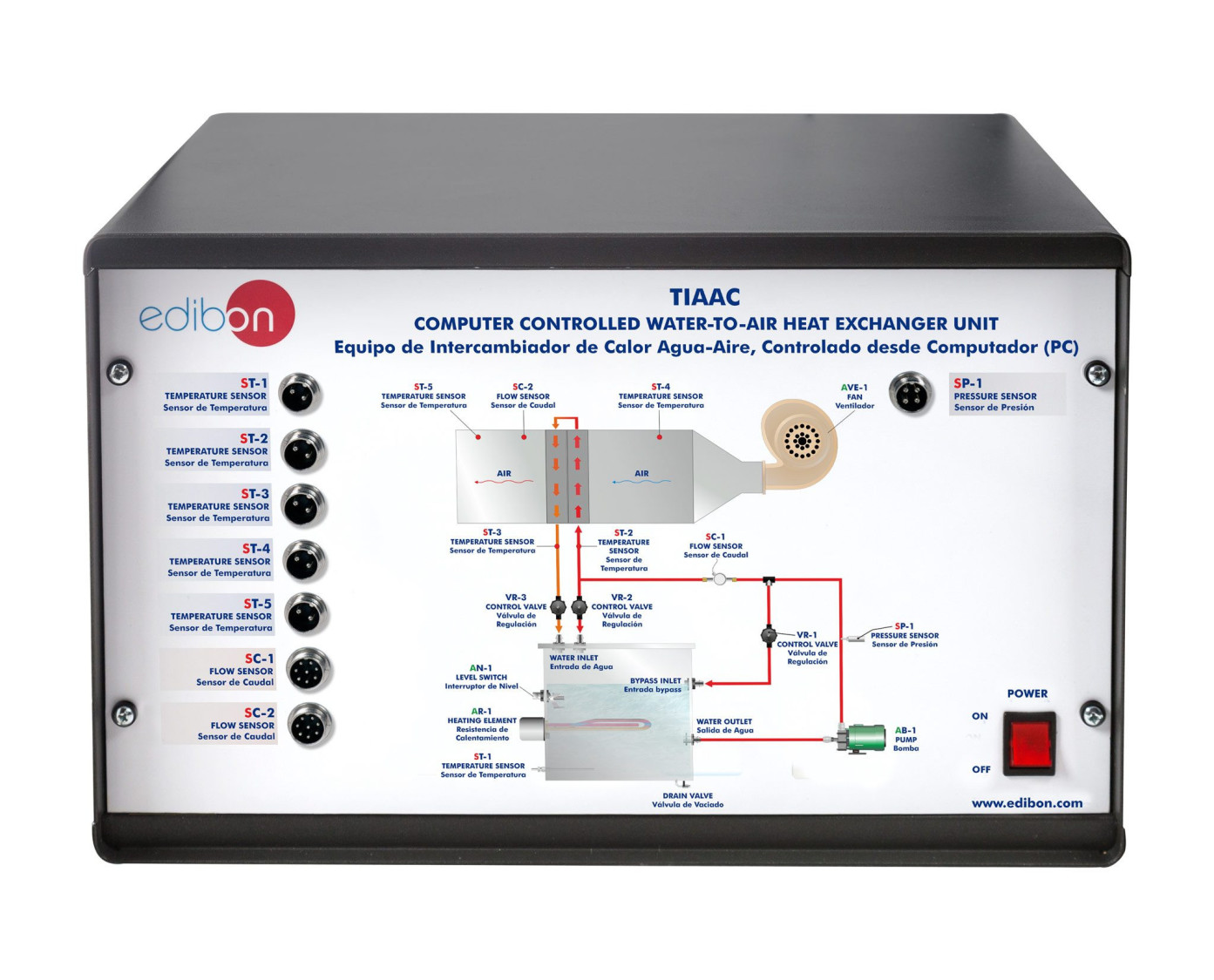

TIAAC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC

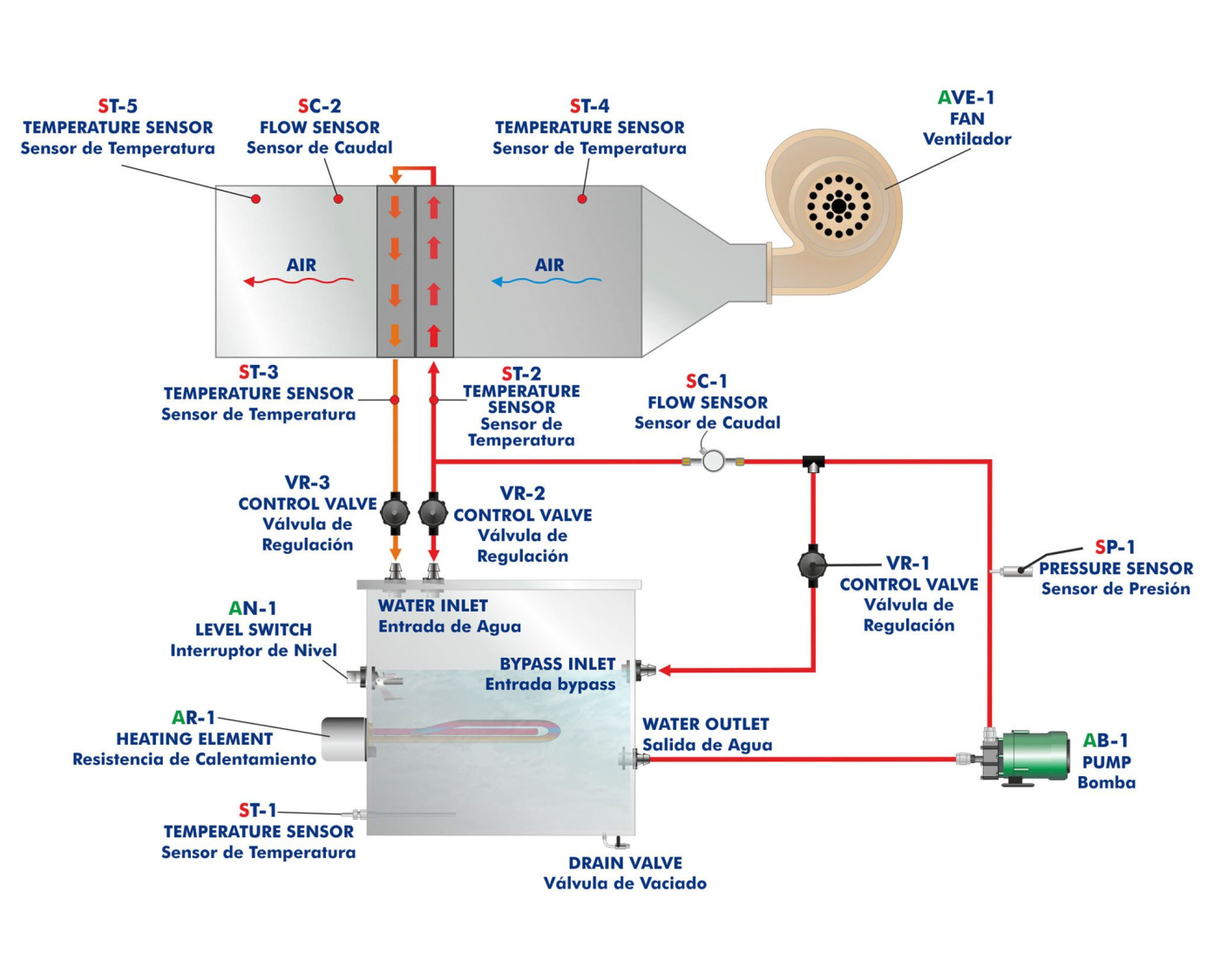

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC

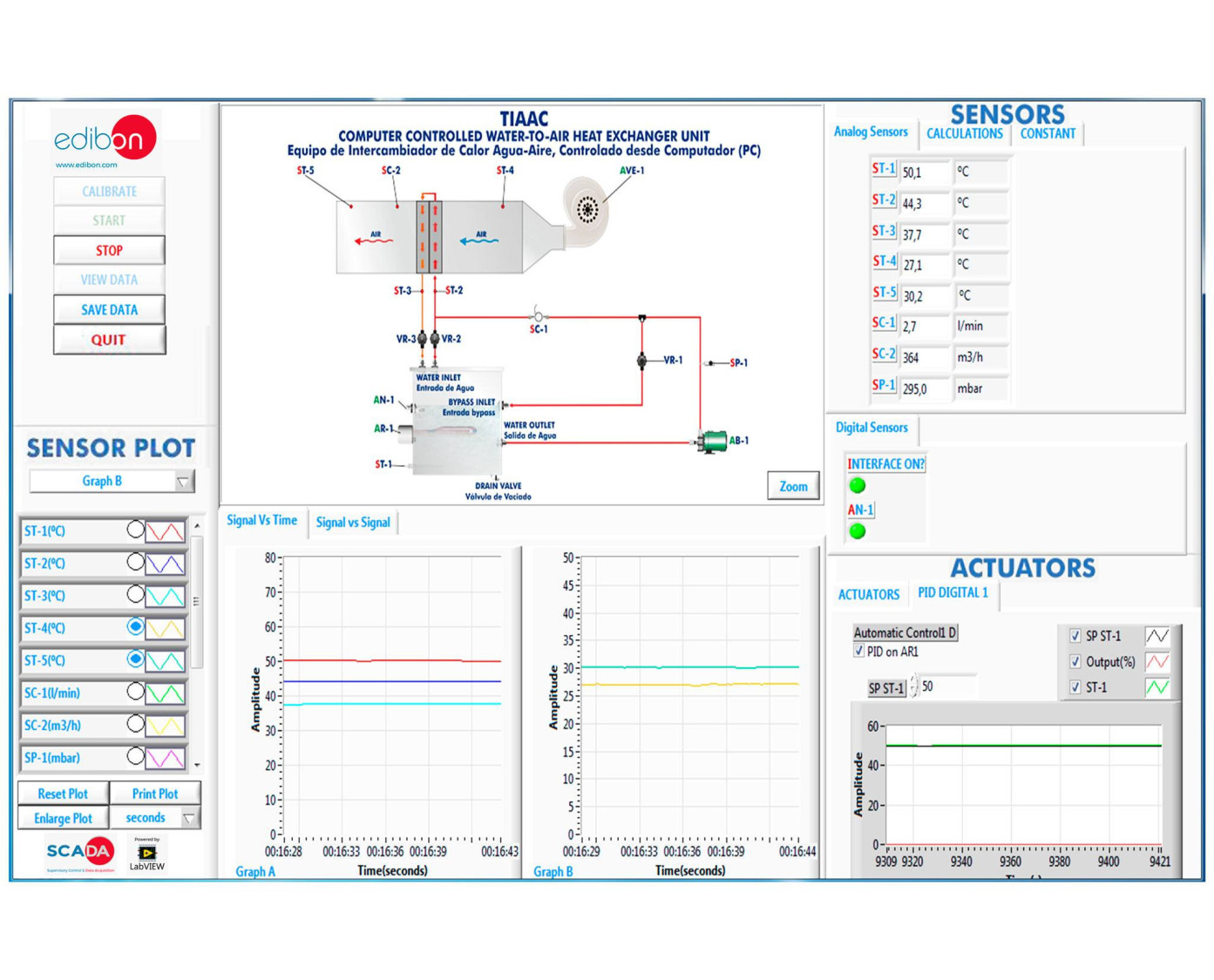

TIAAC/SOF. Software del equipo TIAAC. Pantalla principal

COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC
COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC
COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC
COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC
COMPUTER CONTROLLED WATER-TO-AIR HEAT EXCHANGER UNIT - TIAAC

SISTEMAS INNOVADORES

El Intercambiador de Calor Agua-Aire, Controlado desde Computador (PC), "TIAAC", diseñado por EDIBON, permite realizar estudios cualitativos y cuantitativos de un intercambiador de calor agua-aire.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

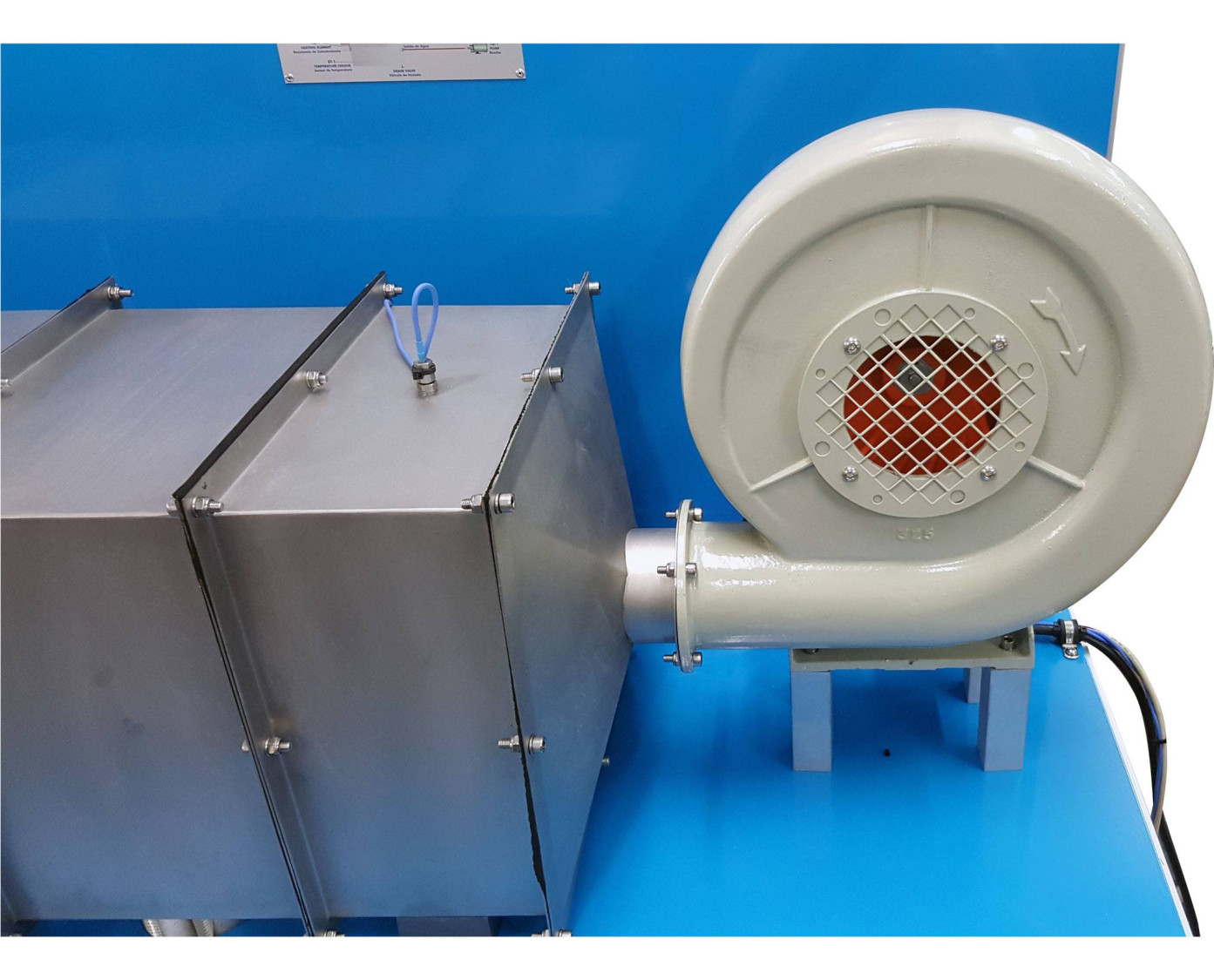

El Intercambiador de Calor Agua-Aire, Controlado desde Computador (PC) "TIAAC" diseñado por EDIBON, incluye un conducto de acero inoxidable con un intercambiador de calor en su centro y un ventilador centrífugo en un extremo. El ventilador impulsa el aire a través del intercambiador de calor.

El intercambiador de calor consiste en un radiador de aletas por el cual circula un caudal de agua caliente procedente de un tanque. Este radiador se coloca perpendicular al flujo de aire generado por el ventilador, controlado desde computador (PC).

El agua caliente circula a través de un circuito cerrado. Una resistencia, controlada desde computador (PC), sumergida en el tanque de acero inoxidable calienta el agua a una temperatura específica. El agua abandona el tanque y es impulsada por una bomba, controlada desde computador (PC). Parte del agua entra en el intercambiador y parte retorna al tanque mediante un bypass. El bypass tiene una válvula para regular el caudal de agua caliente. El agua pasa por un sensor de caudal a la entrada del intercambiador.

El circuito de agua caliente tiene dos válvulas de bola para controlar y drenar el agua caliente del intercambiador.

Hay una serie de sensores de temperatura que permiten medir la temperatura a la entrada y a la salida del intercambiador del agua caliente y del aire, y la temperatura del agua en el tanque. Hay un sensor de caudal de agua y un sensor de caudal de aire para medir los caudales caliente y frío.

El tanque incluye un interruptor de nivel para garantizar un nivel determinado dentro del tanque y hay un sensor de presión después de la bomba que permite estudiar la curva característica de la bomba.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con los intercambiadores de calor agua-aire.
  2. Estudio del balance de energía total en el intercambiador de calor y estudio de pérdidas.
  3. Determinación del rendimiento del intercambiador de calor. Método NTU.
  4. Estudio de la influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Estudio de la curva característica de la bomba.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio del efecto del gradiente de temperatura en el coeficiente de transferencia térmica.
  2. Determinación de caudales térmicos del agua y del aire.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TIAAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TIAAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
