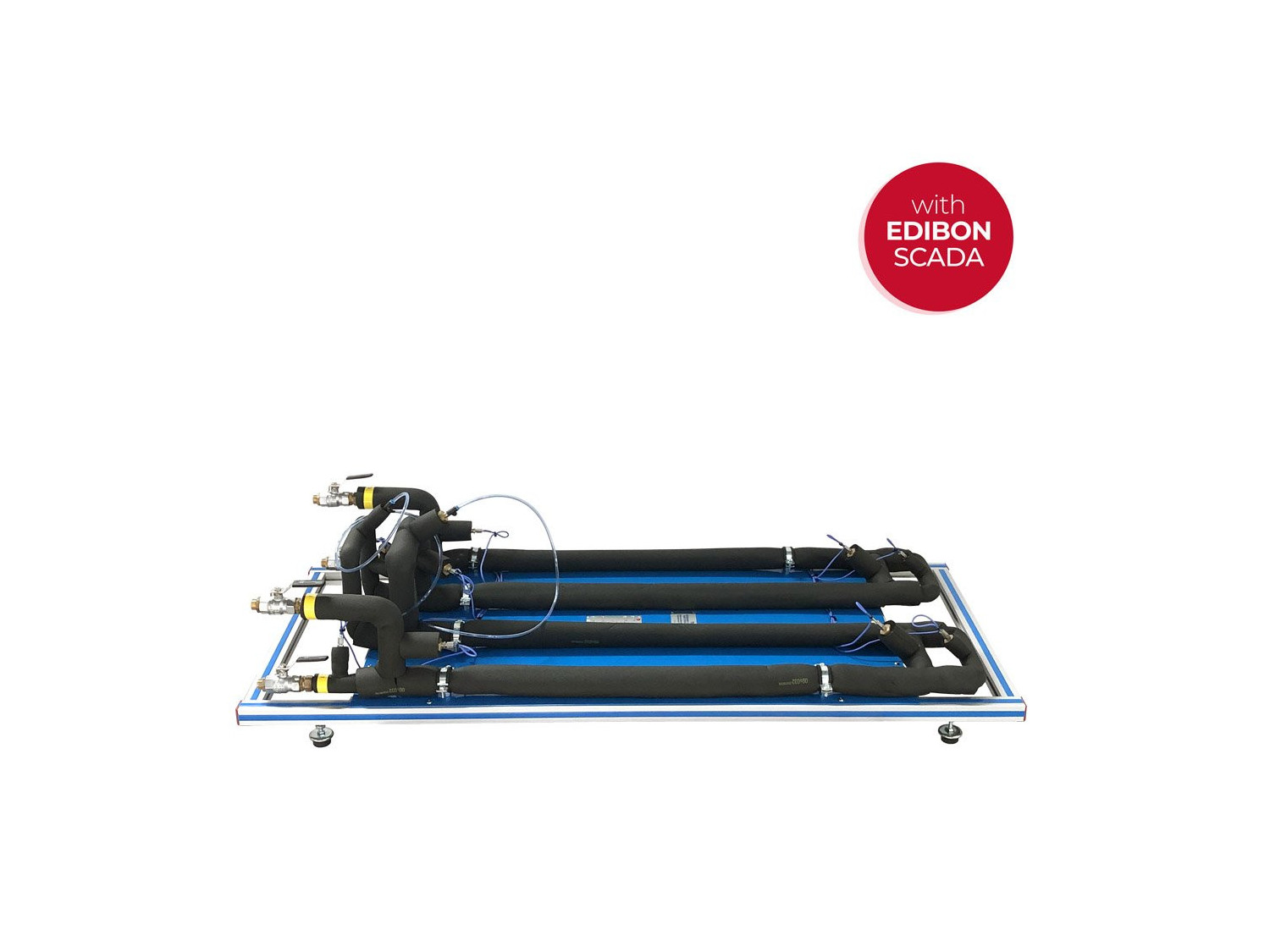

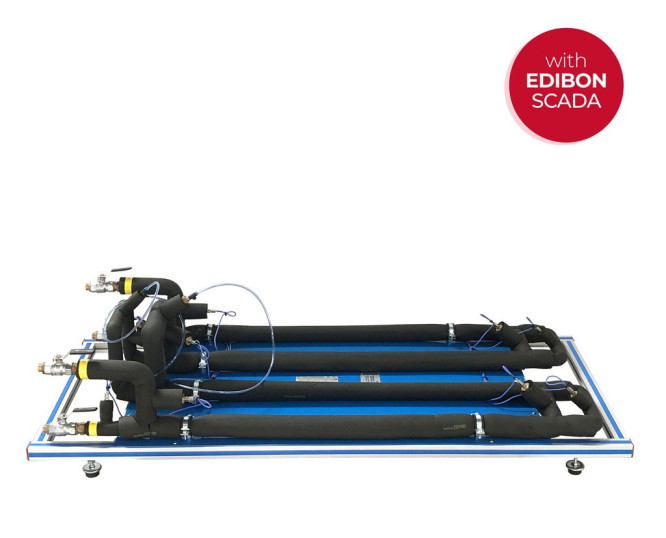

TITCA Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC
SISTEMAS INNOVADORES
El Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC, "TITCA", diseñado por EDIBON, permite el estudio detallado de la transferencia de calor entre dos fluidos: el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior. Este equipo posibilita analizar cómo varía la transferencia de calor en diferentes condiciones, como cambios en el caudal, la temperatura y el tipo de flujo (contracorriente o paralelo).
NOTICIAS RELACIONADAS
Descripción General
El Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC, "TITCA", diseñado por EDIBON, permite el estudio detallado de la transferencia de calor entre dos fluidos: el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior. Este equipo posibilita analizar cómo varía la transferencia de calor en diferentes condiciones, como cambios en el caudal, la temperatura y el tipo de flujo (contracorriente o paralelo).
Con una mayor longitud de tubo (4 metros) en comparación con otros intercambiadores, el Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC ofrece más puntos de medida a lo largo del mismo, lo que amplía las capacidades de análisis y experimentación.
Un intercambiador de calor de tubos concéntricos ampliado permite estudiar detalladamente y analizar la transferencia de calor entre dos fluidos que fluyen a través de tubos concéntricos, uno dentro del otro. Esto incluye la investigación de la eficiencia del intercambiador, el estudio de la efectividad del intercambio de calor, la influencia del caudal en la transferencia de calor y la comparación de diferentes configuraciones de flujo, como el flujo contracorriente y el flujo paralelo.
Además, gracias a este equipo se pueden desarrollar prácticas específicas para determinar el balance global de energía en el intercambiador, calcular la efectividad del intercambiador utilizando el método NTU y estudiar la influencia del número de Reynolds en la transferencia de calor. El intercambiador de tubos concéntricos nos permite medir las temperaturas en distintos puntos del intercambiador, tanto en el agua fría como en el agua caliente, proporcionando así una comprensión detallada de la distribución térmica dentro del dispositivo.
En resumen, el Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC, "TITCA", ofrece a estudiantes, profesores e investigadores la posibilidad de comprender y practicar los principios fundamentales de la transferencia de calor y su aplicación en la industria de una forma muy detallada gracias a la longitud de sus tubos.
Para trabajar con este equipo, se requiere la Unidad Base y de Servicio, "TIUS", la cual proporciona funciones clave, como calentar el agua mediante un baño termostático, bombear agua caliente, regular y medir los caudales de agua fría y caliente, medir las temperaturas de entrada y salida del agua fría y caliente, así como medir la pérdida de carga en el intercambiador.
Estos Equipos Controlados desde Computador se suministran con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Balance global de energía en el intercambiador y estudio de las pérdidas.
- Determinación de la eficiencia del intercambiador. Método NTU.
- Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
- Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Estudio de la histéresis del sensor de caudal.
Otras posibilidades que pueden realizarse con este equipo:
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo TICC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo TICC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
