TFLVC Equipo de Transferencia de Calor, Flujo Laminar/ Viscoso, Controlado desde Computador (PC)

COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC

SISTEMAS INNOVADORES

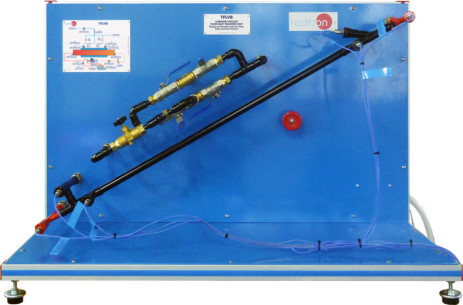

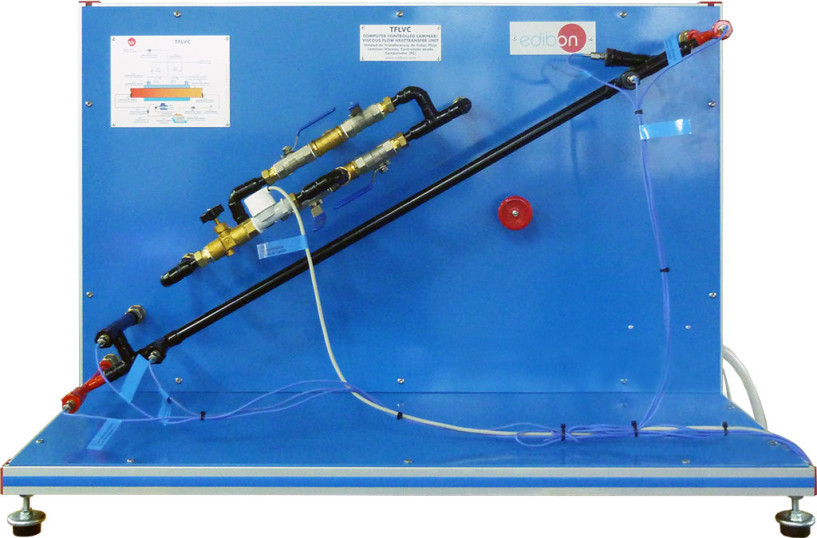

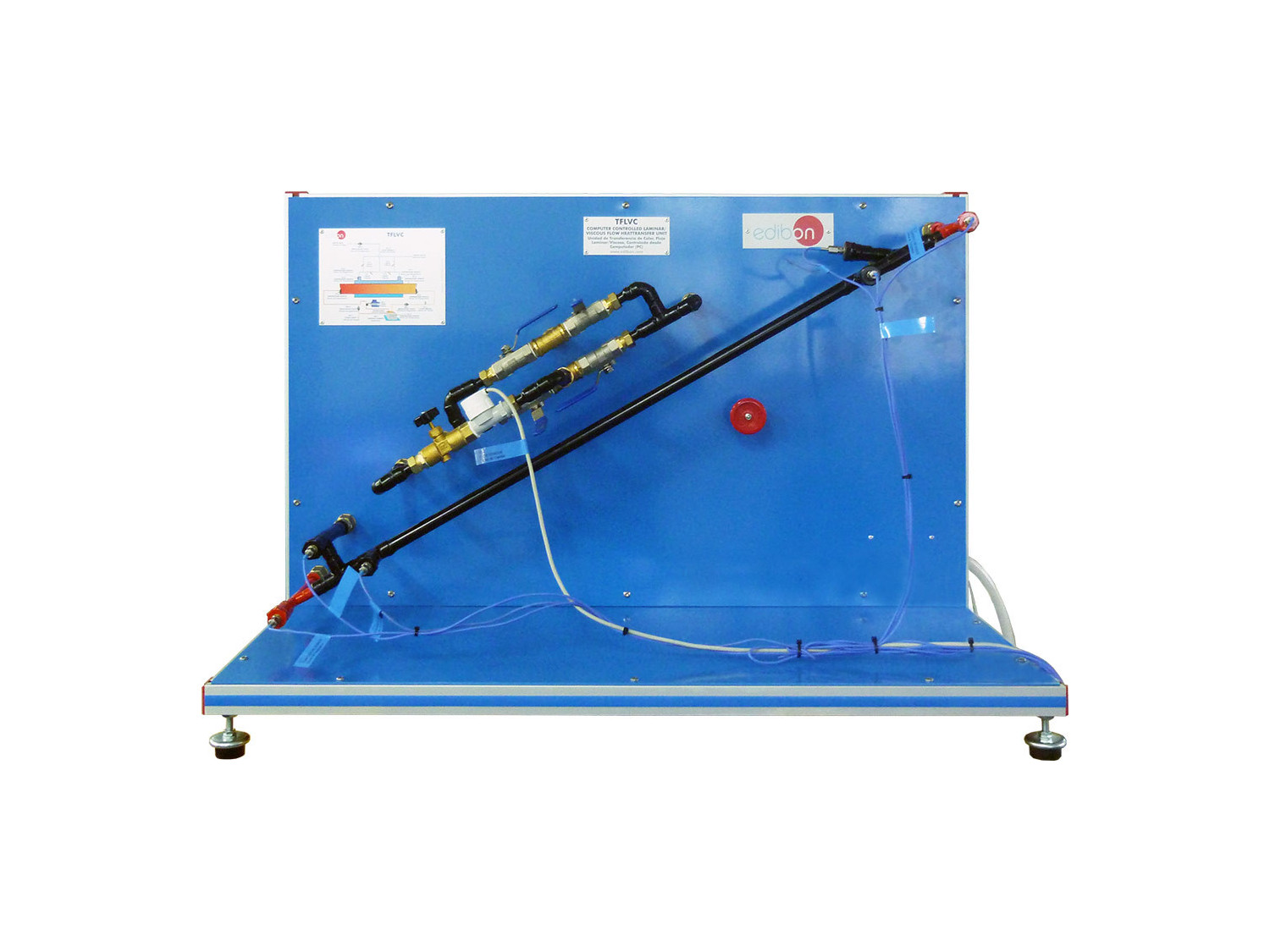

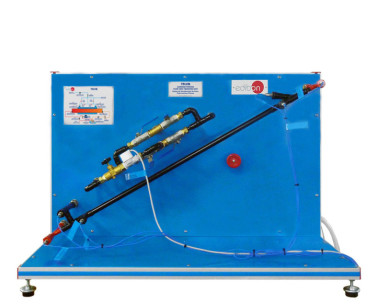

El Equipo de Transferencia de Calor, Flujo Laminar/ Viscoso, Controlado desde Computador (PC), "TFLVC", es un equipo a escalade laboratorio diseñado para estudiar la transferencia de calor entre aceite caliente que fluye enrégimen laminar a través de un tubo interno y agua fría que fluye a través de un anillo (área conforma anular).

Ver descripción general

Descripción General

El Equipo de Transferencia de Calor, Flujo Laminar/ Viscoso, Controlado desde Computador (PC), "TFLVC", es un equipo a escalade laboratorio diseñado para estudiar la transferencia de calor entre aceite caliente que fluye enrégimen laminar a través de un tubo interno y agua fría que fluye a través de un anillo (área conforma anular).

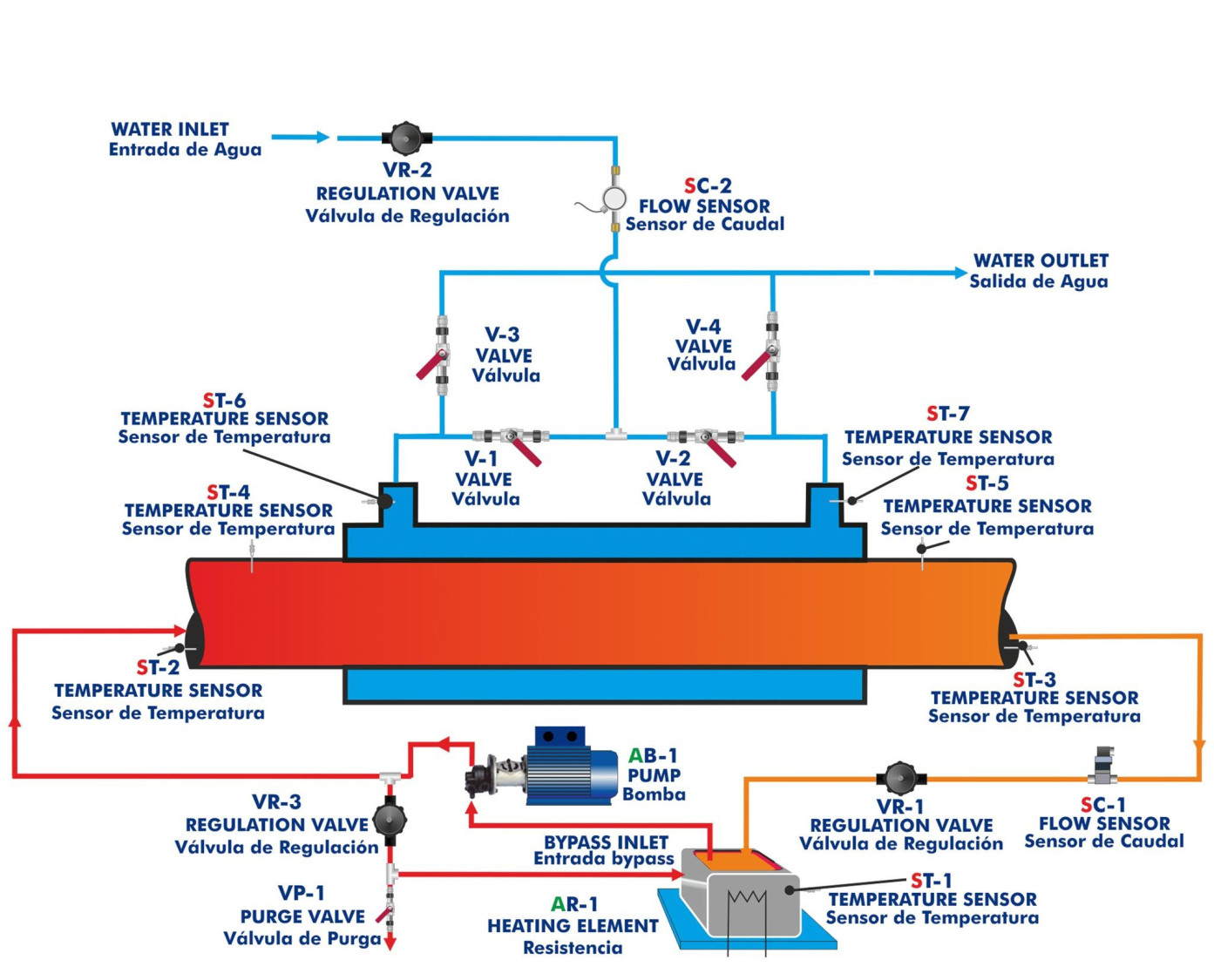

Circuito de aceite (fluido caliente):

  • El aceite caliente fluye a lo largo de un circuito cerrado por el tubo interno del intercambiador.Una resistencia eléctrica, ubicada en el tanque de calentamiento, calienta el aceite hasta unadeterminada temperatura. Esta temperatura se controla a través de la resistencia (control PID),limitando la temperatura a 90ºC. El aceite sale del tanque impulsado por una bomba. El caudalde aceite se mide con un sensor de caudal. El aceite se enfría a largo del intercambiador y luegoretorna al tanque de calentamiento, comenzando un nuevo ciclo. Hay una válvula de regulacióna la entrada del tanque de calentamiento para determinar el caudal de aceite caliente en elcircuito.
  • El flujo de aceite también se puede controlar mediante la variación de la velocidad de la bombaa través del software y mediante la válvula de regulación ubicada en el bypass.
  • Se dispone de una válvula de purga en el circuito para el vaciado y la limpieza del circuito y del tanque de calentamiento.

Circuito de agua (fluido frío):

  • El agua fría proviene de la red y fluye a través del anillo formado entre el tubo interno y el tubo externo del intercambiador.
  • El flujo de agua fría se controla mediante una válvula de regulación y se mide con un sensor de caudal. El agua entra al intercambiadory aumenta su temperatura. Finalmente, el agua sale del sistema.
  • El agua fría puede entrar al intercambiador por ambos extremos (flujo en equicorriente o contracorriente), dependiendo de la posiciónde las válvulas.

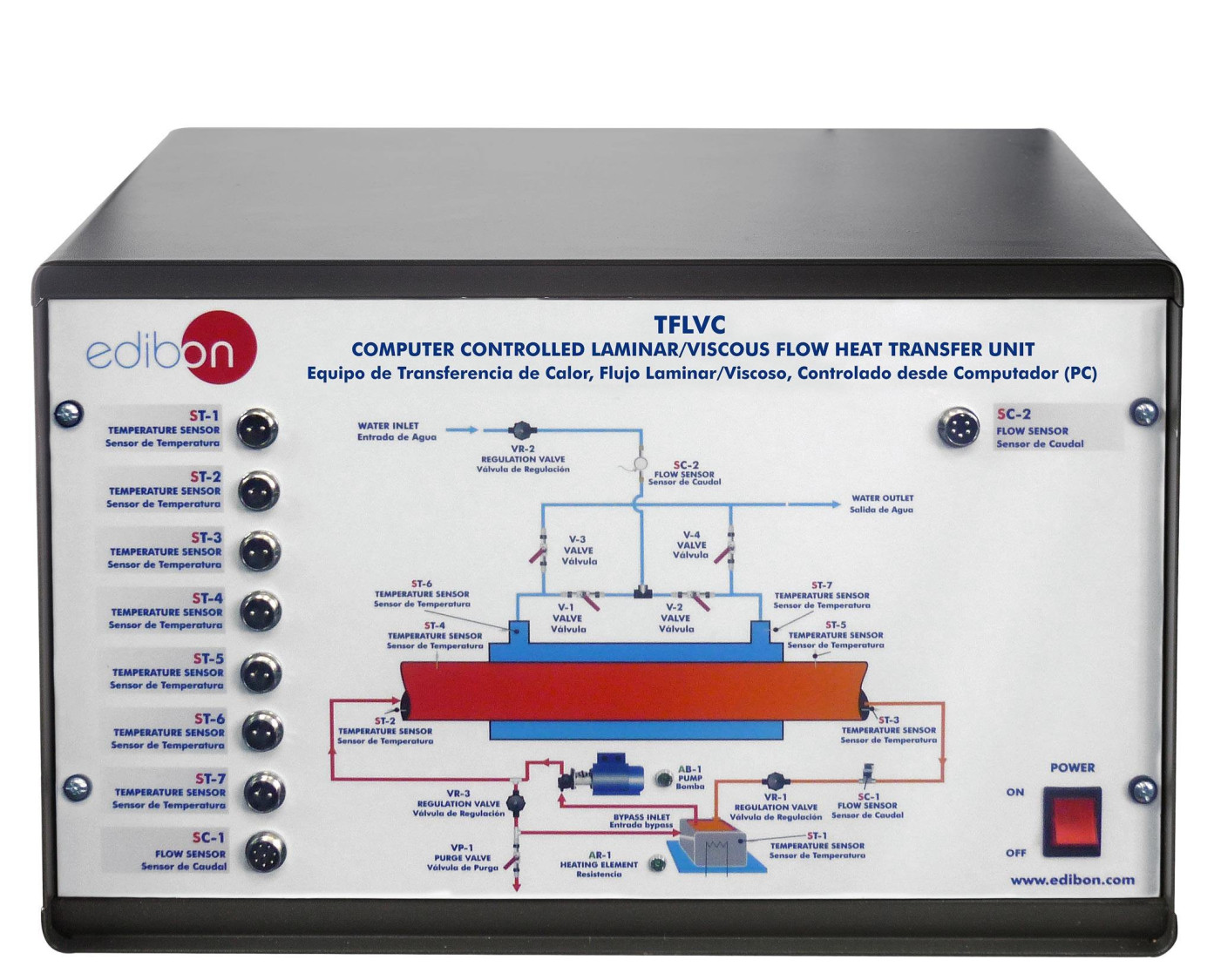

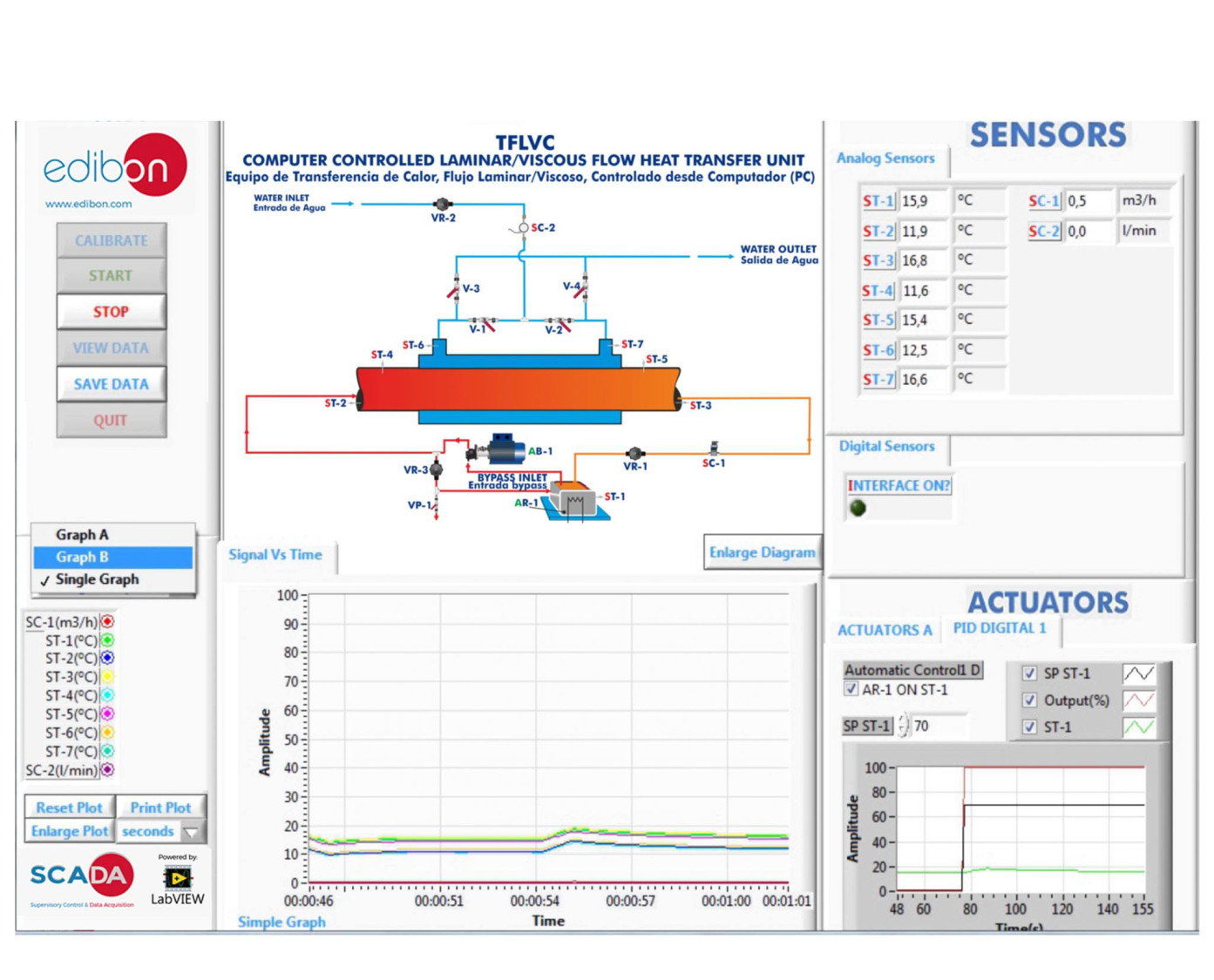

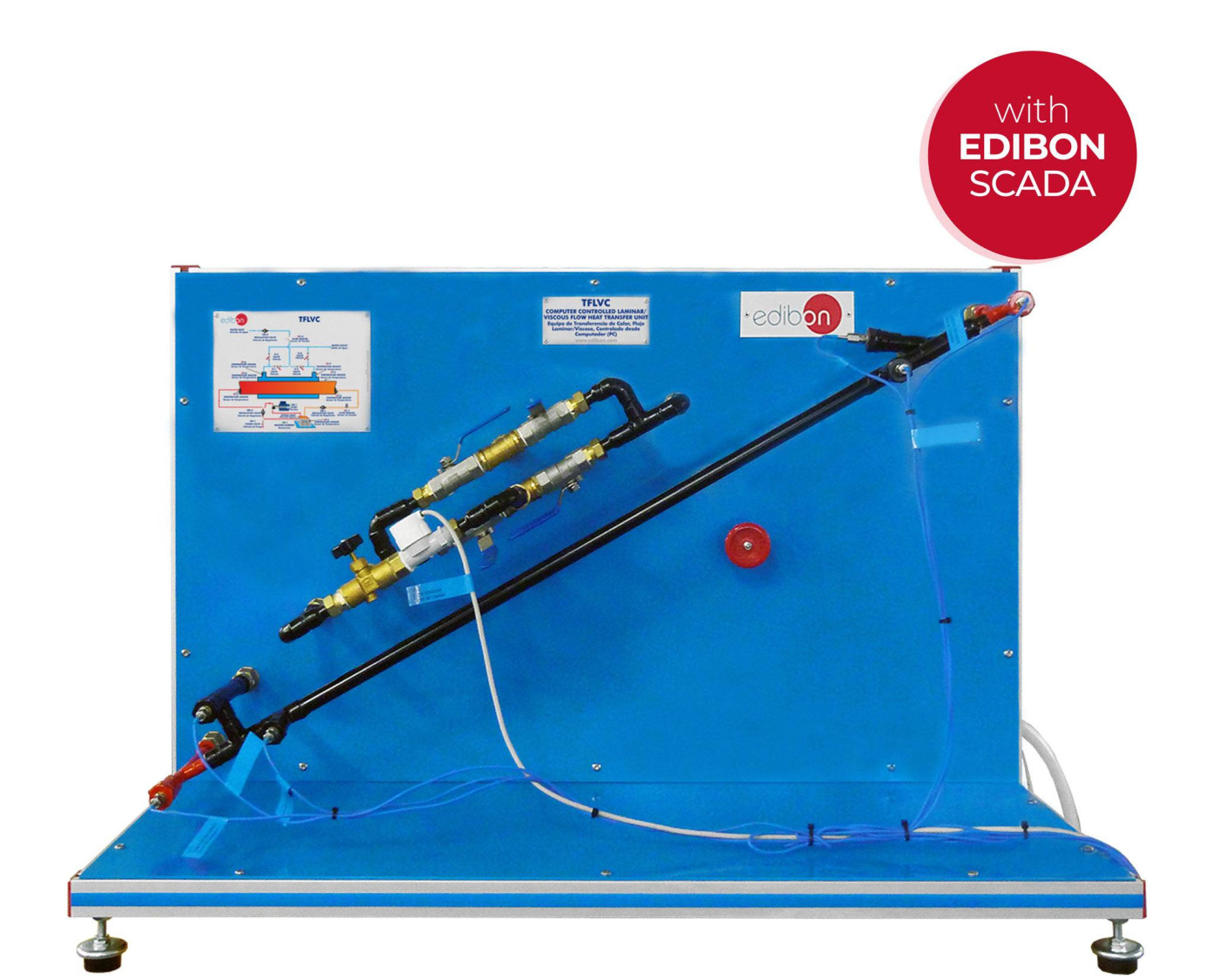

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de un intercambiador de calor de tubosconcéntricos con flujo en equicorriente o en contracorriente y enrégimen laminar/viscoso.
  2. Balance de energía del intercambiador de calor.
  3. Determinación de los coeficientes de transferencia de calorsuperficial en el lado del aceite y en el lado del agua ydeterminación del coeficiente global de transferencia de calor.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.
  5. Relación entre el número de Nusselt y el número de Graetz paranúmero de Reynolds de hasta 1400.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TFLVC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TFLVC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
