TIFCB Intercambiador de Calor de Flujos Cruzados

CROSS FLOW HEAT EXCHANGER - TIFCB

SISTEMAS INNOVADORES

El Intercambiador de Calor de Flujos Cruzados (TIFCB) está formado básicamente por un túnel rectangular de aire de acero inoxidable, resistente a la corrosión.

Ver descripción general

Descripción General

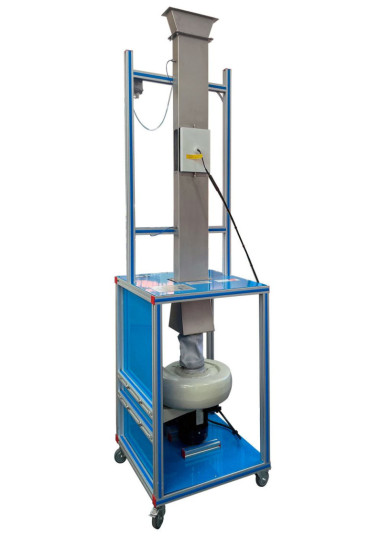

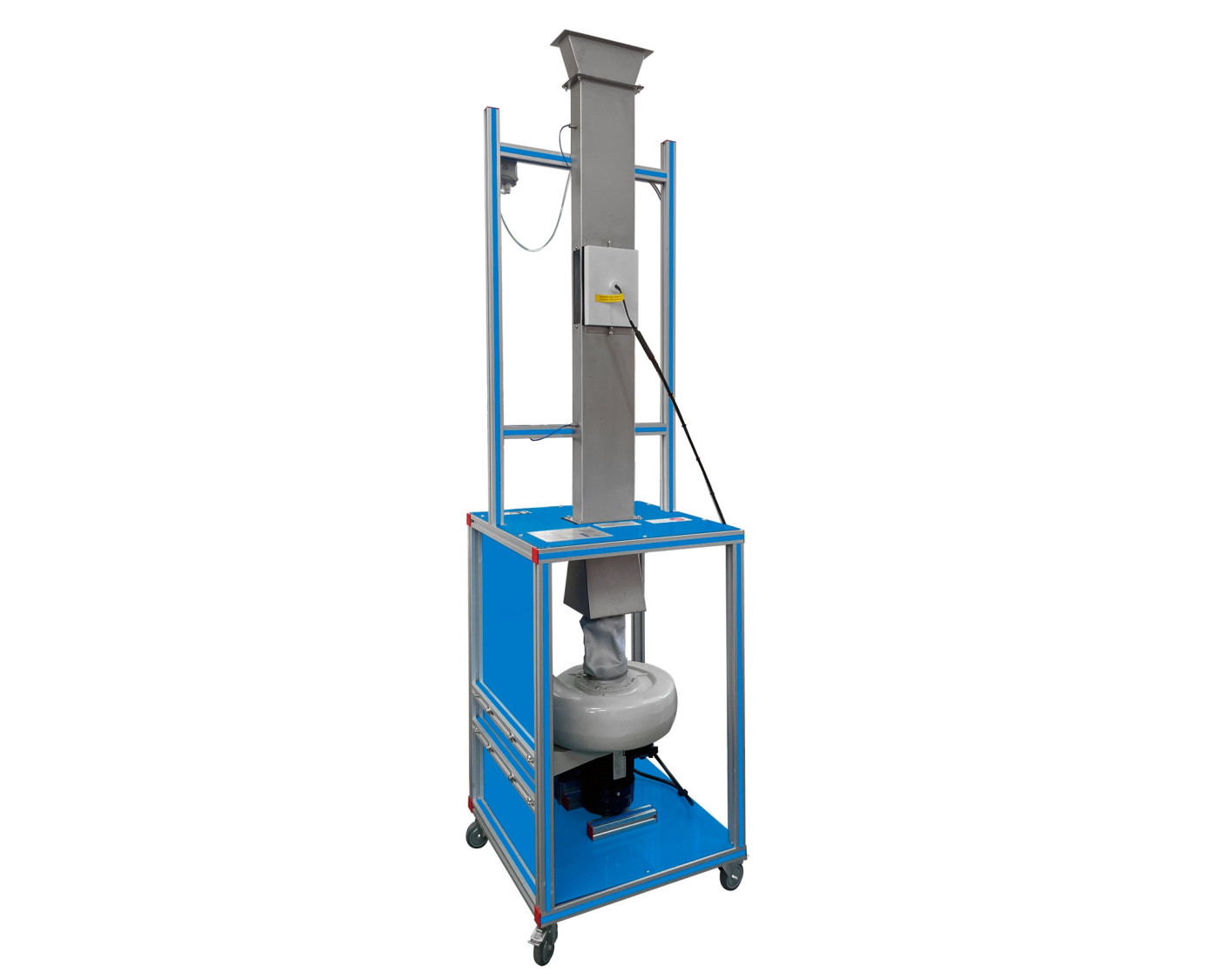

El Intercambiador de Calor de Flujos Cruzados (TIFCB) está formado básicamente por un túnel rectangular de aire de acero inoxidable, resistente a la corrosión. Tiene una entrada en forma de boca de campana, y en su parte central dispone de una abertura central dispuesta longitudinalmente con dos apoyos de acero inoxidable para soportar las placas con los diferentes intercambiadores.

El túnel se encuentra instalado sobre la entrada de un potente ventilador centrífugo y conectado a él mediante una brida de acoplamiento elástica. Este ventilador aspira aire del interior del túnel y lo expulsa al exterior, consiguiendo el paso de la corriente de aire a través del túnel. Hay un variador de velocidad, para controlar el caudal de aire a través del túnel, mediante el control del ventilador.

El equipo TIFCB incluye dos tipos de intercambiadores: un intercambiador de espigas (multi-tubo) y un intercambiador de tubo único, donde se aloja el elemento calefactor.

Para la realización de todas las prácticas el equipo dispone de dos sensores de temperatura para medir la temperatura del aire en el túnel, antes y después de su paso por el intercambiador de calor, un sensor de temperatura de control alojado en la resistencia, y un sensor de velocidad que nos permite determinar la velocidad del aire a lo largo del túnel.

Disponibles dos intercambiadores opcionales: Intercambiador de Transferencia de Calor Local (TIFCB/A) e Intercambiador de Tubos con Aletas (TIFCB/F).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación de los procesos de convección.
  2. Determinación de la transferencia de calor en un intercambiador de tubo único.
  3. Determinación de la transferencia de calor en un intercambiador de espigas (multi-tubo).
  4. Determinación de la transferencia de calor promedio en un intercambiador de espigas (multi-tubo).
  5. Deducción de la relación entre los Números de Nusselt, Reynolds y Prandtl.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas con el intercambiador TIFCB/A opcional:

  1. Determinación de la relación existente entre el Número Nusselt y Reynolds utilizando el elemento de transmisión directa de calor.
  2. Determinación de la variación local en el coeficiente de transmisión de calor convectivo utilizando el elemento de transmisión directa de calor.

Posibilidades prácticas con el intercambiador TIFCB/F opcional:

  1. Efecto producido por las aletas externas en el proceso de transferencia de calor.
  2. Determinación de la transferencia de calor en un intercambiador de tubos con aletas.
