TICC Sistema de Entrenamiento de Intercambiadores de Calor, Controlado desde Computador (PC)

COMPUTER CONTROLLED HEAT EXCHANGERS TRAINING SYSTEM - TICC

SISTEMAS INNOVADORES

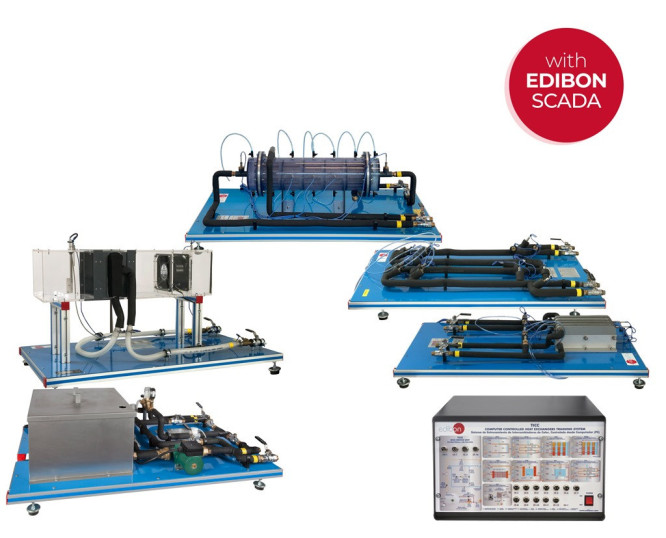

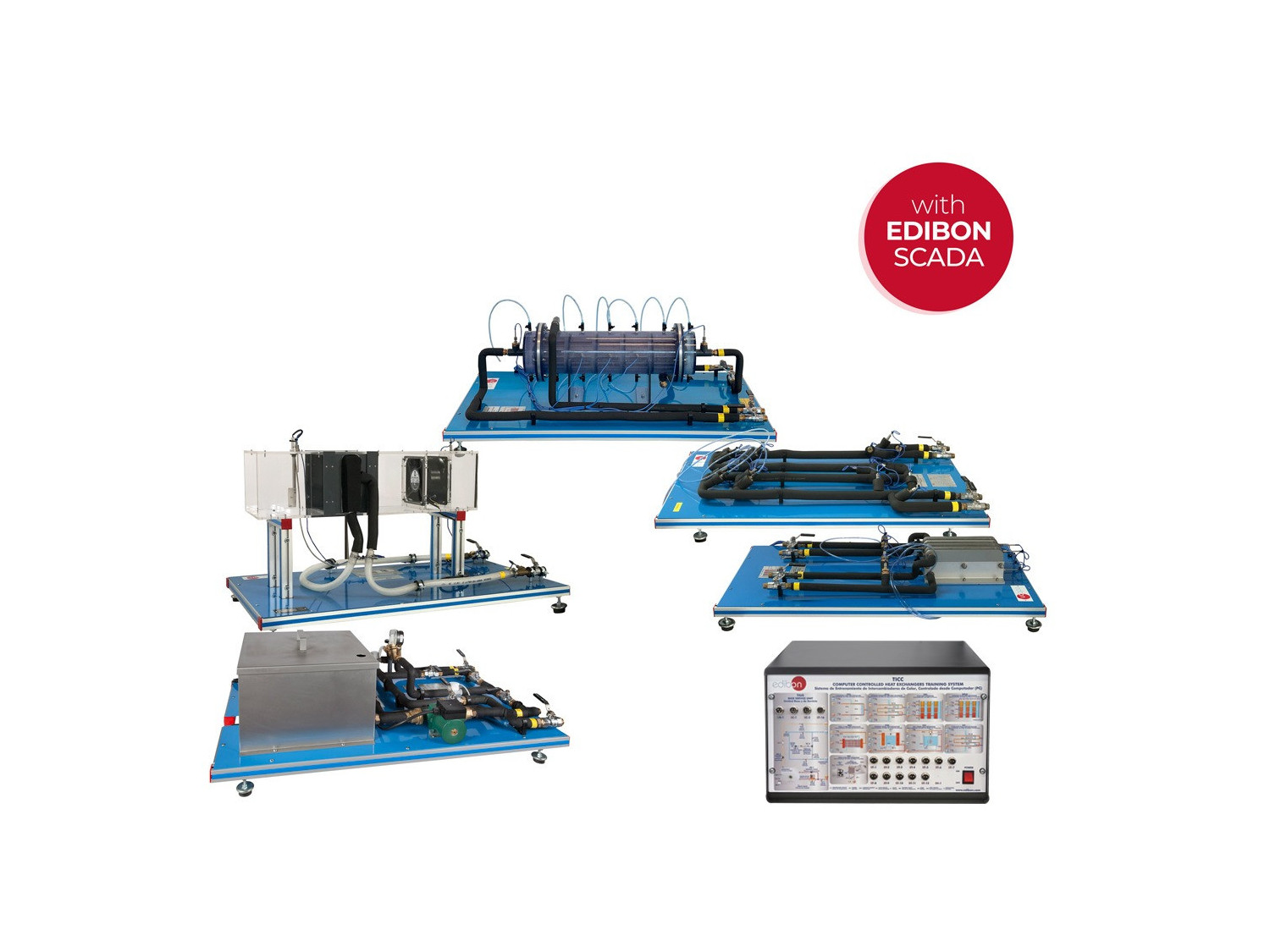

El Sistema de Entrenamiento de Intercambiadores de Calor, Controlado desde Computador (PC), "TICC", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de intercambiadores de calor en pequeña escala que pueden trabajar con flujos en serie o en contracorriente.

Ver descripción general

Descripción General

Los intercambiadores de calor son muy usados en refrigeración, aire acondicionado, calefacción, producción de energía, procesamiento químico, etc. Tienen numerosas aplicaciones ingenieriles y como consecuencia existen diferentes modelos adaptados a cada aplicación para conseguir una transmisión de calor eficiente.

El Sistema de Entrenamiento de Intercambiadores de Calor, Controlado desde Computador (PC), "TICC", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de intercambiadores de calor en pequeña escala que pueden trabajar con flujos en serie o en contracorriente.

El suministro mínimo consiste en dos elementos principales: la Unidad Base y de Servcio, "TIUS", y al menos uno de los elementos requeridos descritos más abajo.

La Unidad Base y de Servicio, "TIUS", cumple las siguientes funciones:

  • Calentamiento del agua mediante un baño termostático controlado desde computador (PC).
  • Bombeo del agua caliente.
  • Regulación y medida de los caudales de agua fría y agua caliente.
  • Medidas de las temperaturas de entrada y salida del agua fría y caliente.
  • Medida de la pérdida de carga en el intercambiador.

Elementos requeridos (al menos uno) (No incluidos):

  • TITC. Intercambiador de Calor de Tubos Concéntricos para TICC: Permite el estudio de la transferencia de calor entre el aguacaliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior.
  • TITCA. Intercambiador de Calor de Tubos Concéntricos Ampliado para TICC: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior.
  • TIPL. Intercambiador de Calor de Placas para TICC: Permite el estudio de la transferencia de calor entre el agua caliente y el agua fría que circulan por canales alternos formados entre placas paralelas.
  • TIPLA. Intercambiador de Calor de Placas Ampliado para TICC: Permite el estudio de la transferencia de calor entre el agua caliente y el agua fría que circulan por canales alternos formados entre placas paralelas.
  • TICT. Intercambiador de Calor de Carcasa y Tubo para TICC: Consiste en una serie de tubos dentro del intercambiador de calor por donde circula el agua caliente. El agua de enfriamiento circula por el espacio que existe entre los tubos internos y la carcasa.
  • TIVE. Intercambiador de Calor de Vasija Encamisada para TICC: Permite el estudio de la transferencia de calor entre el agua caliente que circula por una camisa y el agua fría que está contenida en la vasija.
  • TIVS. Intercambiador de Calor de Vasija con Serpetín para TICC: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un serpentín y el agua fría que está contenida en la vasija.
  • TIFT. Intercambiador de Calor de Flujos Turbulentos para TICC: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un tubo interno y el agua fría que circula por la zona anular entre el tubo interno y el tubo externo.
  • TICF. Intercambiador de Calor de Flujos Cruzados para TICC: Diseñado para el estudio de la transferencia de calor entre dos fluidos en configuración de flujo cruzado. Una corriente de agua caliente proveniente de la unidad base entra y sale de un radiador, colocado perpendicular a una corriente de aire generada por un ventilador.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Intercambiador de Calor deTubos Concéntricos para TICC (TITC):

  1. Balance global de energía en el intercambiador y estudio de laspérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deTubos Concéntricos Ampliado para TICC (TITCA):

  1. Balance global de energía en el intercambiador y estudio de laspérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor dePlacas para TICC (TIPL):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor dePlacas Ampliado para TICC (TIPLA):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deCarcasa y Tubo para TICC (TICT):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deVasija Encamisada para TICC (TIVE):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.
  4. Influencia de la agitación en la vasija sobre la transferencia decalor en operación por lotes.
  5. Influencia del volumen de agua en la vasija sobre la transferenciade calor en operación por lotes.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deVasija con Serpentín para TICC (TIVS):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.
  4. Influencia de la agitación en la vasija sobre la transferencia decalor en operación por lotes.
  5. Influencia del volumen de agua en la vasija sobre la transferenciade calor en operación por lotes.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deFlujos Turbulentos para TICC (TIFT):

  1. Balance global de energía en el intercambiador y estudio depérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujocontracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo delnúmero de Reynolds.
  5. Obtención de la correlación que relaciona el número de Nusseltcon el número de Reynolds y el número de Prandtl.
  6. Obtención de los coeficientes de transferencia de calor porconvección.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.

Prácticas a realizar con el Intercambiador de Calor deFlujos Cruzados para TICC (TICF):

  1. Introducción al concepto de propiedades psicométricas.
  2. Efecto del diferencial de temperatura en el coeficiente detransferencia de calor.
  3. Familiarización con los intercambiadores de calor de flujocruzado.
  4. Balance global de energía en el intercambiador de calor yestudio de pérdidas.
  5. Determinación de la eficiencia del intercambiador (métodoNTU).
  6. Influencia de las corrientes de aire y agua en la transferenciade calor.Cálculo del número de Reynolds.

Posibilidades prácticas adicionales:

  1. Calibración de sensores.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Estudio de la histéresis del sensor de caudal.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TICC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TICC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
