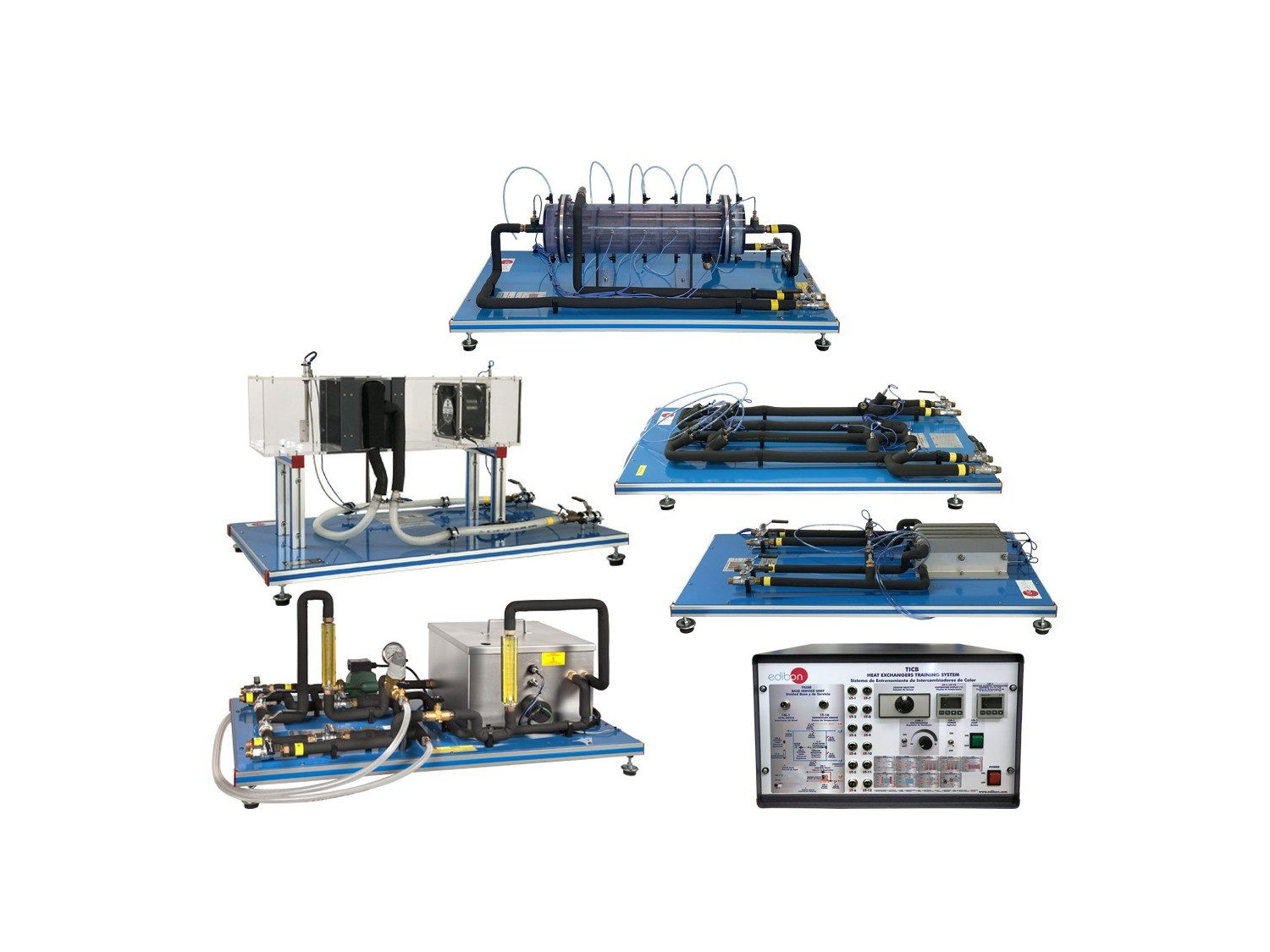

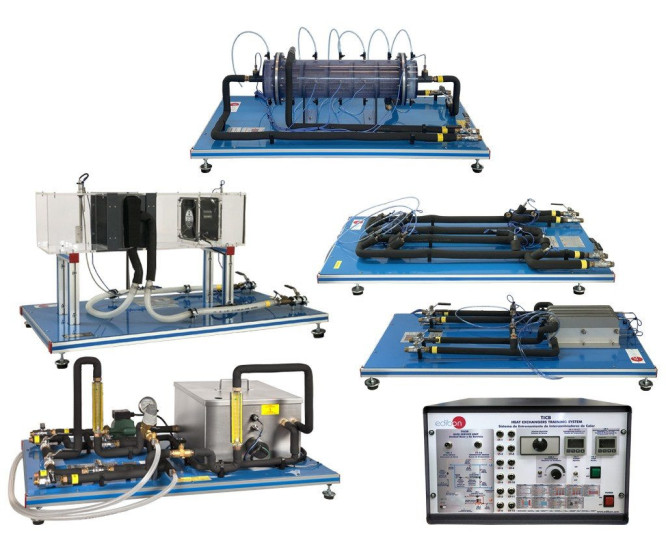

El Sistema de Entrenamiento de Intercambiador de Calor, "TICB", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de intercambiadores de calor en pequeña escala que pueden trabajar con flujos en serie o en contracorriente.

Ver descripción general

Descripción General

Los intercambiadores de calor son muy usados en refrigeración, aire acondicionado, calefacción, producción de energía, procesamiento químico, etc. Tienen numerosas aplicaciones ingenieriles y como consecuencia existen diferentes modelos adaptados a cada aplicación para conseguir una transmisión de calor eficiente.

El Sistema de Entrenamiento de Intercambiador de Calor, "TICB", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de intercambiadores de calor en pequeña escala que pueden trabajar con flujos en serie o en contracorriente.

El suministro mínimo consiste en dos elementos principales: la Unidad Base y de Servcio, "TIUSB", y al menos uno de los elementos requeridos descritos más abajo.

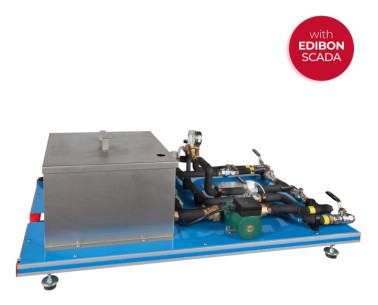

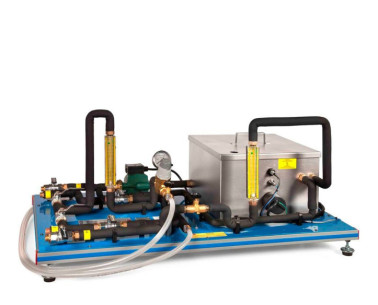

La Unidad Base y de Servicio, "TIUSB", cumple las siguientes funciones:

  • Calentamiento del agua mediante un baño termostático.
  • Bombeo del agua caliente.
  • Regulación y medida de los caudales de agua fría y agua caliente.
  • Medidas de las temperaturas de entrada y salida del agua fría y caliente.
  • Medida de la pérdida de carga en el intercambiador.

Elementos requeridos (al menos uno) (No incluidos):

  • TITCB. Intercambiador de Calor de Tubos Concéntricos para TICB: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior.
  • TITCAB. Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior.
  • TIPLB. Intercambiador de Calor de Placas para TICB: Permite el estudio de la transferencia de calor entre el agua caliente y el agua fría que circulan por canales alternos formados entre placas paralelas.
  • TIPLAB. Intercambiador de Calor de Placas Ampliado para TICB: Permite el estudio de la transferencia de calor entre el agua caliente y el agua fría que circulan por canales alternos formados entre placas paralelas.
  • TICTB. Intercambiador de Calor de Carcasa y Tubo para TICB: Consiste en una serie de tubos dentro del intercambiador de calor por donde circula el agua caliente. El agua de enfriamiento circula por el espacio que existe entre los tubos internos y la carcasa.
  • TIVEB. Intercambiador de Calor de Vasija Encamisada para TICB: Permite el estudio de la transferencia de calor entre el agua caliente que circula por una camisa y el agua fría que está contenida en la vasija.
  • TIVSB. Intercambiador de Calor de Vasija con Serpetín para TICB: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un serpentín y el agua fría que está contenida en la vasija.
  • TIFTB. Intercambiador de Calor de Flujos Turbulentos para TICB: Permite el estudio de la transferencia de calor entre el agua caliente que circula por un tubo interno y el agua fría que circula por la zona anular entre el tubo interno y el tubo externo.
  • TICFB. Intercambiador de Calor de Flujos Cruzados para TICB: Diseñado para el estudio de la transferencia de calor entre dos fluidos en configuración de flujo cruzado. Una corriente de agua caliente proveniente de la unidad base entra y sale de un radiador, colocado perpendicular a una corriente de aire generada por un ventilador.

Accesorios

CROSS FLOW HEAT EXCHANGER FOR TICB - TICFB
  • TICFB
Disponible
9.7.- INTERCAMBIADORES DE CALOR
TICFB
Intercambiador de Calor de Flujos Cruzados para TICB
Diseñado para el estudio de la transferencia de calor entre dos fluidos en configuración de flujo cruzado. Una corriente de agua caliente proveniente de la unidad base entra y sale de un radiador, colocado perpendicular a una corriente de aire...
Ver Equipo

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Intercambiador de Calor de Tubos Concéntricos para TICB (TITCB):

  1. Balance global de energía en el intercambiador y estudio de las pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.

Prácticas a realizar con el Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB (TITCAB)

  1. Balance global de energía en el intercambiador y estudio de las pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.

Prácticas a realizar con el Intercambiador de Calor de Placas para TICB (TIPLB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.

Prácticas a realizar con el Intercambiador de Calor de Placas Ampliado para TICB (TIPLAB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.

Prácticas a realizar con el Intercambiador de Calor de Carcasa y Tubo para TICB (TICTB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.

Prácticas a realizar con el Intercambiador de Calor de Vasija Encamisada para TICB (TIVEB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  4. Influencia de la agitación en la vasija sobre la transferencia de calor en operación por lotes.
  5. Influencia del volumen de agua en la vasija sobre la transferencia de calor en operación por lotes.

Prácticas a realizar con el Intercambiador de Calor de Vasija con Serpentín para TICB (TIVSB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  4. Influencia de la agitación en la vasija sobre la transferencia de calor en operación por lotes.
  5. Influencia del volumen de agua en la vasija sobre la transferencia de calor en operación por lotes.

Prácticas a realizar con el Intercambiador de Calor de Flujos Turbulentos para TICB (TIFTB):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Obtención de la correlación que relaciona el número de Nusselt con el Número de Reynolds y el número de Prandtl.
  6. Obtención de los coeficientes de transferencia de calor por convección.

Prácticas a realizar con el Intercambiador de Calor de Flujos Cruzados para TICB (TICFB):

  1. Introducción al concepto de propiedades psicométricas.
  2. Efecto del diferencial de temperatura en el coeficiente de transferencia de calor.
  3. Familiarización con los intercambiadores de calor de flujo cruzado.
  4. Balance global de energía en el intercambiador de calor y estudio de pérdidas.
  5. Determinación de la eficiencia del intercambiador (método NTU).
  6. Influencia de las corrientes de aire y agua en la transferencia de calor. Cálculo del número de Reynolds.
