PFTC Filtro de Tambor, Controlado desde Computador (PC)
SISTEMAS INNOVADORES

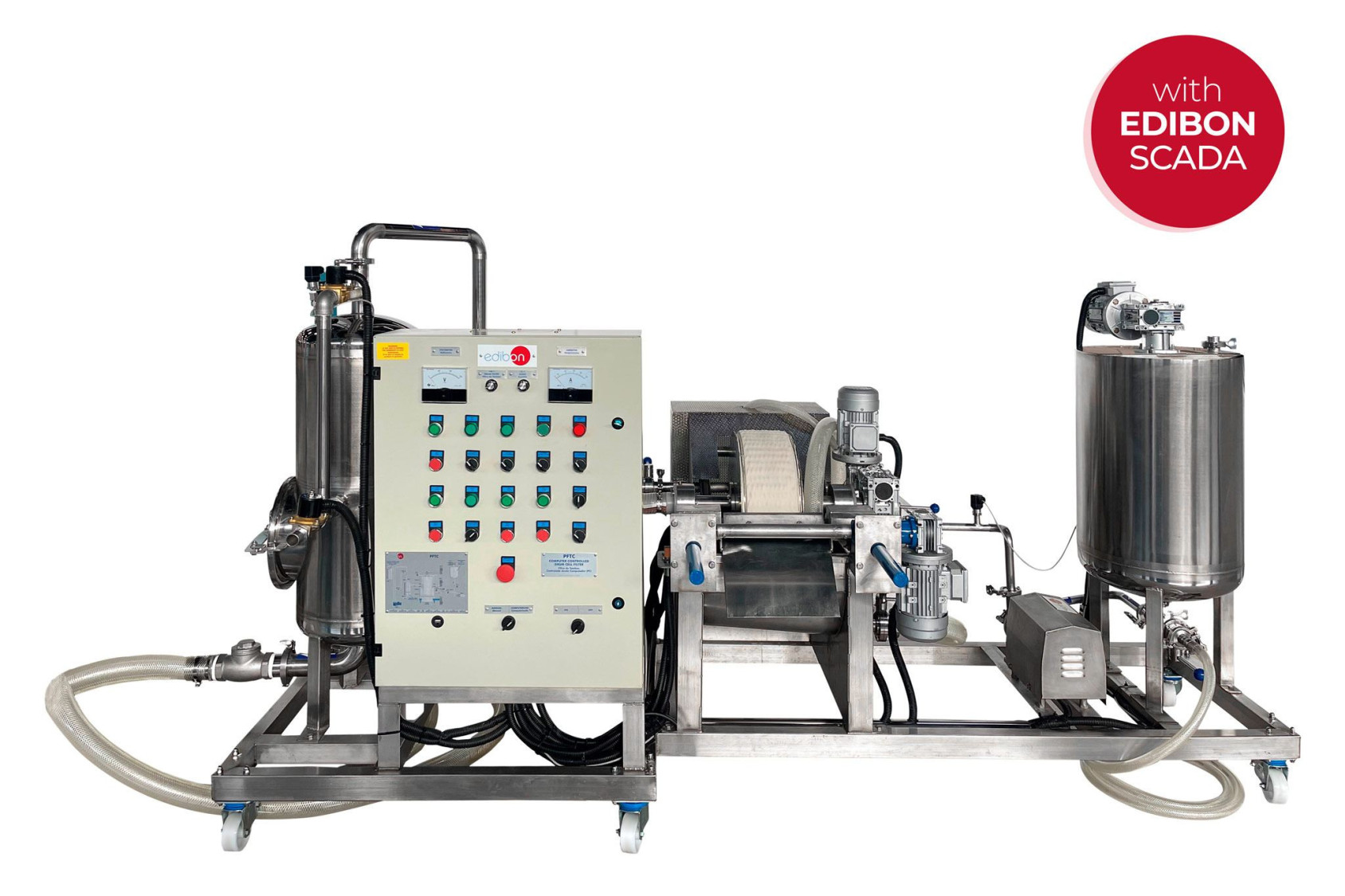

El Filtro de Tambor Controlado desde Computador (PC), "PFTC", es un equipo que permite estudiar la filtración de líquidos con sólidos en suspensión y la observación del funcionamiento de un tambor filtrante, permitiendo su uso para investigar la filtración de múltiples disoluciones con sólidos en suspensión y lodos de amplia variedad y composición.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

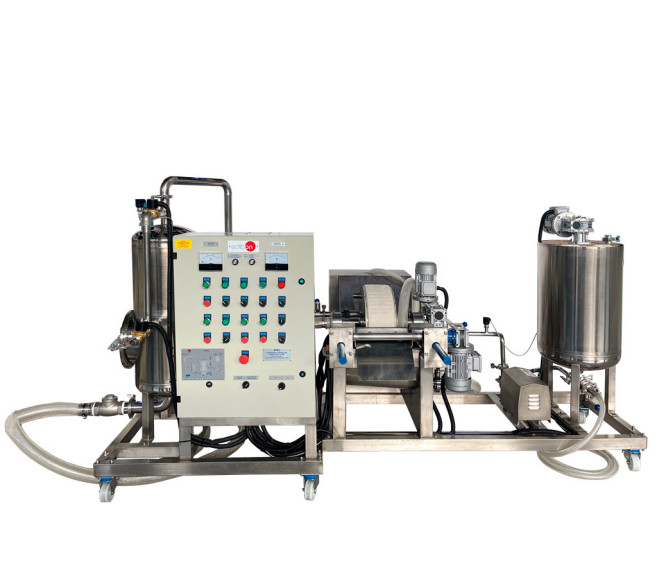

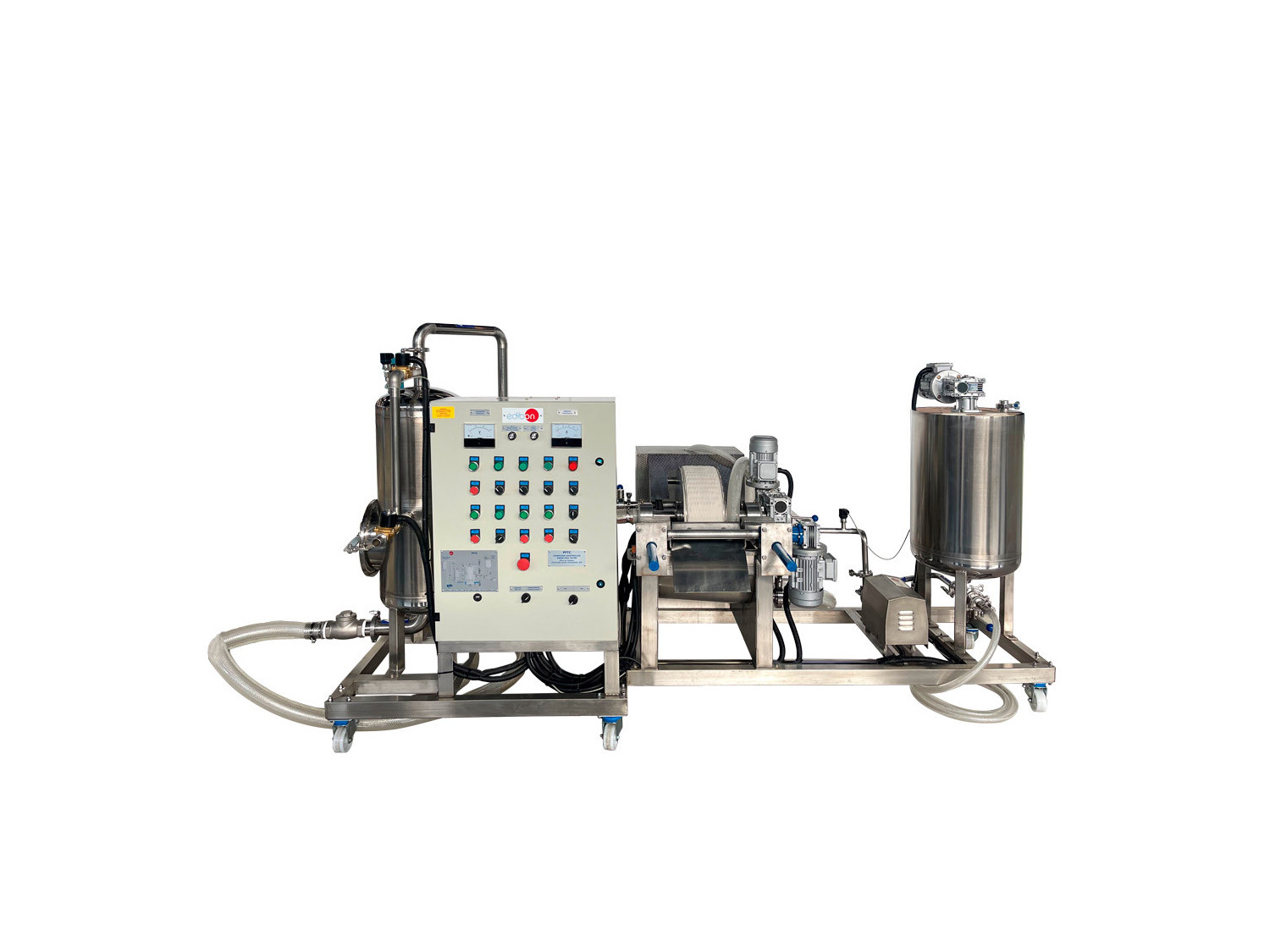

El Filtro de Tambor Controlado desde Computador (PC), "PFTC", es un equipo que permite estudiar la filtración de líquidos con sólidos en suspensión y la observación del funcionamiento de un tambor filtrante, permitiendo su uso para investigar la filtración de múltiples disoluciones con sólidos en suspensión y lodos de amplia variedad y composición.

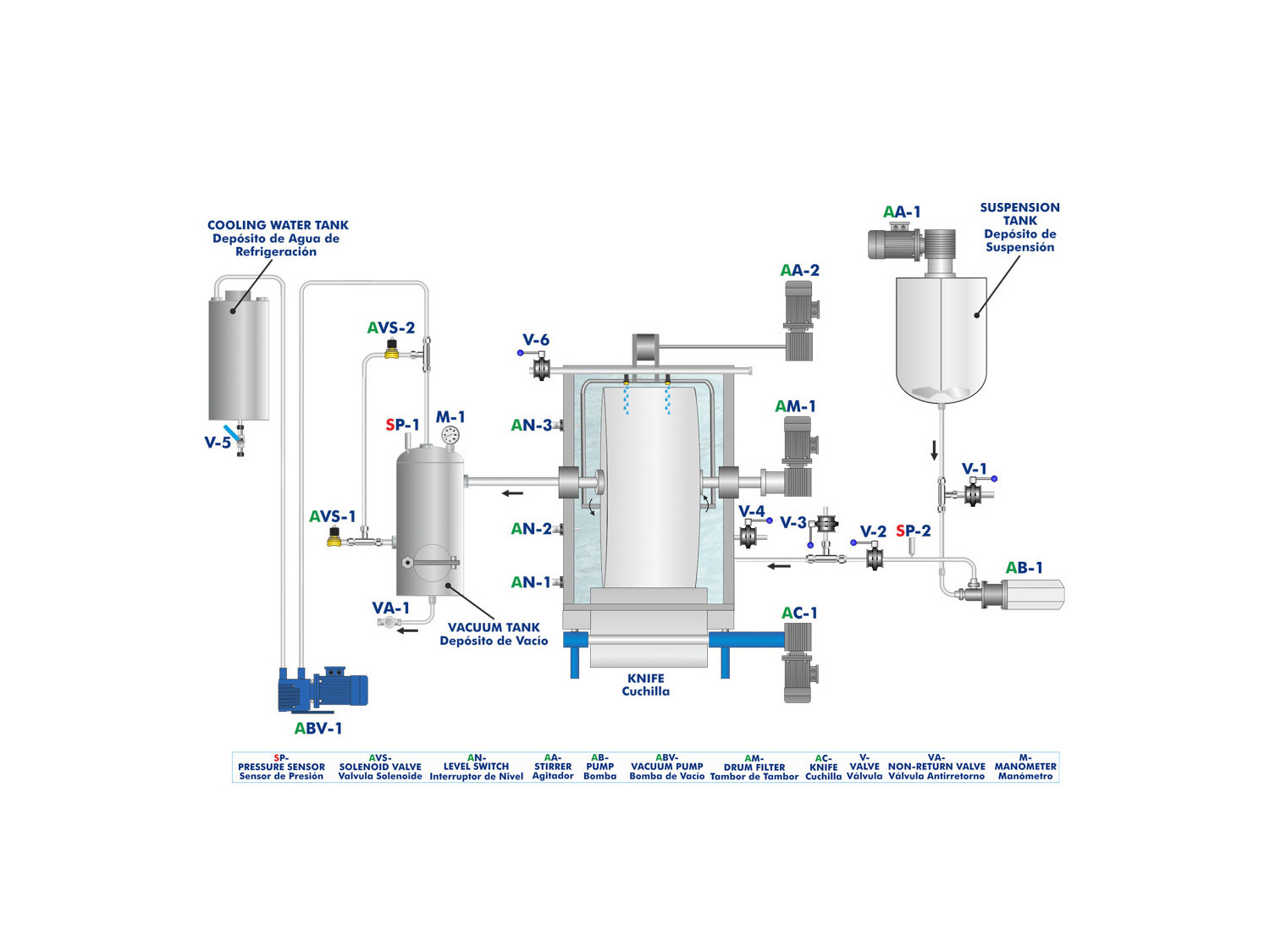

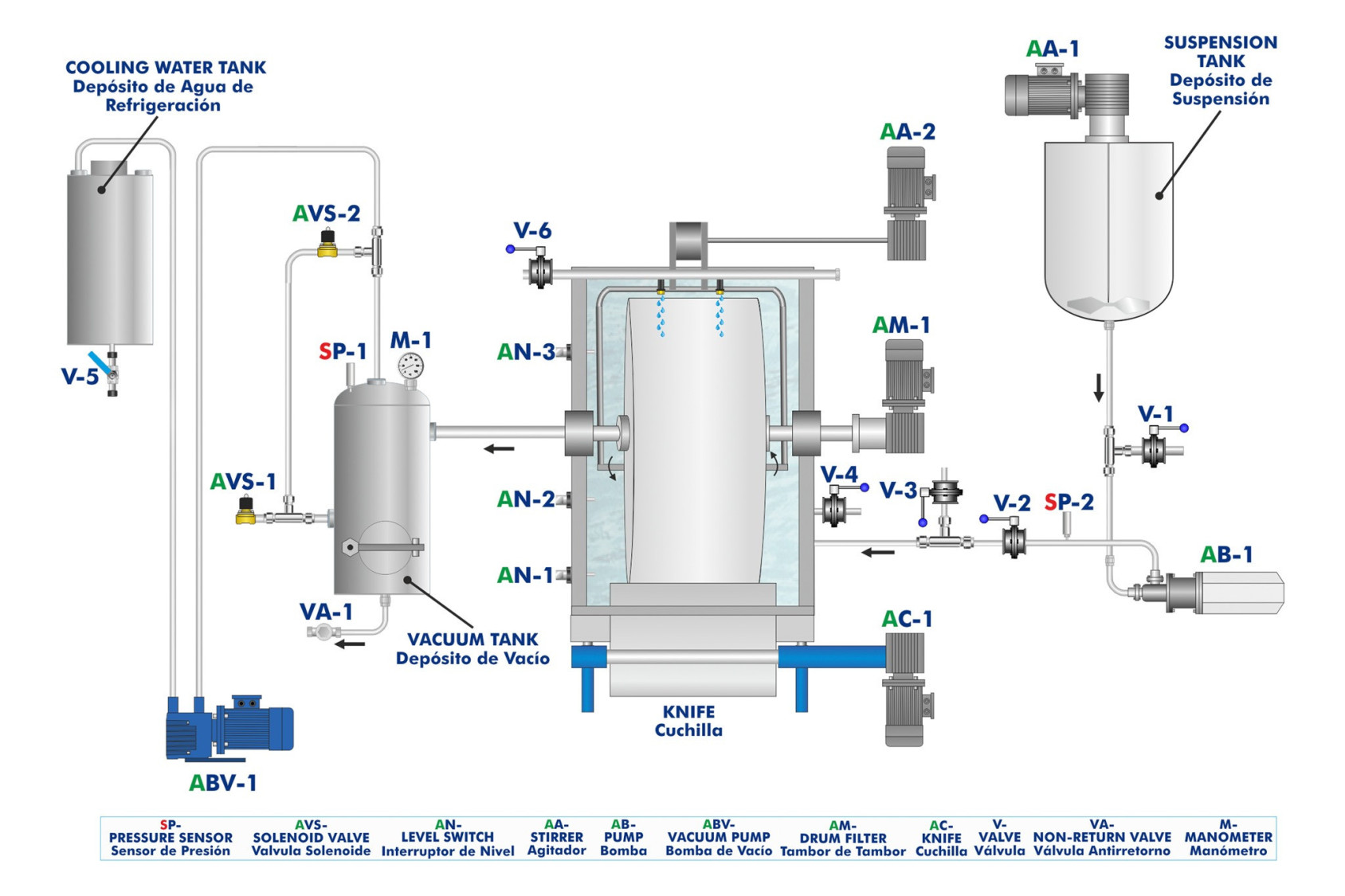

Se introduce en el sistema agua con sólidos en suspensión. Una bomba controlada desde computador (PC) impulsa el fluido al depósito del tambor. Antes de su entrada al depósito un sensor mide la presión del fluido.

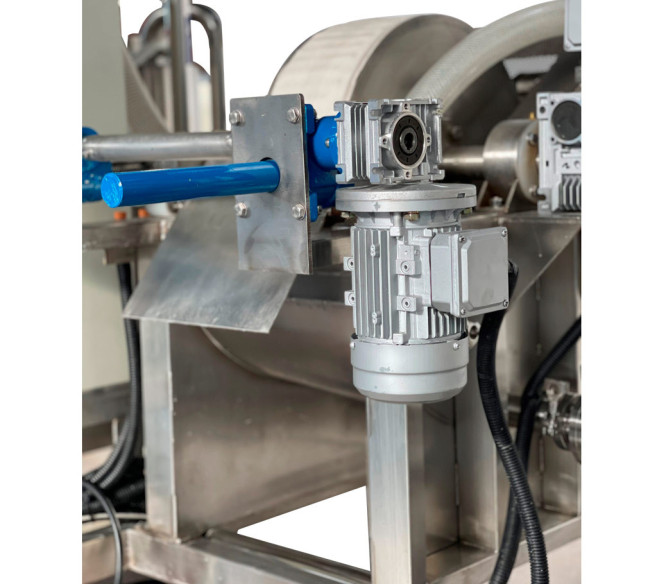

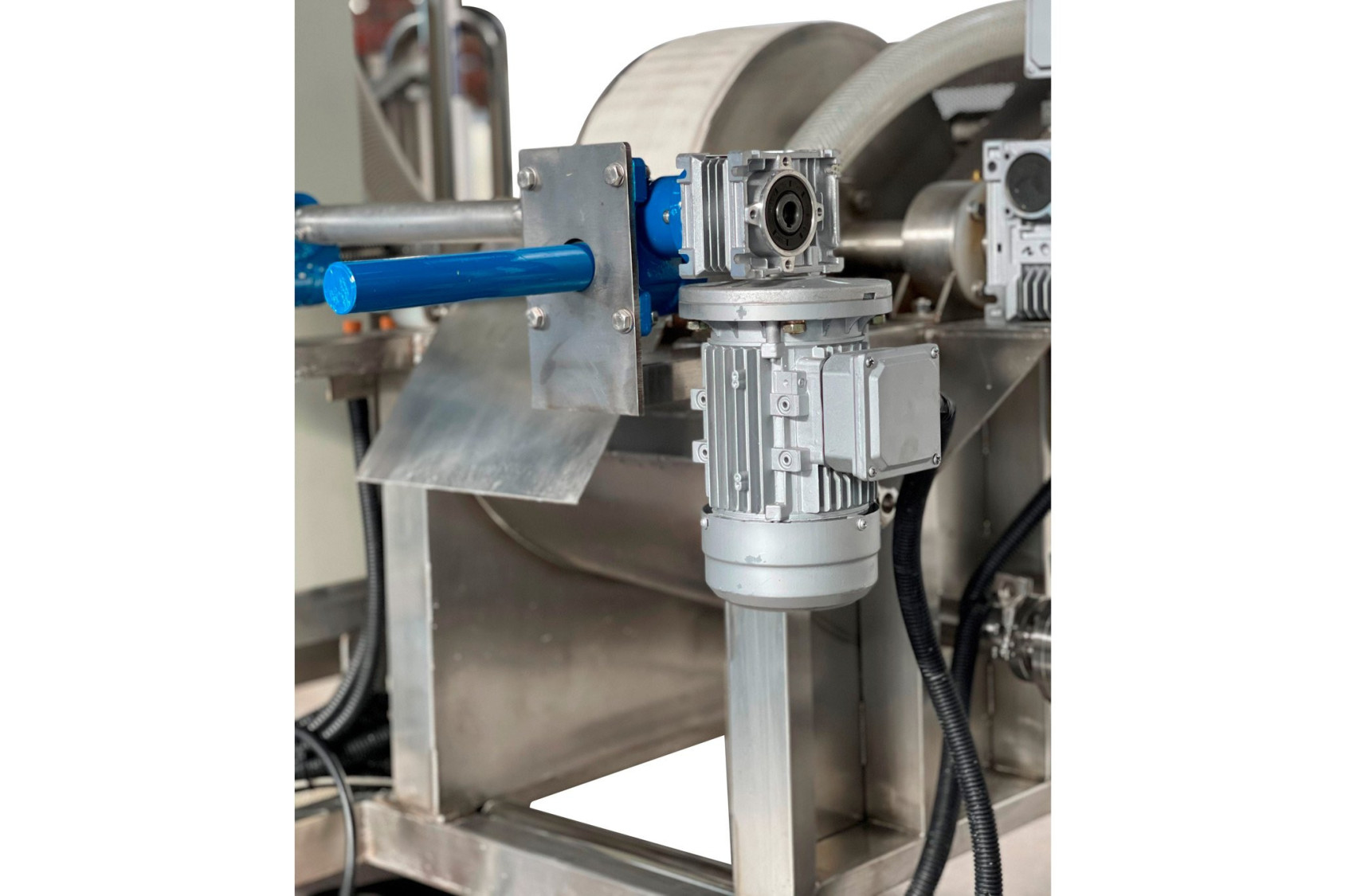

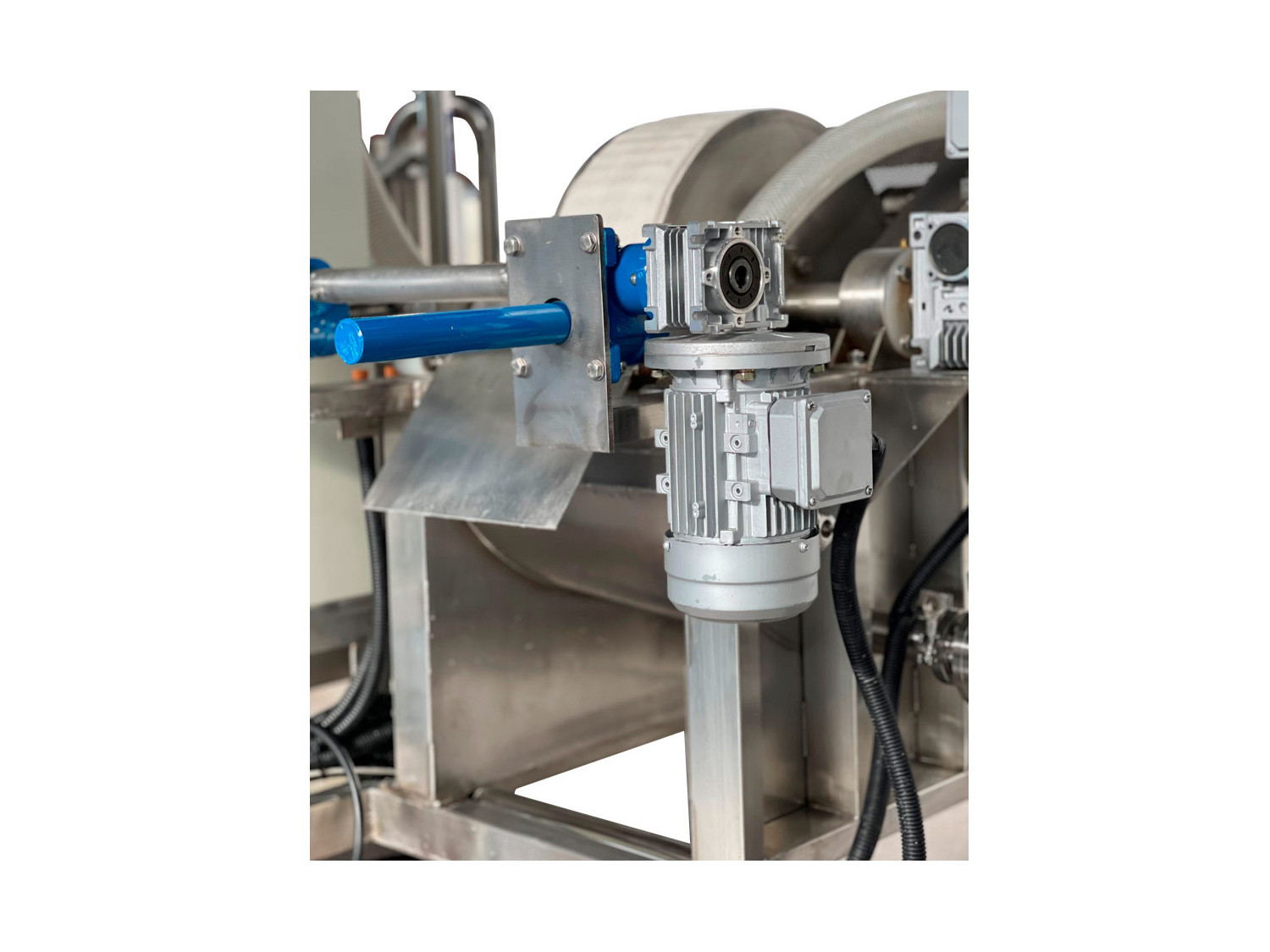

En este depósito hay un agitador que mantiene mezclada el agua con las suspensiones. El tambor rotatorio está recubierto por una tela filtrante, y la parte sumergida en el depósito filtra el agua de manera que el agua limpia pasa a través de la tela y las suspensiones quedan en la superficie del tambor. De esta manera, al girar el tambor, la capa de suspensiones toma consistencia formando una torta y antes de volver a entrar en el depósito en una segunda vuelta, se corta con una cuchilla. Este depósito cuenta con interruptores de nivel para mantener constante el volumen de agua.
La torta se forma aplicando vacío en la parte interna del tambor mediante una bomba de vacío controlada desde computador (PC) y un depósito de vacío controlado mediante dos válvulas de solenoides.
Cuando se corta la torta, cae a un depósito colector y el agua filtrada pasa al depósito de vacío.
El depósito de vacío, el depósito de alimentación y el depósito del tambor tienen valvulas para vaciarse cuando sea necesario.

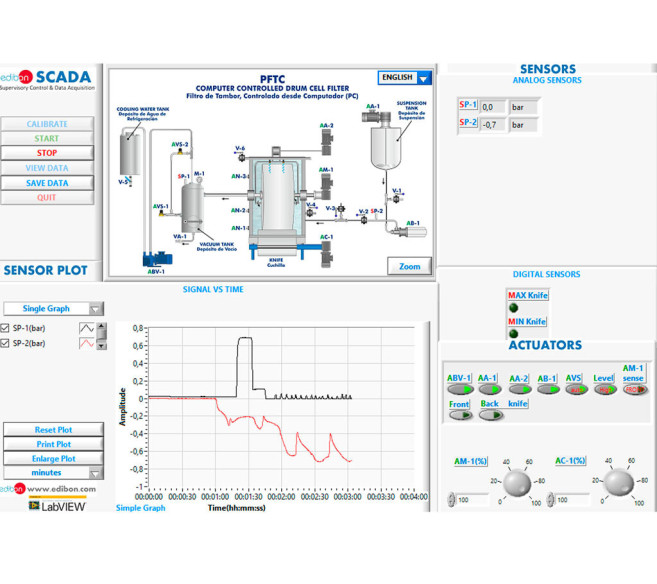

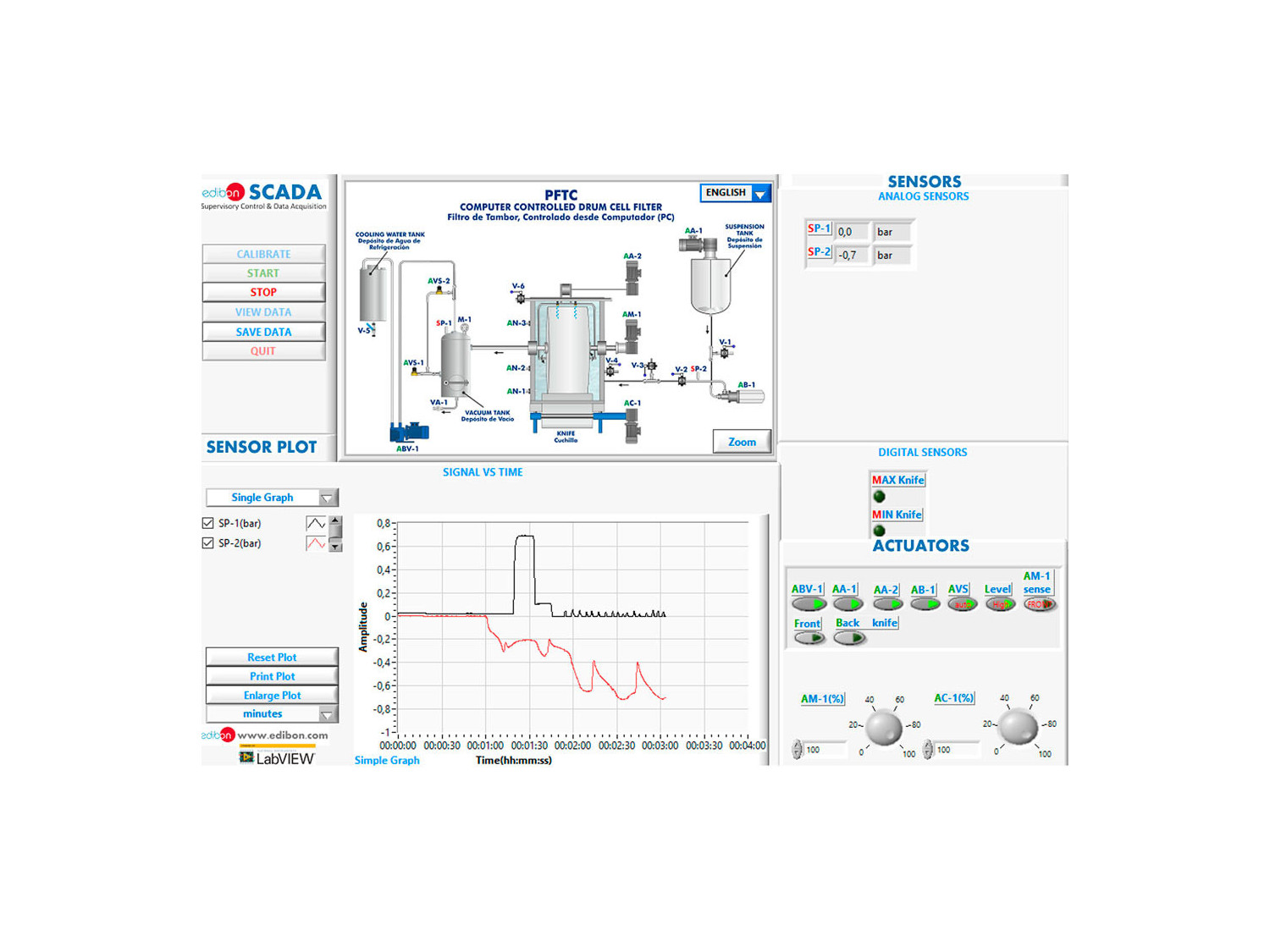

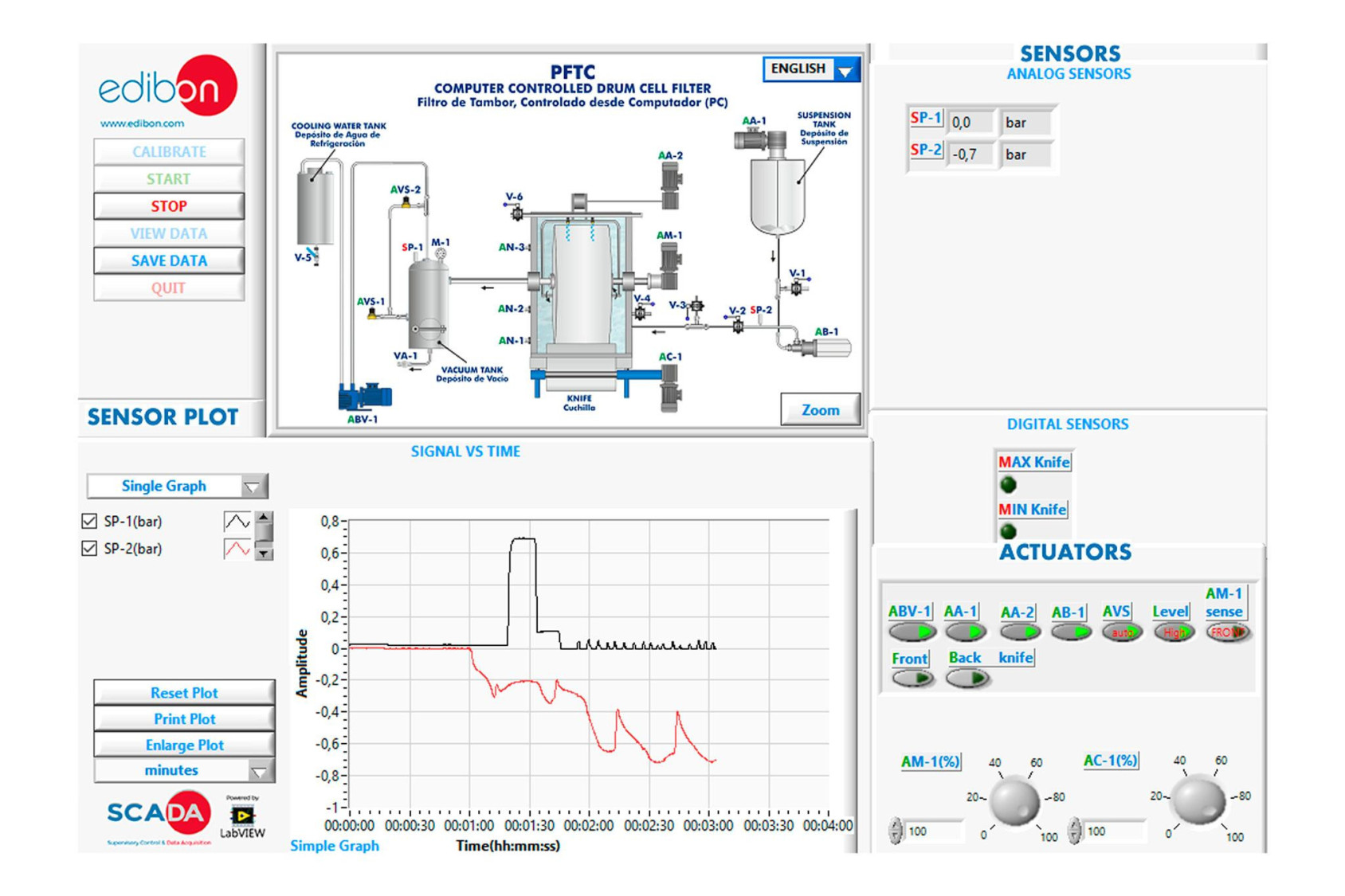

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del proceso de filtración de sólidos en suspensión y comprender el mecanismo de un filtro de tambor.
- Estudio de la formación de la torta filtrante mediante la Ley de Darcy.
- Observación del caudal volumétrico y másico y del grosor de la torta filtrante.
- Variación de la masa y espesor de la torta dependiendo del volumen de filtrado.
- Variación de la masa y espesor de la torta filtrante en función de las revoluciones del tambor.
- Balance de masa en función de la velocidad de agitación de la suspensión.
- Balance de masa en función de la velocidad de agitación en el depósito del tambor.
- Calibración de sensores
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo PFTC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo PFTC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
