MTE3 Equipo de Transmisión Epicicloidal (3 elementos)

EPICYCLIC GEAR UNIT (3 ELEMENTS) - MTE3

SISTEMAS INNOVADORES

El Equipo de Transmisión Epicicloidal (3 elementos), "MTE3", consta de tres conjuntos de engranajes epicicloidales acoplados. Ello permitirá al estudiante llevar a cabo experimentos de diferentes relaciones de reducción así como las conversiones de par.

Ver descripción general

Descripción General

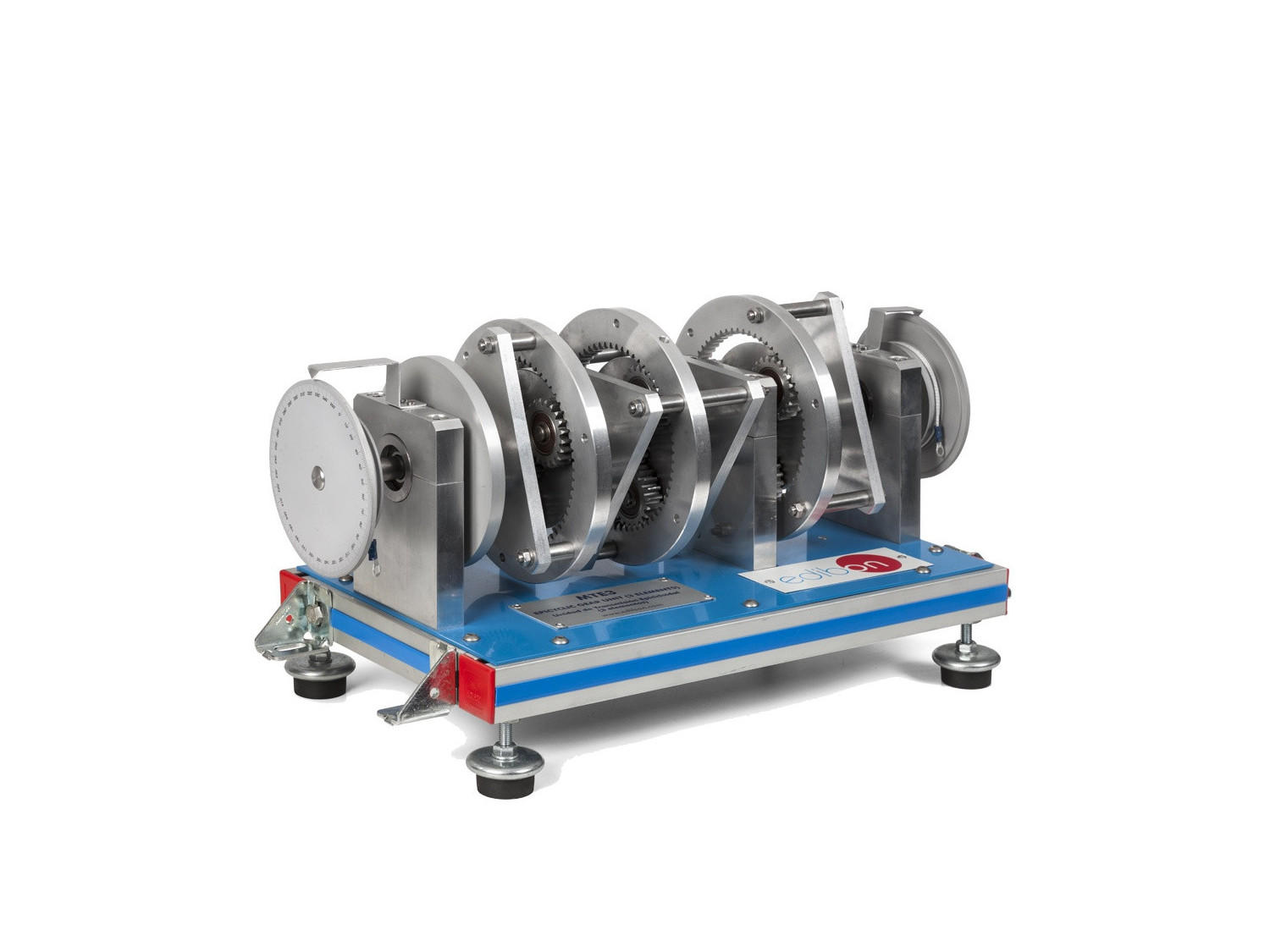

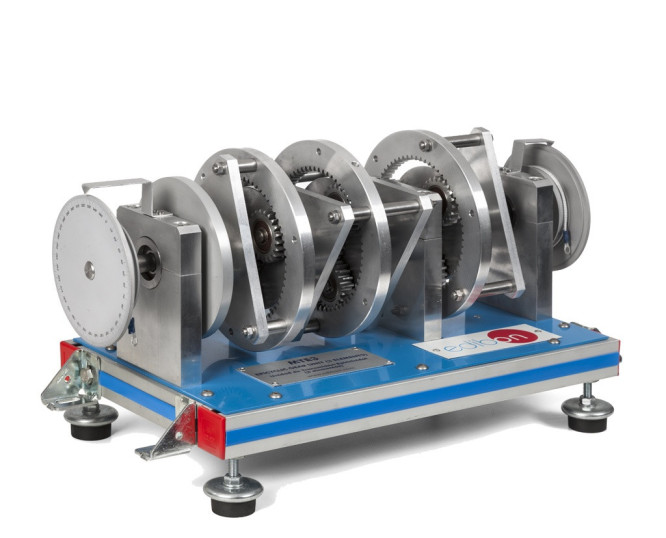

El equipo de Transmisión Epicicloidal (3 elementos), "MTE3", consta de tres conjuntos de engranajes epicicloidales acoplados. Ello permitirá al estudiante llevar a cabo experimentos de diferentes relaciones de reducción así como las conversiones de par.

Los engranajes epicicloidales instalados en el equipo "MTE3", son iguales y están compuestos de los siguientes elementos:

  • Engranajes planetario (Z=21).
  • Set de engranajes satélites (Z=21).
  • Corona (Z=63).

El equipo consta de dos discos graduados que están situados en los ejes de entrada y salida, que nos permitirán comprobar las relaciones de velocidad y par dependiendo de la aplicación de los distintos frenos.

La potencia llega a los conjuntos epicicloidales por los engranajes centrales planetarios.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostrar el funcionamiento de un sistema de engranajes epicicloidal.
  2. Determinar y verificar la velocidad y la relación de par entre el eje de entrada y salida.
  3. Estudio de la ventaja mecánica y de la eficiencia de un sistema planetario.
  4. Determinar el desplazamiento angular a la entrada y la salida y compararla con la relación calculada.
  5. Determinar el mínimo esfuerzo a la entrada para elevar una carga a la salida.

Selección de marchas:

  1. Primera marcha.
  2. Segunda marcha.
  3. Tercera marcha o directa.
  4. Marcha atrás.
  5. Punto muerto.

Transmisión de potencia:

  1. Comprobación de la relación entre el par motor de entrada y el par motor de salida.
