TFLVB Equipo de Transferencia de Calor, Flujo Laminar/Viscoso

LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVB

SISTEMAS INNOVADORES

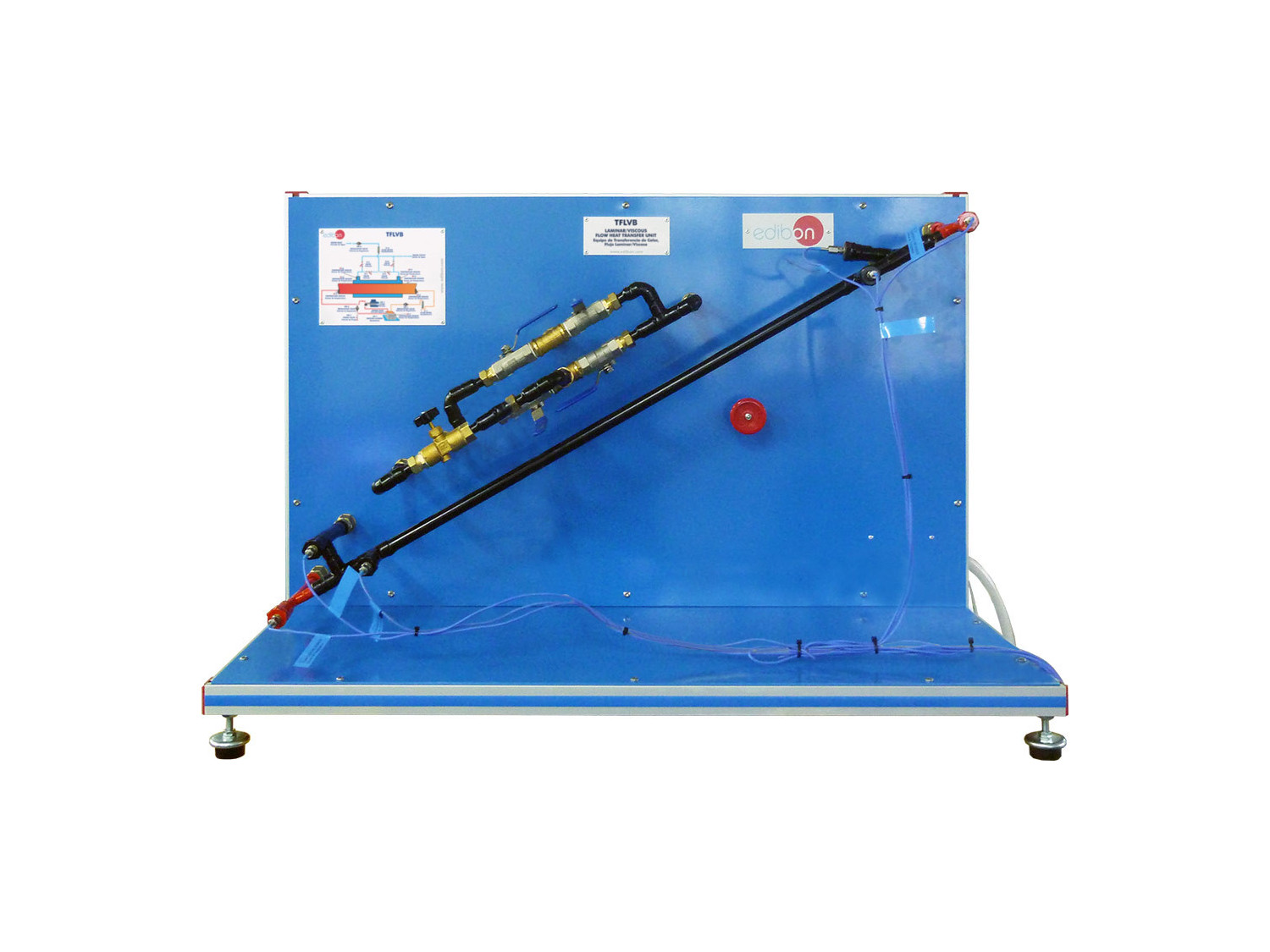

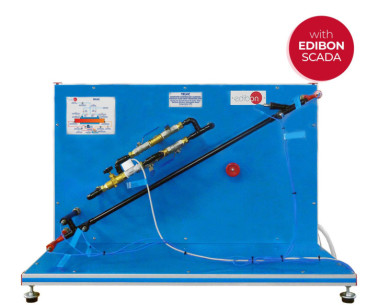

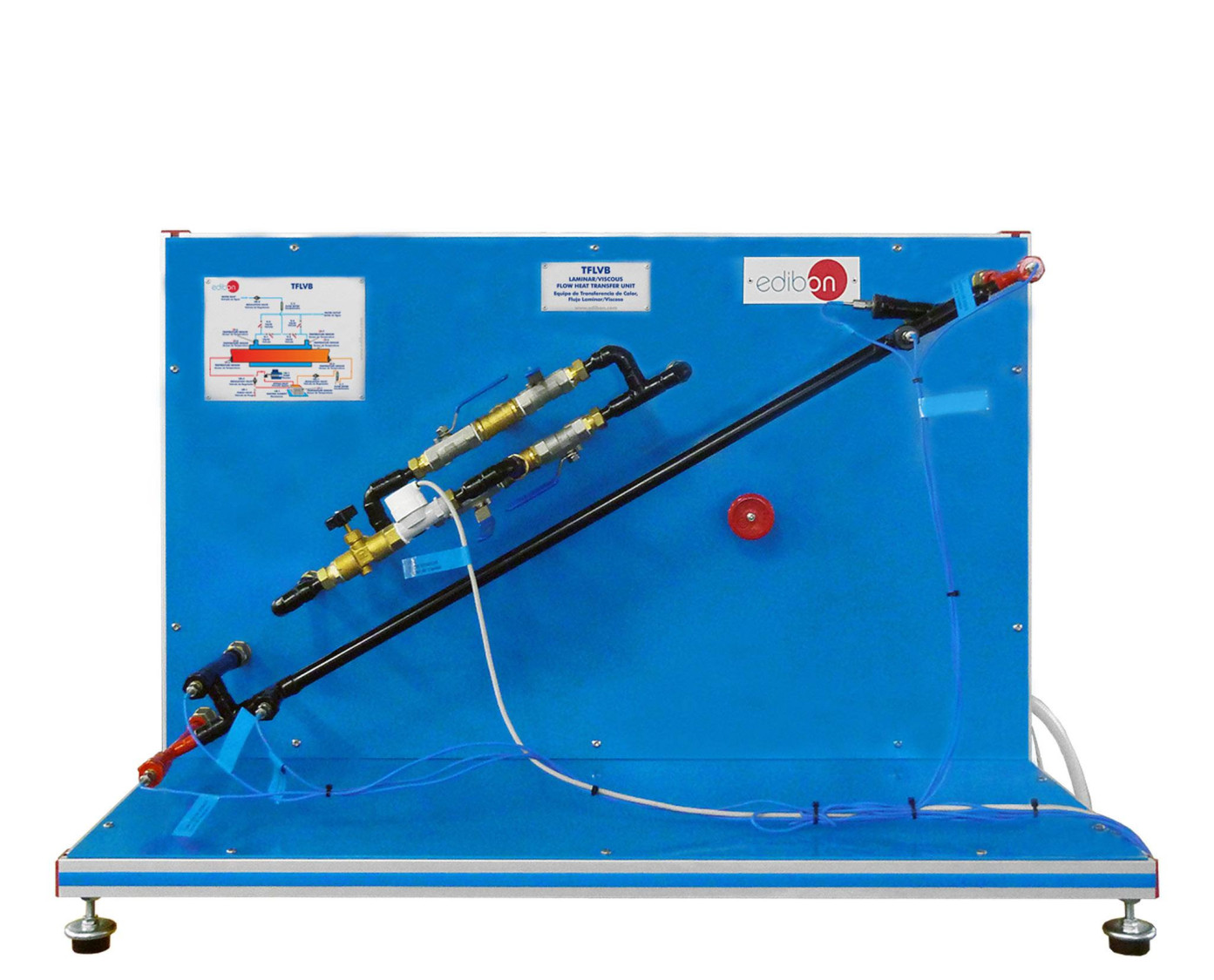

El Equipo de Transferencia de Calor, Flujo Laminar/Viscoso, "TFLVB", es un equipo a escala de laboratorio diseñado para estudiar latransferencia de calor entre aceite caliente que fluye en régimen laminar a través de un tubo interno y agua fría que fluye a través de unanillo (área con forma anular).

Ver descripción general

Descripción General

El Equipo de Transferencia de Calor, Flujo Laminar/Viscoso, "TFLVB", es un equipo a escala de laboratorio diseñado para estudiar latransferencia de calor entre aceite caliente que fluye en régimen laminar a través de un tubo interno y agua fría que fluye a través de unanillo (área con forma anular).

Circuito de aceite (fluido caliente):

  • El aceite caliente fluye a lo largo de un circuito cerrado por el tubo interno del intercambiador. Una resistencia eléctrica, ubicada en eltanque de calentamiento, calienta el aceite hasta una determinada temperatura. El aceite sale del tanque impulsado por una bomba.El caudal de aceite se mide con un medidor de caudal. El aceite se enfría a largo del intercambiador y luego retorna al tanque decalentamiento, comenzando un nuevo ciclo. Hay una válvula de regulación a la entrada del tanque de calentamiento para determinarel caudal de aceite caliente en el circuito.El flujo de aceite también se puede controlar mediante la variación de la velocidad de la bomba a través del potenciómetro (en laconsola electrónica) y mediante la válvula de regulación ubicada en el bypass.Se dispone de una válvula de purga en el circuito para el vaciado y la limpieza del circuito y del tanque de calentamiento.

Circuito de agua (fluido frío):

  • El agua fría proviene de la red y fluye a través del anillo formado entre el tubo interno y el tubo externo del intercambiador.El flujo de agua fría se controla mediante una válvula de regulación y se mide con un medidor de caudal. El agua entra al intercambiadory aumenta su temperatura. Finalmente, el agua sale del sistema.El agua fría puede entrar al intercambiador por ambos extremos (flujo en equicorriente o contracorriente), dependiendo de la posiciónde las válvulas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de un intercambiador de calor de tubos concéntricos con flujo en equicorriente o en contracorriente y en régimen laminar/viscoso.
  2. Balance de energía del intercambiador de calor.
  3. Determinación de los coeficientes de transferencia de calor superficial en el lado del aceite y en el lado del agua y determinación del coeficiente global de transferencia de calor.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Relación entre el número de Nusselt y el número de Graetz para número de Reynolds de hasta 1400.
