THER Equipo de Intercambiadores de Calor en Refrigeración

HEAT EXCHANGERS IN THE REFRIGERATION UNIT - THER

SISTEMAS INNOVADORES

El equipo "THER" consiste en un circuito de refrigeración con los intercambiadores de calor más usuales en circuitos de refrigeración.

Ver descripción general

Descripción General

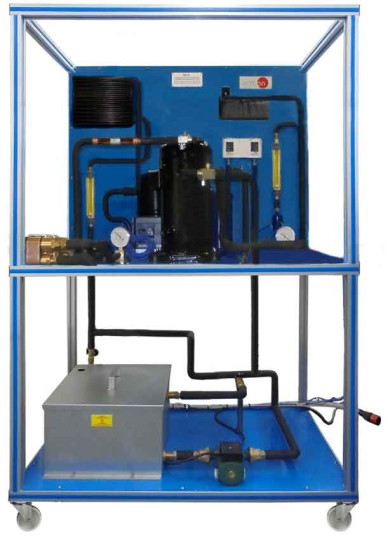

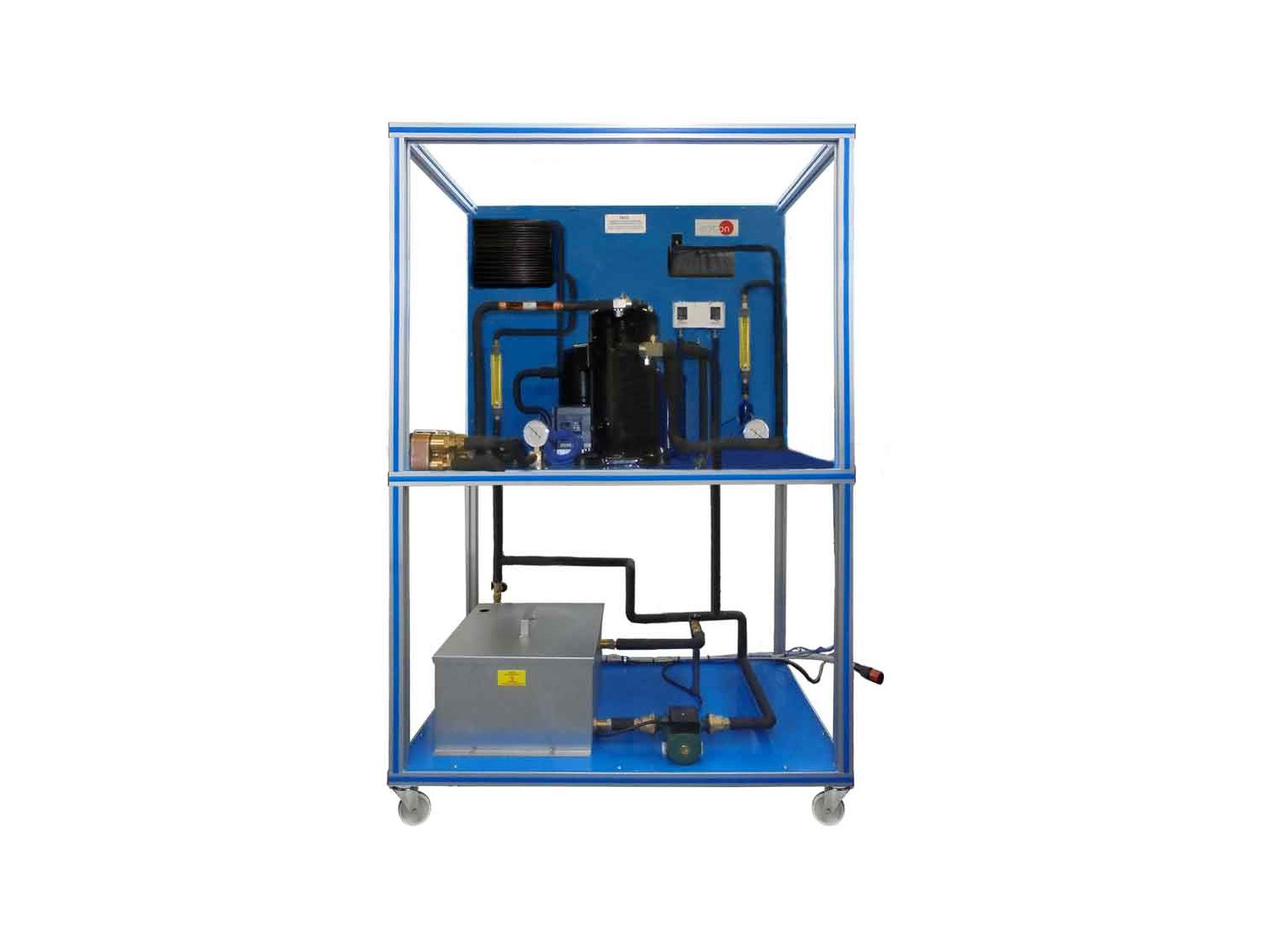

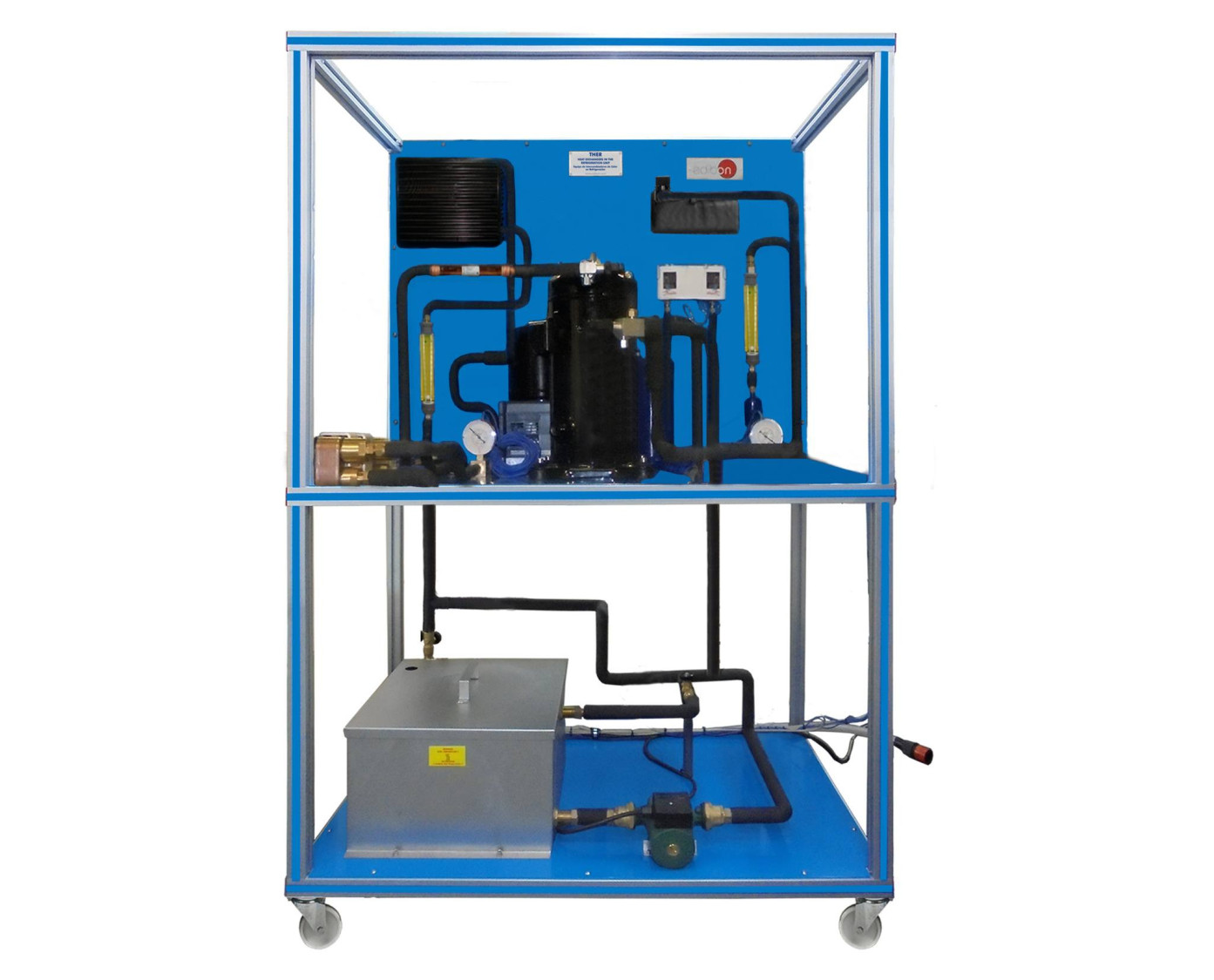

El equipo "THER" consiste en un circuito de refrigeración con los intercambiadores de calor más usuales en circuitos de refrigeración. Todos los elementos están montados en el panel frontal del equipo de forma clara.

El evaporador es un intercambiador de calor de tubos y aletas refrigerado por aire y un intercambiador de calor de placas calentado por agua.

Como condensador tenemos un intercambiador de calor coaxial y como sobrecalentador, para estudiar su influencia, un intercambiador de calor de tubos.

Según el tipo de instalación y el modo de trabajo estos intercambiadores tienen distinta función. Por ejemplo, un mismo intercambiador puede servir de evaporador y también de condensador, como el intercambiador de calor de tubos y aletas.

Para enfriar o calentar en el condensador o evaporador se dispone de un depósito de agua y una bomba que impulsa el agua hasta el intercambiador de calor.

La unidad incluye dos caudalímetros para conocer el agua de calentamiento y el agua de refrigeración empleada en los intercambiadores de calor. Junto con sensores de temperatura ubicados a la entrada y la salida, permite a los estudiantes determinar los flujos de energía intercambiados.

Además, se incluyen manómetros y sensores de temperatura en todos los puntos relevantes de la instalación.

El equipo incluye elementos básicos de circuitos de refrigeración, como compresor, tanque acumulador, filtro para eliminar impurezas, elemento de expansión, presostato de baja y alta presión, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio y visualización de diferentes intercambiadores de calor y su aplicación en refrigeración:
  • Intercambiador de calor coaxial.
  • Intercambiador de calor de tubos y aletas.
  • Intercambiador de calor de placas.
  • Intercambiador de calor de tubos.
  1. Estudio de la posición de montaje correcta.
  2. Determinación de los flujos de energía.
  3. Influencia del sobrecalentamiento y subenfriamiento del refrigerante sobre el ciclo termodinámico.
  4. Diseño de una instalación frigorífica de compresión.
  5. Representación del ciclo termodinámico en el diagrama logarítmico p-h.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R134a.
  2. Diagrama entalpía-presión del refrigerante R134a.
