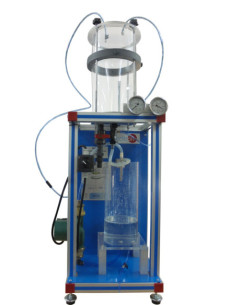

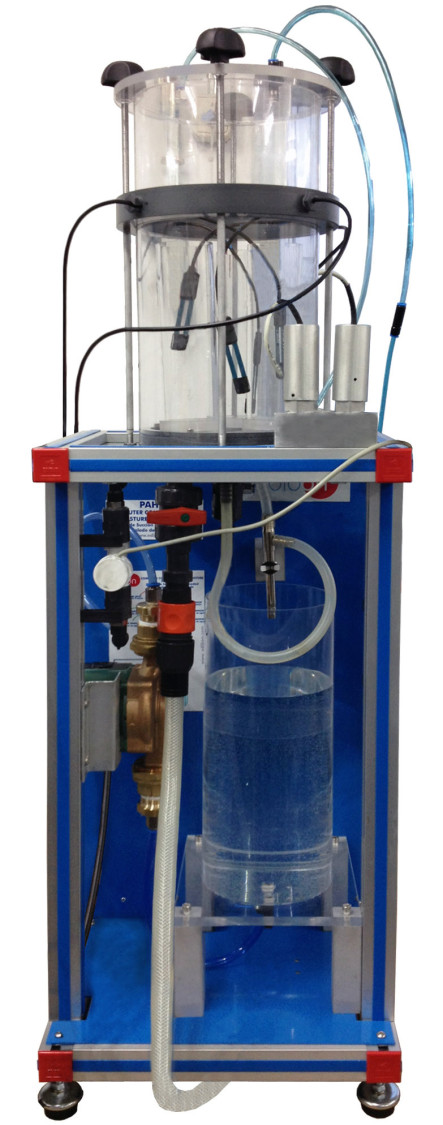

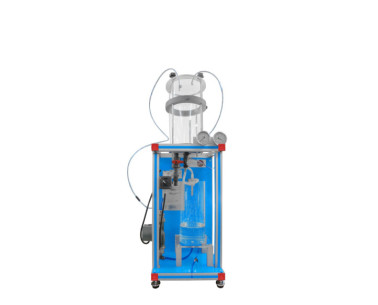

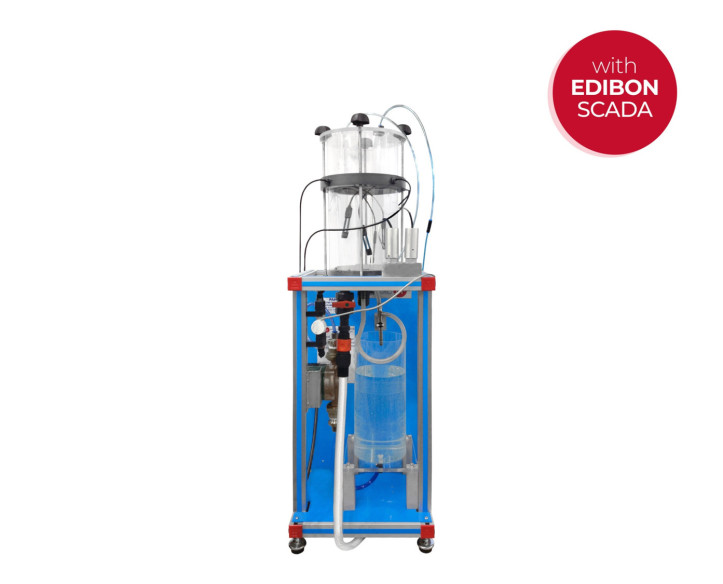

PAHSC Equipo de Succión de la Humedad del Suelo, Controlado desde Computador (PC)

El Equipo de Succión de la Humedad del Suelo Controlado desde Computador (PC), "PAHSC", ha sido diseñado por EDIBON para estudiar y comprender los principios de la retentividad de agua en términos de succión de suelo, la relación entre la retentividad de agua y el suelo, y la derivación de las curvas características de humedad del suelo.

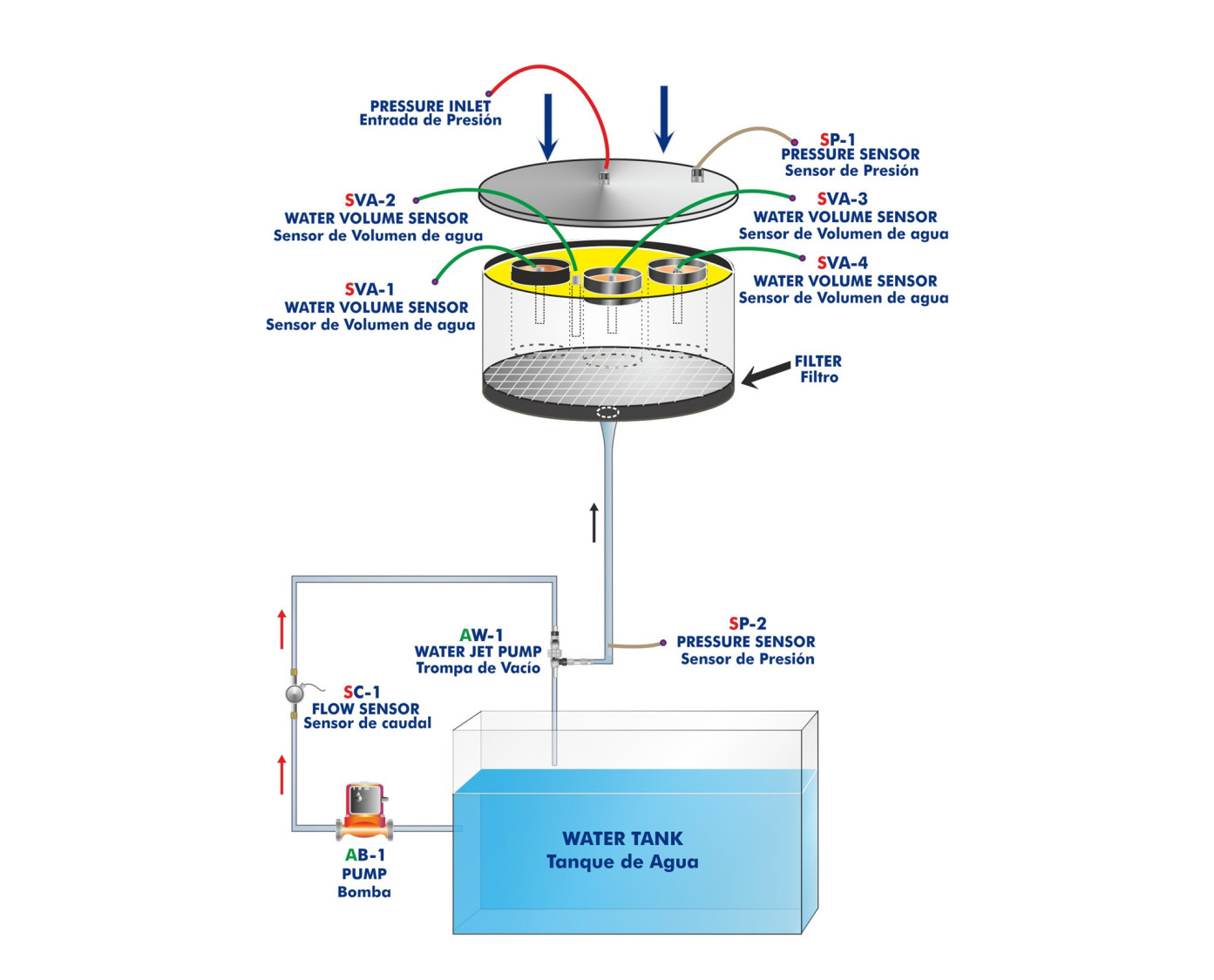

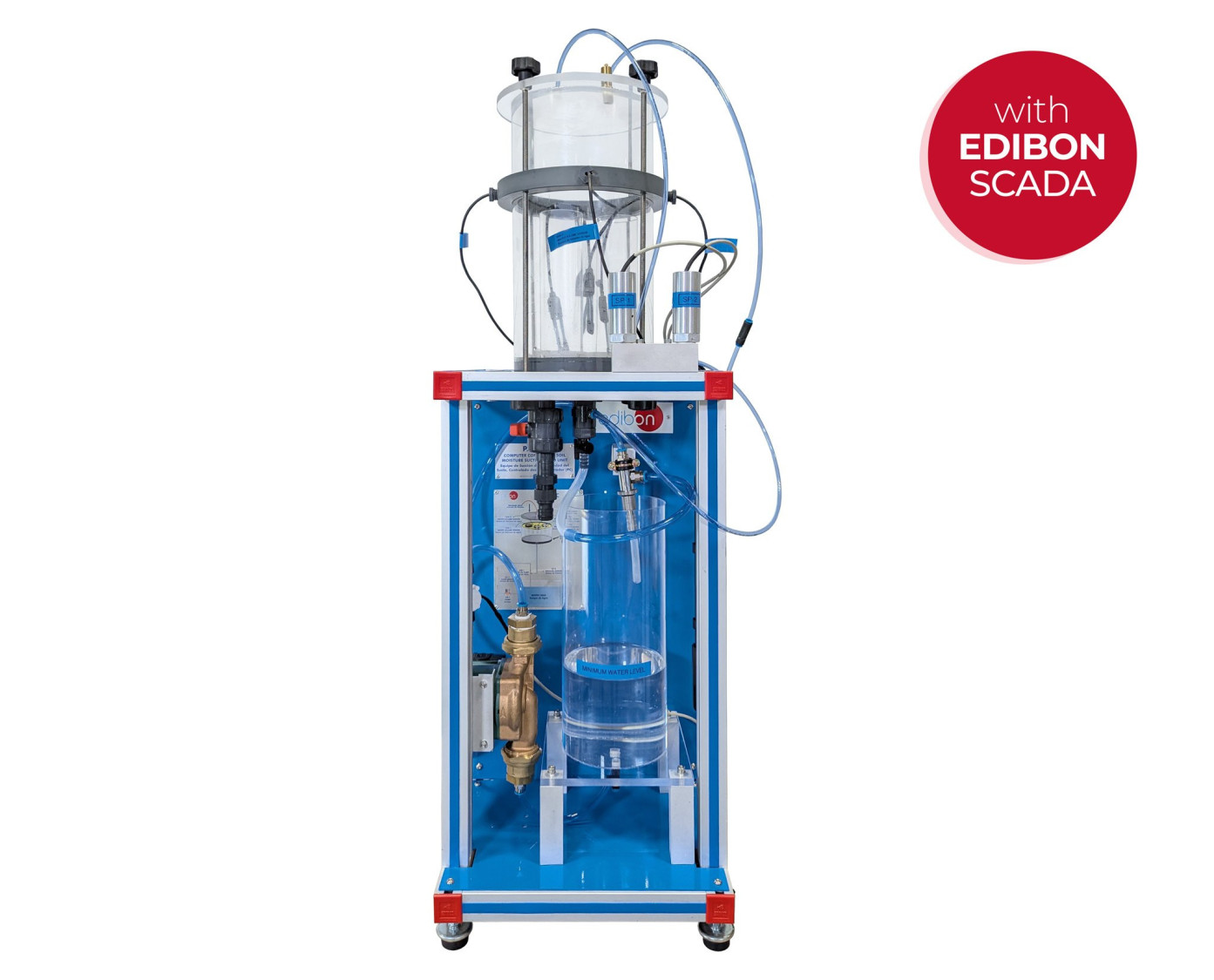

El equipo es lo suficientemente grande para permitir la evaluación simultánea de diferentes muestras y consta de un sistema de succión y de un contenedor de suelos:

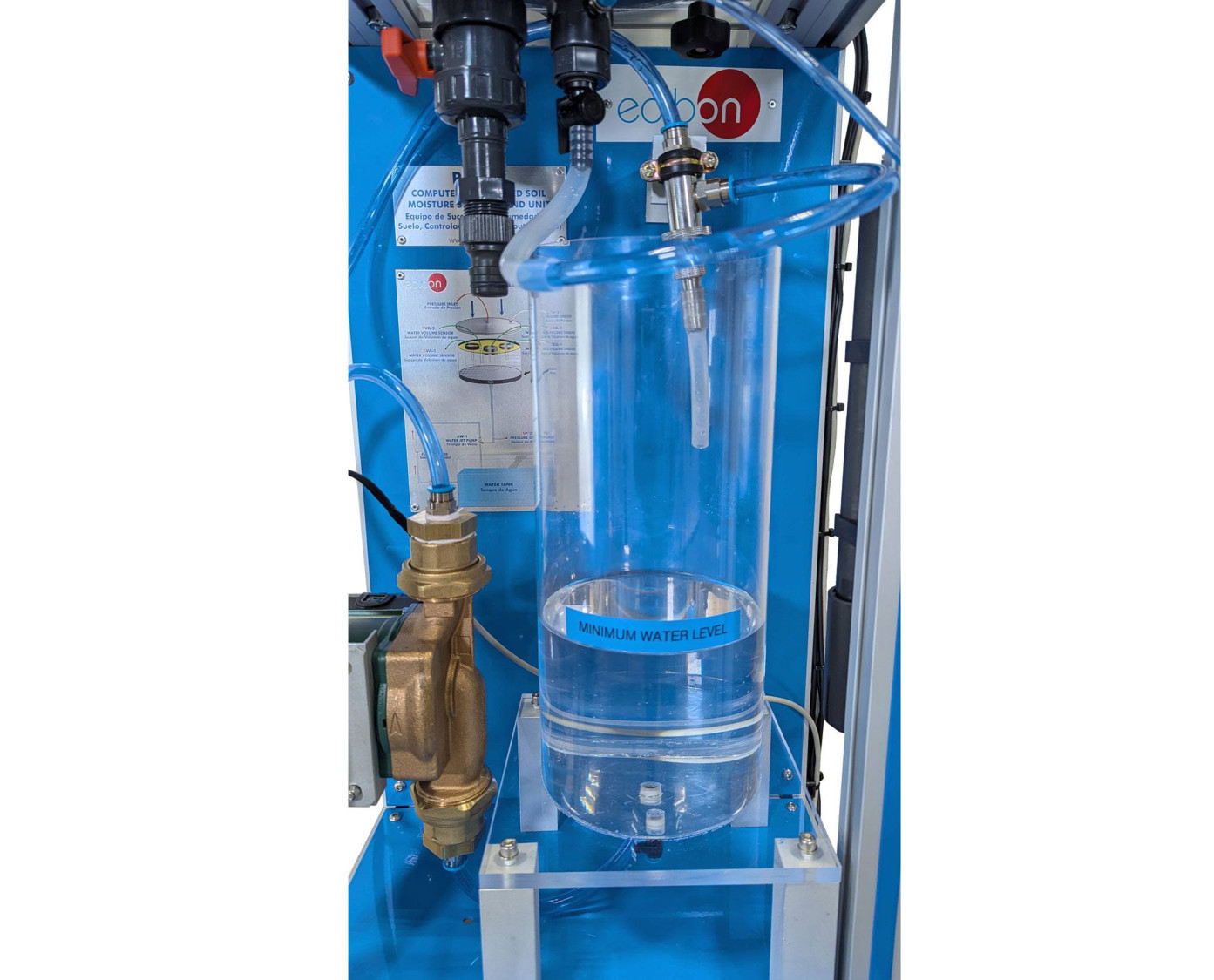

• Sistema de succión: Consta de un circuito de agua que incluye un tanque de agua, una bomba controlada desde computador (PC), una trompa de vacío, un sensor de presión y un sensor de caudal. La bomba impulsa agua desde el tanque de agua y la hace circular a través de la trompa de vacío, la cual succiona el agua del contenedor de suelos.
• Contenedor de suelos: Consta de un depósito cilíndrico relleno de arena saturada (no suministrada) que contiene tres tubos para muestras de suelos. Dentro de la arena se colocan las muestras de suelo y los sensores de volumen de agua. Dispone de una tapa para evitar las pérdidas de agua por evaporación durante las prácticas y varios filtros evitan que la arena se traslade al tanque de agua. El contenedor de suelos incluye un sensor de presión y una entrada de aire (entrada de presión) para estudiar el efecto de la presión atmosférica.

Las muestras de suelos colocadas en la arena están sometidas a una succión. Dicha succión es aplicada por medio de la trompa de vacío y la bomba de agua. Para mantener la succión, es necesario suministrar un volumen de agua.

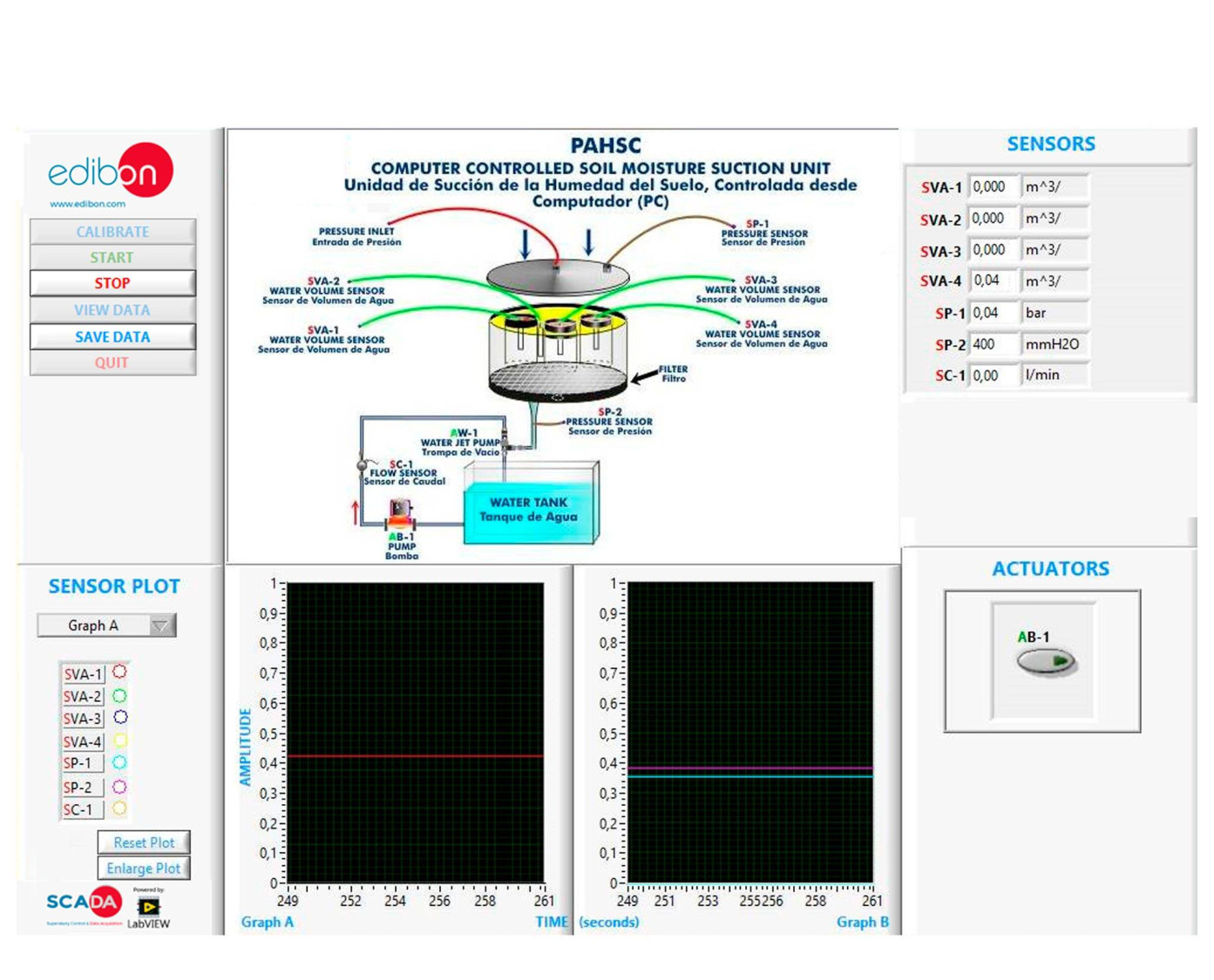

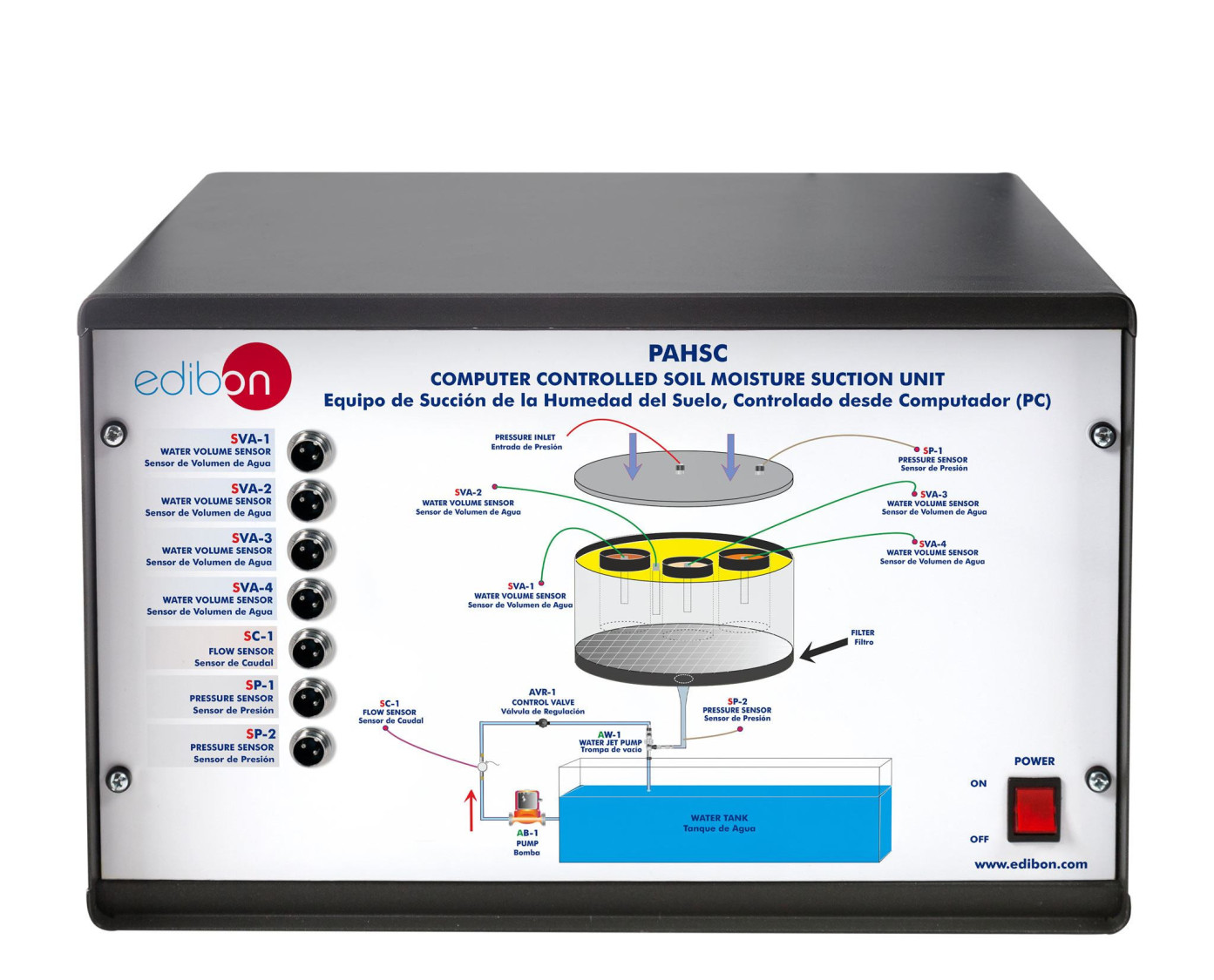

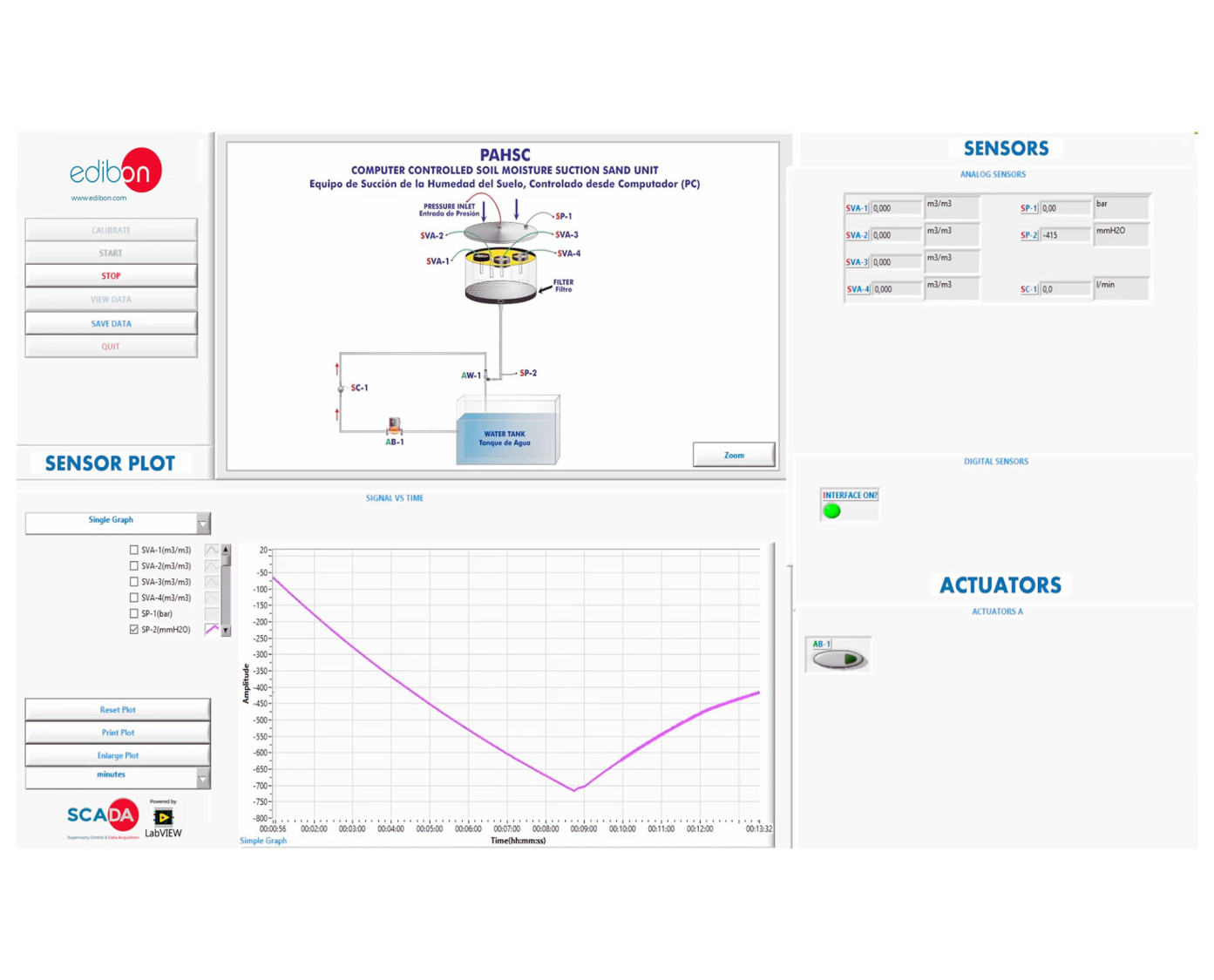

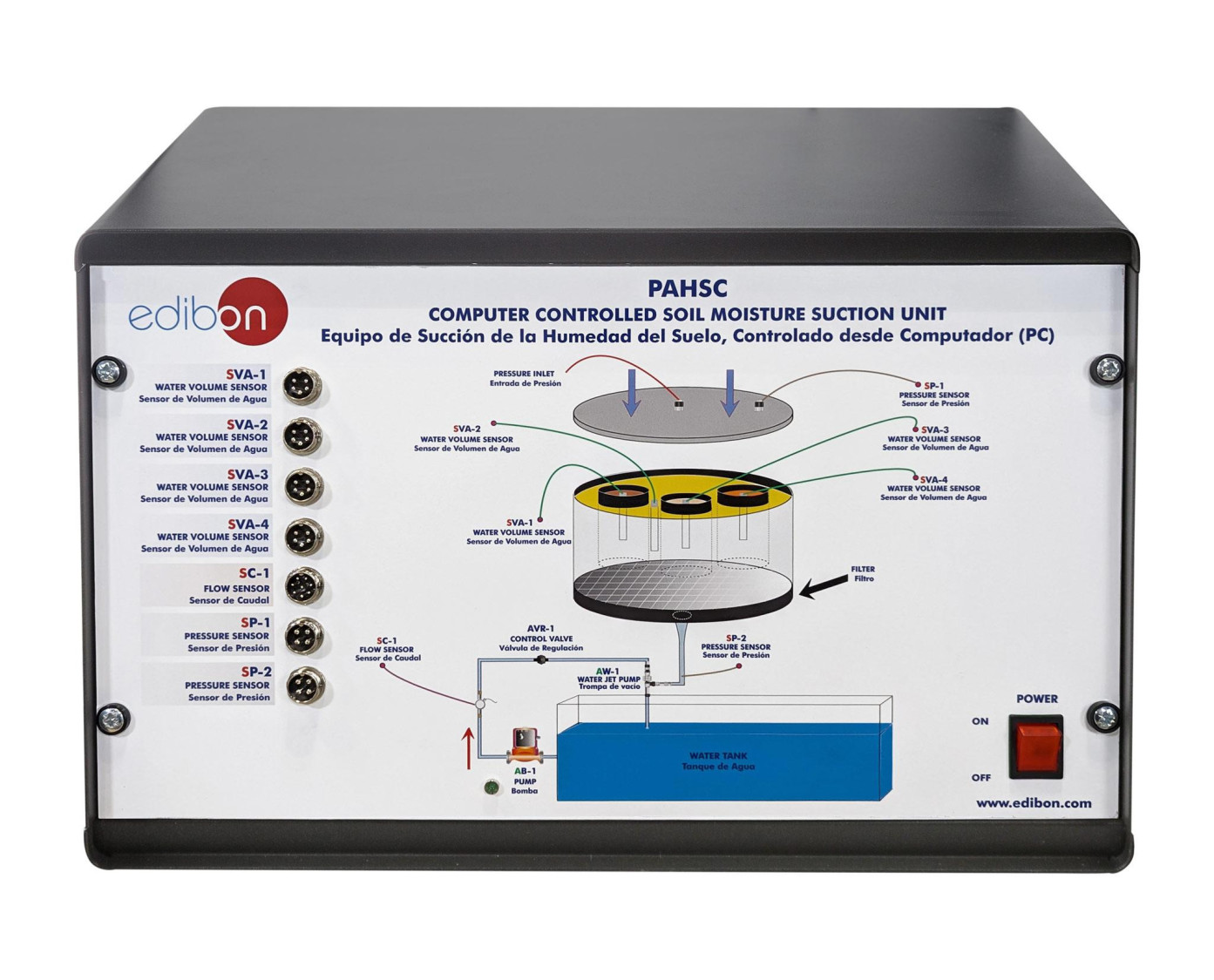

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
