EFAS Equipo de Flujo de Aguas Subterráneas

GROUND WATER FLOW UNIT - EFAS

SISTEMAS INNOVADORES

El Equipo de Flujo de Aguas Subterráneas, "EFAS", permite demostrar los principios hidrológicos del flujo de aguas subterráneas y las aplicaciones de éstos a determinadas construcciones de ingeniería.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

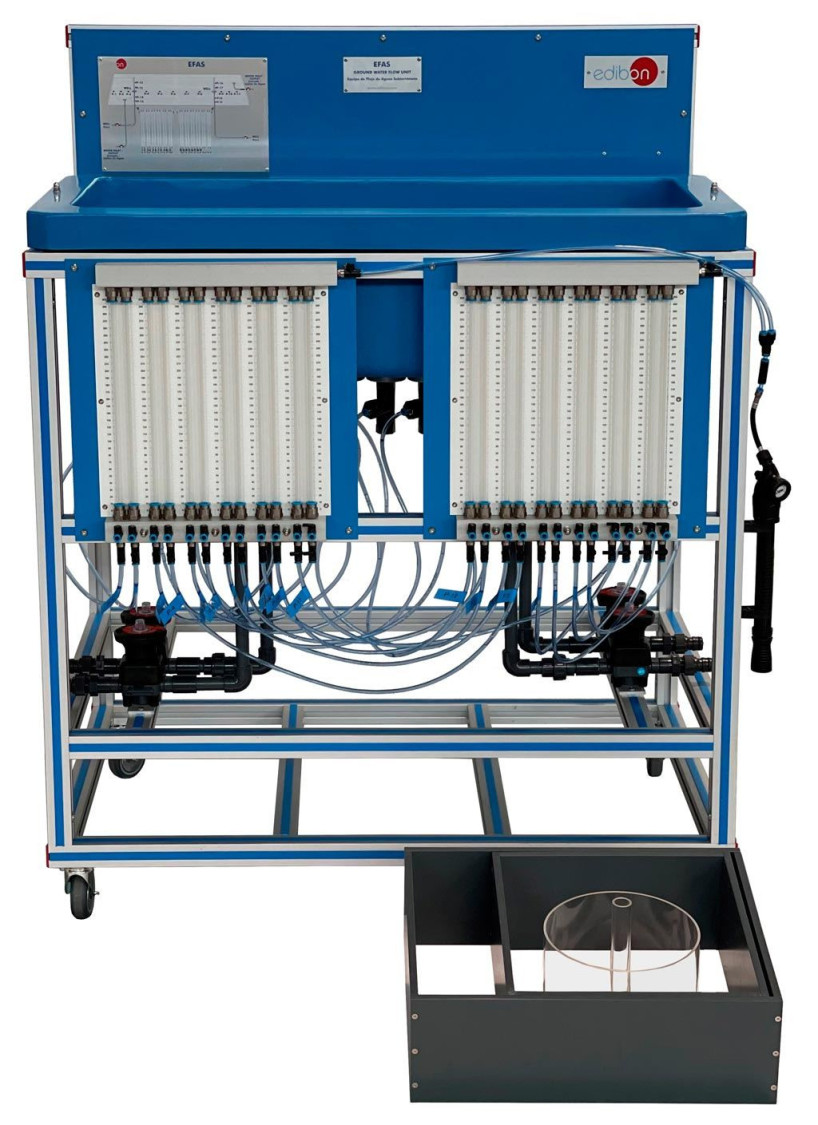

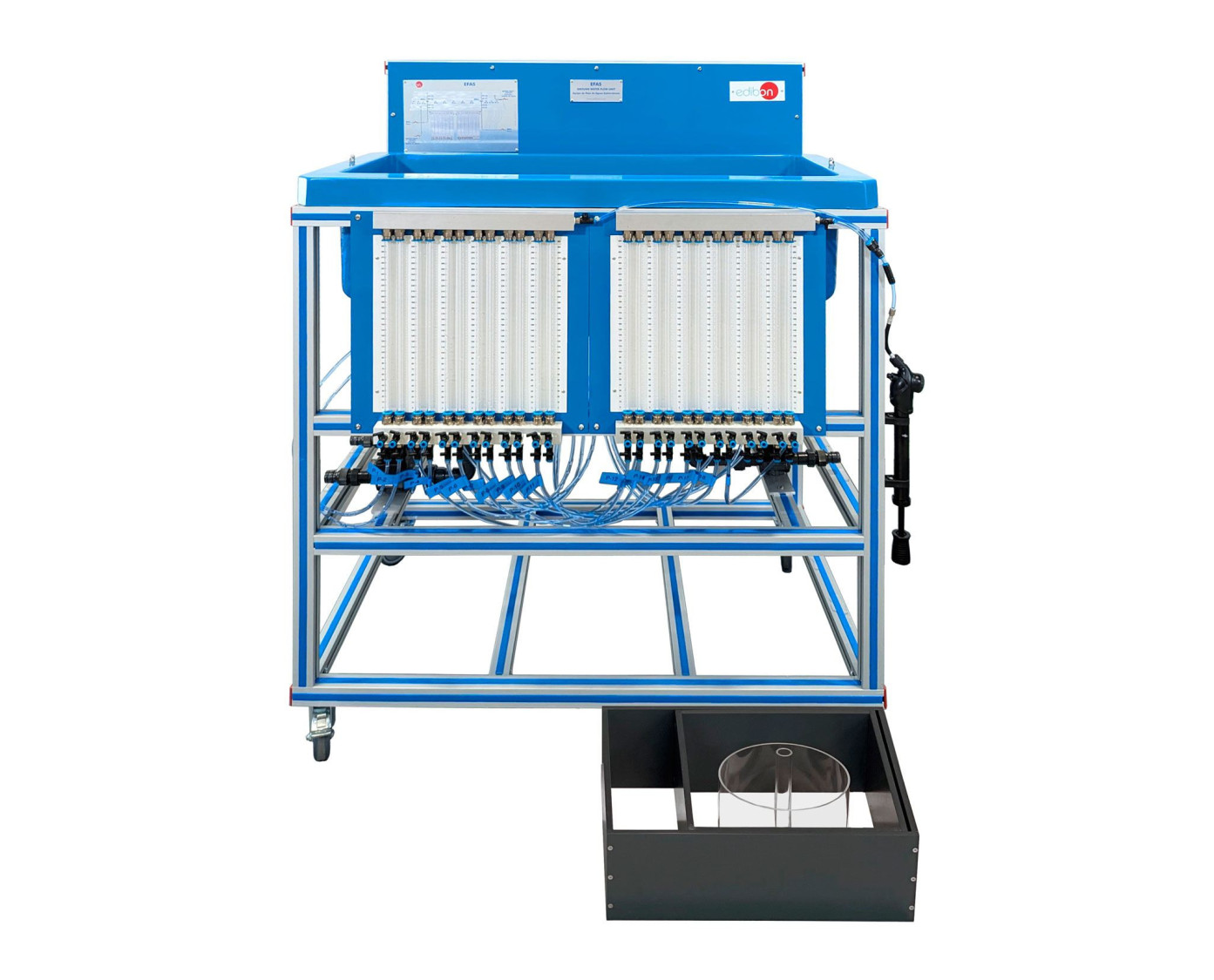

El Equipo de Flujo de Aguas Subterráneas, "EFAS", consta de un tanque de pruebas que será llenado con grava fina o arena para crear modelos diferentes. La entrada de agua al tanque se realiza a través de dos entradas situadas una en cada extremo. El flujo de cada entrada de agua se controla por medio de una válvula de membrana a la que el usuario tiene fácil acceso. Las entradas acaban dentro del tanque en forma de difusor para afectar en la menor medida posible al modelo creado.

El equipo dispone de dos pozos situados simétricamente en la base del tanque de pruebas. La salida de los pozos, situada en la parte inferior del tanque, dispone de una válvula de membrana, que permite regular los caudales de salida.

El equipo incluye diecinueve tomas de presión, configuradas en cruz. La presión de los diecinueve tomas se puede ver en dos paneles de manómetros. Las tomas disponen de un sistema de recogida de sedimentos para evitar que éstos alcancen los elementos de medida. Bajo cada toma se dispone de un tapón que regularmente ha de ser retirado para extraer la arenilla que en él se deposite.

Este equipo se completa con tres accesorios que facilitan la construcción de los diferentes modelos objeto de estudio:

  1. Modelo para construir un lago.
  2. Modelo para construir una excavación.
  3. Modelo para construir un acuífero confinado.

Además de las demostraciones y ejercicios propuestos (ver sección "Ejercicios y Posibilidades Prácticas"), los instructores y estudiantes pueden construir modelos para el estudio de otras situaciones.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los gradientes hidráulicos en flujos de aguas subterráneas, incluyendo el efecto de la permeabilidad.
  2. Investigación de los gradientes hidráulicos sobre diferentes modelos construidos en el tanque de pruebas.
  3. Determinación del nivel del agua subterránea entre la entrada y la salida.
  4. Demostración de la ley de Darcy.
  5. Estudio del cono de depresión para un pozo en un acuífero confinado.
  6. Estudio del cono de depresión para un pozo en un acuífero libre.
  7. Estudio del cono de depresión para dos pozos.
  8. Experimento de obtención de los gradientes hidráulicos para un modelo con dos pozos y comparación con el resultado de un solo pozo por el método de superposición.
  9. Drenaje de un modelo tipo lago.
  10. Desagüe de un modelo de excavación bajo nivel freático.
  11. Desagüe de un modelo de excavación usando dos pozos.
  12. Interacción de conos de depresión mediante dos pozos adyacentes.
  13. Confección de las curvas de un pozo y un sistema de dos pozos.
  14. Comparaciones de losa resultados de los diferentes modelos y combinaciones.
  15. Cómo llenar los tubos manométricos.
