RSESC Simulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC)

13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

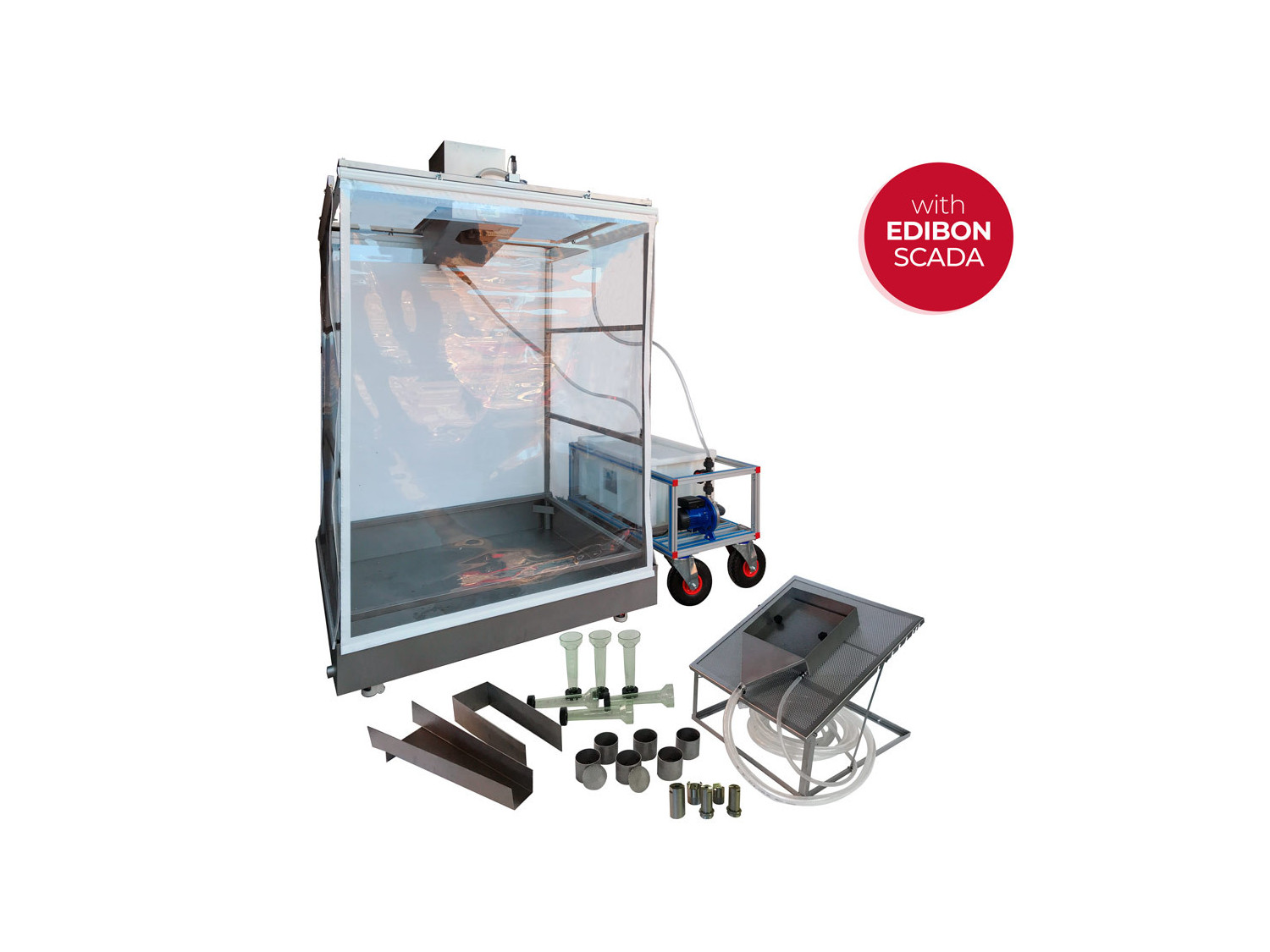

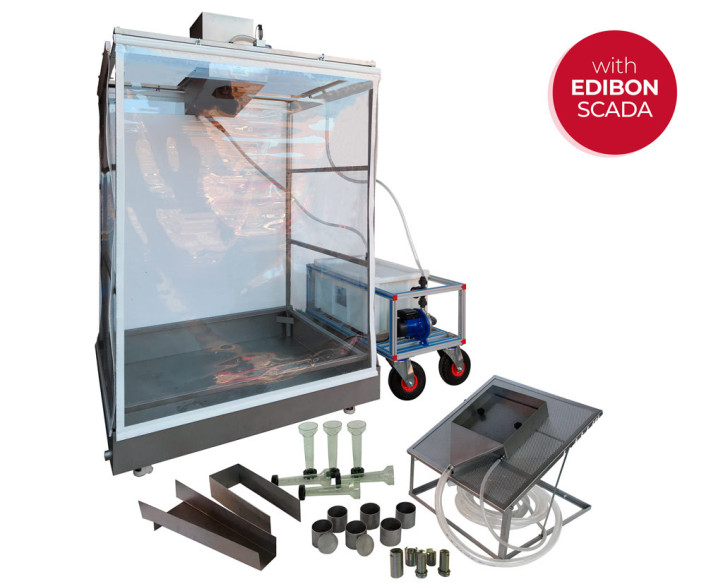

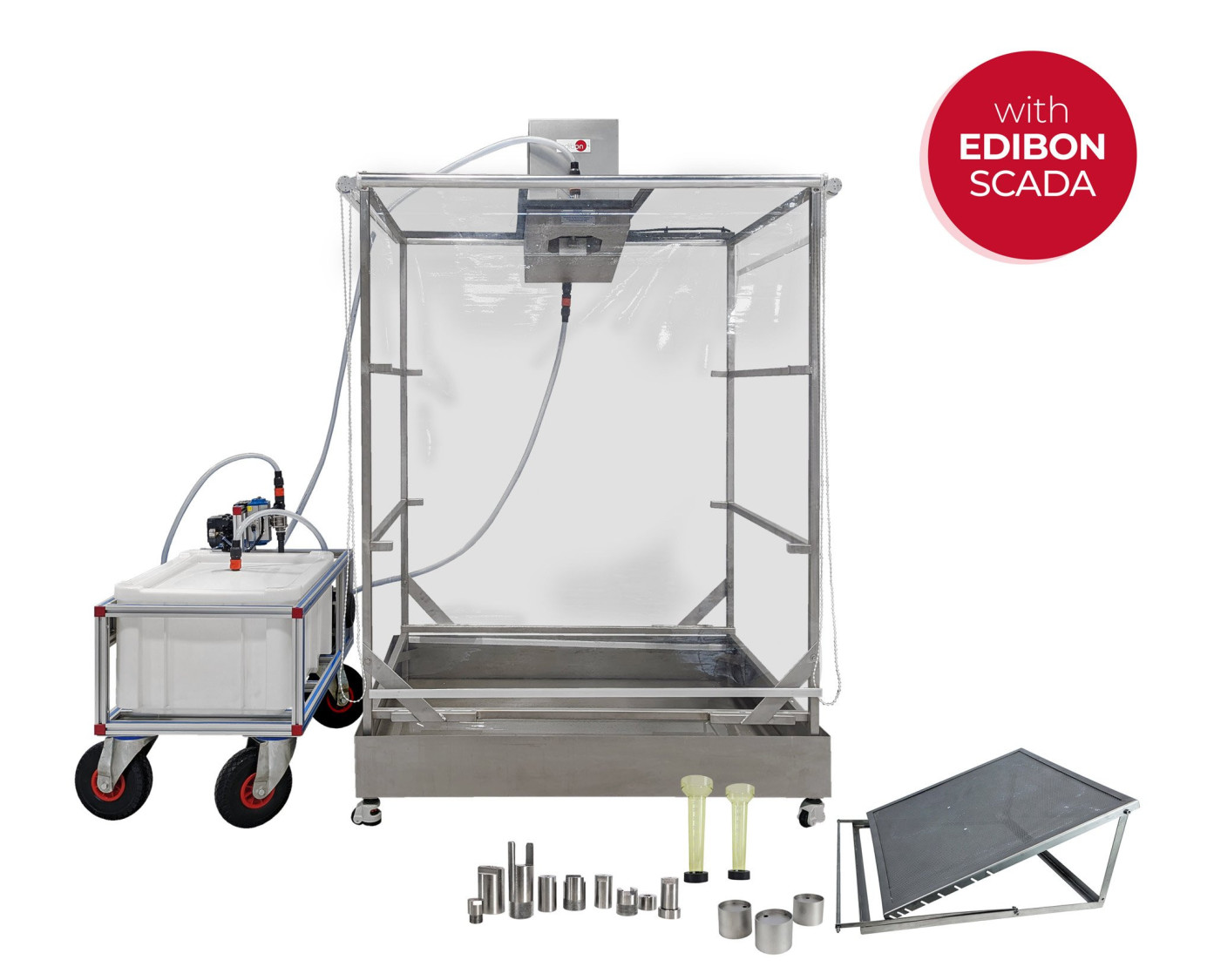

Equipo: RSESC. ESimulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC)

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

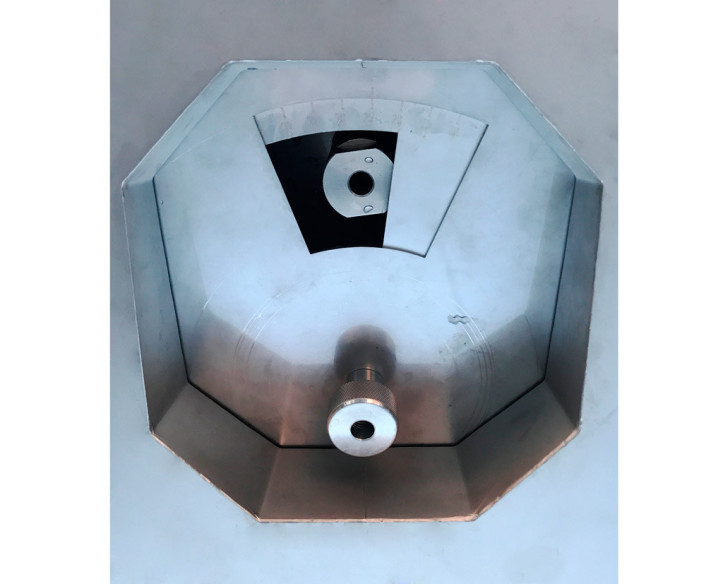

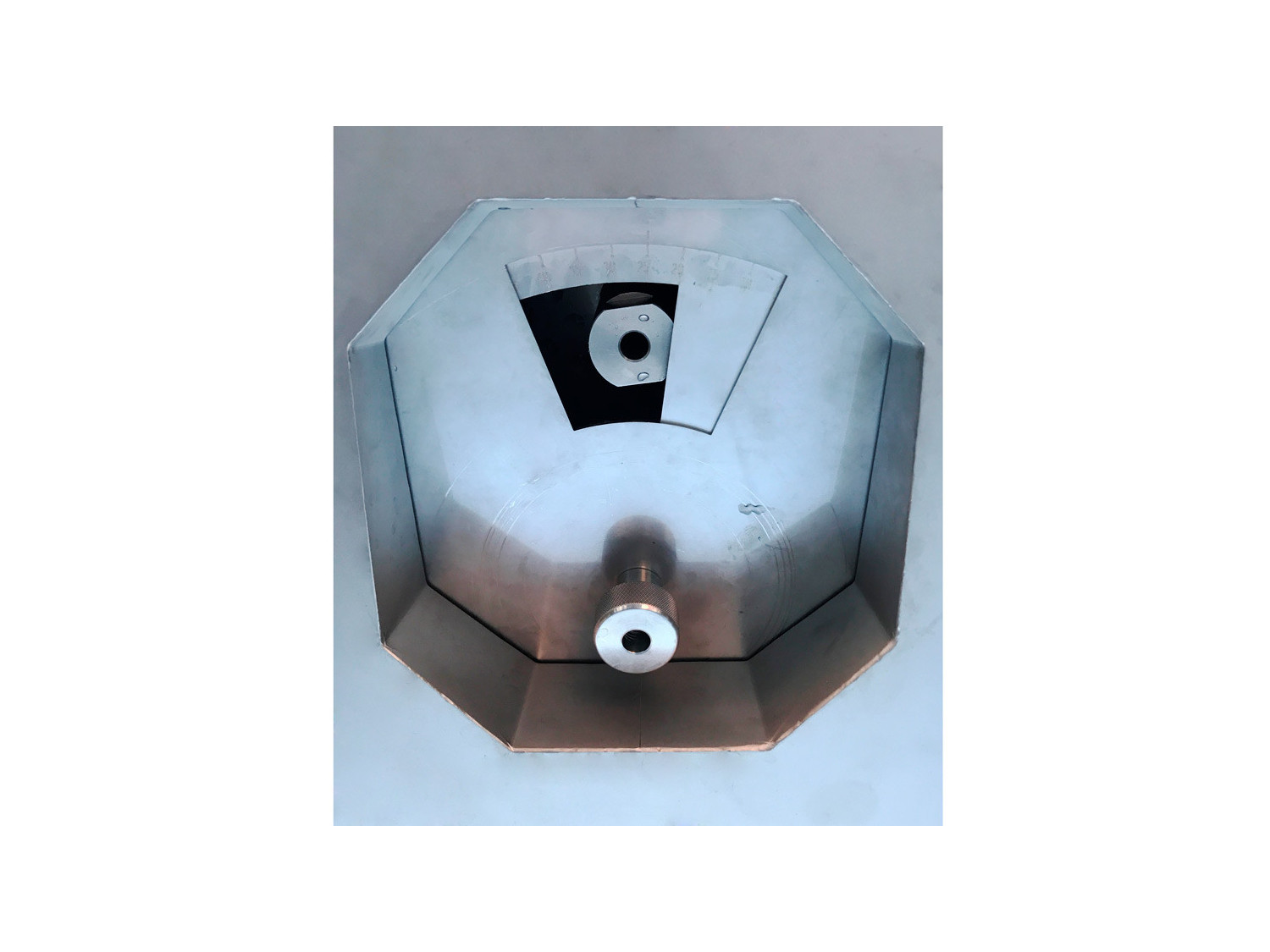

Detalle del equipo

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

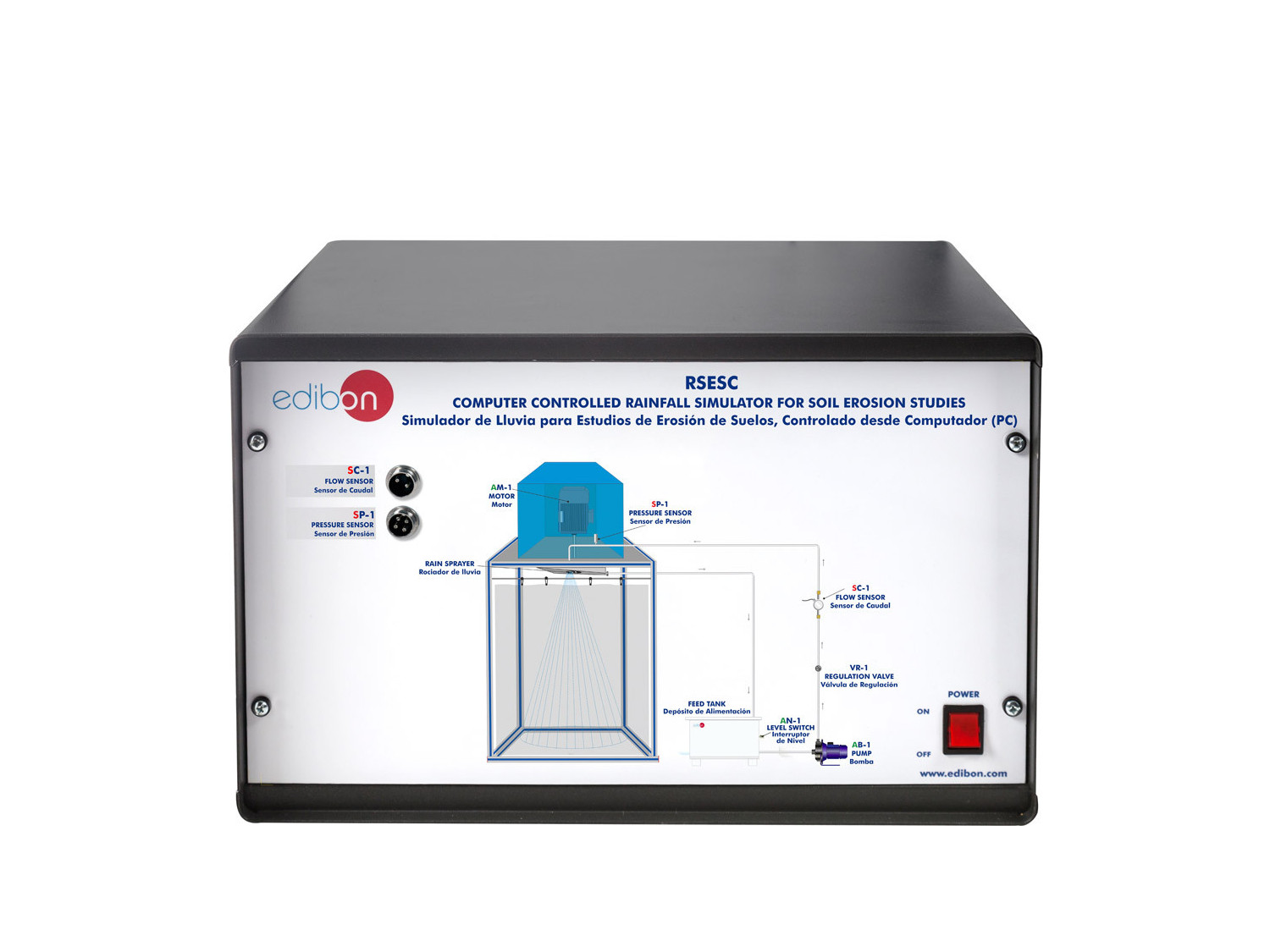

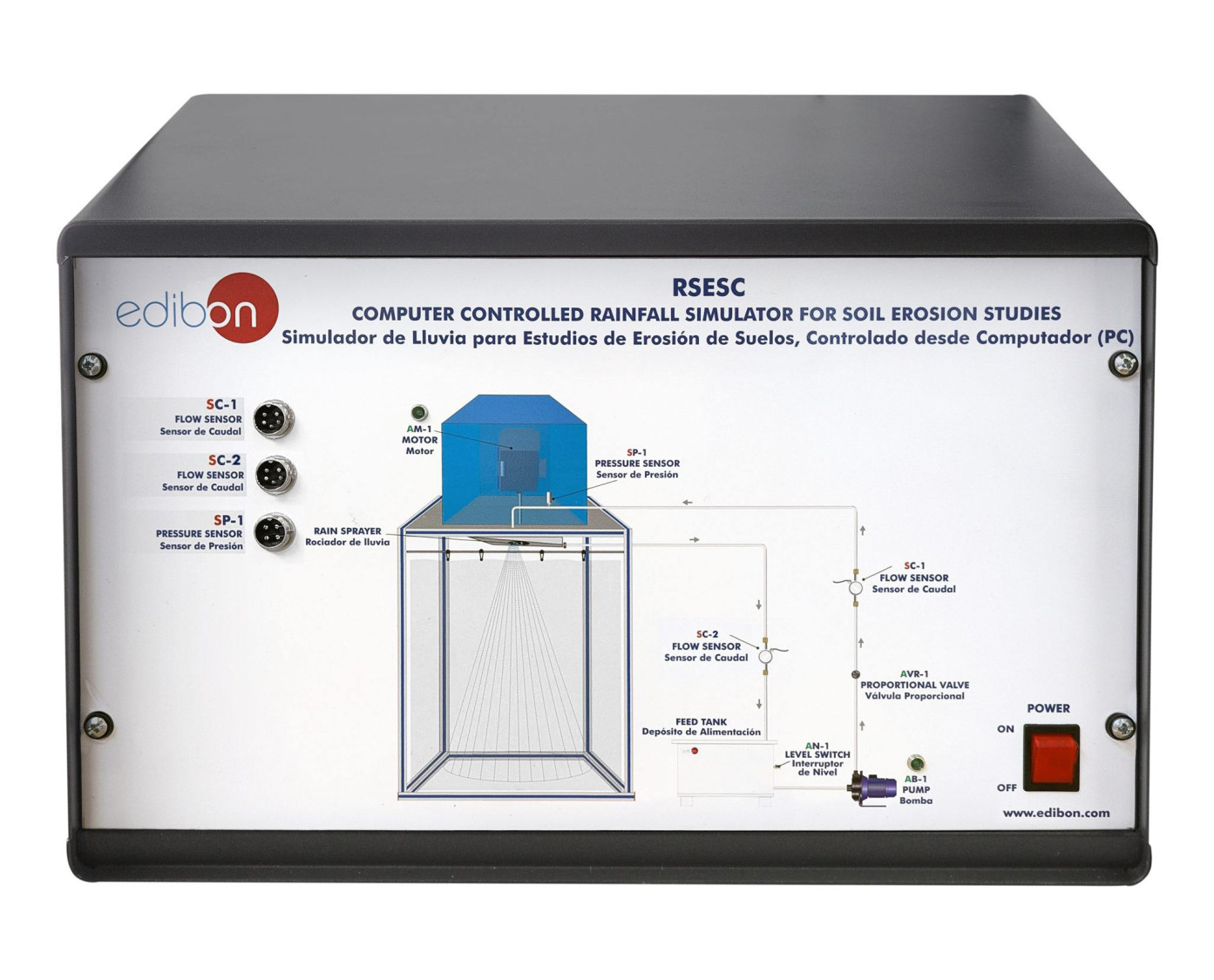

RSESC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

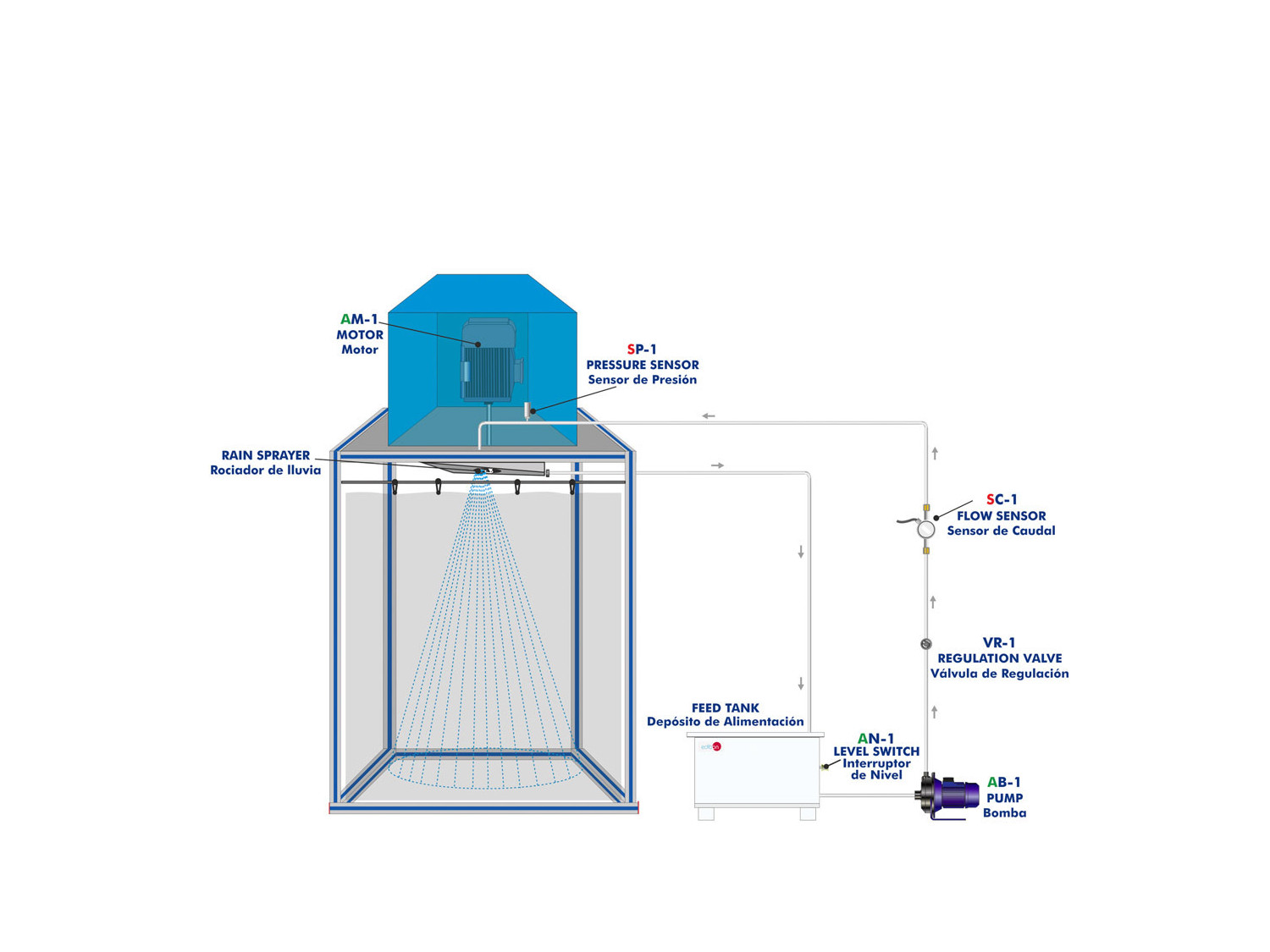

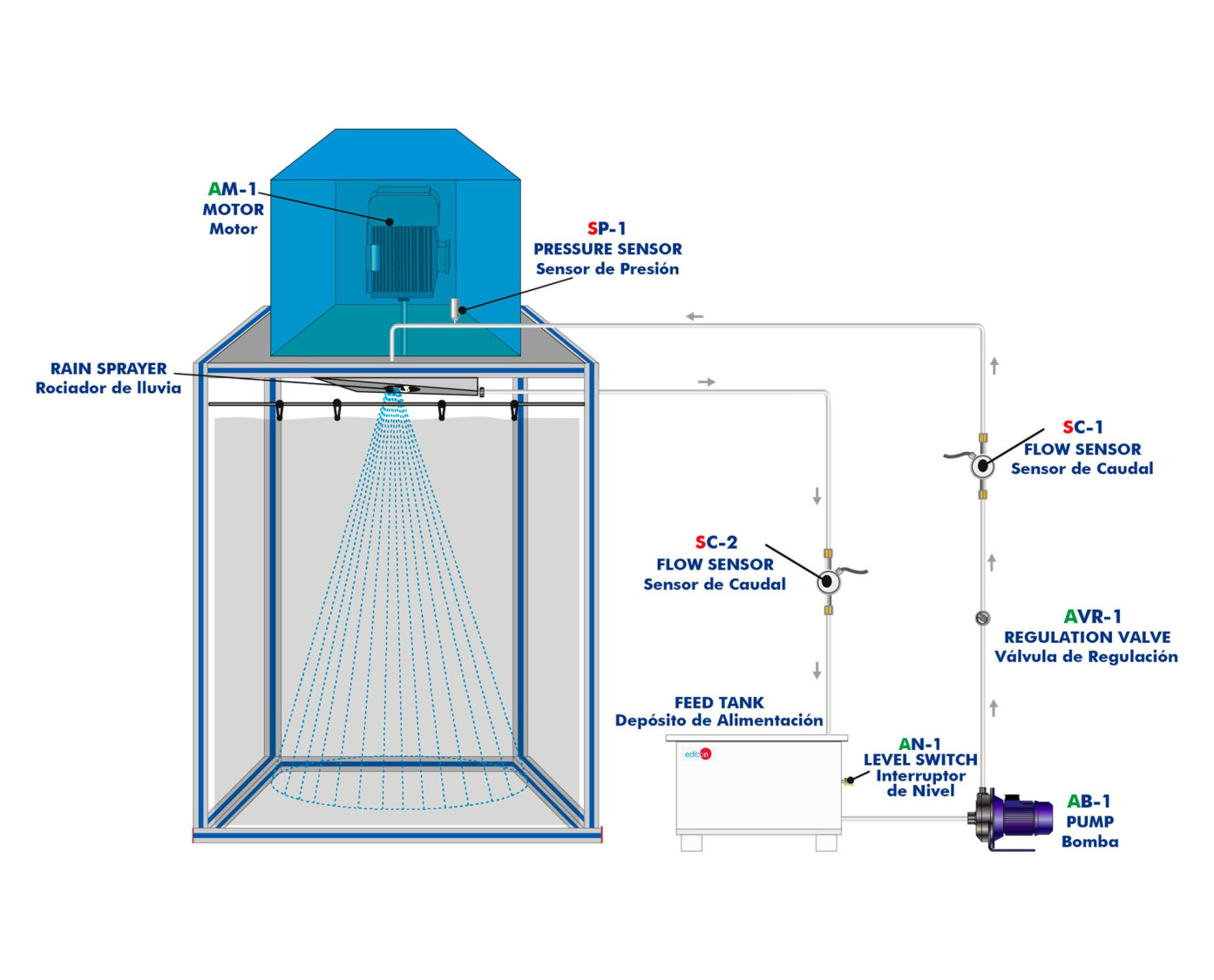

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

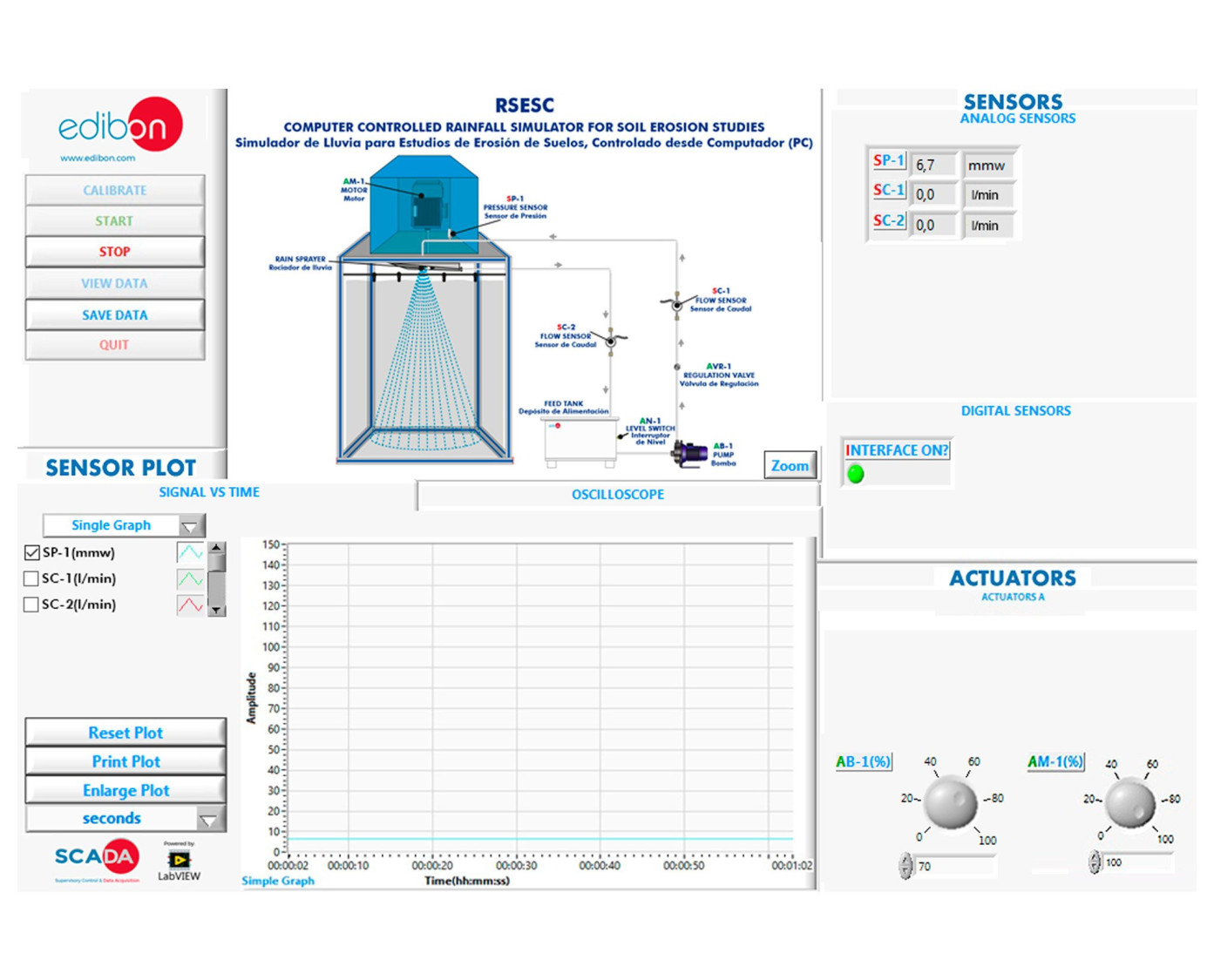

RSESC/SOF. Software del equipo RSESC. Pantalla principal

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

SISTEMAS INNOVADORES

El Simulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC), "RSESC", diseñado por EDIBON, permite investigar y estudiar la relación entre la lluvia y la erosión en diferentes tipos de suelos, estimar la perdida de suelo e infiltraciones en tormentas de diferentes intensidades e identificar los métodos mediante los cuales se puede prevenir la erosión.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

Educación a Distancia de EDIBON

NOTICIAS RELACIONADAS

La adsorción de CO₂: Una necesidad en la actualidad
La adsorción de CO₂: Una necesidad en la actualidad
En un mundo donde el cambio climático representa una de las mayores amenazas para nuestro futuro, la adsorción de dióxido de carbono (CO2) se ha convertido en una prioridad urgente. La creciente concentración de CO2 en la atmósfera, impulsada principalmente por actividades humanas como la quema...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más

Descripción General

El Simulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC), "RSESC", diseñado por EDIBON, consta de una estructura de metal que se puede colocar directamente en el suelo para estudios directos de campo o usarse con sus diferentes accesorios para ensayos en el laboratorio. Toda la estructura está cubierta de una cortina transparente para evitar salpicaduras.

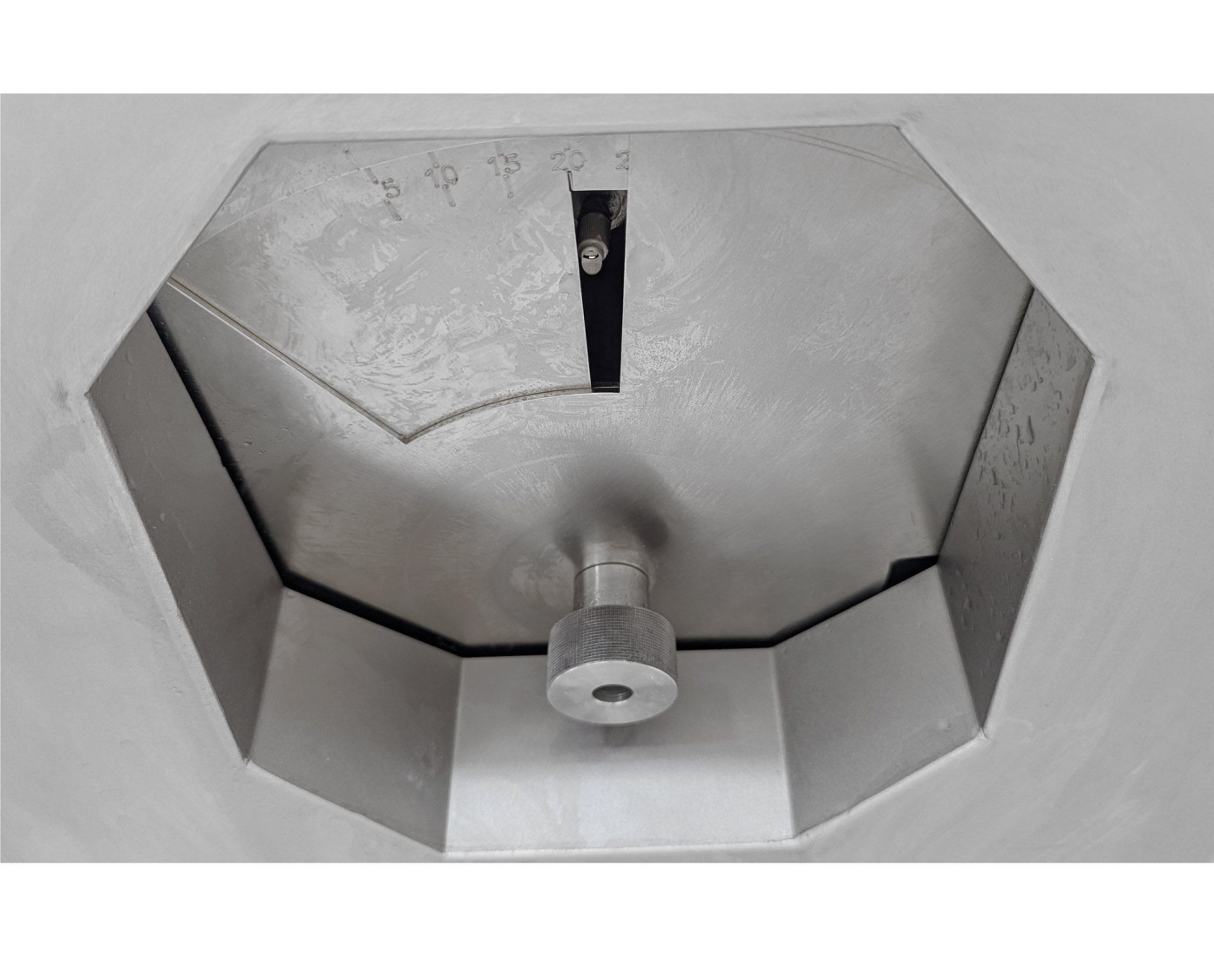

En la parte superior se soporta el dispositivo rociador de lluvia que consta de una boquilla de pulverización y un disco giratorio horizontal controlado por un motor de velocidad variable, controlado desde computador (PC), permitiendo obtener variaciones en las intensidades de las precipitaciones inducidas. El agua que sale de la boquilla choca sobre el disco giratorio, el cual está formado por dos placas circulares, con aperturas segmentadas permitiendo el ajuste de la abertura para la caída del agua.

Se incluye un tanque de almacenamiento de agua con interruptor de nivel y desde el cual a través de una bomba controlada desde computador (PC) y una válvula de regulación se impulsa el agua hacia el rociador de lluvia. El agua impulsada es medida a través de un sensor de caudal.

En función de la abertura del disco giratorio cierta cantidad de agua que llega se rociará y el resto del agua sobrante se recircula de nuevo al tanque.

Se incluyen diferentes accesorios como pluviómetros, diferentes parcelas de prueba, soporte inclinable, etc.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis comparativos de distintas tormentas de lluvia simuladas.
  2. Estimar la pérdida de suelo e infiltraciones en diferentes tipos de suelo.
  3. Estimar la pérdida de suelo e infiltraciones en tormentas de diferentes intensidades.
  4. Estimar la pérdida de suelo e infiltraciones variando la inclinación del suelo.
  5. Determinar la energía cinética de distintas intensidades de lluvia.
  6. Análisis de la relación entre la erosión producida y la intensidad de la lluvia simulada.
  7. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Investigar la naturaleza del potencial de erosión del suelo en diferentes tipos de suelo.
  2. Estudiar los métodos mediante los cuales se puede prevenir la erosión del suelo.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo RSESC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo RSESC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
