RHU Equipo de Hidrogramas de Precipitaciones
SISTEMAS INNOVADORES
El Equipo de Hidrogramas de Precipitaciones, "RHU", es un equipo autónomo diseñado para demostrar algunos de los procesos físicos que pueden encontrarse en hidrología y en geomorfología fluvial, como los hidrogramas de lluvia para zonas de captación de permeabilidad variable, la extracción de aguas subterráneas mediante drenajes, ya sea con o sin recarga de la superficie por la lluvia, etc.
NOTICIAS RELACIONADAS
Descripción General

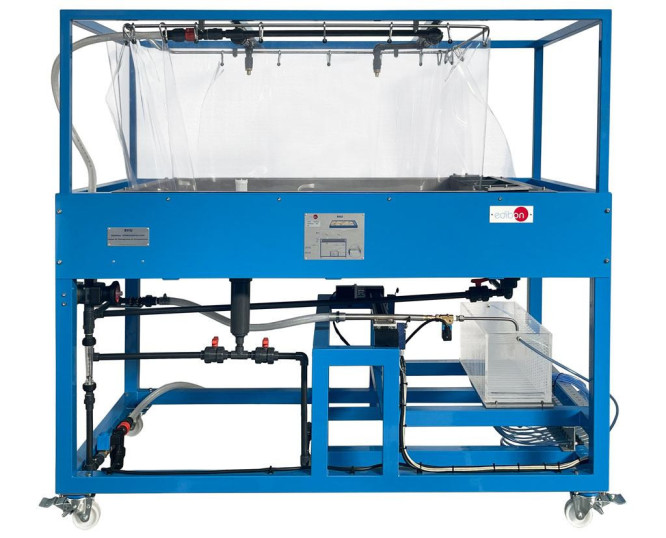

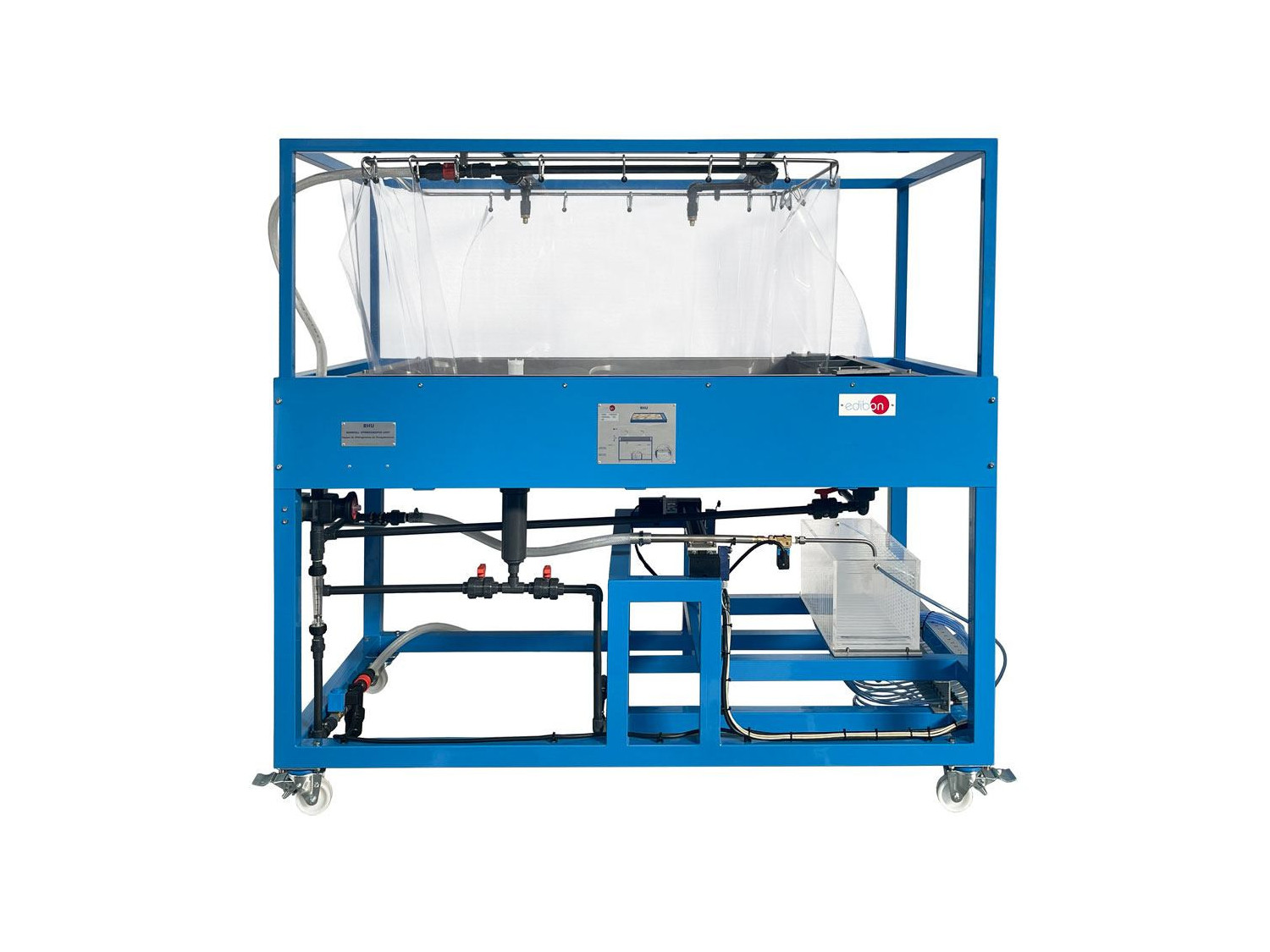

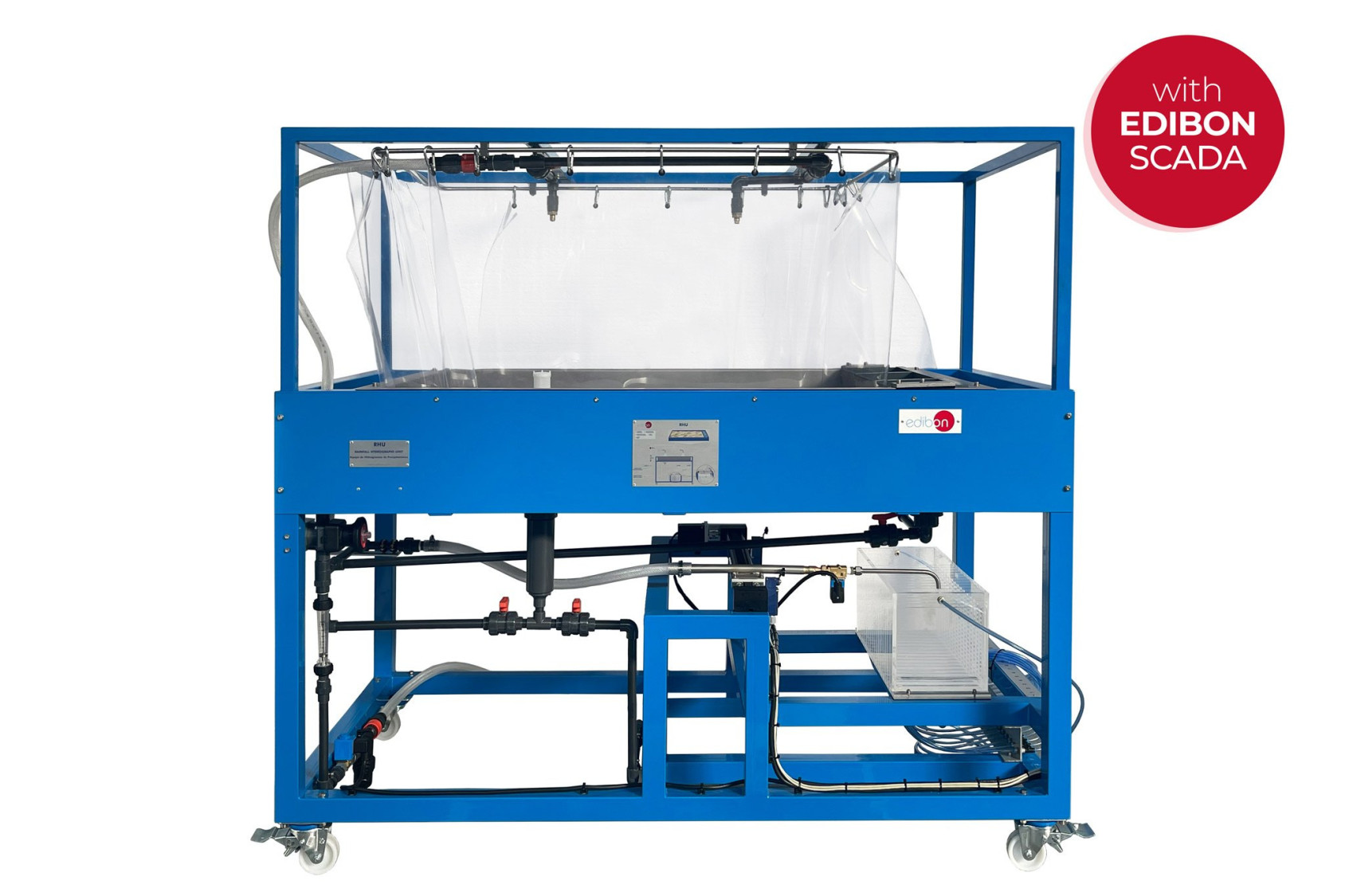

El elemento principal del Equipo de Hidrogramas de Precipitaciones, "RHU", es un tanque de pruebas, que se puede llenar con arena, montado sobre una estructura. Se dispone de cortinillas extraíbles que evitan cualquier escape de aspersión.
En la parte superior dispone de dos boquillas de aspersión de patrón cuadrado, que suministran el agua sobre la arena. El agua, antes de ser dispersada, pasa por una válvula de control de flujo, un caudalímetro y una válvula solenoide controlada desde la consola electrónica.
El drenaje del sistema se conduce hacia un extremo del tanque, por donde el agua sale hacia un sistema de recolección y medición montando sobre otra estructura. El sistema de recolección consta de un recipiente dividido internamente en diecisiete compartimentos de almacenamiento y un canal central de drenaje. Su estructura dispone de un motor de transmisión que permite que se desplace a una velocidad controlada por debajo de la salida del tanque, de esta forma permite una visualización inmediata del hidrograma. El tiempo de movimiento del sistema es medido y visualizado en la consola para poder obtener un hidrograma inmediato del drenaje en función del tiempo.
El equipo incluye varios accesorios para el análisis de la retención superficial, del efecto de almacenamiento en las depresiones del suelo y de los conductos de drenaje.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Registro de hidrogramas.
- Estudio de hidrogramas de una o múltiples tormentas.
- Cálculo del tiempo de concentración para una tormenta corta.
- Estudio del hidrograma de tormenta de una zona de captación de permeabilidad variable.
- Estudio del hidrograma de tormenta de una zona de captación impermeable.
- Análisis de la influencia de una tormenta en movimiento sobre un hidrograma de avenidas.
- Análisis de la influencia del almacenamiento en embalses sobre un hidrograma de avenidas.
- Análisis de la influencia de conductos de drenaje sobre un hidrograma de avenidas.
