ESHC(2x1m)/S Equipo de Estudios Hidrológicos, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo de Estudios Hidrológicos, Controlado desde Computador (PC), "ESHC(2x1m)/S", es un equipo que permite el trabajo de formaautónoma para el estudio del comportamiento del agua en el interior del suelo pudiéndose realizar una amplia variedad de experimentosgracias a las especificaciones del equipo.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Estudios Hidrológicos, Controlado desde Computador (PC), "ESHC(2x1m)/S", es un equipo que permite el trabajo de formaautónoma para el estudio del comportamiento del agua en el interior del suelo pudiéndose realizar una amplia variedad de experimentosgracias a las especificaciones del equipo.

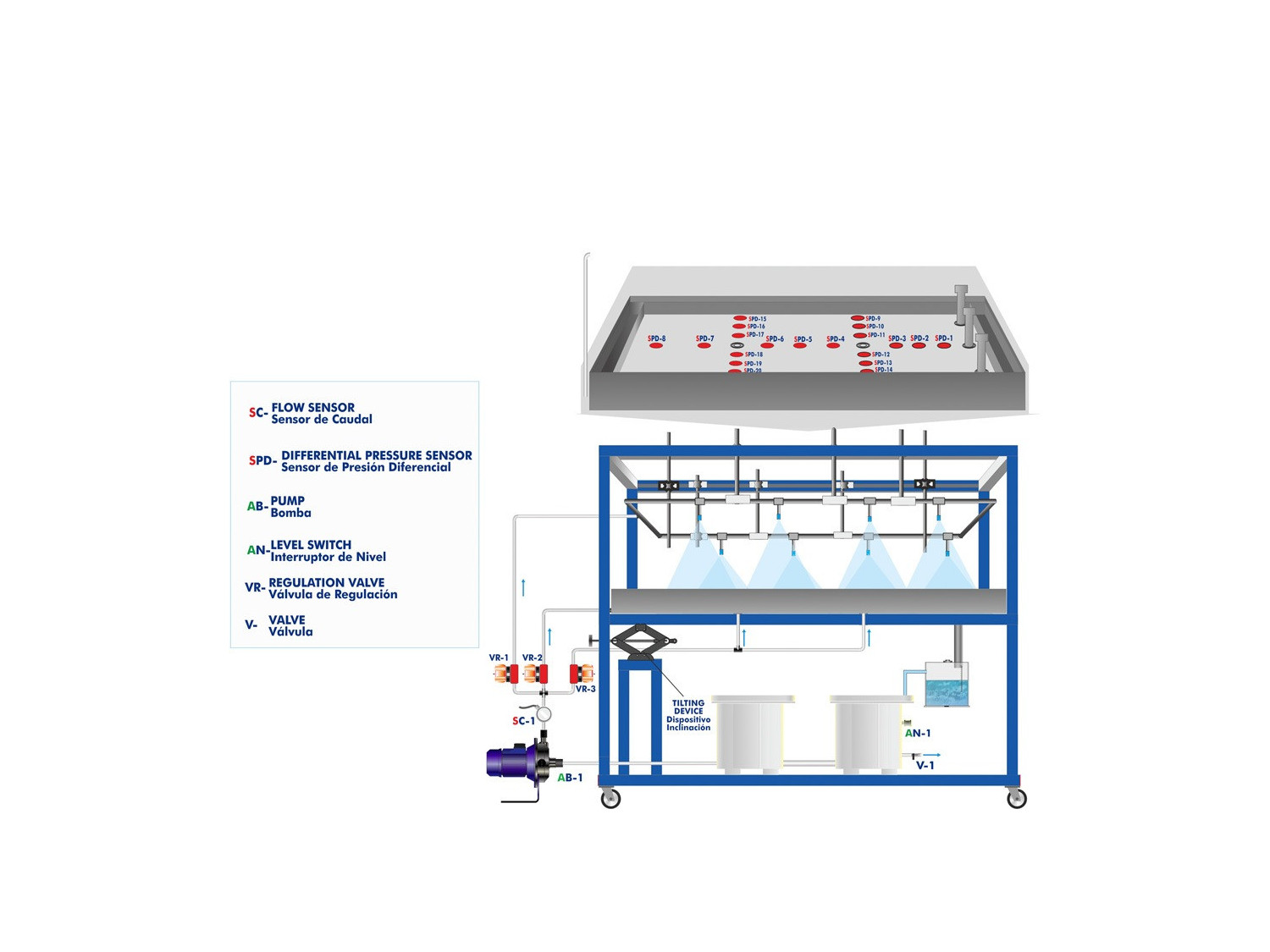

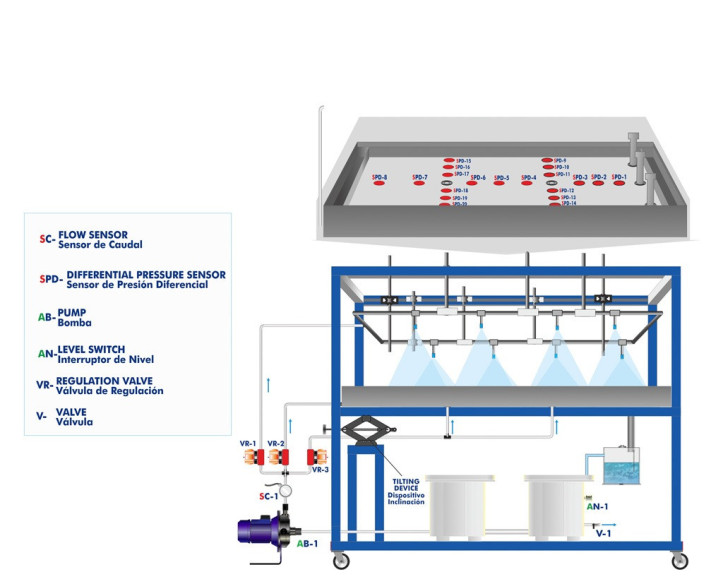

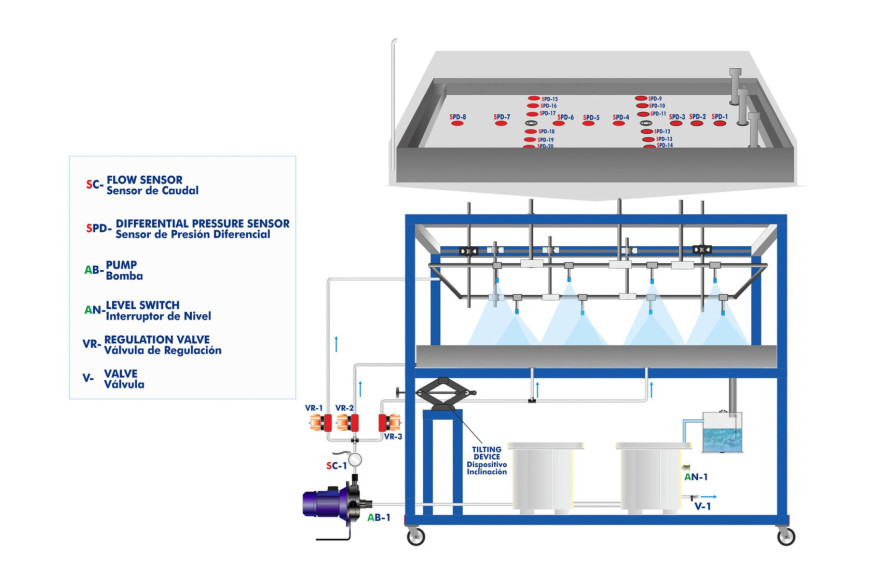

El equipo consta de un circuito de agua cerrado haciendo que se pueda operar de forma continua o discontinua, parámetro importantea la hora de estudiar procesos como distribución del nivel de agua en torno a un pozo (proceso estacionario) o la infiltración del aguatras una precipitación (proceso no estacionario) empleando un único equipo. El circuito cerrado consta de un depósito, un equipo debombeo controlado desde computador (PC), un sensor de caudal, diferentes elementos de inundación sobre la zona de pruebas y unsistema de drenaje para recuperar el agua.

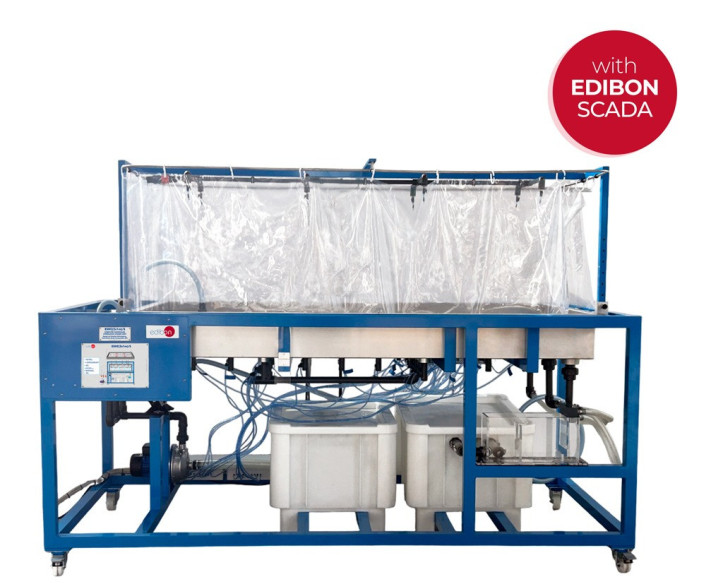

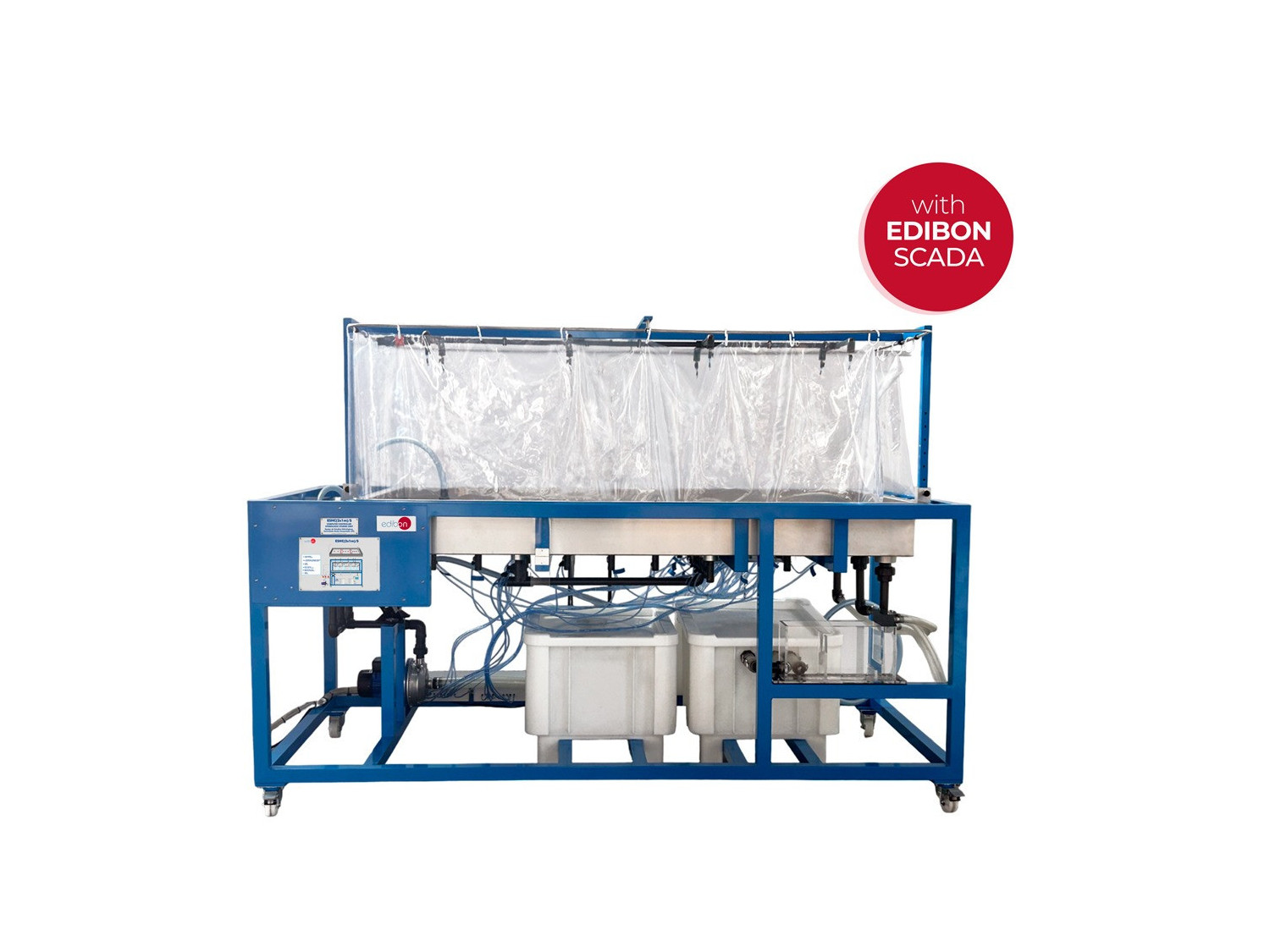

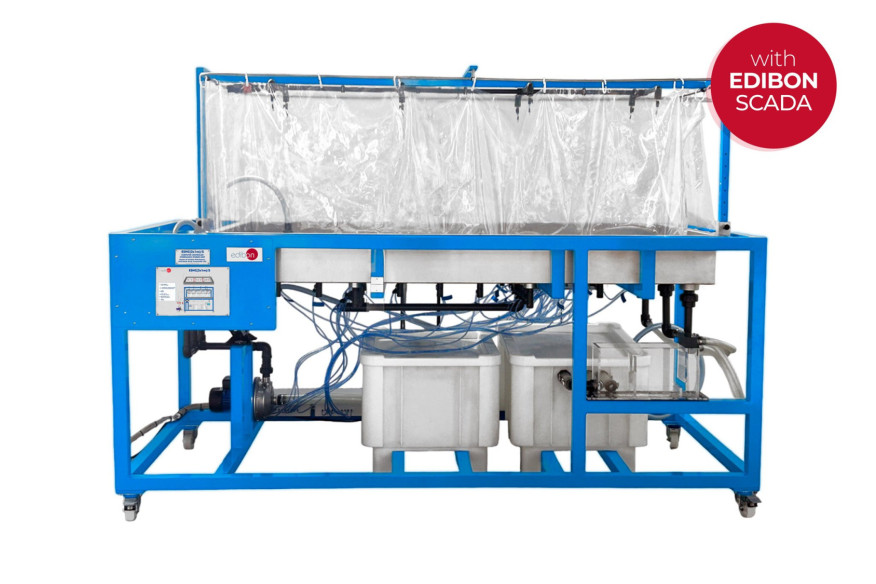

El elemento principal del equipo es un tanque de pruebas de acero inoxidable que se puede llenar con distintos tipos de arenas y cuyainclinación puede regularse mediante un sistema de elevación. El tanque de arena tiene incorporado en la parte inferior numerosas tomasde presión que permite estudiar el nivel de agua con ayuda de sensores de presión.

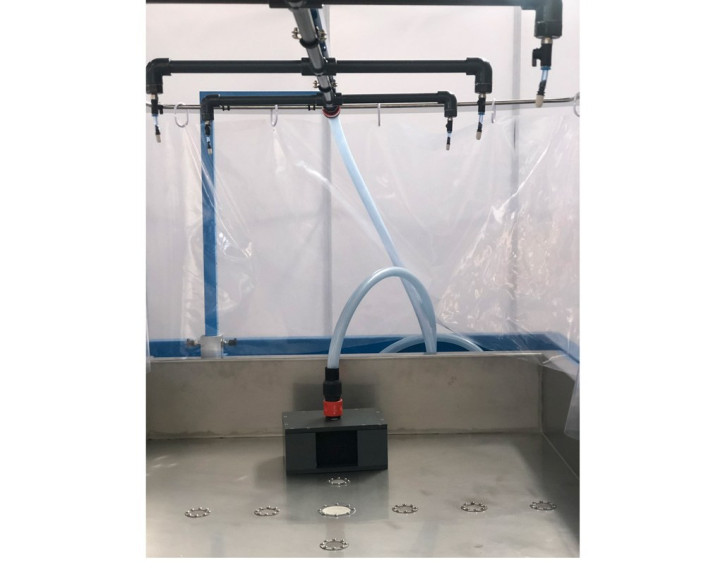

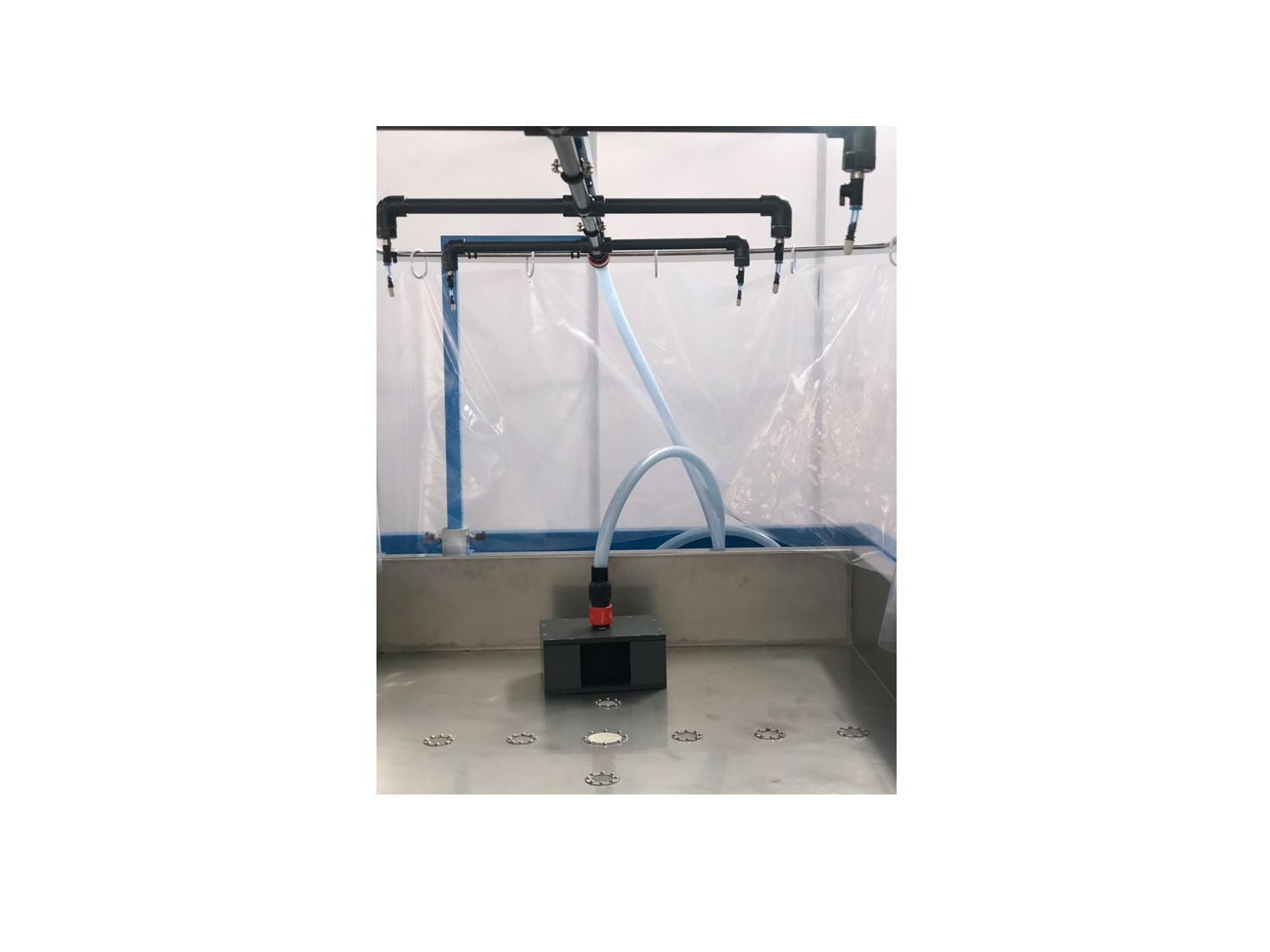

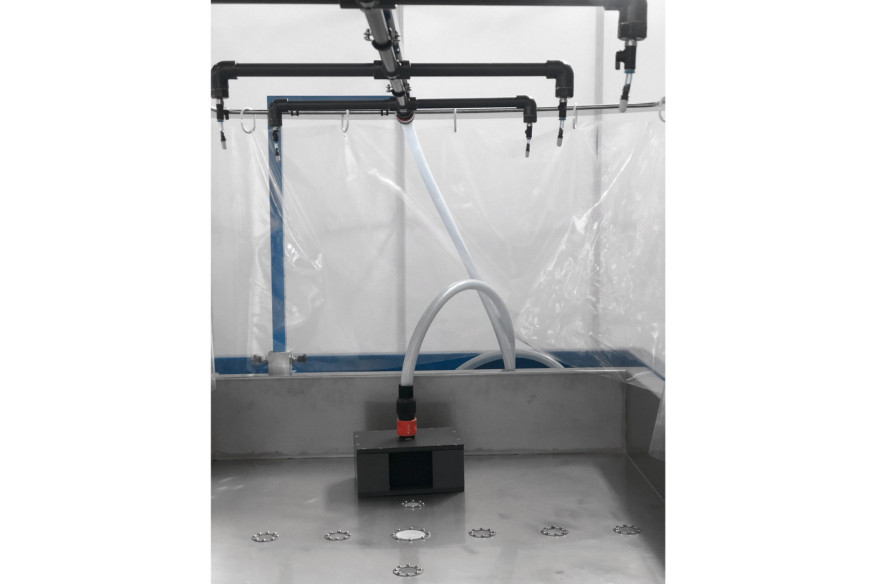

Además, el agua puede suministrarse al tanque de pruebas mediante un dispositivo de precipitación formado por 8 válvulas regulables(simulando lluvia), desde un depósito de entrada (simulando un rio) o desde dos pozos franceses laterales (simulando aguas subterráneas).
La principal ventaja que ofrece este equipo es su versatilidad permitiendo realizar un elevado número de ensayos simulando de formarealista un suelo con una ocupación de espacio muy reducida y sin requerimientos especiales.

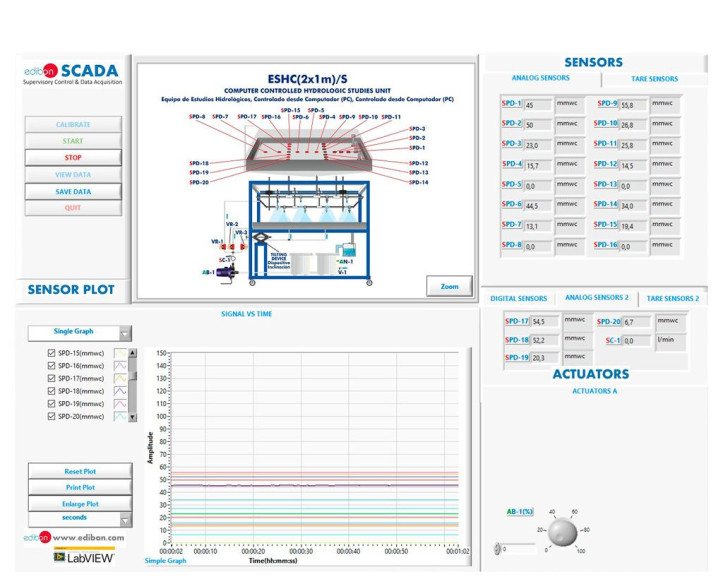

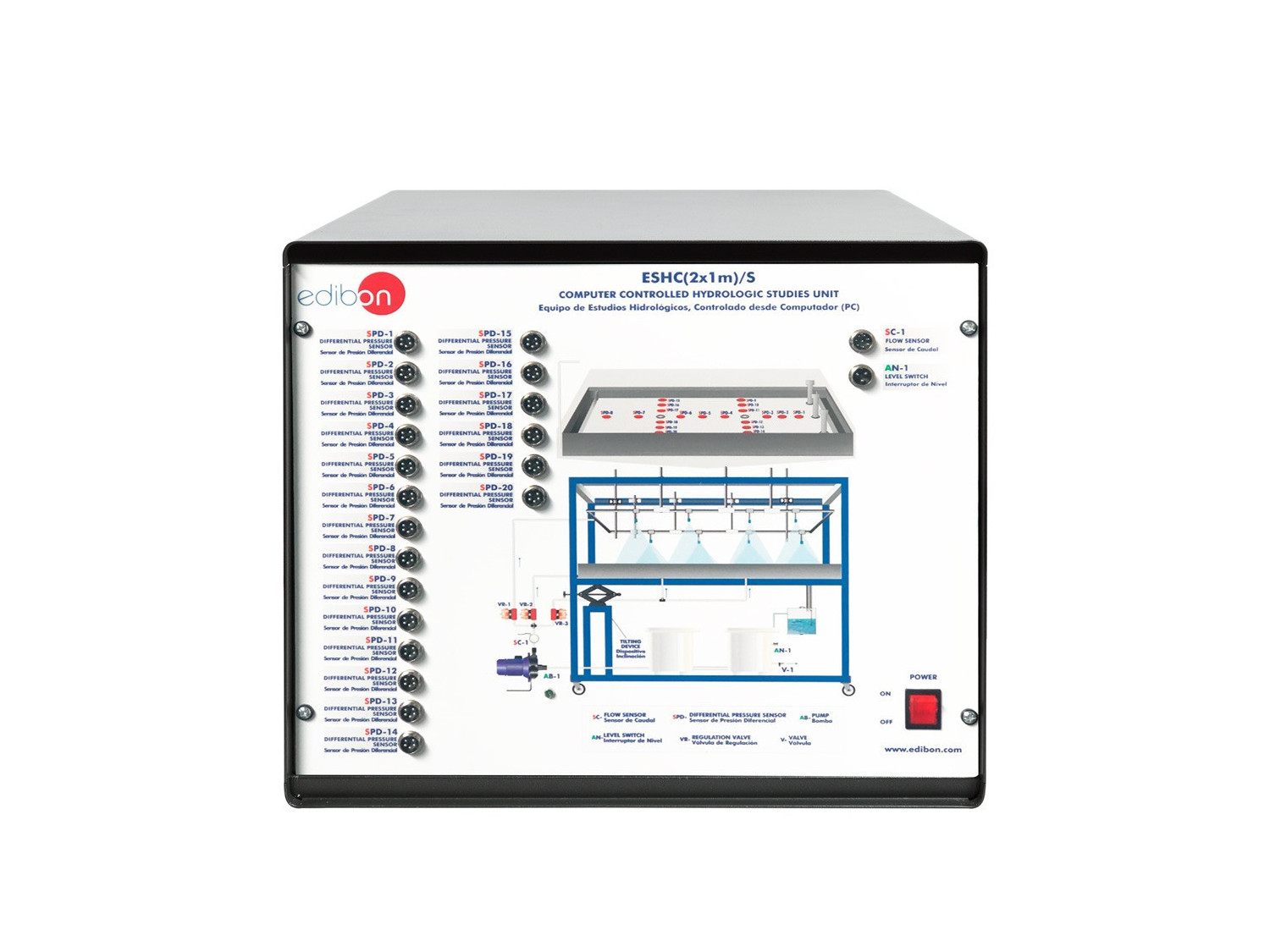

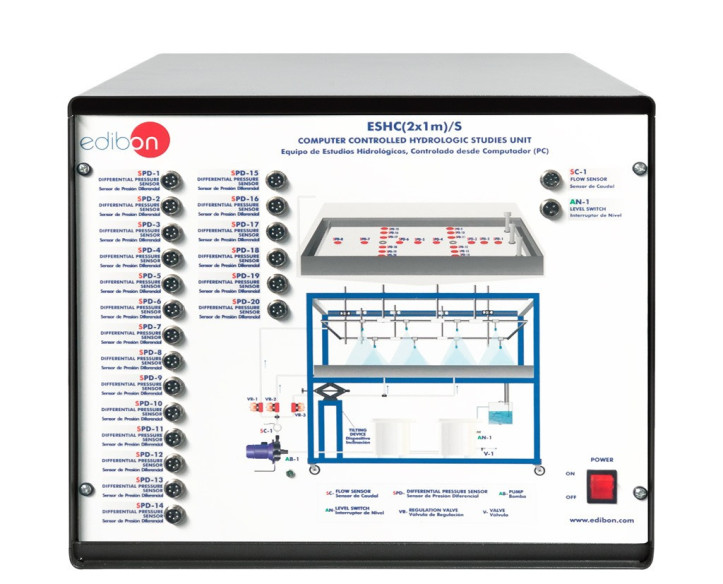

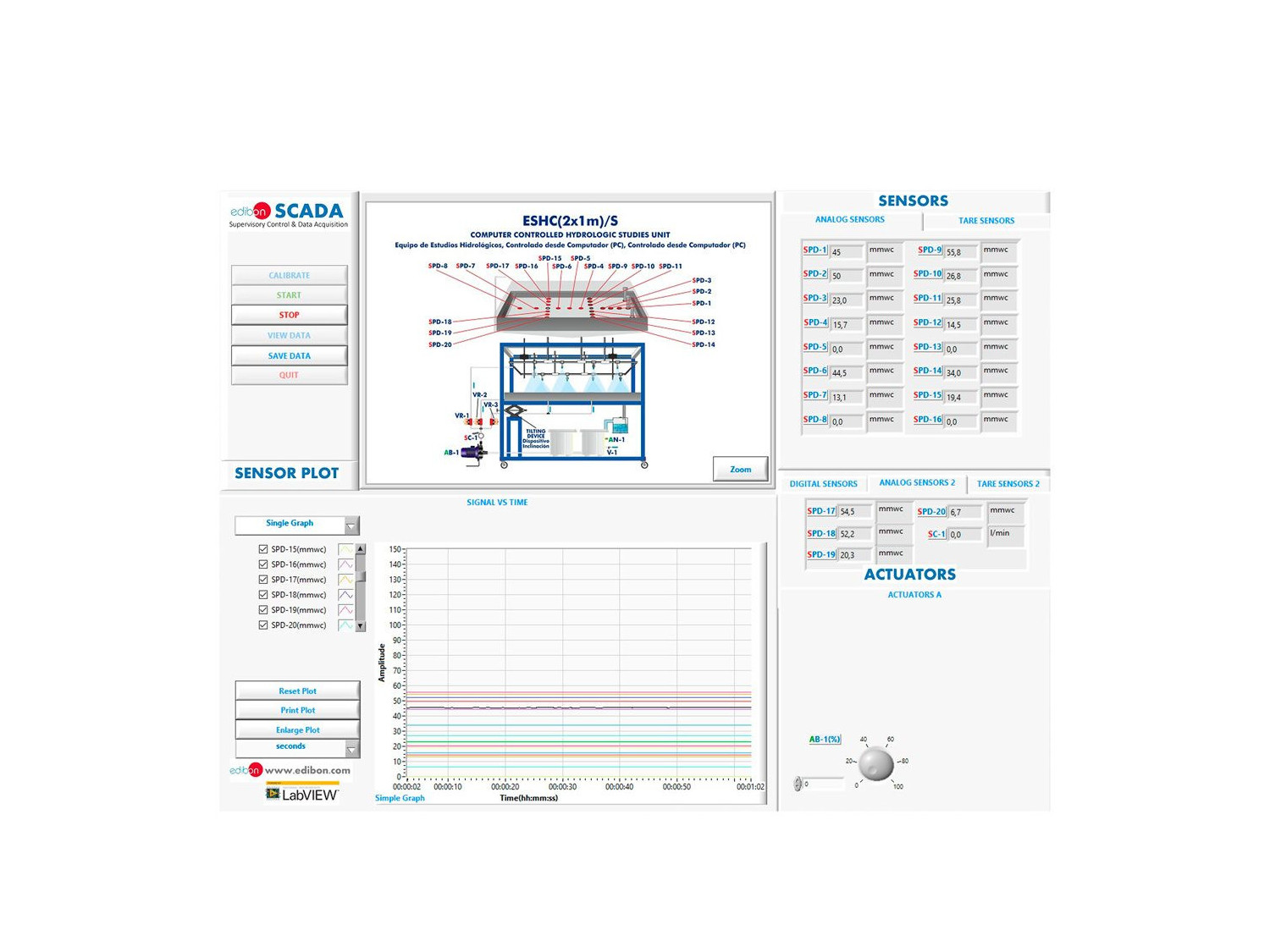

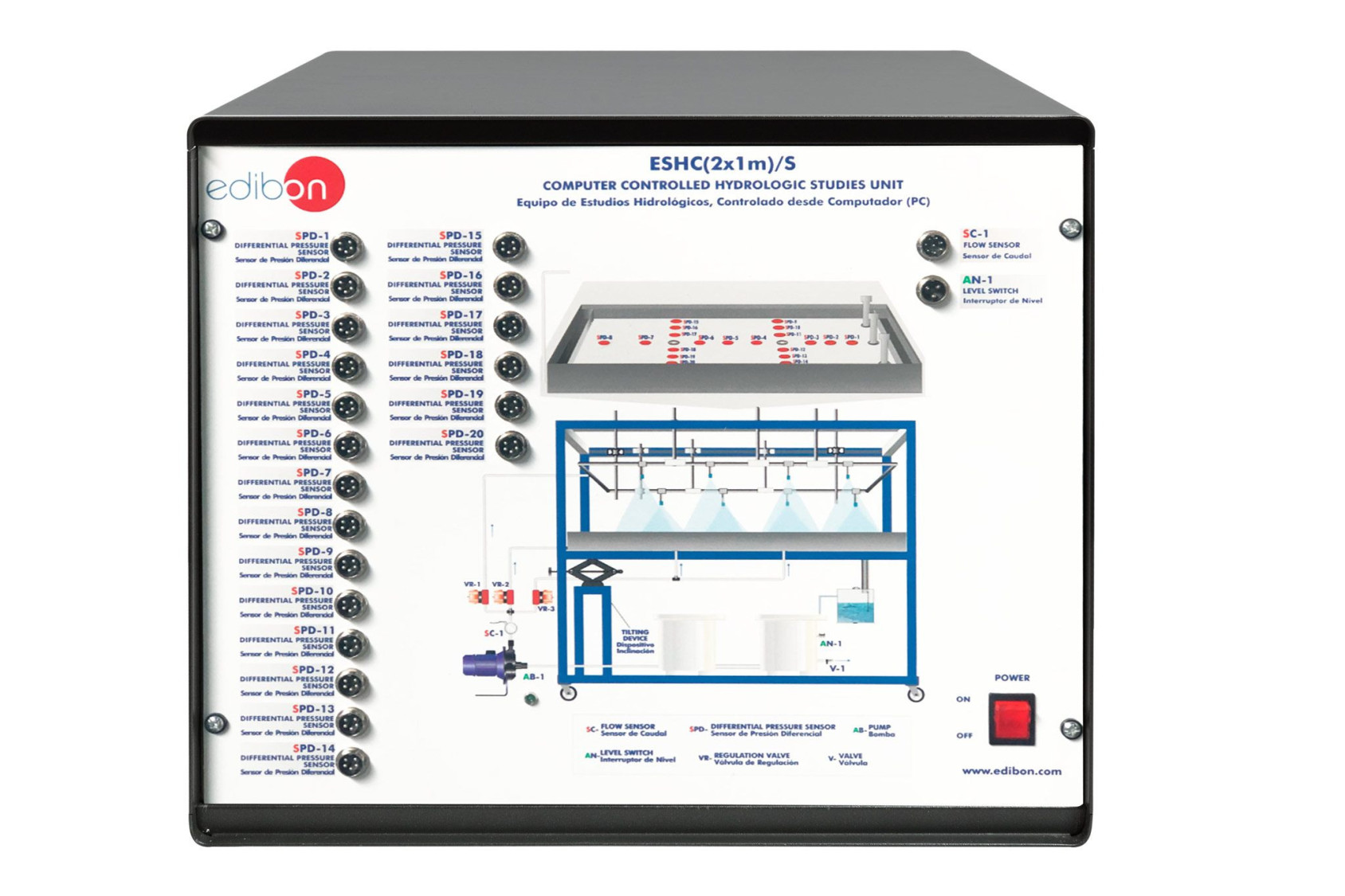

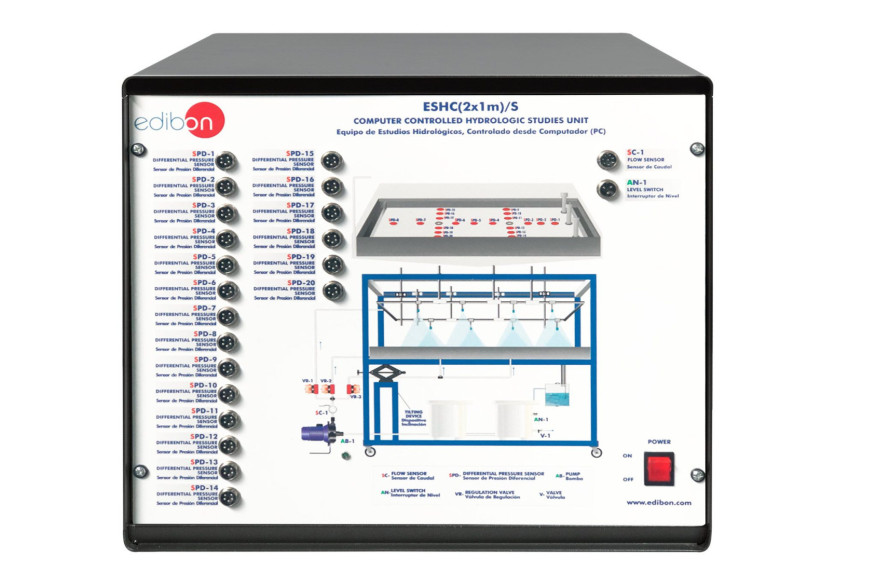

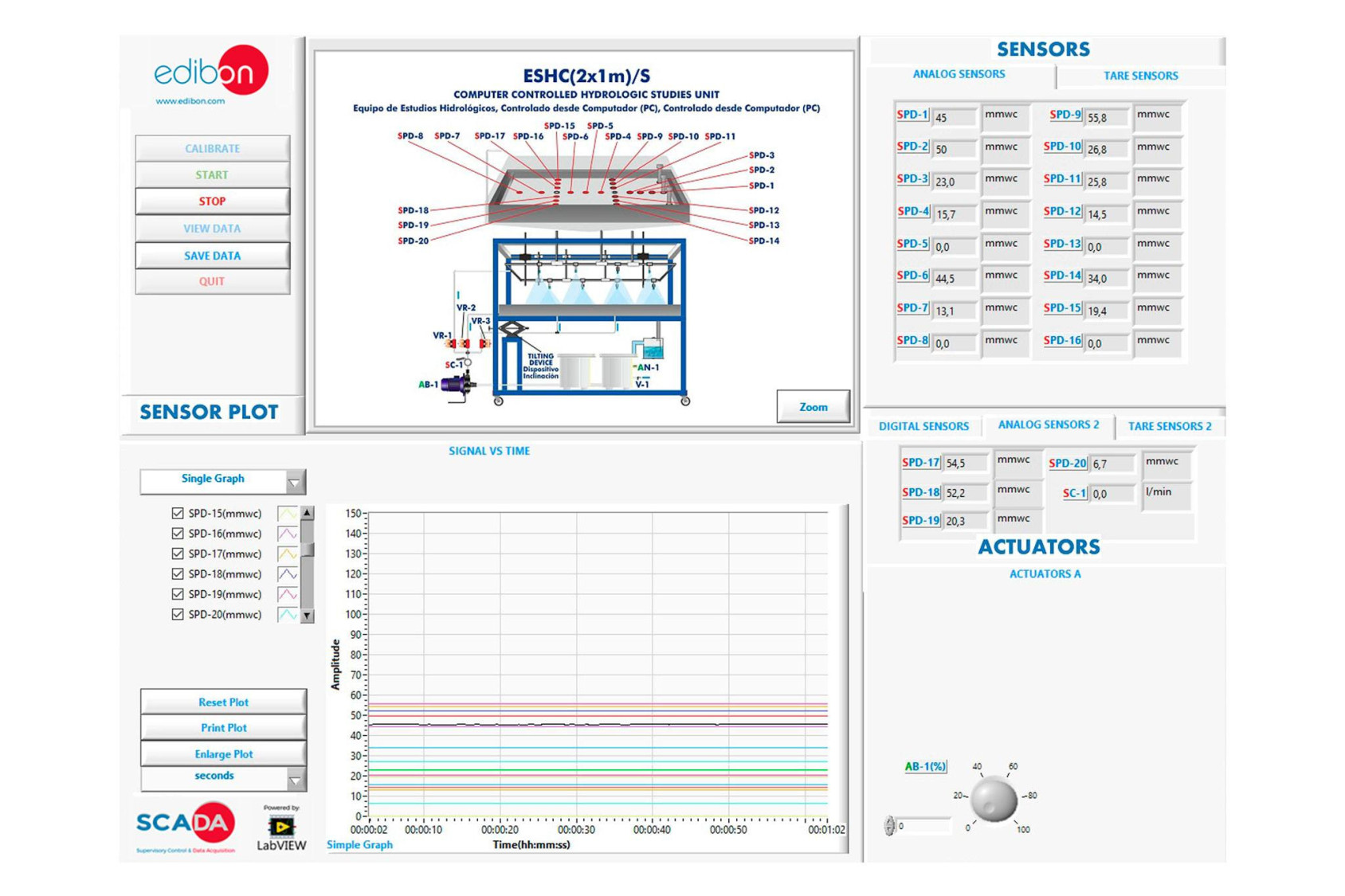

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de hidrogramas en función de la intensidad y duraciónde la descarga.
- Estudio de la capacidad de acumulación del suelo.
- Estudio de la infiltración en el suelo.
- Estudio de la inundación de un terreno.
- Estudio del drenaje de un terreno inundado.
- Estudio de la compactibilidad del suelo.
- Estudio de formaciones fluviales en superficie.
- Estudio del transporte de sedimentos.
- Estudio de la erosión en el cauce de un río.
- Entendimiento del flujo subterráneo de aguas y nivel freático.
- Estudio del cono de succión de un pozo.
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente losresultados.Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo ESHC(2x1m)/S a través de lainterface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en elproceso del equipo ESHC(2x1m)/S.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS SIMILARES DISPONIBLES
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESHC(4x2m)
El elemento principal del equipo es un tanque de pruebas, que se puede llenar con arena. El agua se suministra al tanque de pruebas mediante diferentes sistemas: desde dos mangueras flexibles independientes (simulando entradas de agua), desde un...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESHC(2x1m)
Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), Controlado desde Computador (PC)
El Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), Controlado desde Computador (PC), "ESHC(2x1m)", es un equipo autónomo diseñado para demostrar algunos de los procesos físicos que pueden encontrarse en hidrología...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESH(2x1m)
Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m)
El Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), "ESH(2x1m)", ha sido diseñado por EDIBON para demostrar algunos de los procesos físicos que pueden encontrarse en hidrología y en geomorfología fluvial,...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESH(2x1m)/S
Equipo de Estudios Hidrológicos
El Equipo de Estudios Hidrológicos, "ESH(2x1m)/S", ha sido diseñado por EDIBON para permitir el trabajo de forma autónoma en el estudio del comportamiento del agua en el interior del suelo pudiéndose realizar una amplia variedad de experimentos...
EQUIPOS COMPLEMENTARIOS
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESHC(4x2m)
Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riegos (4x2 m), Controlado desde Computador (PC)
El elemento principal del equipo es un tanque de pruebas, que se puede llenar con arena. El agua se suministra al tanque de pruebas mediante diferentes sistemas: desde dos mangueras flexibles independientes (simulando entradas de agua), desde un...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESHC(2x1m)
Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), Controlado desde Computador (PC)
El Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), Controlado desde Computador (PC), "ESHC(2x1m)", es un equipo autónomo diseñado para demostrar algunos de los procesos físicos que pueden encontrarse en hidrología...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESH(2x1m)
Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m)
El Equipo de Sistemas Hidrológicos, Simulador de Lluvia y Sistemas de Riego (2x1 m), "ESH(2x1m)", ha sido diseñado por EDIBON para demostrar algunos de los procesos físicos que pueden encontrarse en hidrología y en geomorfología fluvial,...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
ESH(2x1m)/S
Equipo de Estudios Hidrológicos
El Equipo de Estudios Hidrológicos, "ESH(2x1m)/S", ha sido diseñado por EDIBON para permitir el trabajo de forma autónoma en el estudio del comportamiento del agua en el interior del suelo pudiéndose realizar una amplia variedad de experimentos...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
RHU
Equipo de Hidrogramas de Precipitaciones
El elemento principal del Equipo de Hidrogramas de Precipitaciones, "RHU", es un tanque de pruebas, que se puede llenar con arena, montado sobre una estructura. Se dispone de cortinillas extraíbles que evitan cualquier escape de aspersión.En la...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA

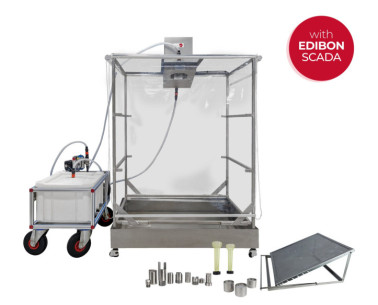

RSESC
Simulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC)
El Simulador de Lluvia para Estudios de Erosión de Suelos, Controlado desde Computador (PC), "RSESC", consta de una estructura de metal que se puede colocar directamente en el suelo para estudios directos o usarse con sus diferentes accesorios...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
RSES
Simulador de Lluvia para Estudios de Erosión de Suelos
El Simulador de Lluvia para Estudios de Erosión de Suelos, "RSES", consta de una estructura de metal que se puede colocar directamente en el suelo para estudios directos de campo o usarse con sus diferentes accesorios para ensayos en el...
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA

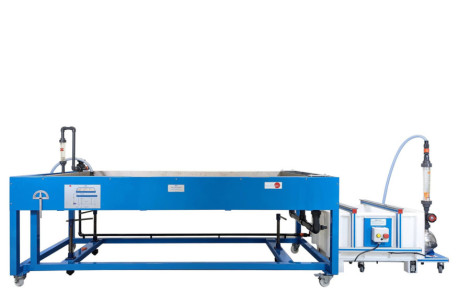

RFS
