Descripción General

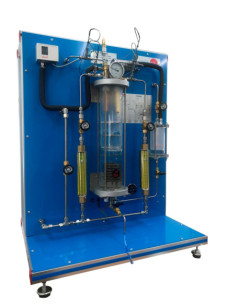

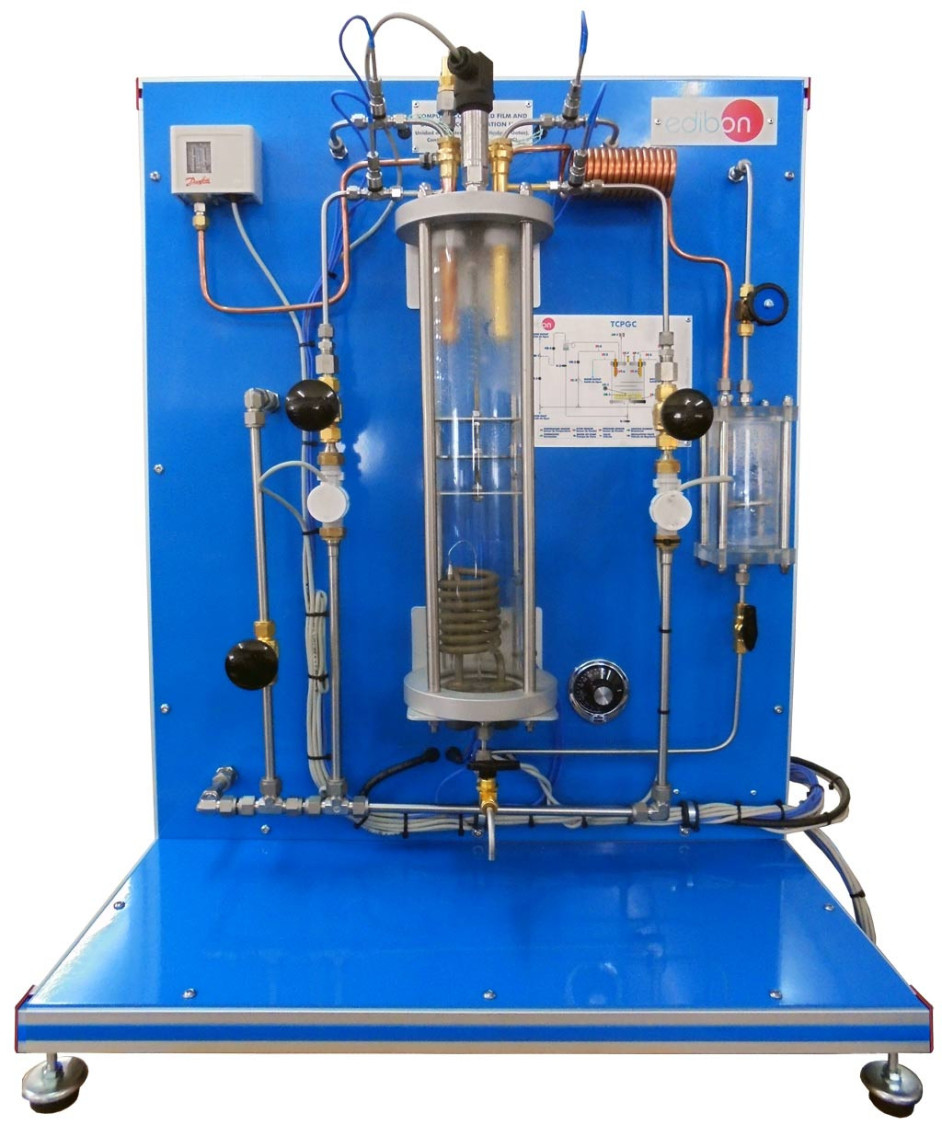

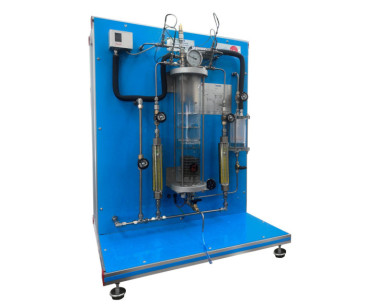

Equipo de Condensación (Pelicular y Gotas), Controlado desde Computador (PC), "TCPGC", ha sido especialmente diseñado para uso de los estudiantes y para proporcionar resultados visuales y cuantitativos relacionados con la transferencia de calor durante la condensación. Se trata de un equipo autónomo que dispone de su propio generador de vapor y sistema de extracción de aire, así como condensadores para condensación en forma de gotas y de película.

La cámara de vapor se trata de un cilindro vertical de vidrio de pared gruesa, que contiene aproximadamente 0,5 kg H2O, normalmente como agua saturada y vapor saturado.

Condensadores:

  • En forma de película:El condensador está hecho de cobre natural llevando incorporado un intercambiador de calor para precalentar el agua refrigerante. Ello sirve para asegurarse de que haya escasa variación en la temperatura de la cara externa de cobre en la que se condensa el vapor. Tres termopares espaciados en igual medida se encuentran fijados al condensador. Las conexiones de entrada y salida del agua refrigerante que se encuentran en el condensador van provistas de termopares para la medición de las temperaturas del agua de entrada y de salida.
  • En forma de gotas: Este es similar al condensador en forma de película, con la salvedad de que la superficie externa del condesador lleva un baño dorado para provocar la condensación en forma de gotas.

La placa inferior lleva una resistencia eléctrica que convierte el agua en vapor a una velocidad que se determina mediante el ingreso de corriente eléctrica. Este vapor circula hacia arriba en dirección a los dos condensadores donde se condensa mediante la transferencia decalor al agua de refrigeración, y el vapor condensado retorna al extremo inferior de la cámara para su reevaporización. La resistencia del agua se situa enrollada en espiral y una sonda de control acciona un termostato que corta la acción de la resistencia en caso de producirse sobrecalentamiento debido a la escasez de agua.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación de la relación entre la presión de saturación y la temperatura de saturación del H2O entre los 20 ºC y los 100 ºC.
  2. Demostración visual de la condensación en forma de película y en forma de gotas, así como de la ebullición nucleada.
  3. Medida del coeficiente del flujo de calor y la transferencia de calor superficial tanto en la condensación en forma de película como en la de gotas.
  4. Demostración e investigación del efecto de aire en condensadores.
  5. Demostración de la Ley de Dalton.
  6. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TCPGC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TCPGC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
