SPFB Equipo de Floculación, Precipitación y Sedimentación

SEDIMENTATION, PRECIPITATION AND FLOCCULATION UNIT - SPFB

SISTEMAS INNOVADORES

El Equipo de Floculación, Precipitación y Sedimentación, "SPFB", diseñado por EDIBON, permite el estudio de los diferentes parámetros que afectan al tratamiento fisicoquímico de las aguas residuales, para la purificación de las mismas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

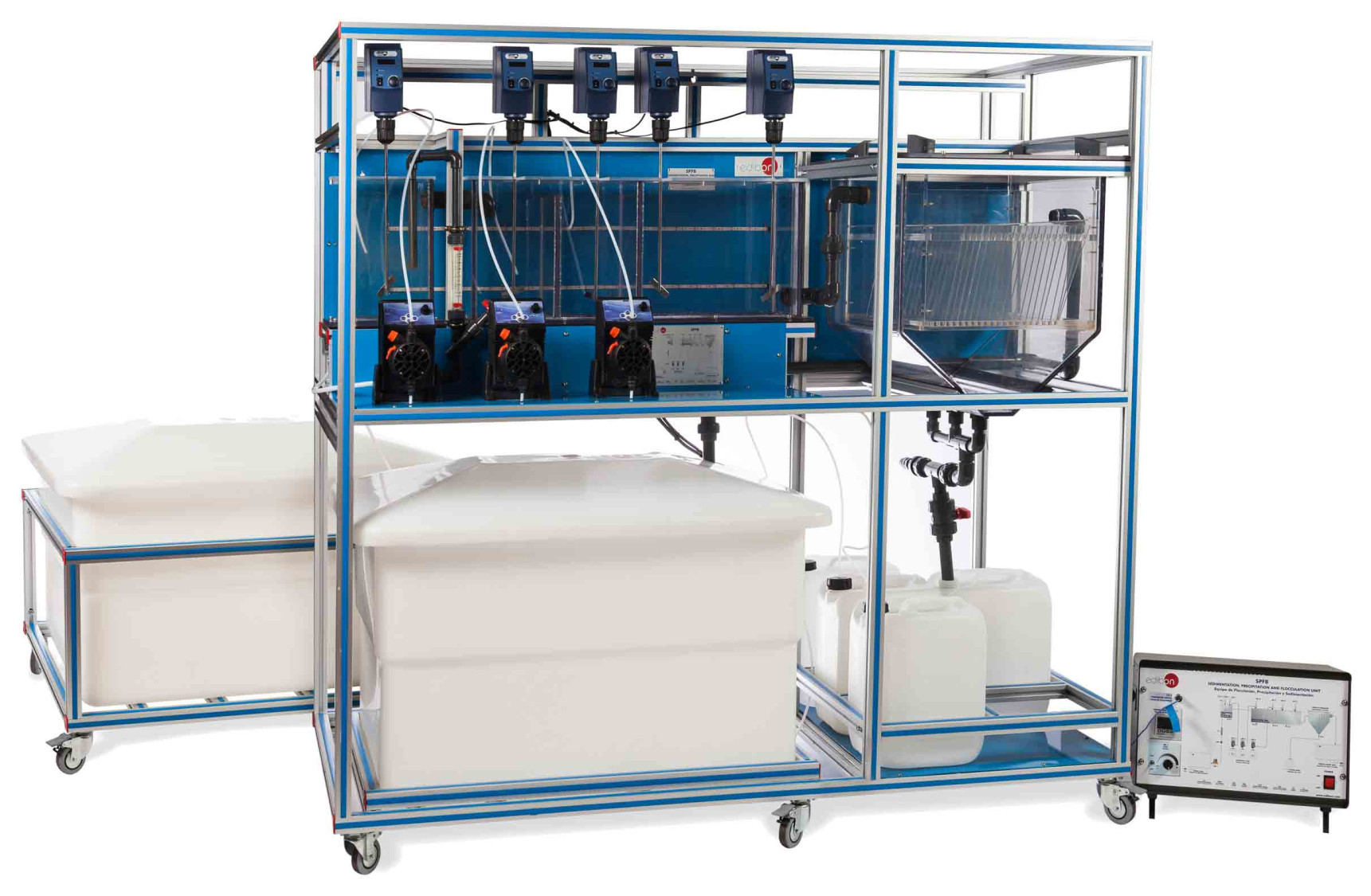

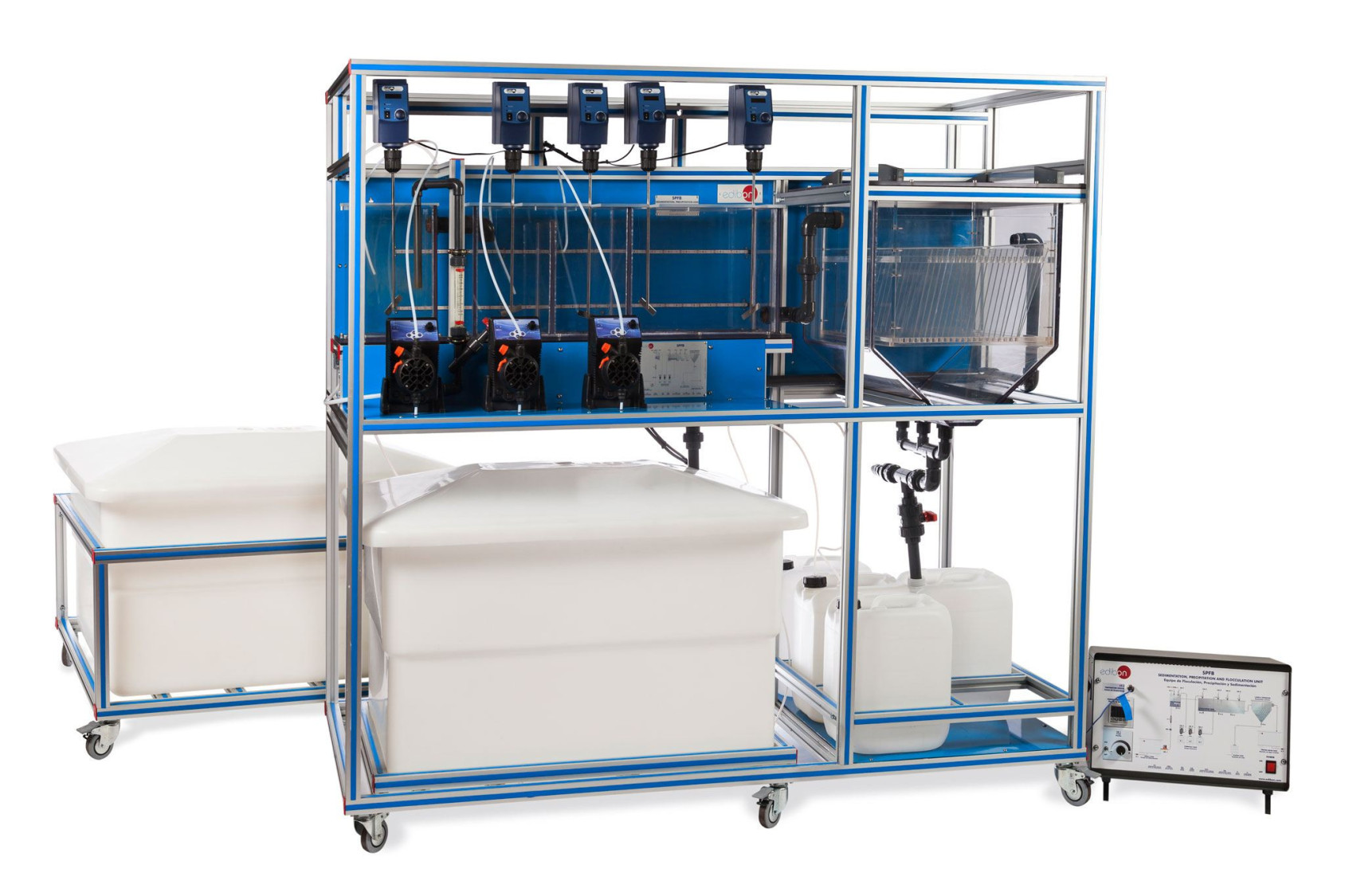

El Equipo de Floculación, Precipitación y Sedimentación, "SPFB", diseñado por EDIBON, permite el estudio de los diferentes parámetros que afectan al tratamiento fisicoquímico de las aguas residuales, para la purificación de las mismas. La finalidad de la unidad es la disminución de la materia coloidal y en suspensión, gracias al estudio de las diferentes etapas de precipitación, coagulación, floculación y posterior sedimentación.

El proceso se inicia con el suministro a la unidad de aguas que requieren tratamiento, empleando para ello una bomba de alimentación de aguas brutas de velocidad regulable. El caudal de suministro se puede visualizar por medio del caudalímetro . Dichas aguas brutas se incorporan al depósito de precipitación, en el cual, una bomba de velocidad regulable permite la adición de sosa disuelta para la neutralización de las mismas. Además se dispone de un agitador de velocidad regulable , el cual facilita la mezcla de los reactivos asociados a la reacción de neutralización. También incluye un sensor de temperatura y un sensor de pH-conductividad para controlar las variables claves del proceso de precipitación.

A continuación el agua se incorpora por rebosamiento al tanque de floculación, que está dividido en dos depósitos, uno de coagulación y otro de floculación. El agua pasa de uno a otro por rebosamiento. La diferencia entre ellos es el tipo de compuesto que se dosifica para la ruptura de los coloides y la formación de los flóculos.

En el primer depósito se realiza la coagulación mediante la adición de coagulante con una bomba de velocidad regulable. Dispone de un agitador regulable cuya finalidad es la ruptura de los coloides, por tanto el mezclado será impetuoso para favorecer la distribución uniforme y rápida del coagulante antes de que se produzca la reacción química.

En el segundo depósito se observan diferentes secciones, la primera delimitada por tabiques deflectores para favorecer la mezcla y las demás demarcadas por la colocación de agitadores. En la primera sección se pretende favorecer la formación de flóculos mediante la adición de floculante con una bomba de velocidad regulable. En el resto de secciones se pretende aumentar el tamaño de los flóculos formados, con el fin de incrementar el rendimiento de la decantación. Por ello se tranquiliza el flujo, evitando turbulencias. En cada sección se dispone de un agitador de velocidad regulable para fomentar la unión de las partículas y su aglomeración en forma de flóculos.

Finalmente, el agua pasa a un decantador lamelar, donde los flóculos formados se separan del agua depurada por sedimentación. El agua clarificada sale por la parte superior hasta el depósito de aguas tratadas, mientras que en la parte inferior de la unidad los lodos se acumulan en una tolva. Como resultado final las aguas tratadas se almacenan en el tanque de aguas depuradas, mientras que los lodos se extraen del decantador en el tanque de lodos.

El equipo dispone de puntos de muestreo en cada uno de los tanques que comprenden el proceso, incluyendo a las distintas secciones que comprenden el tanque de floculación. Además dispone de un medidor de conductividad para analizar la variación de la misma a lo largo del proceso y asociarla con la evolución de los sólidos disueltos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con los procesos de precipitación, floculación y sedimentación.
  2. Análisis de la influencia del pH en la precipitación.
  3. Análisis de la influencia de la agitación en la precipitación, coagulación y floculación.
  4. Estudio del funcionamiento de un decantador lamelar y la influencia del número de lámelas.
  5. Análisis cuantitativo de la dosificación de precipitante, coagulante y floculante en el proceso de depuración del agua.
  6. Establecimiento de un estado de funcionamiento estable.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Tratamiento de aguas residuales de distintas características.
  2. Elección de los reactivos más adecuados para cada agua cruda gracias al análisis de resultados por gravimetría.
  3. Comparación de los posibles métodos que se pueden emplear para la determinación del rendimiento del proceso de coagulación, floculación y decantación.
