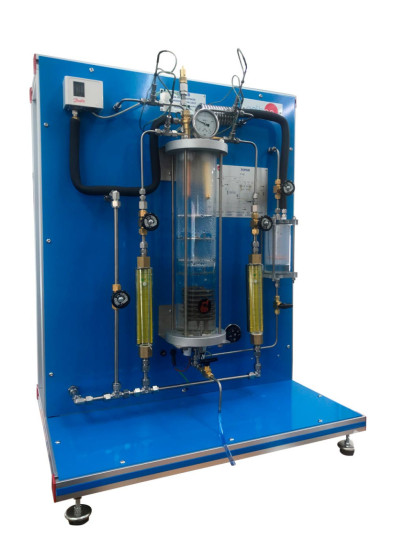

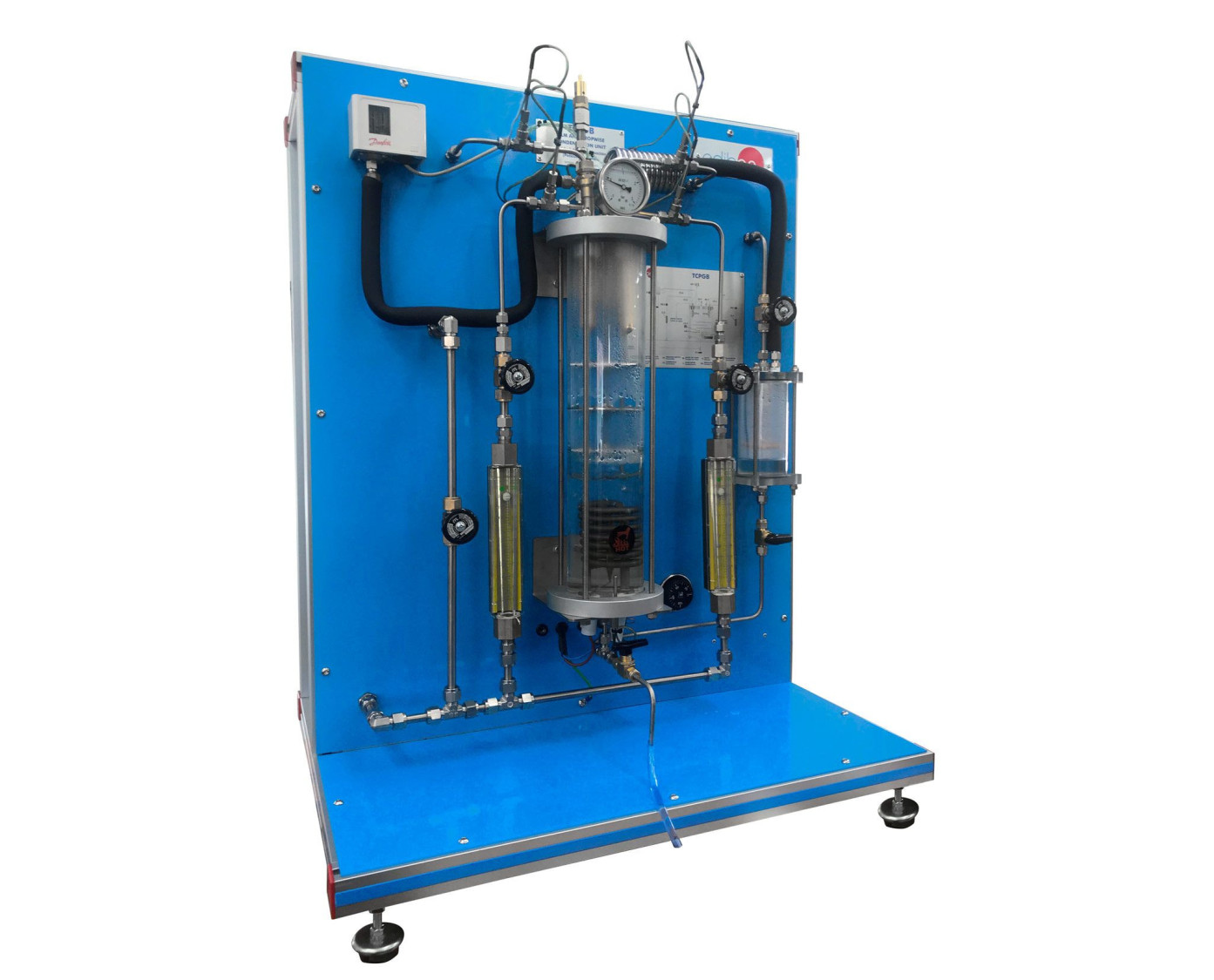

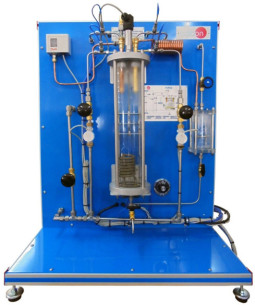

TCPGB Equipo de Condensación (Pelicular y Gotas)

El Equipo de Condensación (Pelicular y Gotas), "TCPGB", ha sido especialmente diseñado para uso de los estudiantes y para proporcionar resultados visuales y cuantitativos relacionados con la transferencia de calor durante la condensación.

Equipo autónomo, que dispone de su propio generador de vapor y sistema de extracción de aire, así como condensadores para condensación en forma de gotas y de película.

La cámara de vapor se trata de un cilindro vertical de vidrio de pared gruesa, que contiene aproximadamente 0,5 kg H2O, normalmente como agua saturada y vapor saturado.

Condensadores:

• En forma de película: El condensador está hecho de cobre natural llevando incorporado un intercambiador de calor para precalentar el agua refrigerante. Ello sirve para asegurarse de que haya escasa variación en la temperatura de la cara externa de cobre en la que se condensa el vapor. Tres termopares espaciados en igual medida se encuentran fijados al condensador. Las conexiones de entrada y salida del agua refrigerante que se encuentran en el condensador van provistas de termopares para la medición de las temperaturas del agua de entrada y de salida.
• En forma de gotas: Este es similar al condensador en forma de película, con la salvedad de que la superficie externa del condesador lleva un baño dorado para provocar la condensación en forma de gotas.

La placa inferior lleva una resistencia eléctrica que convierte el agua en vapor a una velocidad que se determina mediante el ingreso de corriente eléctrica. Este vapor circula hacia arriba en dirección a los dos condensadores donde se condensa mediante el traslado del calor al agua refrescante, y el vapor condensado retorna al extremo inferior de la cámara para su reevaporización. La resistencia del agua se situa enrollada en espiral y una sonda de control acciona un termostato que corta la acción de la resistencia en caso de producirse sobrecalentamiento debido a la escasez de agua.

La cámara va provista de tres tabiques que tienen por objeto reducir la cantidad de salpicaduras emanantes de la fuerte ebullición.
