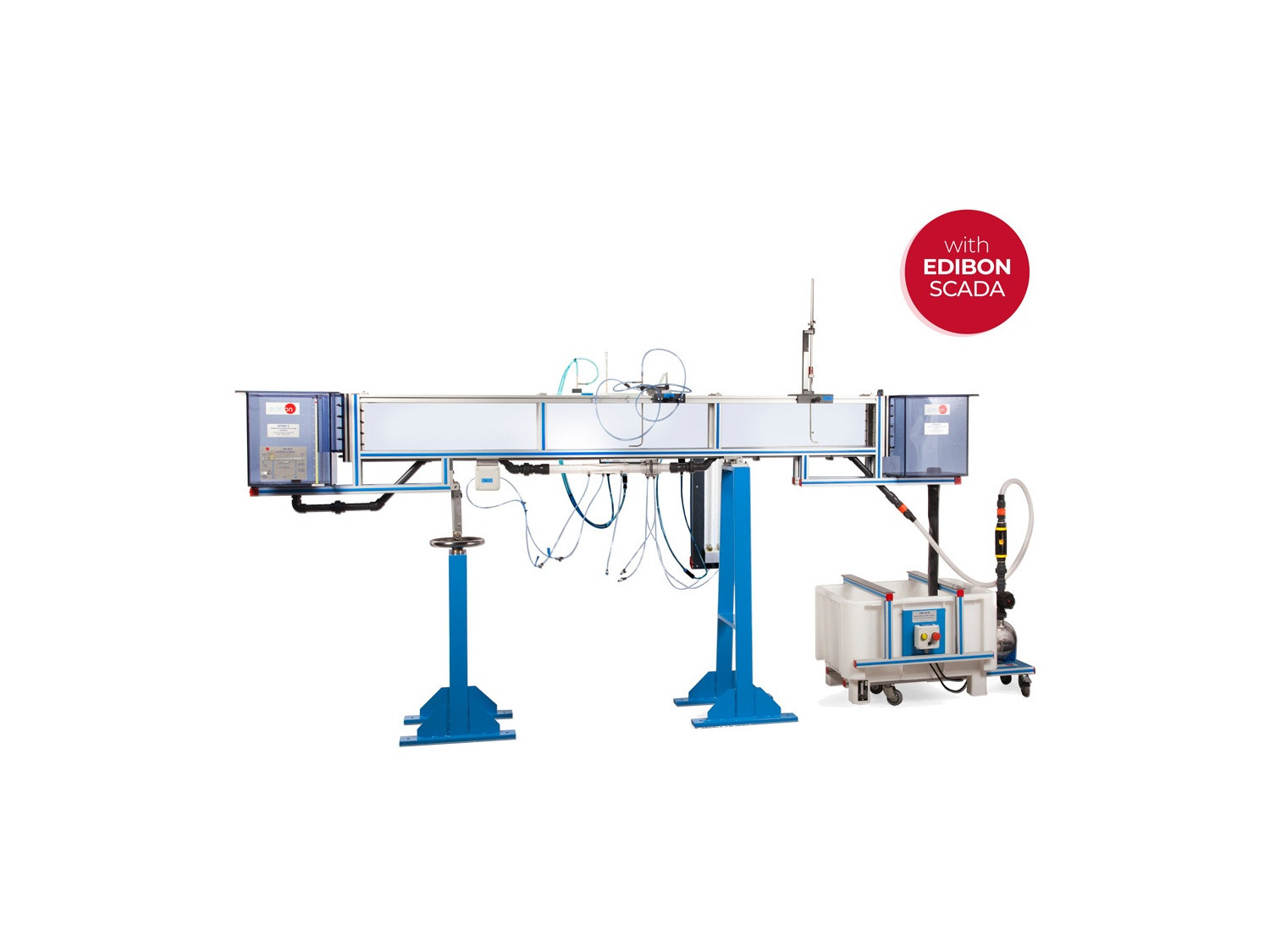

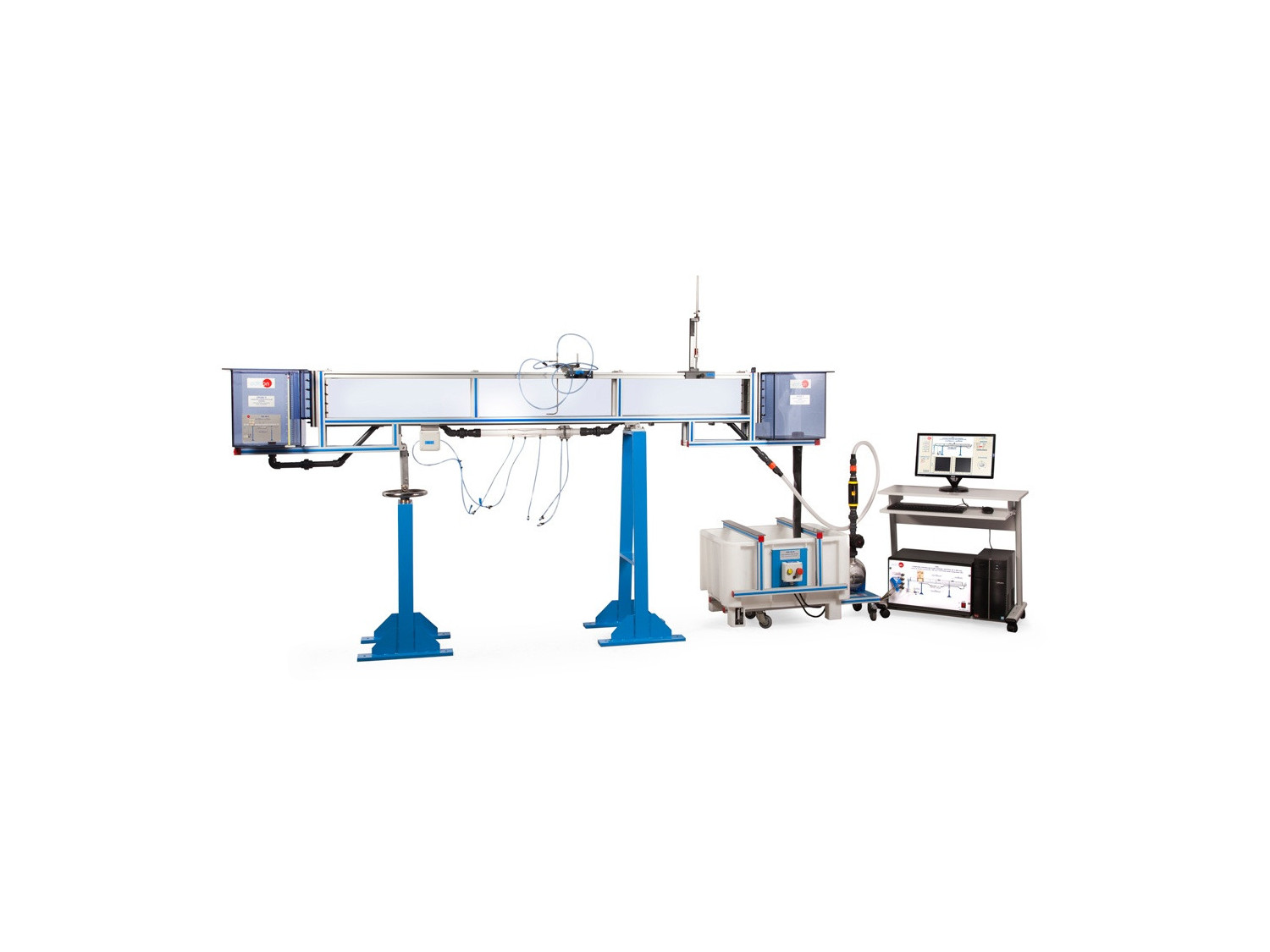

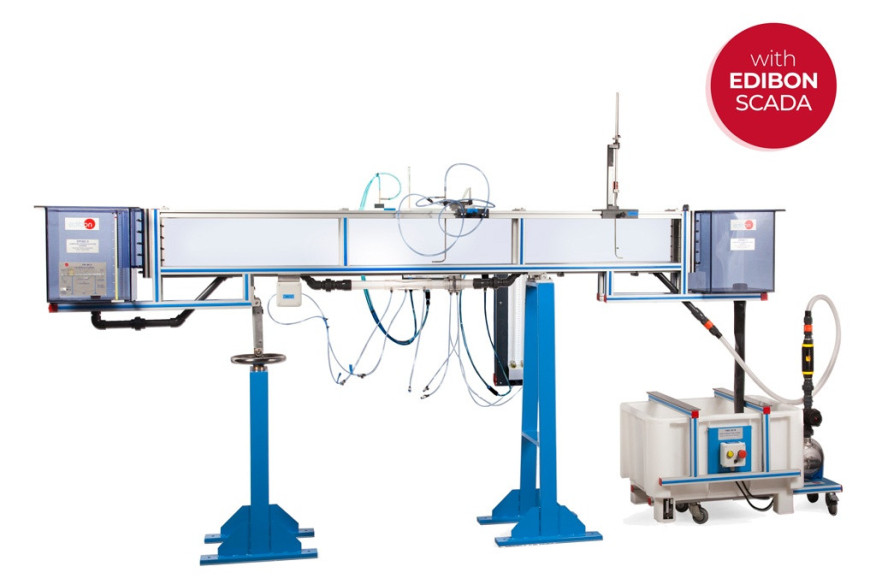

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos.

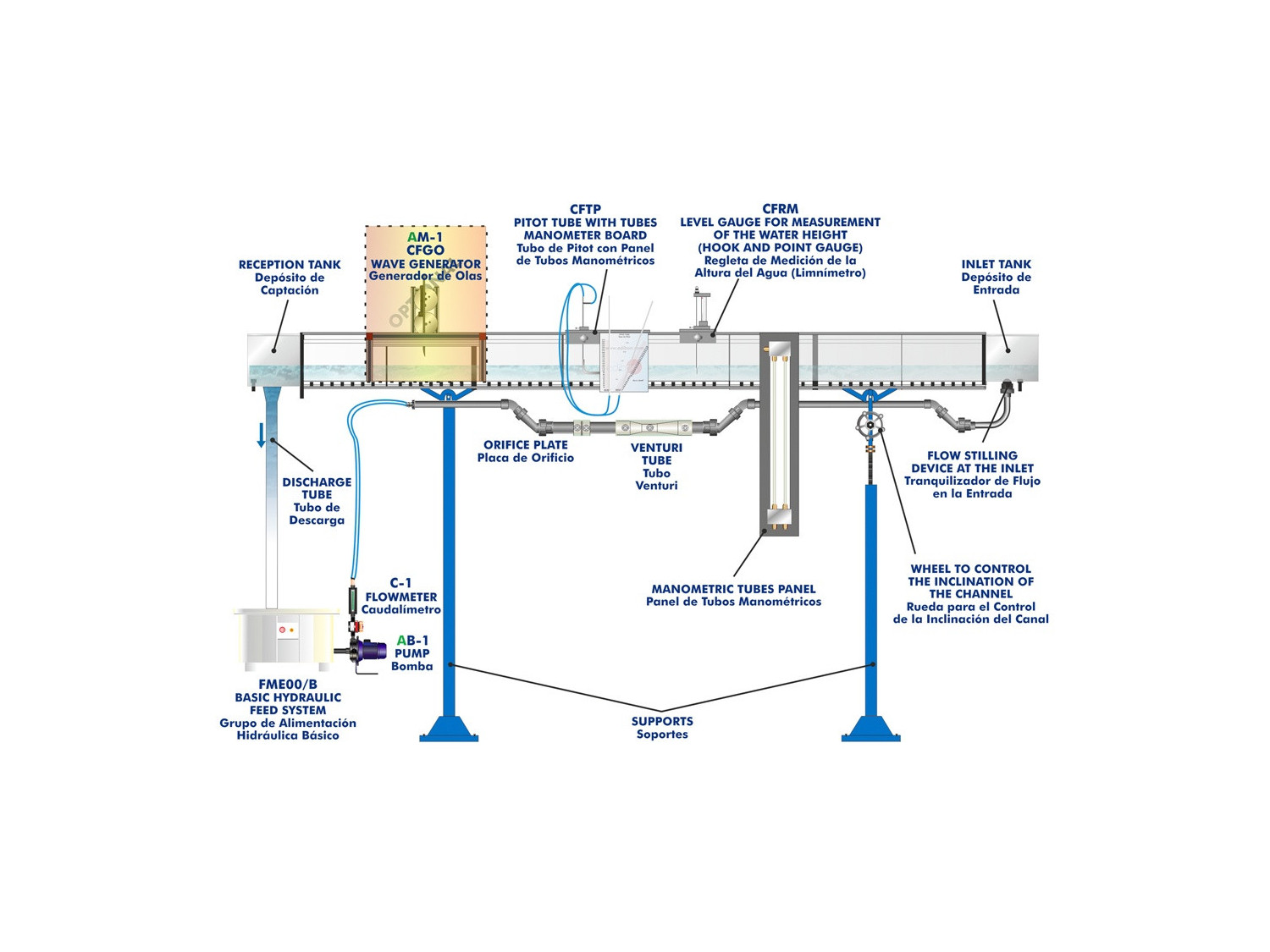

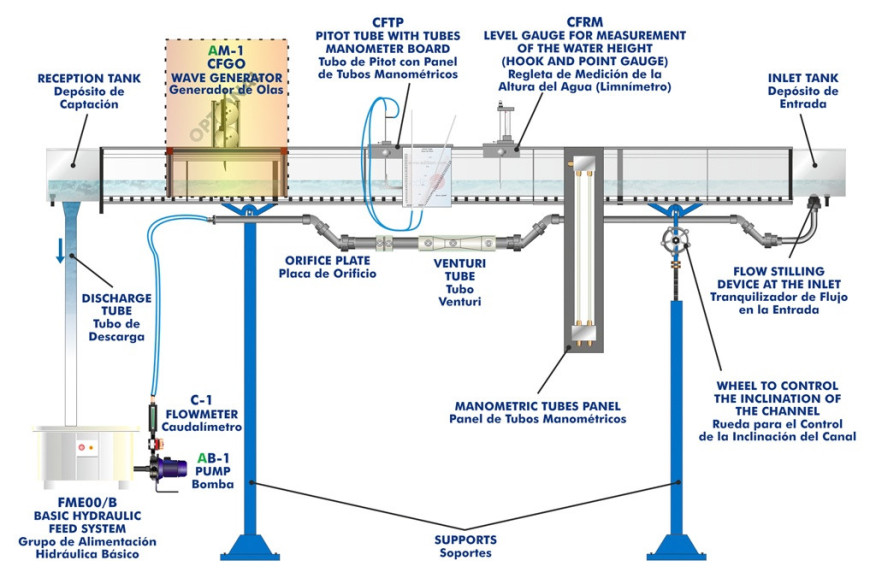

Canal por el que se hace circular agua, de sección rectangular, con paredes transparentes que permiten la observación de todos los ensayos. El agua es tomada del depósito de almacenamiento mediante una bomba hidráulica, con regulación de velocidad y, por medio de la tubería, es conducida al depósito de entrada, donde se dispone un tranquilizador de flujo. Desde aquí el agua circula por el canal y descarga en el depósito de captación, retornando finalmente al depósito de almacenamiento, con lo que se completa el circuito cerrado.
El equipo dispone de la instrumentación y los sensores adecuados (caudal, presión, etc.) para el control y medida de los parámetros más representativos.
Para regular el caudal que circula por el canal se dispone de una válvula a la salida de la bomba.
Para medir el caudal se dispone de un sensor de caudal de placa de orificio y otro tipo Venturi. También se puede medir el caudal con el sensor de caudal del Grupo de Alimentación Hidráulica Básico (FME00/B).
Para medir el nivel del agua se requiere un limnímetro (CFRMC) y además para medir velocidades/caudales se requiere un tubo de Pitot con un panel de tubos manométricos (CFTPC).

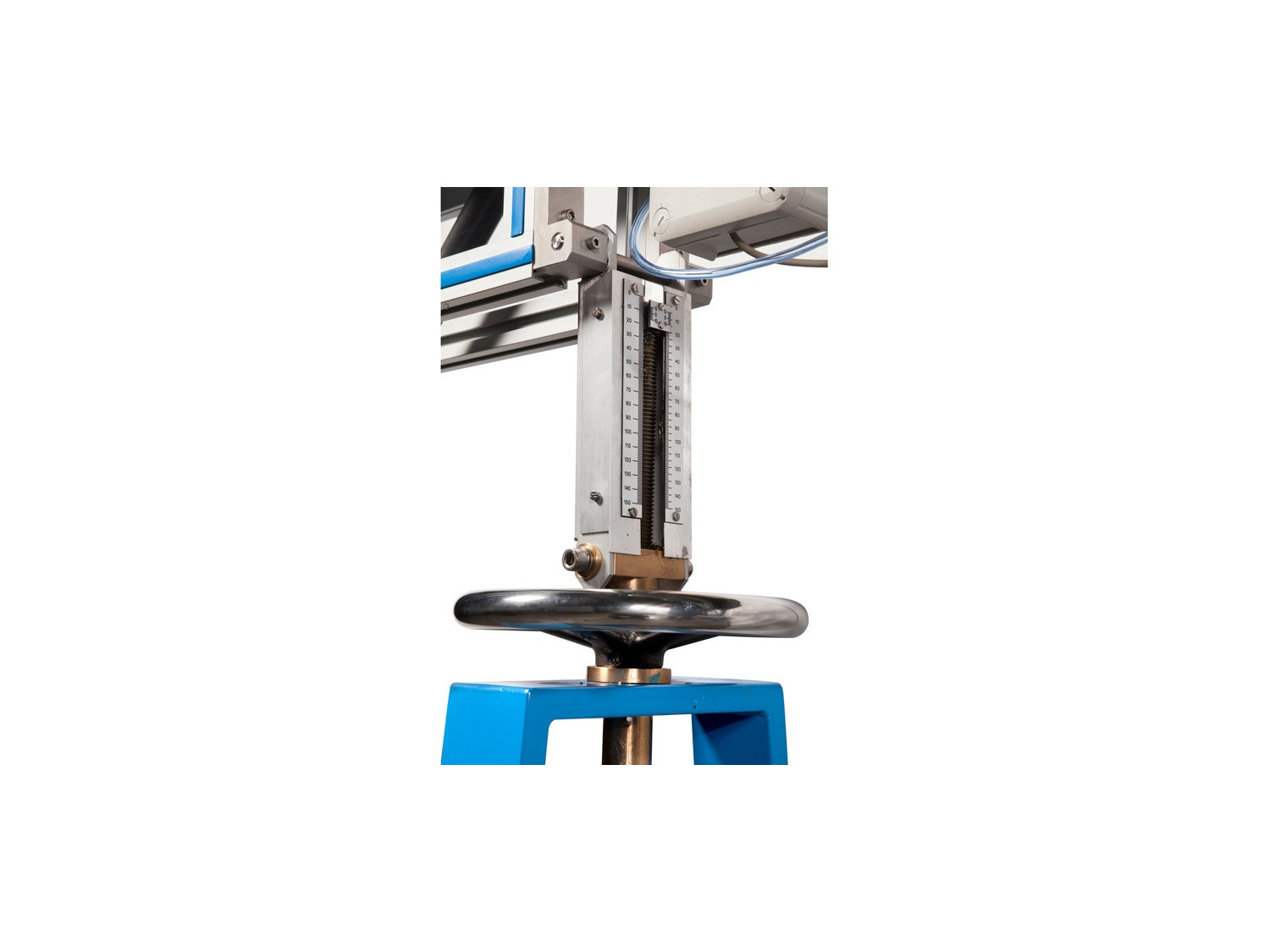

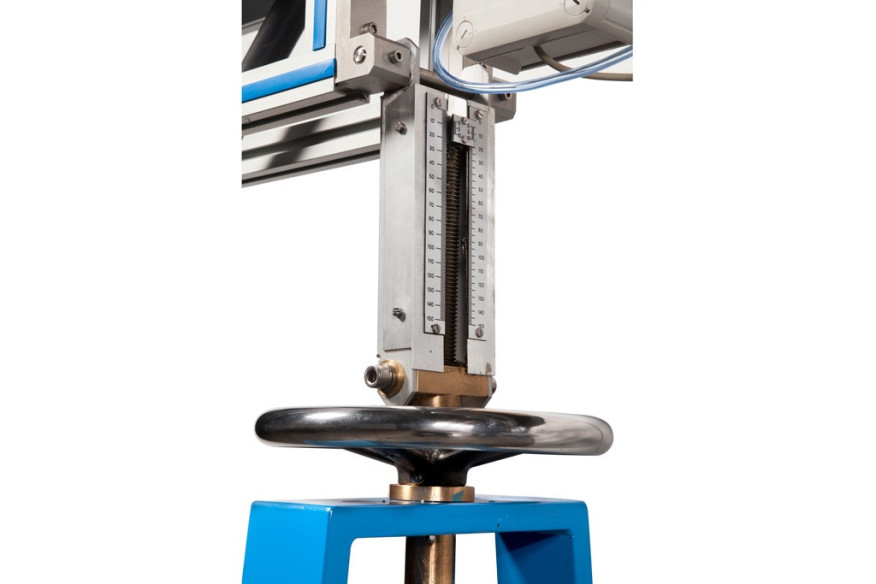

El canal está montado sobre dos soportes, con un sistema que permite controlar la inclinación del canal.
Existe una amplia gama de accesorios disponibles.

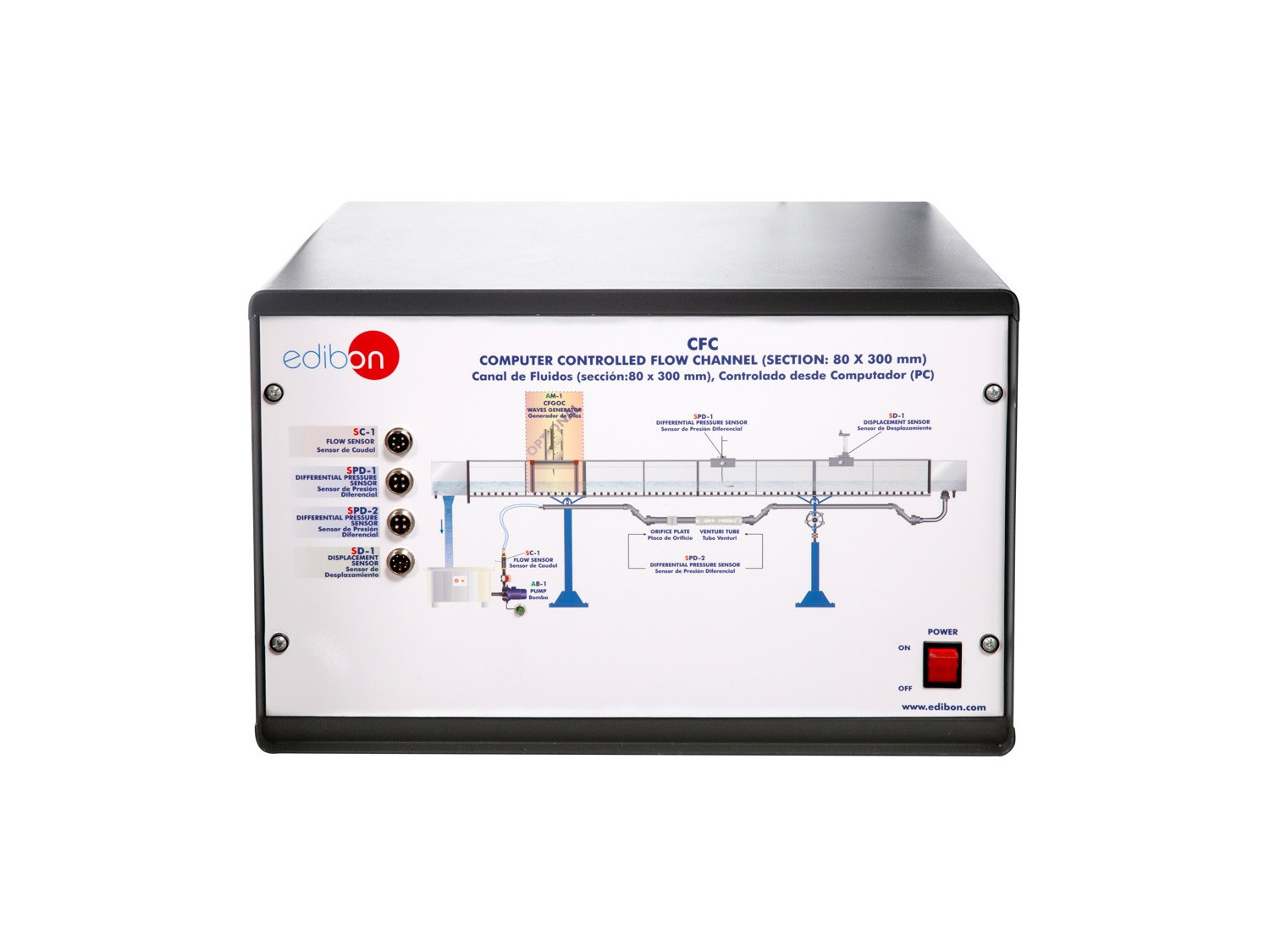

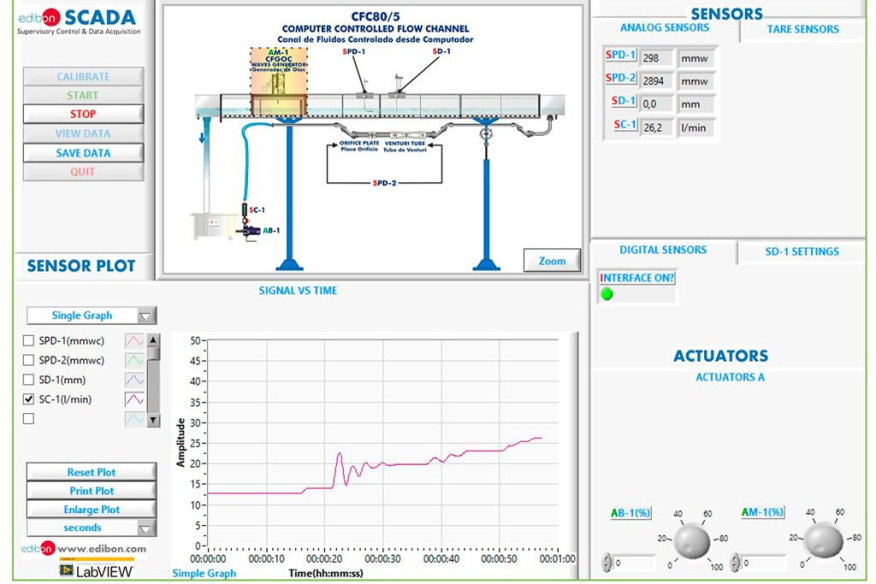

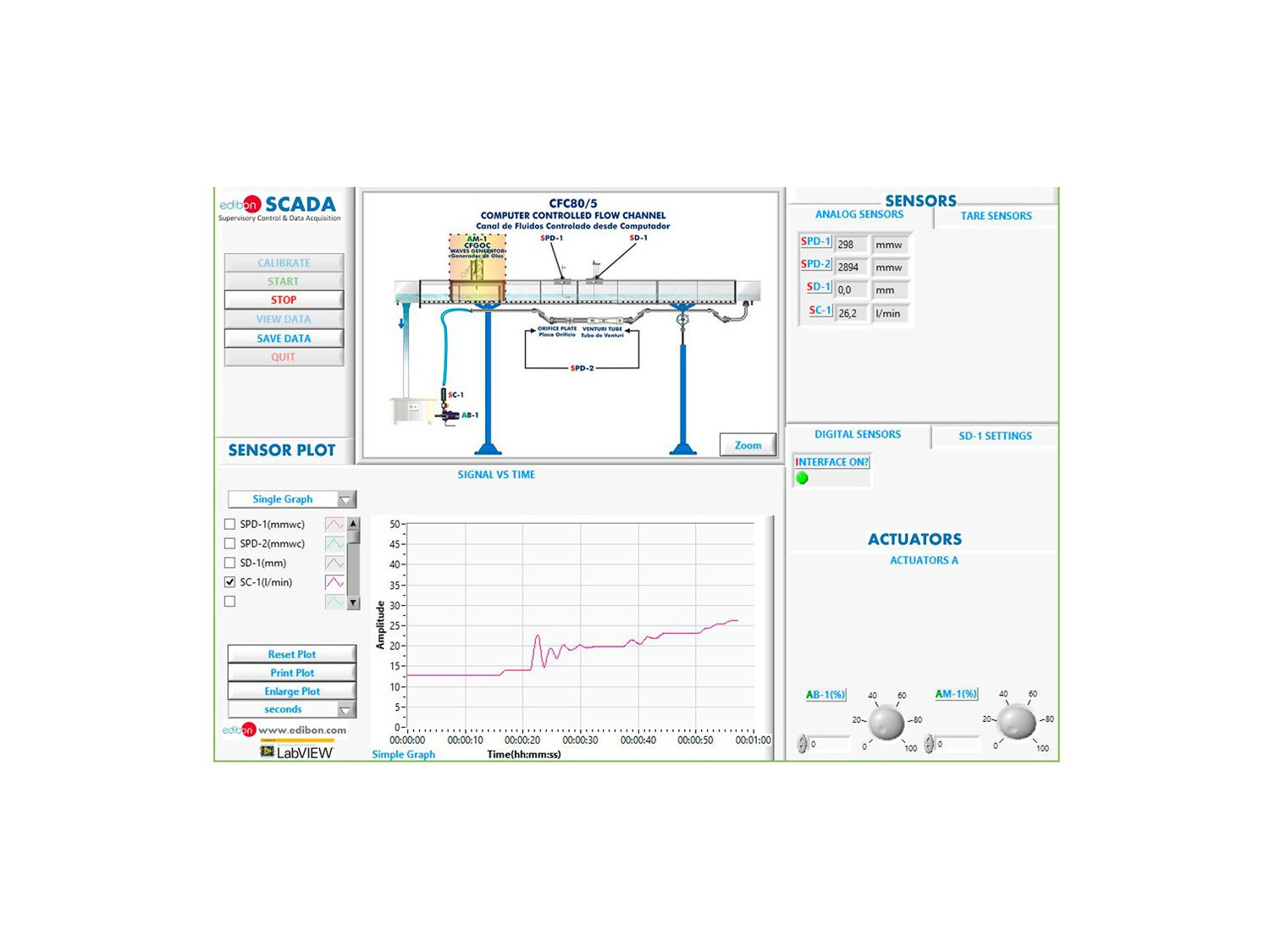

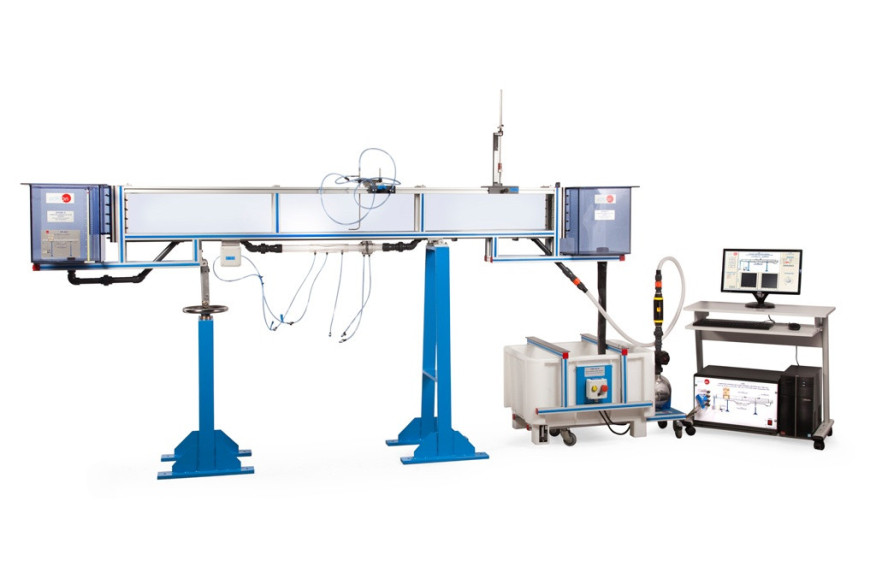

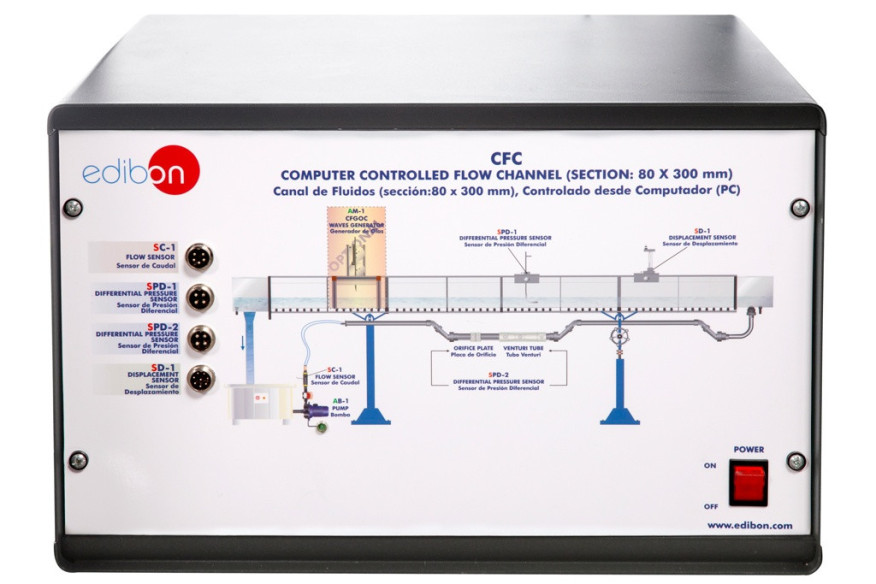

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
Otras posibilidades que pueden realizarse con este equipo:
