AEL-MGP Sistemas de Potencia de Micro Redes

MICROGRID POWER SYSTEMS - AEL-MGP

SISTEMAS INNOVADORES

El equipo de Sistemas de Potencia de Micro Redes, "AEL-MGP", ha sido diseñado para la formación teórico-práctica sobre sistemasde potencia de Micro Redes.

Ver descripción general

Descripción General

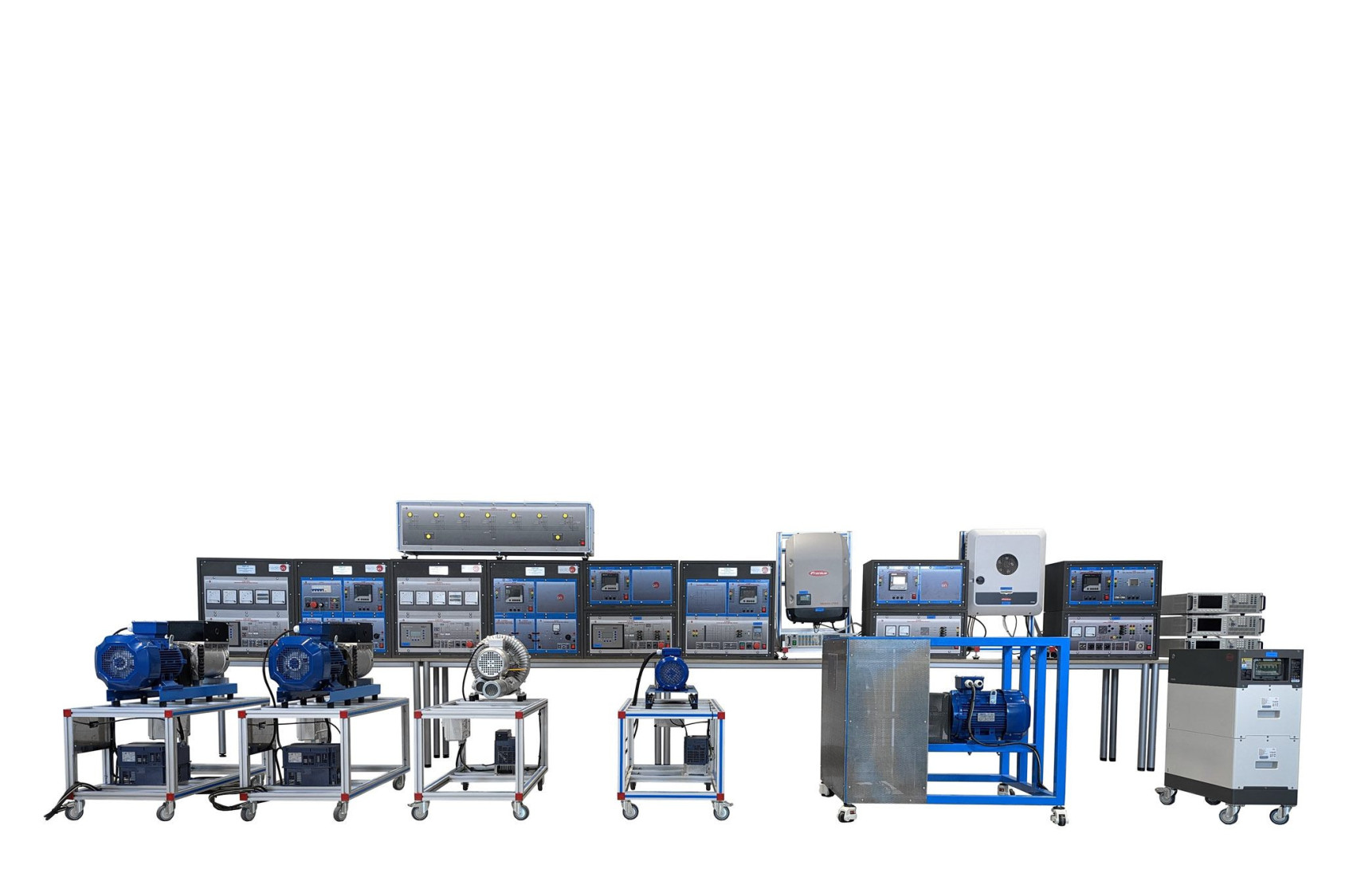

El equipo de Sistemas de Potencia de Micro Redes, "AEL-MGP", ha sido diseñado para la formación teórico-práctica sobre sistemasde potencia de Micro Redes.

Este sistema permite estudiar la arquitectura, la gestión y las principales maniobras de control llevadas acabo dentro de un contexto híbrido basado en energías renovables. Se trata de un sistema de potencia que representa el conjunto delos recursos renovables (fotovoltaica, eólica, hidroeléctrica, bombeo y almacenamiento de energía) integrados en una red aislada parala producción de potencia. Además, el diseño de este sistema se ha realizado conelementos industriales reales a escala con el fin de obtener la máxima experiencia enla gestión de una Micro Red.

El Sistema de Potencia de Micro Redes "AEL-MGP" está constituido por un conjuntode aplicaciones recomendadas para estudiar los diferentes escenarios que se puedendar en una Micro Red.

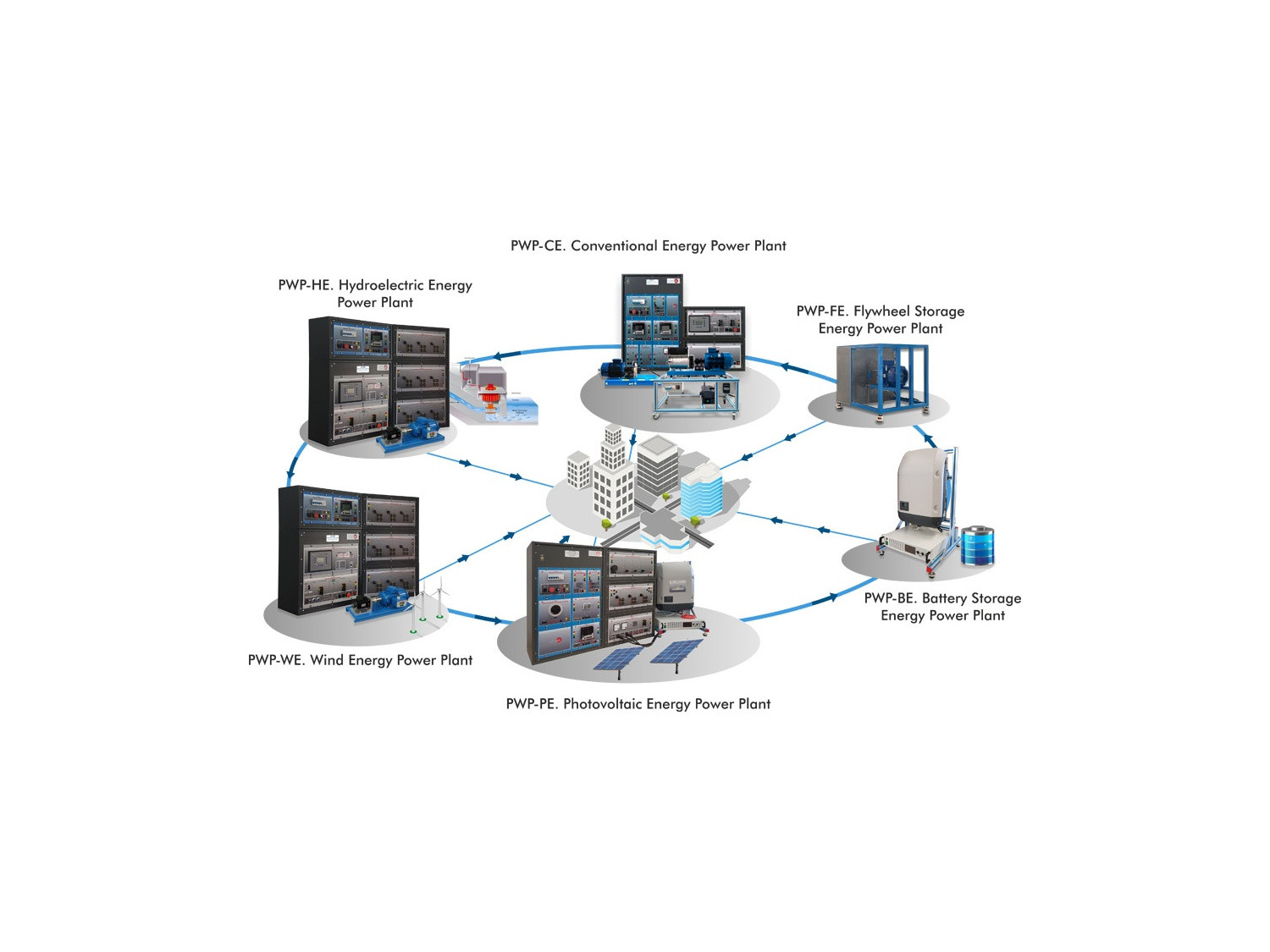

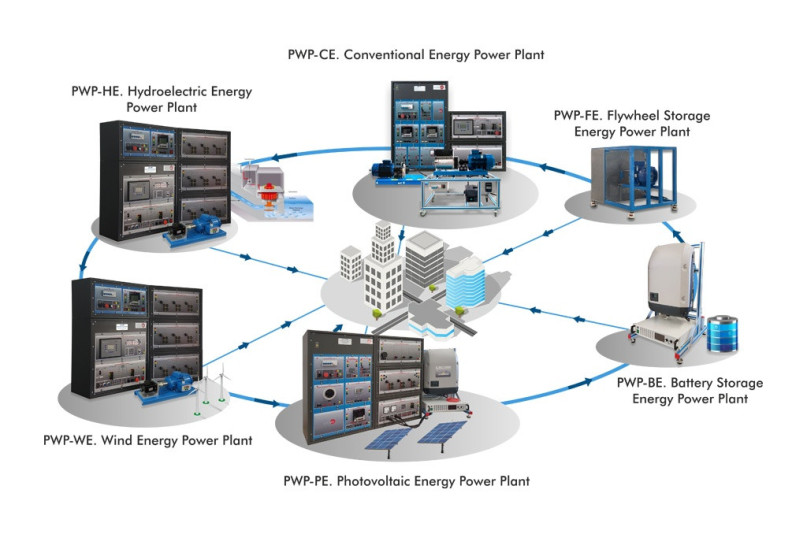

Debido a la diversidad de las micro redes Edibon recomiendaun conjunto de aplicaciones con el propósito de que el usuario seleccione aquellasen función de las situaciones que quiera estudiar. Las aplicaciones recomendadasson las siguientes: Plantas de Potencia de Energía Convencional, Plantas de Potencia deEnergía Hidroeléctrica, Plantas de Potencia de Energía Eólica, Plantas de Potencia de Almacenamiento de Energía con Baterías y Plantasde Potencia de Almacenamiento de Energía con Disco de Inercia.

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

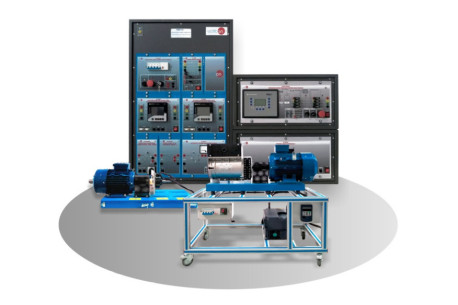

Algunos ejercicios prácticos con la unidad base incluida, "PWP-CE":

  1. Conceptos básicos de redes aisladas.
  2. Control automático de la tensión y la frecuencia del generador síncrono en una red en isla.
  3. Estudio de la demanda y generación de energía en redes aisladas.
  4. Medición inteligente de la energía generada.
  5. Estudio de la respuesta del generador síncrono a un cambio en la carga.
  6. Operaciones de sincronización del generador síncrono con la red.

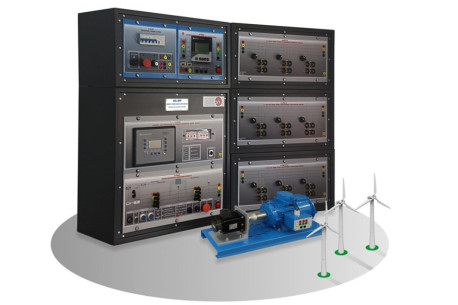

Algunos ejercicios prácticos con la Planta de Potencia de Energía Eólica, "PWP-WE":

  1. Control automático de la velocidad del grupo turbina-generador.
  2. Puesta en marcha del generador de inducción trifásico.
  3. Sincronización automática del generador de inducción trifásico con la red.
  4. Monitorización de los parámetros eléctricos del generador de inducción trifásico en sincronismo con la red.
  5. Control automático ajustable de la potencia activa entregada a la red.
  6. Influencia de la variación de la velocidad en la potencia reactiva y análisis de posibles soluciones para automatizar la regulación del factor de potencia.
  7. Compensación de la potencia reactiva consumida por el generador trifásico de inducción por medio de bancos de condensadores.

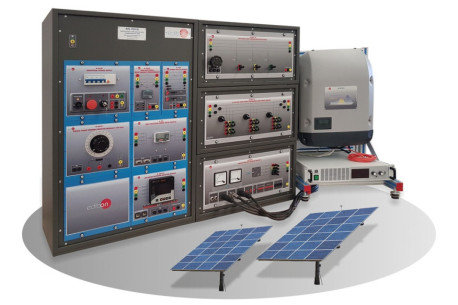

Algunos ejercicios prácticos con la Planta de Potencia de Energía Fotovoltaica, "PWP-PE":

  1. Instalación de plantas de potencia fotovoltaicas.
  2. Conexión a red de plantas fotovoltaicas.
  3. Configuración de las curvas P-V para la generación de energía.
  4. Monitorización de la inyección de potencia a la red.
  5. Seguimiento del punto de máxima potencia (característica MPPT).
  6. Limitación de la potencia del inversor (derating).
  7. Obtención de la eficiencia del inversor.

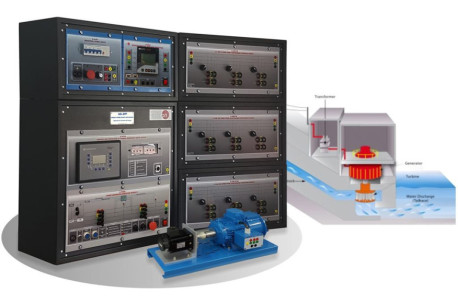

Algunos ejercicios prácticos con la Planta de Potencia de Energía Hidroeléctrica, "PWP-HE":

  1. Estudio de los recursos hidroeléctricos y de la producción de potencia con generadores síncronos.
  2. Estudio de la producción de potencia activa del generador síncrono en sincronismo con otros generadores.
  3. Determinación de la carga límite para la inyección de potencia activa desde la planta hidroeléctrica.
  4. Control en tiempo real de la potencia activa.
  5. Estudio de la regulación del factor de potencia del generador síncrono en plantas de potencia hidroeléctrica.

Algunos ejercicios prácticos con el Kit de Bombeo Hidroeléctrico 1, "HYDP-K1":

  1. Estudio de las centrales hidroeléctricas de bombeo.
  2. Control de la potencia de bombeo con el freno dinámico y la medida del consumo de energía.
  3. Estudio del balance entre la producción y el consumo de potencia.
  4. Demostración de los principios de funcionamiento del mecanismo de las centrales hidroeléctricas de bombeo.

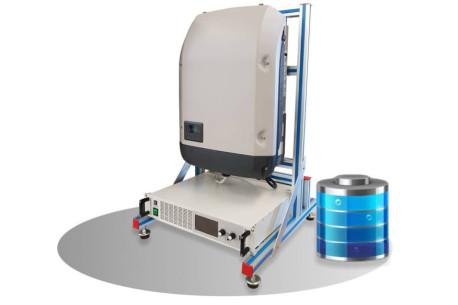

Algunos ejercicios prácticos con la Planta de Potencia de Almacenamiento de Energía con Baterías., "PWP-BE":

  1. Proceso de instalación de los sistemas de acumulación de energía basados en la combinación de baterías con inversor controlador de carga.
  2. Interacción entre el sistema fotovoltaico y la batería.
  3. Almacenamiento de energía en situación de exceso de generación en la Micro Red.
  4. Descarga de la batería en situación de defecto de generación en la Micro Red.

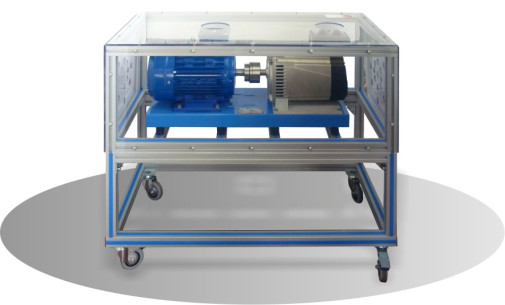

Algunos ejercicios prácticos con la Planta de Potencia de Almacenamiento de Energía con Disco de Inercia, "PWP-FE":

  1. Estudio de los diferentes componentes del sistema de almacenamiento de energía con disco de inercia.
  2. Configuración del regulador de frecuencia, de las curvas de aceleración del motor de inducción y del disco de inercia.
  3. Medida del consumo de potencia durante la carga del disco de inercia.
  4. Configuración del módulo de regeneración de energía.
  5. Medida de la energía regenerada con el disco de inercia.
  6. Relación entre los parámetros eléctricos y mecánicos del disco de inercia.
  7. Cálculo de la eficiencia del sistema de regeneración con disco de inercia.
  8. Visualización de las curvas de consumo de potencia del disco de inercia.
  9. Visualización de las curvas de la energía regenerada e inyectad a la red.

Algunos ejercicios prácticos con el Kit de Inyección de Faltas 1, "FIJ-K1":

  1. Configuración del relé de protección de gestión de alimentadores.
  2. Estudio de los diferentes esquemas de protección en Micro redes.
  3. Estudio de faltas monofásicas, bifásica, trifásicas, a tierra, con y sin impedancia en diferentes puntos de la Micro Red.
  4. Estudio y configuración de la protección de sobrefrecuencia.
  5. Estudio y configuración de la protección de baja frecuencia.
  6. Estudio y configuración de la protección de sobretensión.
  7. Estudio y configuración de la protección de subtensión.
  8. Estudio y configuración de a protección de sobrecorriente.
  9. Análisis transitorio de la inyección de faltas por medio del software del fabricante del relé diferencial.

Algunos ejercicios prácticos con el Software de Gestión de Energía y Adquisición de Datos recomendado, EMG-SCADA:

  1. Control remoto de los puntos de consigna de tensión y potencia del generador síncrono en la Micro Red.
  2. Medida a tiempo real de los parámetros eléctricos del generador síncrono.
  3. Operación de sincronización remota con el generador síncrono y la red.
  4. Maniobras de control remoto de las diferentes fuentes de generación renovables.
  5. Configuración personalizada de las curvas de velocidad de viento.
  6. Simulación automática de las curvas de velocidad de viento pre-configuradas para turbina eólica con generador de inducción trifásico.
  7. Visualización de la curva de potencia para los valores de velocidad de viento pre-configurados.
  8. Configuración personalizada de las curvas de irradiación solar.
  9. Simulación automática de las curvas de irradiación solar pre-configuradas para la generación fotovoltaica.
  10. Visualización de la curva de potencia para los valores de irradiación solar pre-configurados.
  11. Visualización de la curva de potencia para la generación hidroeléctrica.
  12. Visualización de la capacidad restante de la fuente hidroeléctrica conforme la potencia generada es progresivamente entregada.
  13. Análisis de la eficiencia y la estabilidad provista a la Micro Red por el sistema de almacenamiento de energía durante la simulación de un perfil de demanda.
  14. Visualización de las curvas demanda y generación totales para analizar la gestión de los diferentes recursos renovables durante las situaciones simuladas.
  15. Monitorización en tiempo real de los valores y formas de onda de la frecuencia, corriente y tensión.
  16. Monitorización en tiempo real de las potencias activa, reactiva y aparente generadas.
  17. Visualización de los diagramas fasoriales de los parámetros eléctricos del sistema.
  18. Monitorización en tiempo real de los resultados obtenidos.
  19. Almacenamiento de datos.
  20. Comparación de los resultados obtenidos.

- El usuario puede realizar otros ejercicios diseñados por él mismo.
