PWP-CE Planta de Potencia de Energía Convencional

CONVENTIONAL ENERGY POWER PLANT - PWP-CE

SISTEMAS INNOVADORES

Esta planta de potencia se requiere para poder trabajar con cualquier otra planta de energía ofrecida en este catálogo. Su propósito es, al igual que en una Micro Red real, el crear las bases de la estructura de la micro red eléctrica y determinar los parámetros de frecuencia y tensión de la misma.

Ver descripción general

Descripción General

Esta planta de potencia se requiere para poder trabajar con cualquier otra planta de energía ofrecida en este catálogo. Su propósitoes, al igual que en una Micro Red real, el crear las bases de la estructura de la micro red eléctrica y determinar los parámetrosde frecuencia y tensión de la misma.

El resto de las plantas de potencia sesincronizarán a esta gracias a la estabilidad producida. Además, esta aplicaciónactúa como generación base en la micro red, proporcionando energía eléctricaa régimen constante. Al igual que en micro redes reales, esta aplicaciónrepresenta generación diesel o de gas, utilizadas normalmente en islas u otrossistemas basados en micro redes.

Es fundamental que esta aplicación se complemente con alguna de lasaplicaciones de energías renovables recomendadas en este catálogo para asícrear una micro red completa.

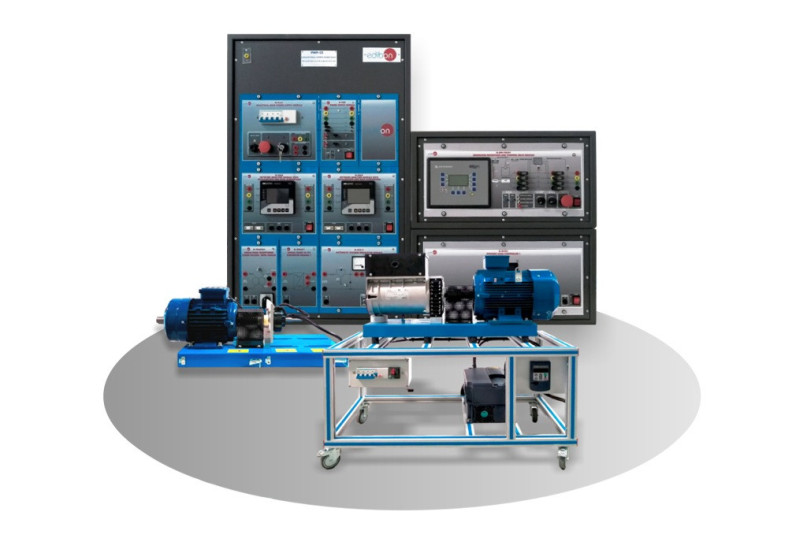

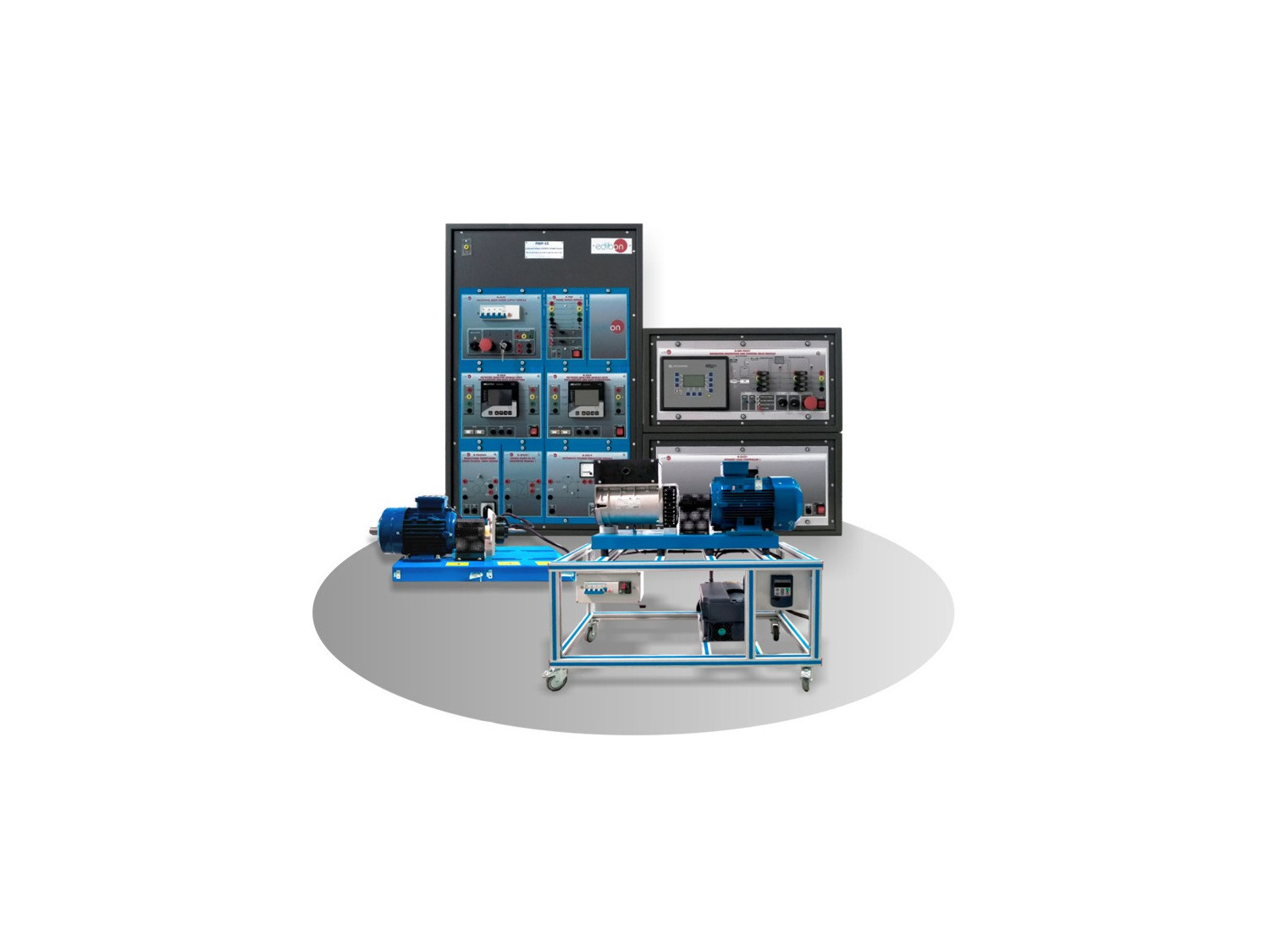

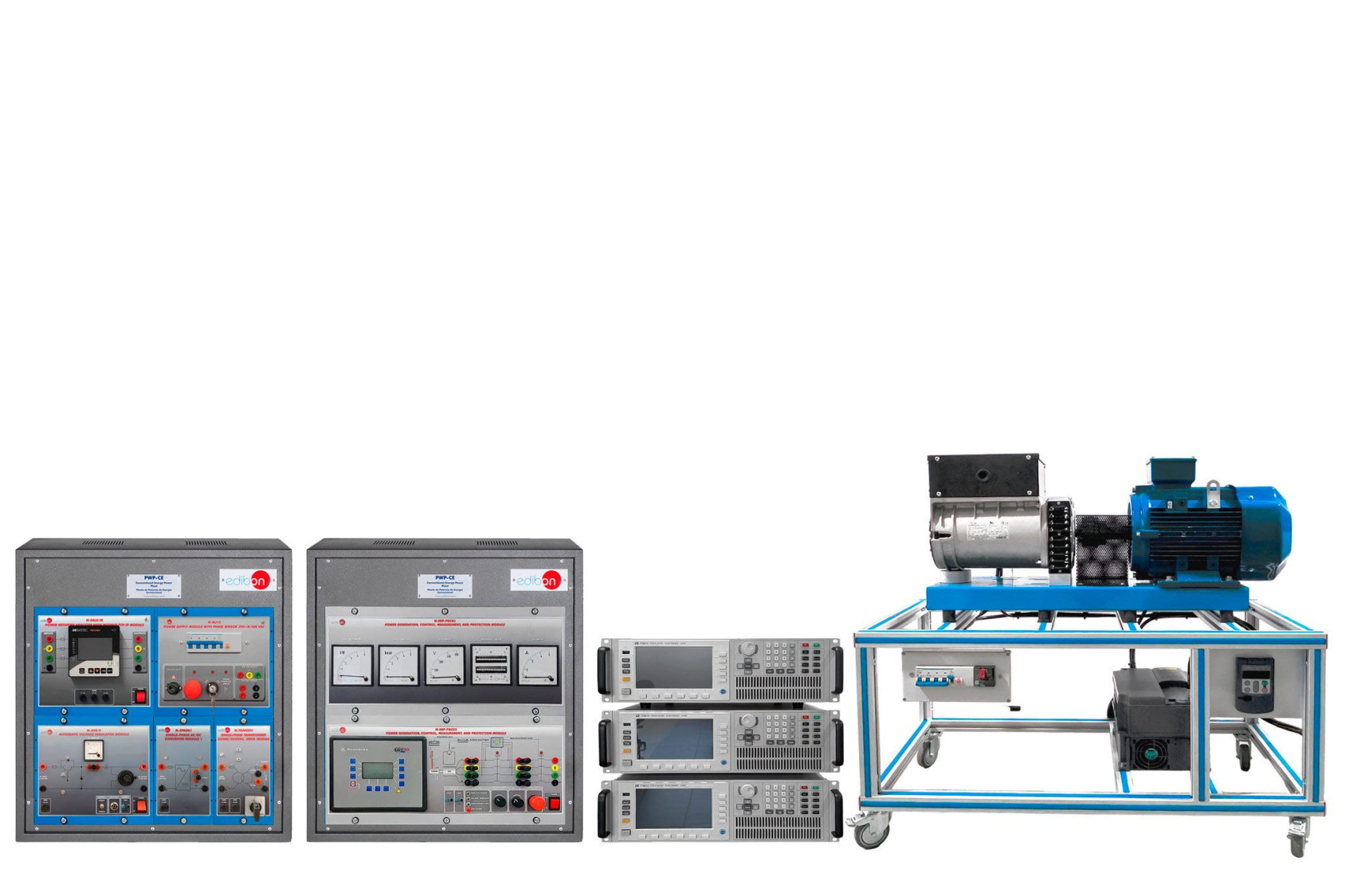

Esta aplicación incluye un grupo turbina-generador formado por un motor eléctrico (turbina) acoplado a un generador síncronotrifásico para la generación de energía eléctrica. Para el control del grupo turbina-generador se incluye un controlador digitalmultifunción (AVR y ASC) que permitirá una regulación óptima de todos sus parámetros eléctricos y mecánicos. Los parámetrosde control más relevantes son la velocidad de la turbina, la frecuencia del generador, la corriente de excitación, la tensión y laspotencias P, Q y S del generador. Además, este módulo de control es a su vez una protección avanzada de generadores y turbinas.

Cumple con la norma ANSI en lo relativo a los parámetros de protección de generadores y turbinas (ANSI 81O, ANSI 81U, ANSI59, ANSI 27, ANSI 50/51, ANSI 32R/F, ANSI IOP 32, ANSI MOP 32, ANSI 46, Voltage Asymmetry, Generator Ground Fault, PhaseRotation, ANSI IEC 255, Generator Lagging Power Factor, entre otras).

Por otro lado, esta aplicación incluye también un módulo de control de carga dinámico como punto de consumo de potencia en laMicro Red. Este módulo programable permite elaborar curvas de demanda reales, programando los máximos y mínimos de consumode potencia así como los tiempos de consumo en valle. Este proceso de generación de perfiles de demanda permite estudiar lasdiferentes maniobras de gestión y control llevadas a cabo en la Micro Red por parte del operador eléctrico (usuario). La aplicaciónincluye también los analizadores de red necesarios para la medición de los parámetros eléctricos de la Micro Red tales como laenergía generada y la energía consumida por la carga dinámica. Dichos analizadores cumplen los estándares de "Smart Metering"al disponer de comunicación bidireccional con los demás elementos de la red para una óptima gestión de la misma.

EJERCICIOS Y PRÁCTICAS GUIADAS

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Conceptos básicos de redes aisladas.
  2. Control automático de la tensión y la frecuencia del generador síncrono en una red en isla.
  3. Estudio de la demanda y generación de energía en redes aisladas.
  4. Medición inteligente de la energía generada.
  5. Estudio de la respuesta del generador síncrono a un cambio en la carga.
  6. Operaciones de sincronización del generador síncrono con la red.
