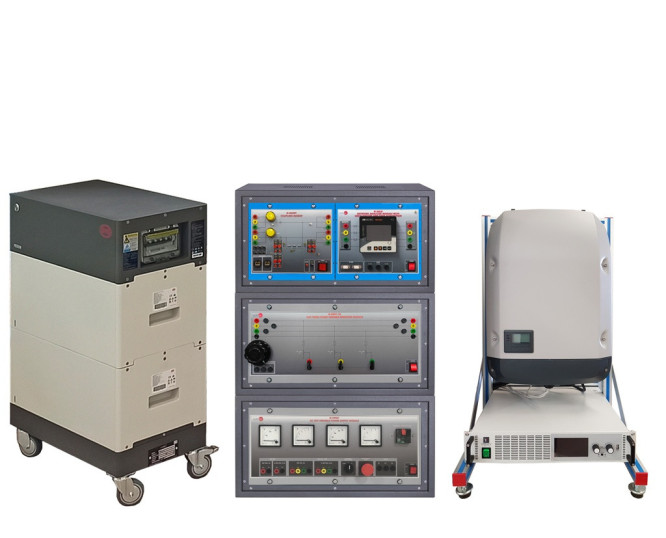

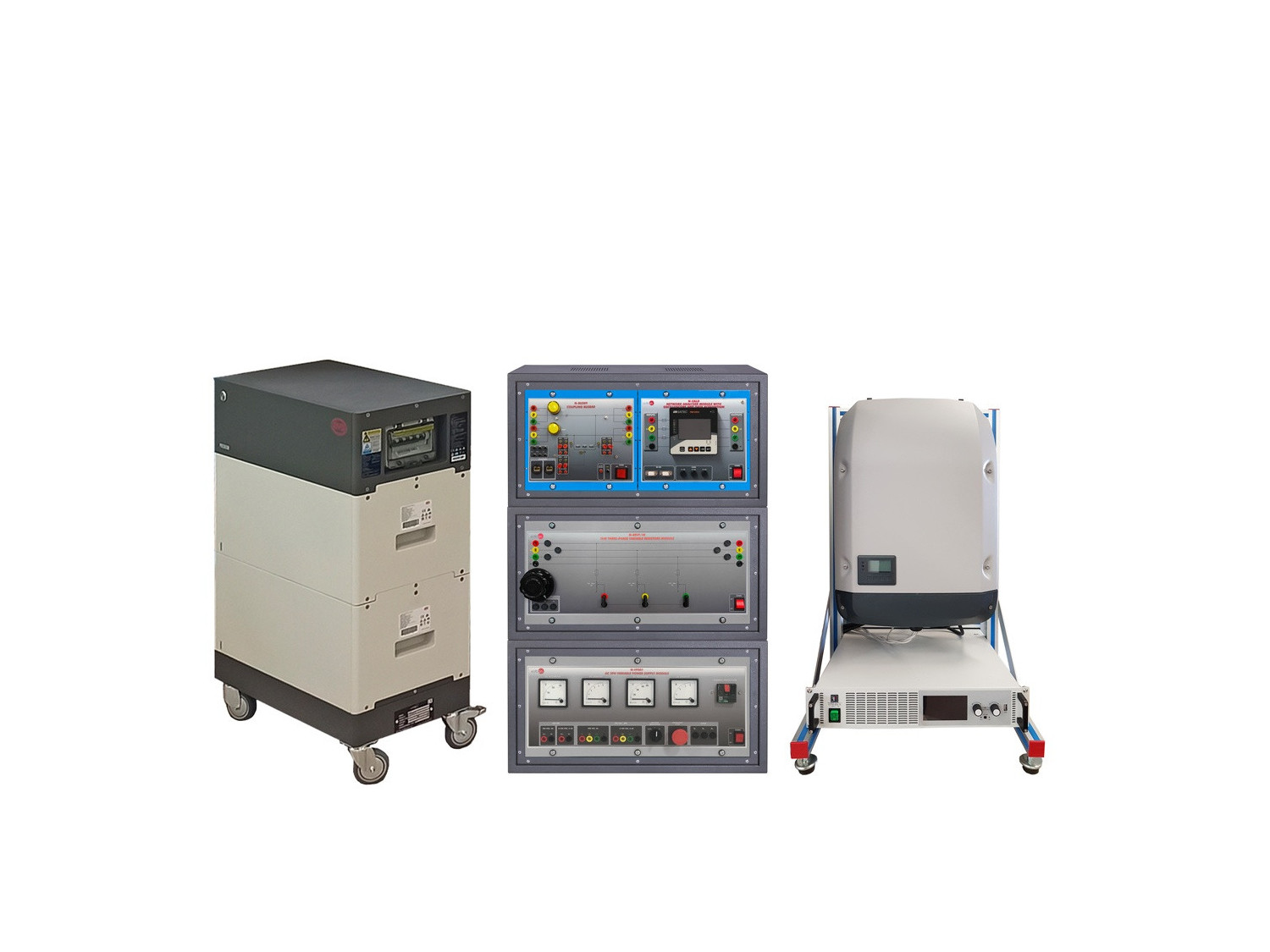

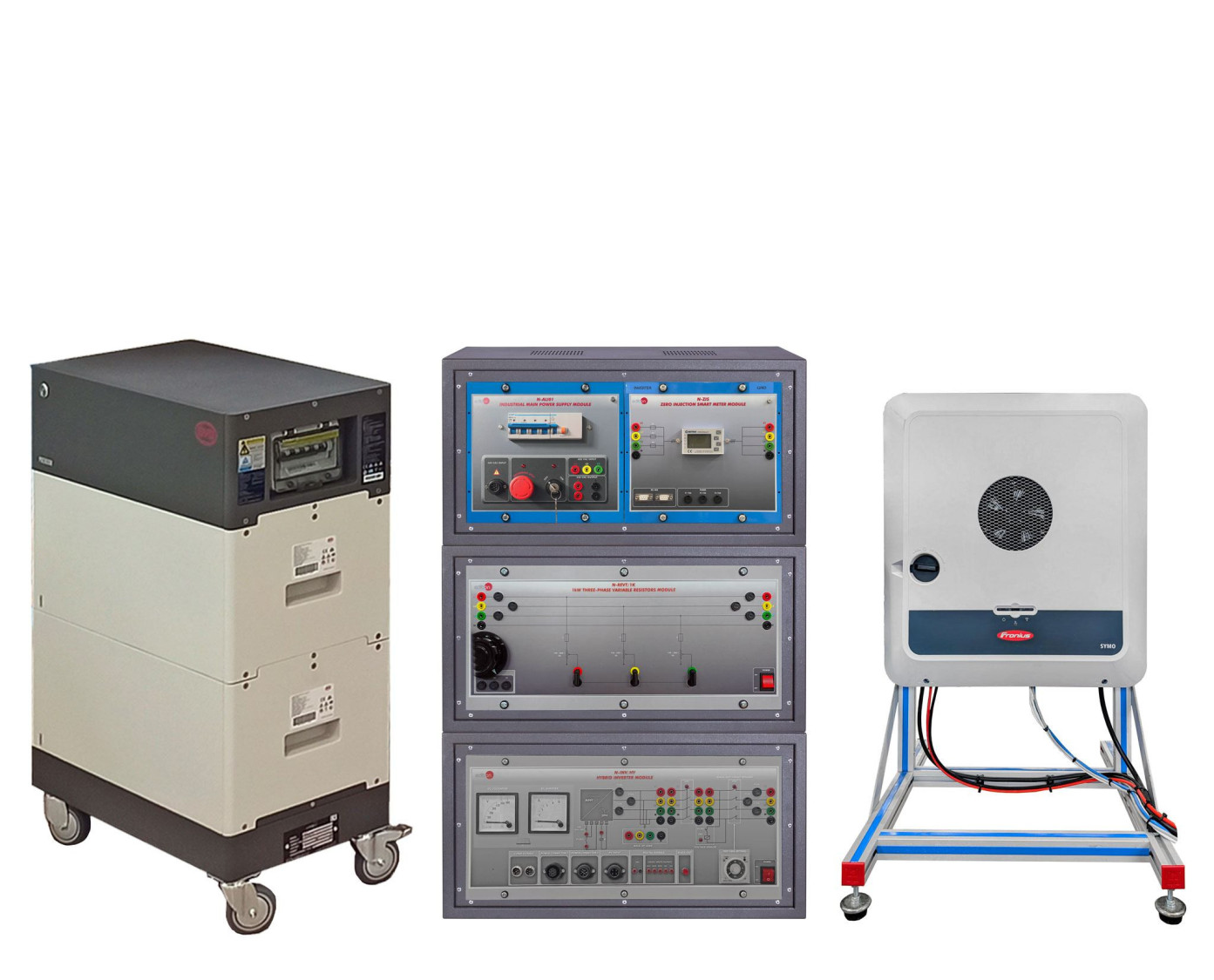

AEL-SGSB Aplicación de Almacenamiento de Energía en Baterías en Redes Inteligentes

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Configuración de Inversor Híbrido.

• Objetivo: Aprender cómo acceder y configurar los parámetros operativos de un inversor híbrido real.
• Tareas:

• Configurar los límites de potencia de carga y descarga.
• Definir el Estado de Carga (SOC) máximo de la batería.
• Monitorear el comportamiento del inversor en diferentes escenarios energéticos.

2. Gestión de Baterías y Análisis del SOC.

• Objetivo: Comprender los ciclos de carga y descarga de la batería y su efecto en la estabilidad del sistema.
• Tareas:

• Monitorear la variación del SOC a lo largo del tiempo.
• Evaluar los flujos de energía durante eventos de carga/descarga.
• Probar los umbrales de corte del inversor basados en el SOC.

3. Respuesta a Apagón de la Red y Recuperación del Sistema.

• Objetivo: Simular un apagón y analizar cómo el sistema transiciona a modo isla y se recupera automáticamente.
• Tareas:

• Disparar una desconexión de la red usando el módulo de red virtual.
• Observar la transición del sistema a modo respaldo con batería.
• Restablecer la conexión a la red y evaluar el comportamiento de reconexión.

4. Control de Inyección Cero usando un Medidor Inteligente.

• Objetivo: Configurar el sistema para prevenir la inyección de energía a la red mediante control dinámico de potencia.
• Tareas:

• Interfazar el inversor con un medidor inteligente.
• Establecer el límite de inyección en 0 W.
• Evaluar la regulación del inversor y el rendimiento en la limitación de potencia.

5. Medición y Análisis de Flujos de Potencia.

• Objetivo: Utilizar el analizador incorporado para medir los flujos de energía en tiempo real.
• Tareas:

• Medir la potencia CA de entrada y salida.
• Identificar el consumo proveniente de la carga, la red y la batería.
• Analizar el balance de energía y la eficiencia del sistema.

6. Simulación del Comportamiento de Paneles Solares con una Fuente de Alimentación Programable.

• Objetivo: Emular la generación fotovoltaica usando una fuente de corriente ajustable.
• Tareas:

• Configurar el módulo PSPS/A para simular un arreglo fotovoltaico.
• Definir parámetros solares: Voc, Isc, MPP.
• Estudiar la respuesta del inversor bajo diferentes condiciones solares.

7. Efecto de la Variación de Irradiancia en la Producción de Energía.

• Objetivo: Analizar cómo los cambios en la irradiancia afectan la generación de energía.
• Tareas:

• Simular diferentes momentos del día ajustando el PSPS/A.
• Registrar las variaciones en la potencia de salida del PV.
• Relacionar la caída o aumento de potencia con los ajustes de irradiancia.

8. Verificación del Seguimiento del MPPT.

• Objetivo: Verificar la capacidad del inversor para seguir el Punto de Máxima Potencia (MPPT) bajo condiciones variables.
• Tareas:

• Introducir cambios escalonados en la irradiancia y observar la estabilización del MPPT.
• Registrar la eficiencia del seguimiento.
• Comparar los valores reales del MPP con los valores esperados.

9. El usuario puede realizar otros ejercicios diseñados por él mismo.
