TAS25/100C Túnel de Viento Supersónico, Controlado desde Computador (PC)

COMPUTER CONTROLLED SUPERSONIC WIND TUNNEL - TAS25/100C

SISTEMAS INNOVADORES

El equipo Túnel de Viento Supersónico, Controlado desde Computador (PC), "TAS25/100C", es un túnel de viento abierto para elestudio de las propiedades aerodinámicas de diferentes cuerpos de resistencia expuestos aflujos subsónicos y supersónicos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

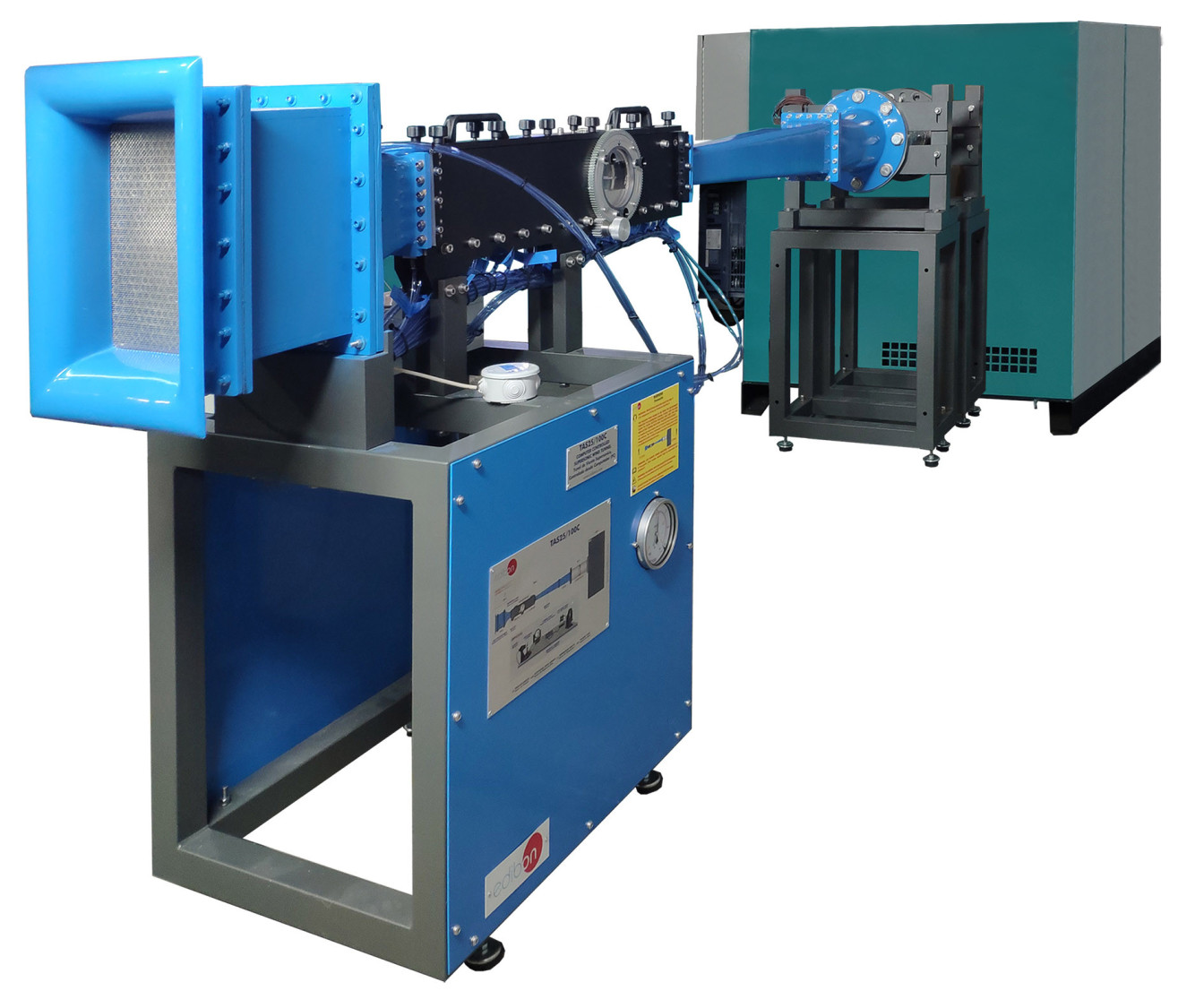

El equipo Túnel de Viento Supersónico, Controlado desde Computador (PC), "TAS25/100C", es un túnel de viento abierto para elestudio de las propiedades aerodinámicas de diferentes cuerpos de resistencia expuestos aflujos subsónicos y supersónicos.

El aire circula gracias a una bomba de vacío o soplante queincorpora un regulador de potencia, controlado desde computador (PC), localizada en ladescarga del túnel. En la entrada del túnel, el aire se encuentra una tobera, que cuenta con unrectificador de flujo, en la cual se acelera el fluido.

A continuación, se localiza la sección detrabajo transparente que consiste en un tramo donde se montan los modelos de resistencia, yel aire acelerado fluye alrededor de dichos modelos. Los modelos incluidos tienen diferentesformas: cohete, proyectil, cuña simple y cuña doble con distintas inclinaciones.

Se incluyen tres perfiles superiores distintos de la sección de trabajo para generar diferentesvelocidades llegando a alcanzar dos veces la velocidad del sonido (2 Mach).

Con el accesorio opcional "TAS25/100-SO", un sistema óptico de Schlieren, se permiteobservar y fotografiar directamente el flujo supersónico y los frentes de choque que se formanen torno a los modelos aerodinámicos permitiendo realizar un mayor número de experimentos.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Distribución de presión en flujos subsónicos y supersónicos.
  2. Cálculo de la velocidad del aire en el interior de un túnel deviento supersónico.
  3. Comparación entre el perfil de presiones experimental y teórico.
  4. Distribución de la presión en torno a un modelo bidimensional sometido a flujos subsónicos y supersónicos.
  5. Influencia del ángulo de ataque en las fuerzas ejercidas sobreun modelo aerodinámico con forma de doble cuña.
  6. Visualización de ondas de choque (requiere accesorio TAS25/100-SO).
  7. Determinación del Número de Mach a partir del ángulo de lasondas de choque (requiere accesorio TAS25/100-SO).
  8. Comprobación experimental de la relación entre el ángulo deesquina, el número de Mach y el ángulo de la onda de choque (requiere accesorio TAS25/100-SO).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo TAS25/100C a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo TAS25/100C.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
