TAS25/100C-3B Túnel de Viento Supersónico (3 Soplantes), Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El equipo Túnel de Viento Supersónico (3 Soplantes), Controlado desde Computador (PC), "TAS25/100C-3B", es un túnel de vientoabierto para el estudio de las propiedades aerodinámicas de diferentes cuerpos de resistenciaexpuestos a flujos subsónicos y supersónicos.
NOTICIAS RELACIONADAS
Descripción General

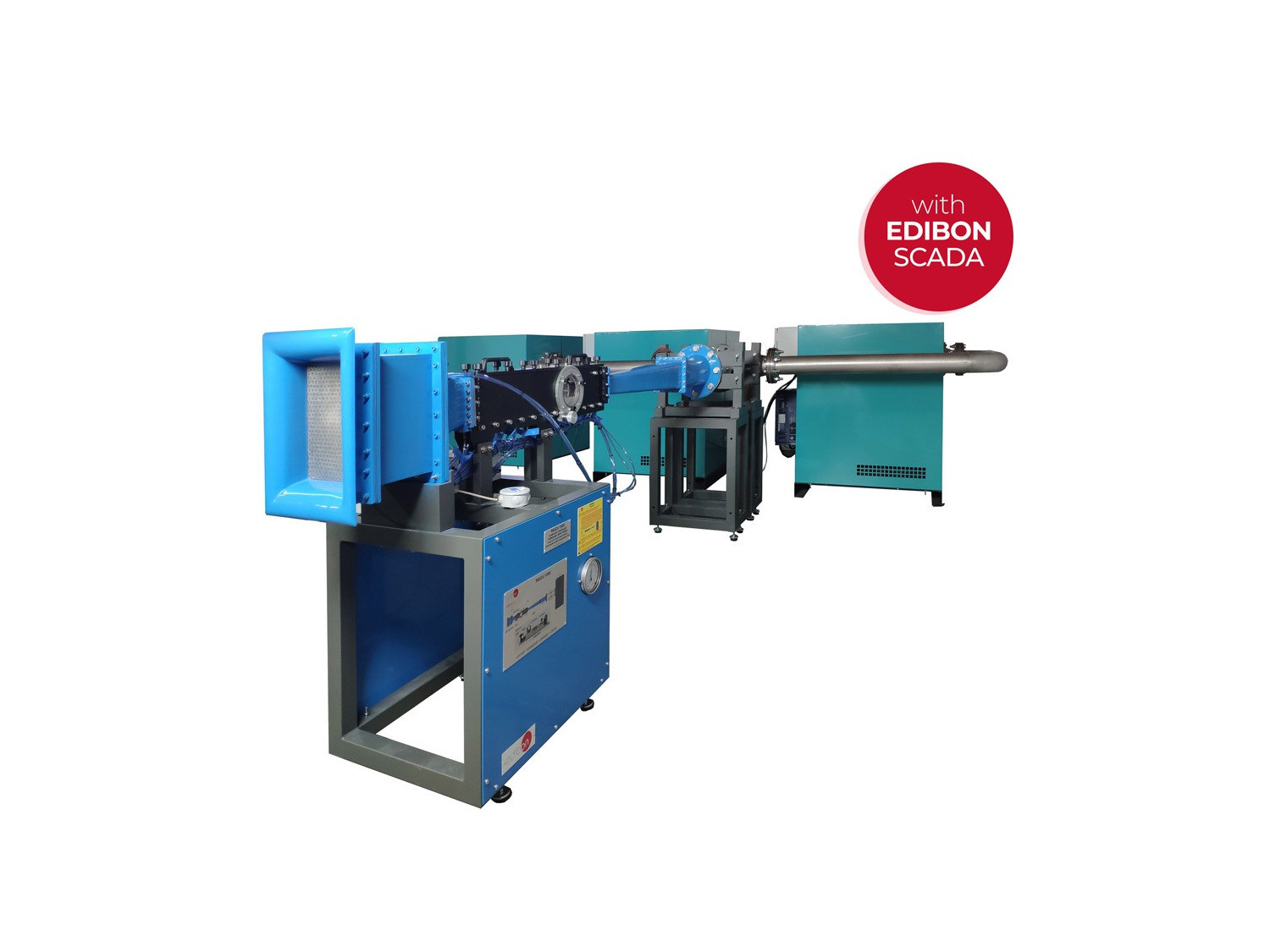

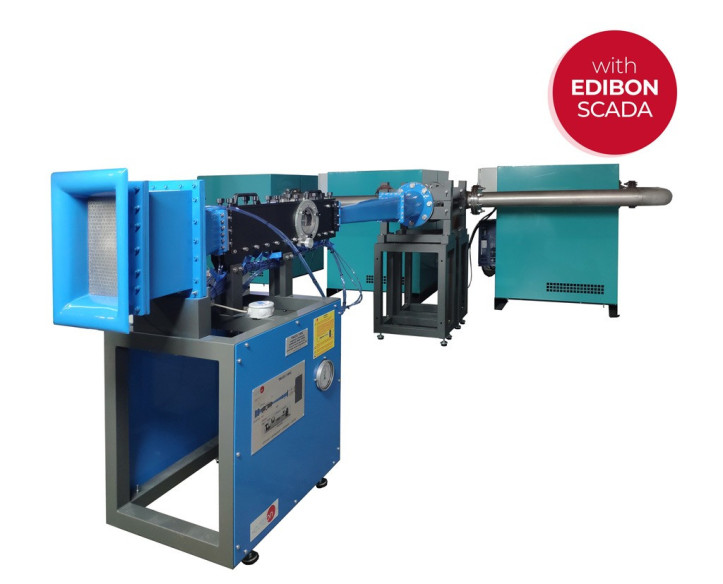

El equipo Túnel de Viento Supersónico (3 Soplantes), Controlado desde Computador (PC), "TAS25/100C-3B", es un túnel de vientoabierto para el estudio de las propiedades aerodinámicas de diferentes cuerpos de resistenciaexpuestos a flujos subsónicos y supersónicos.

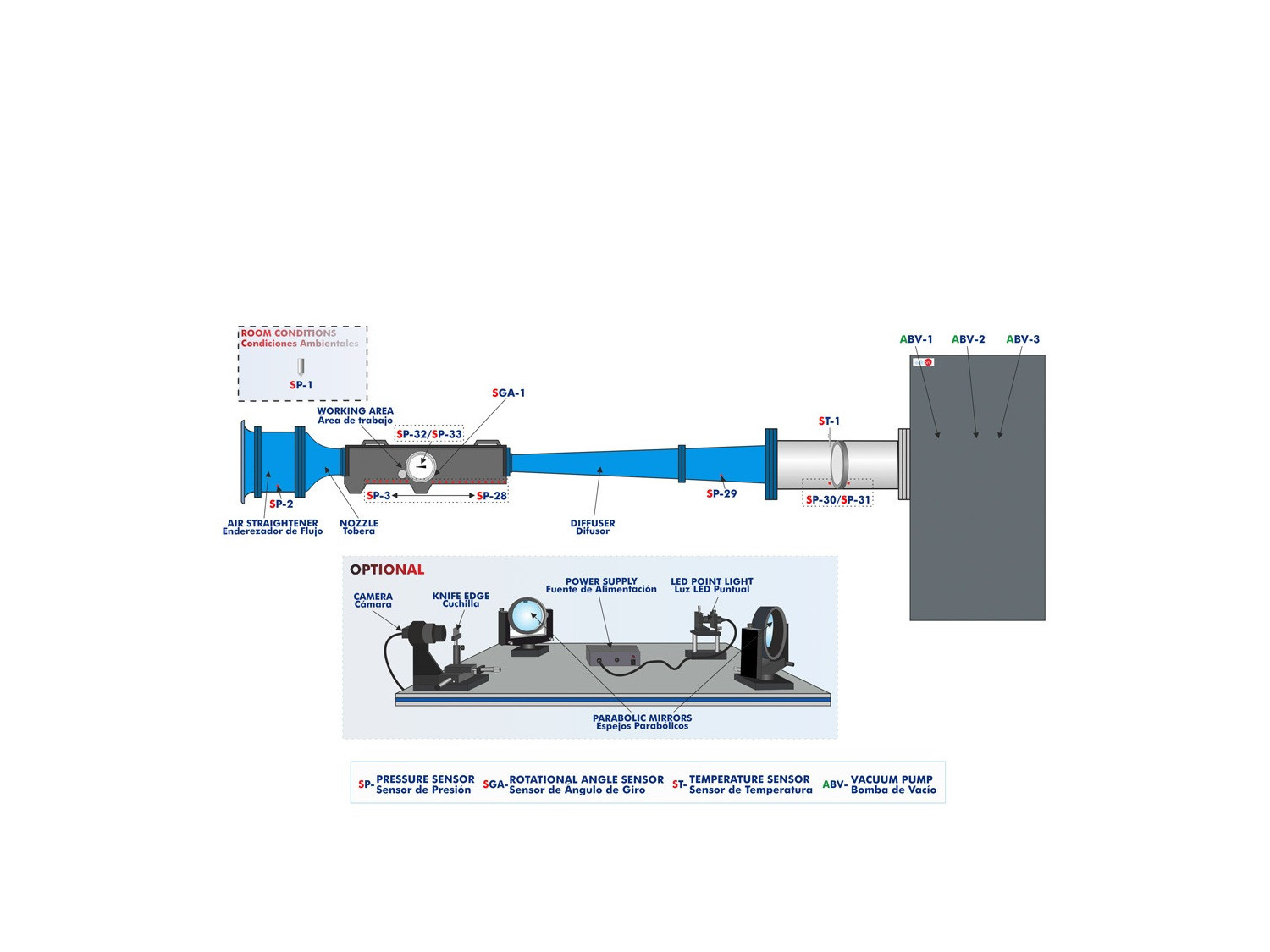

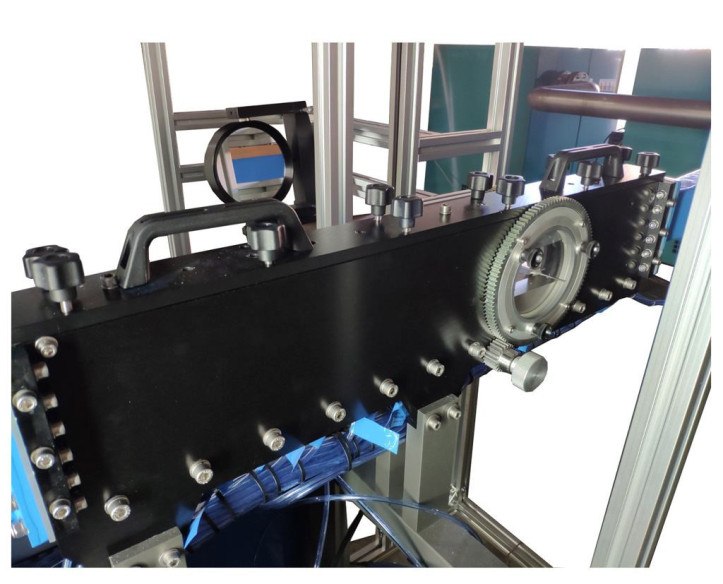

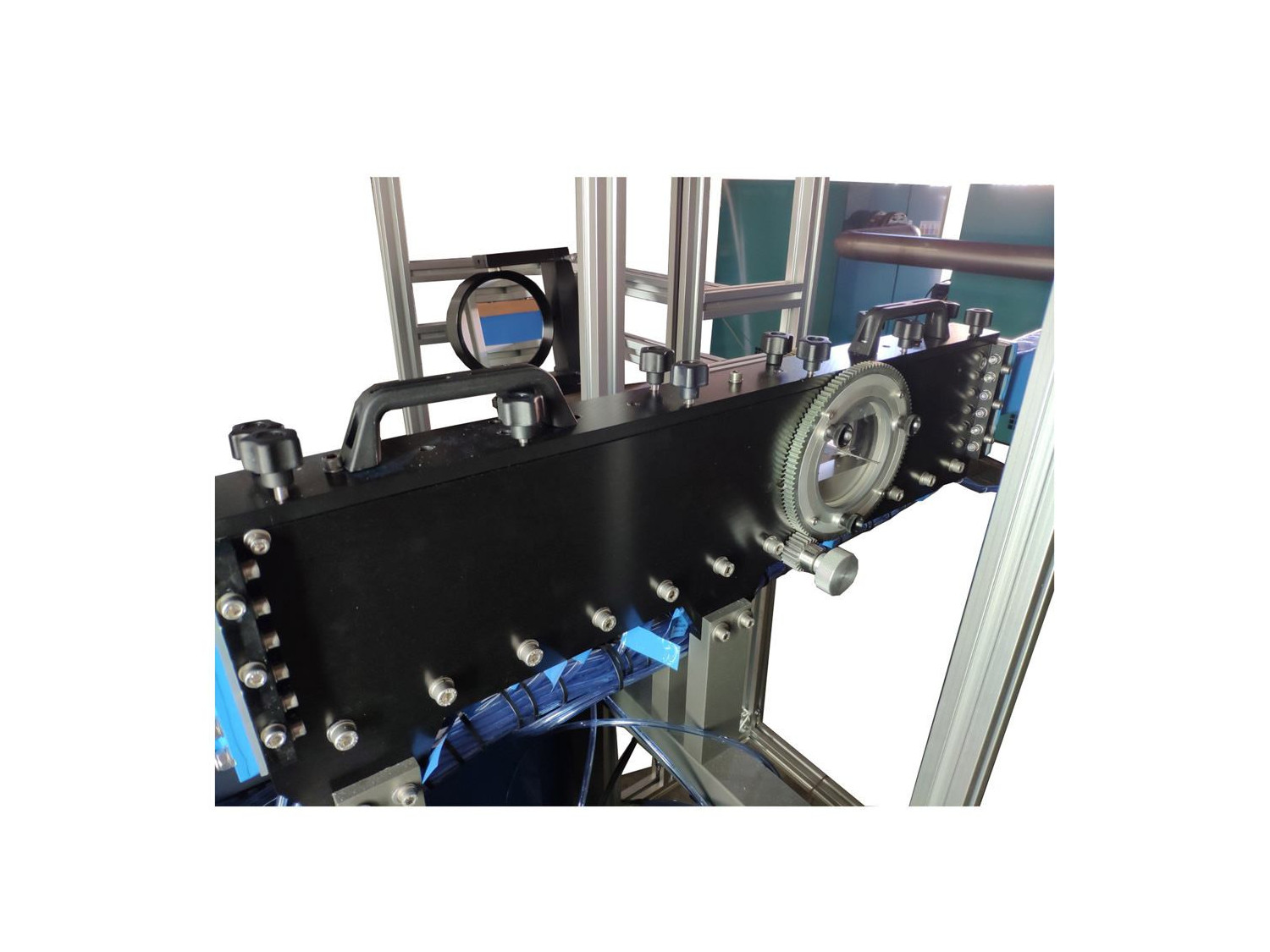

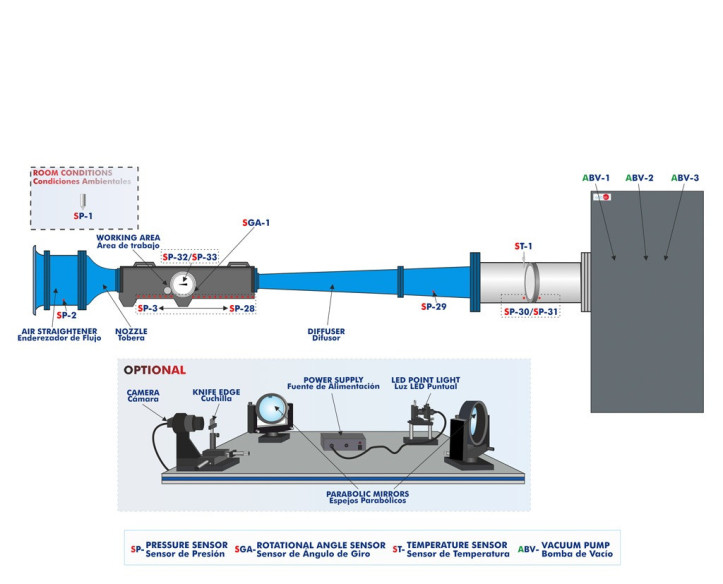

El aire circula gracias a tres bombas de vacíoo soplantes que incorpora un regulador de potencia, controlado desde computador (PC),localizada en la descarga del túnel. En la entrada del túnel, el aire se encuentra una tobera,que cuenta con un rectificador de flujo, en la cual se acelera el fluido. A continuación, selocaliza la sección de trabajo transparente que consiste en un tramo donde se montan losmodelos de resistencia, y el aire acelerado fluye alrededor de dichos modelos. Los modelosincluidos tienen diferentes formas: cohete, proyectil, cuña simple y cuña doble con distintasinclinaciones.
Se incluyen tres perfiles superiores distintos de la sección de trabajo para generar diferentesvelocidades llegando a alcanzar dos veces la velocidad del sonido (2 Mach).
Con el accesorio opcional "TAS25/100-SO", un sistema óptico de Schlieren, se permiteobservar y fotografiar directamente el flujo supersónico y los frentes de choque que se formanen torno a los modelos aerodinámicos permitiendo realizar un mayor número de experimentos.

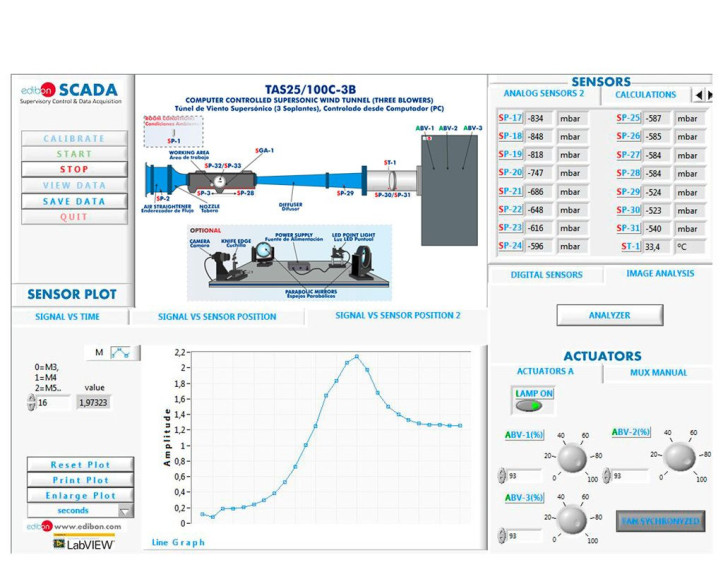

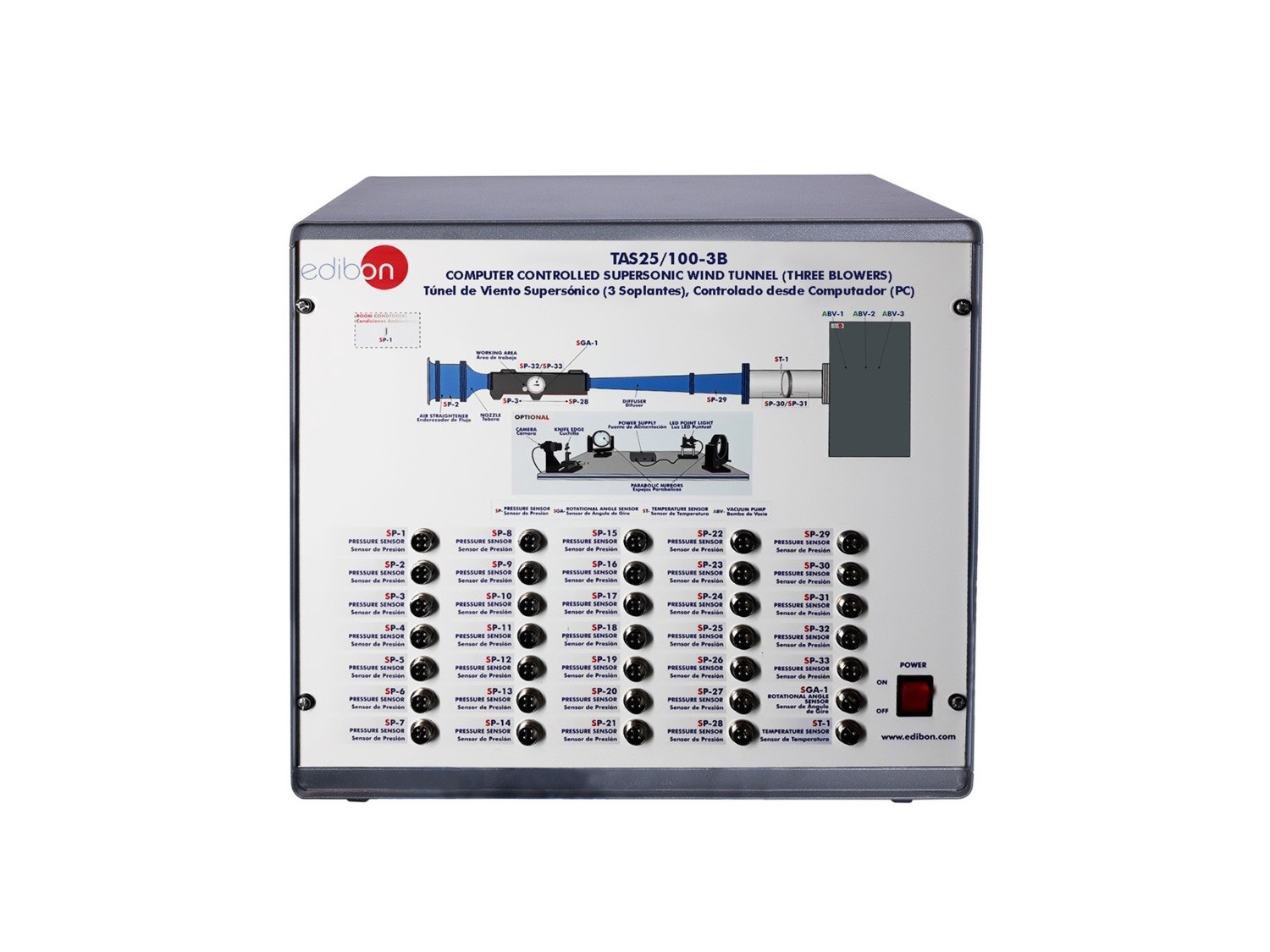

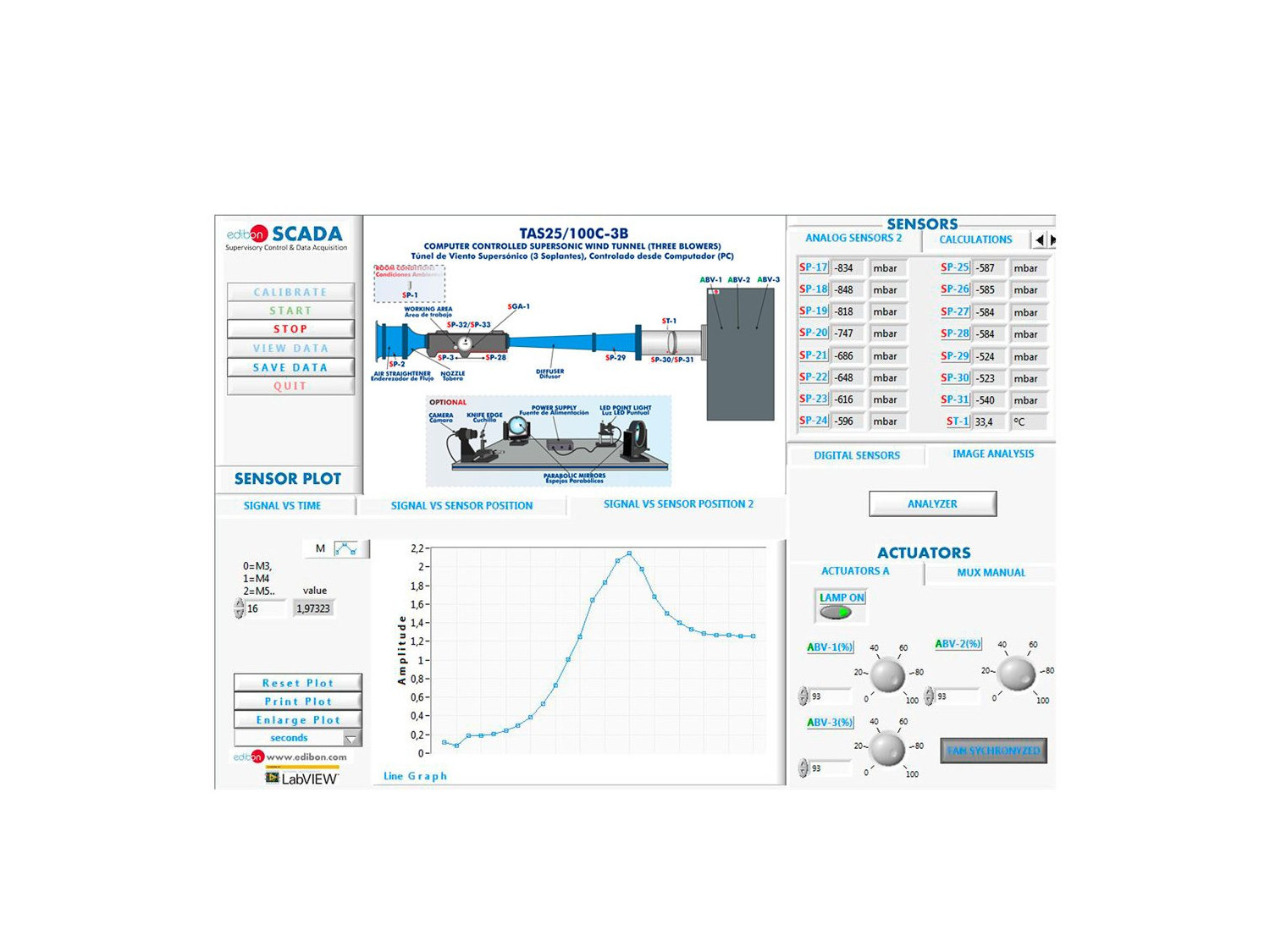

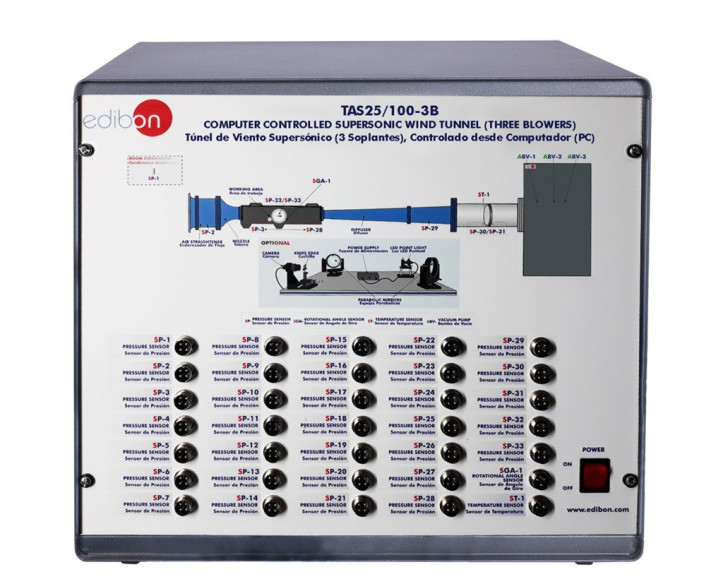

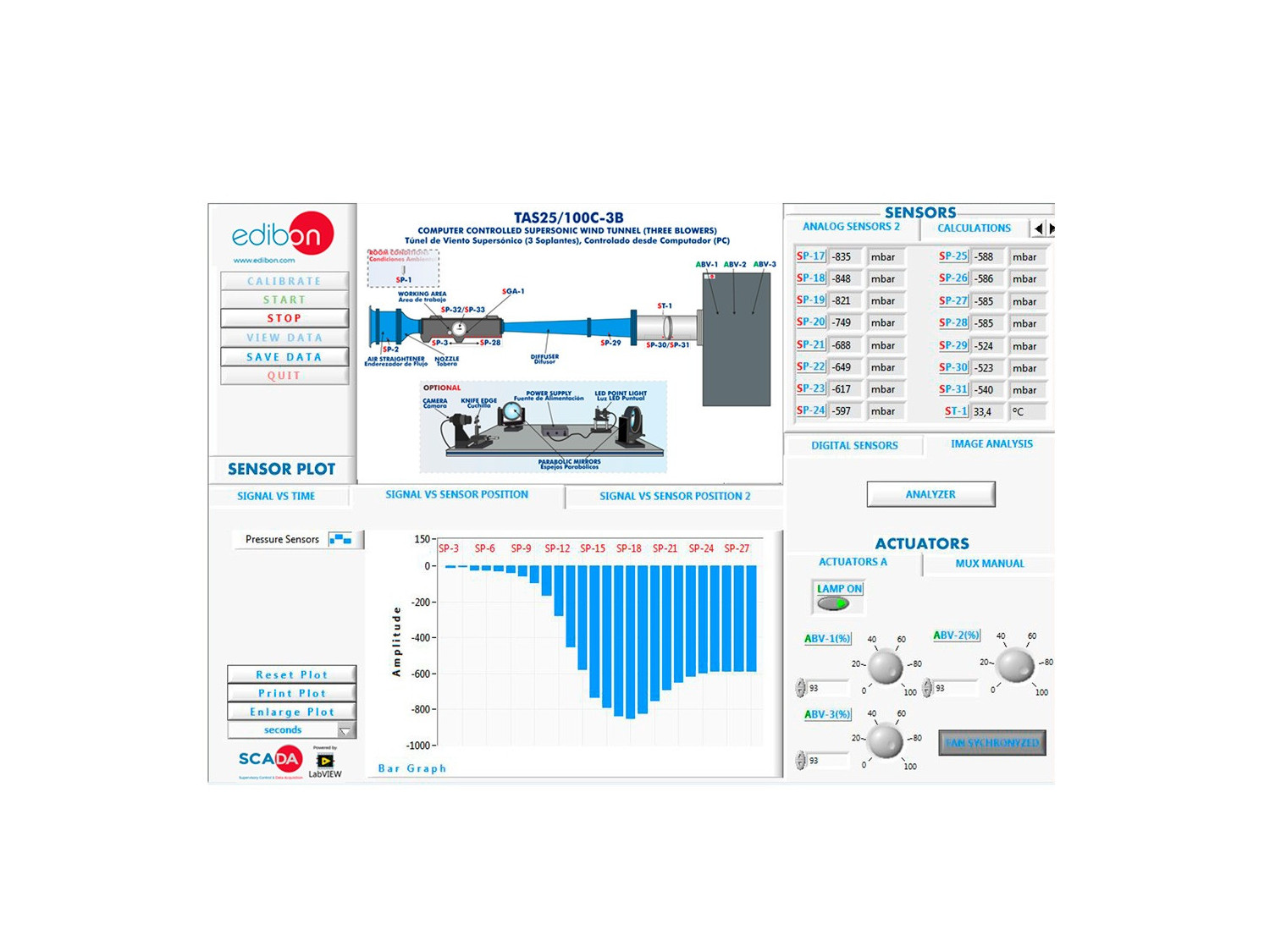

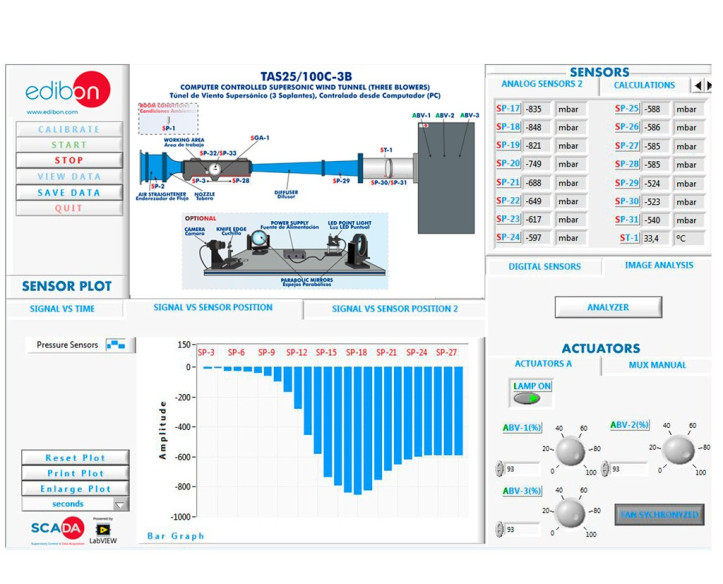

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Distribución de presión en flujos subsónicos y supersónicos.
- Cálculo de la velocidad del aire en el interior de un túnel deviento supersónico.
- Comparación entre el perfil de presiones experimental y teórico.
- Distribución de la presión en torno a un modelo bidimensionalsometido a flujos subsónicos y supersónicos.
- Influencia del ángulo de ataque en las fuerzas ejercidas sobreun modelo aerodinámico con forma de doble cuña.
- Visualización de ondas de choque (requiere accesorioTAS25/100-SO).
- Determinación del Número de Mach a partir del ángulo de lasondas de choque (requiere accesorio TAS25/100-SO).
- Comprobación experimental de la relación entre el ángulo deesquina, el número de Mach y el ángulo de la onda de choque(requiere accesorio TAS25/100-SO).
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente losresultados.
- Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo TAS25/100C-3B a través de lainterface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en elproceso del equipo TAS25/100C-3B.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
8.6.- AERODINÁMICA
TAS25/100C
El equipo Túnel de Viento Supersónico, Controlado desde Computador (PC), "TAS25/100C", es un túnel de viento abierto para el estudio de las propiedades aerodinámicas de diferentes cuerpos de resistencia expuestos a flujos subsónicos y...
8.6.- AERODINÁMICA
TA50/250C
Túnel Aerodinámico, 50X250 mm, Controlado desde Computador (PC)
El Túnel Aerodinámico, 50 x 250 mm, Controlado desde Computador (PC), "TA50/250C", es un túnel de viento diseñado para estudiar la aerodinámica subsónica en un túnel en circuito abierto y con flujo subsónico incompresible. El aire circula gracias...
8.6.- AERODINÁMICA
TA50/250
Túnel Aerodinámico, 50X250 mm
El Túnel Aerodinámico, 50 x 250 mm, "TA50/250", es un túnel de viento diseñado para estudiar la aerodinámica subsónica en un túnel en circuito abierto y con flujo subsónico incompresible. El aire circula gracias a un ventilador de velocidad...
8.6.- AERODINÁMICA
TA300/300C
Túnel Aerodinámico, 300X300 mm, Controlado desde Computador (PC)
El Túnel Aerodinámico, 300 x 300 mm, Controlado desde Computador (PC), "TA300/300C", es un túnel de viento diseñado para estudiar la aerodinámica subsónica en un túnel en circuito abierto y con flujo subsónico incompresible. El aire circula...
8.6.- AERODINÁMICA
TA300/300
Túnel Aerodinámico, 300X300 mm
El Túnel Aerodinámico, 300 x 300 mm, "TA300/300", es un túnel de viento diseñado para estudiar la aerodinámica subsónica enun túnel en circuito abierto y con flujo subsónico incompresible. El aire circula gracias a unventilador de velocidad...
8.6.- AERODINÁMICA
TA610/915C
Túnel Aerodinámico, 610X915 mm, Controlado desde Computador (PC)
La aerodinámica es la parte de la mecánica de fluidos que estudia los gases en movimiento y las fuerzas o reacciones a las que están sometidos los cuerpos que se hallan en su seno. A la importancia propia de la aerodinámica hay que añadir el valor...
8.6.- AERODINÁMICA
TA1000/1000C
Túnel Aerodinámico, 1000X1000 mm, Controlado desde Computador (PC)
La aerodinámica es la parte de la mecánica de fluidos que estudia los gases en movimiento y las fuerzas o reacciones a las que están sometidos los cuerpos que se hallan en su seno. A la importancia propia de la aerodinámica hay que añadir el valor...
8.6.- AERODINÁMICA
TA1200/1200C
Túnel Aerodinámico, 1200X1200 mm, Controlado desde Computador (PC)
La aerodinámica es la parte de la mecánica de fluidos que estudia los gases en movimiento y las fuerzas o reacciones a las que están sometidos los cuerpos que se hallan en su seno. A la importancia propia de la aerodinámica hay que añadir el valor...
8.6.- AERODINÁMICA
TACL2000/2000C
Túnel Aerodinámico Cerrado, 2000X2000 mm, Controlado desde Computador (PC)
La aerodinámica es la parte de la mecánica de fluidos que estudia los gases en movimiento y las fuerzas o reacciones a las que están sometidos los cuerpos que se hallan en su seno. A la importancia propia de la aerodinámica hay que añadir el valor...
8.4.- VISUALIZACIÓN DE FLUJO
TAVF180/100
Túnel Aerodinámico para la Visualización de Flujo
El Túnel Aerodinámico para la Visualización de Flujo, "TAVF180/100", consiste en una conducción vertical en la cual se provoca un flujo ascendente de aire y humo que pasa a través de diferentes modelos permitiendo estudiar el comportamiento del...
8.6.- AERODINÁMICA
TADV225/450
Túnel Aerodinámico de Demostración de Vuelo

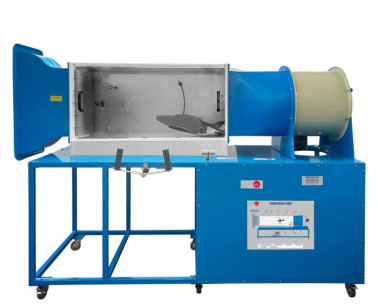

El Túnel Aerodinámico de Demostración de Vuelo, "TADV225/450", consiste en un túnel de viento abierto en cuya sección de trabajo se incluye el modelo de una aeronave con alas fijas. La aeronave es controlada por el usuario empleando unos mandos...
