TITCAB Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB

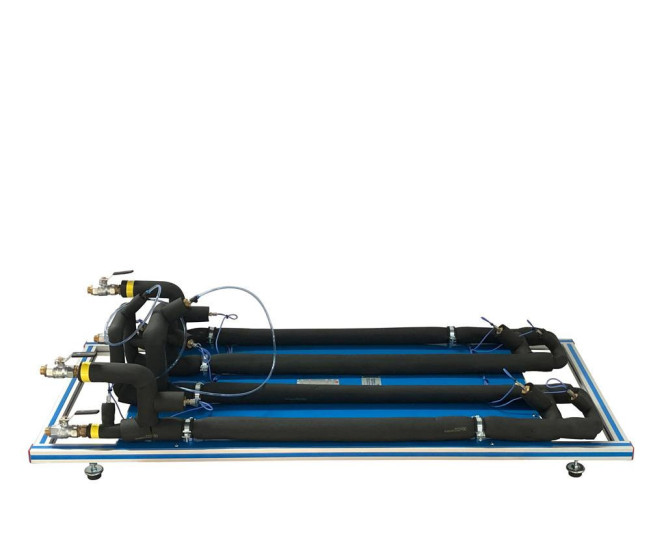

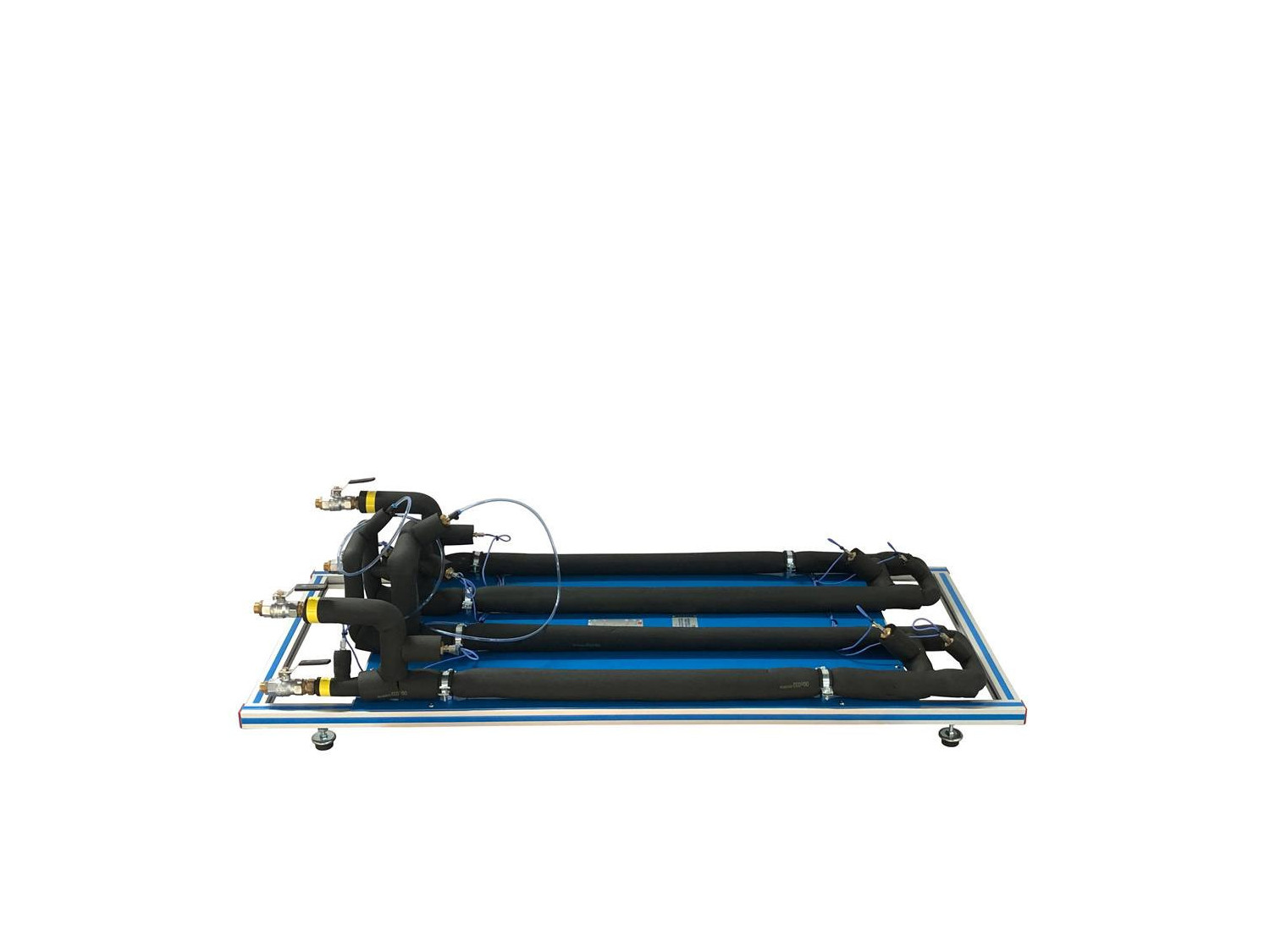

El Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB, "TITCB", diseñado por EDIBON, permite el estudio detallado de la transferencia de calor entre dos fluidos: el agua caliente que circula por un tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior. Este equipo posibilita analizar cómo varía la transferencia de calor en diferentes condiciones, como cambios en el caudal, la temperatura y el tipo de flujo (contracorriente o paralelo). Con una mayor longitud de tubo (4 metros) en comparación con otros intercambiadores, el Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB ofrece más puntos de medida a lo largo del mismo, lo que amplía las capacidades de análisis y experimentación.

Un intercambiador de calor de tubos concéntricos ampliado permite estudiar detalladamente y analizar la transferencia de calor entre dos fluidos que fluyen a través de tubos concéntricos, uno dentro del otro. Esto incluye la investigación de la eficiencia del intercambiador, el estudio de la efectividad del intercambio de calor, la influencia del caudal en la transferencia de calor y la comparación de diferentes configuraciones de flujo, como el flujo contracorriente y el flujo paralelo.

Además, gracias a este equipo se pueden desarrollar prácticas específicas para determinar el balance global de energía en el intercambiador, calcular la efectividad del intercambiador utilizando el método NTU y estudiar la influencia del número de Reynolds en la transferencia de calor. El intercambiador de tubos concéntricos nos permite medir las temperaturas en distintos puntos del intercambiador, tanto en el agua fría como en el agua caliente, proporcionando así una comprensión detallada de la distribución térmica dentro del dispositivo.

En resumen, el Intercambiador de Calor de Tubos Concéntricos Ampliado para TICB, "TITCAB", ofrece a estudiantes, profesores e investigadores la posibilidad de comprender y practicar los principios fundamentales de la transferencia de calor y su aplicación en la industria de una forma muy detallada gracias a la longitud de sus tubos.

Para trabajar con este equipo, se requiere la Unidad Base y de Servicio, "TIUSB", la cual proporciona funciones clave, como calentar el agua mediante un baño termostático, bombear agua caliente, regular y medir los caudales de agua fría y caliente, medir las temperaturas de entrada y salida del agua fría y caliente, así como medir la pérdida de carga en el intercambiador.
