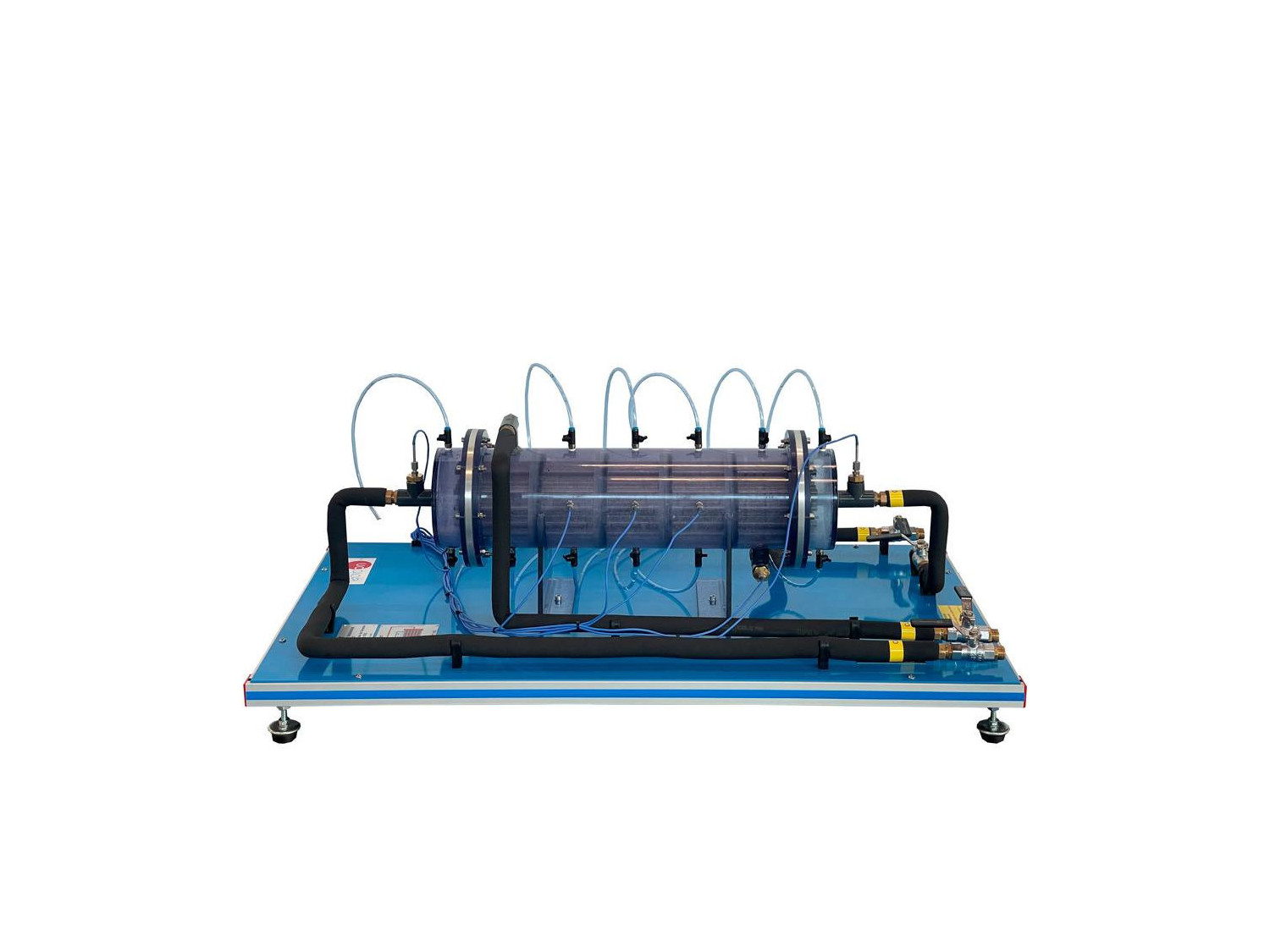

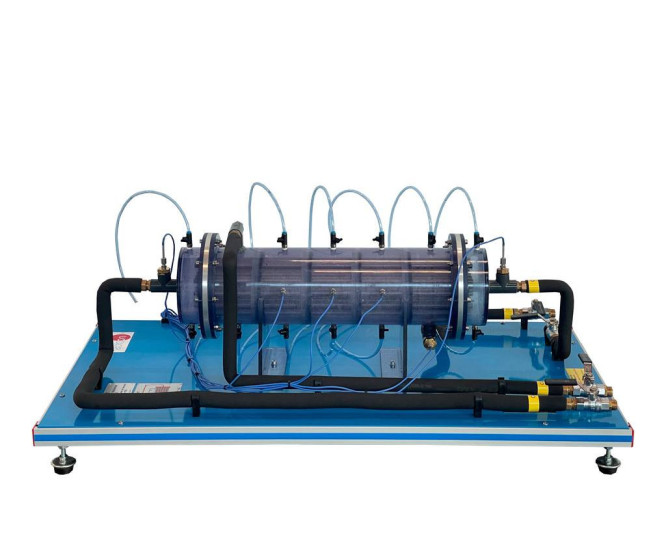

El Intercambiador de Calor de Carcasa y Tubo para TICB, "TICTB", diseñado por EDIBON, ofrece un entorno completo para el estudio de la transferencia de calor. Permite analizar el balance global de energía, las pérdidas de calor en configuraciones de flujo paralelo y contracorriente, así como la distribución de temperaturas y la eficiencia del intercambiador. Además, facilita la exploración de parámetros clave como el número de Reynolds, el número de Prandtl y el número de Nusselt.
Este equipo, compuesto por una serie de tubos donde circula el agua caliente y un espacio entre los tubos internos y la carcasa para el agua de enfriamiento, ofrece prácticas detalladas para el estudio y análisis de la transferencia de calor. Estas prácticas incluyen el balance global de energía, el estudio de las pérdidas de calor, la distribución de temperaturas y el cálculo de la media logarítmica de las temperaturas. Además, se emplea el método ε-NTU para calcular la eficiencia del intercambiador y se investiga la influencia del caudal mediante el análisis de los números de Reynolds y Prandtl. También se determinan el número de Nusselt y los coeficientes de transferencia de calor por convección para cada flujo.
En resumen, el Intercambiador de Calor de Carcasa y Tubo para TICB, "TICTB", ofrece a estudiantes, profesores e investigadores la oportunidad de adentrarse en los principios fundamentales de la transferencia de calor en intercambiadores de carcasa y tubo. Con su diseño innovador, este equipo proporciona una comprensión detallada del proceso.
Para trabajar con este equipo, se requiere la Unidad Base y de Servicio, "TIUSB", la cual proporciona funciones clave, como calentar el agua mediante un baño termostático, bombear agua caliente, regular y medir los caudales de agua fría y caliente, medir las temperaturas de entrada y salida del agua fría y caliente, así como medir la pérdida de carga en el intercambiador.
