N-M10 Módulo de Sistemas Digitales y Convertidores
SISTEMAS INNOVADORES

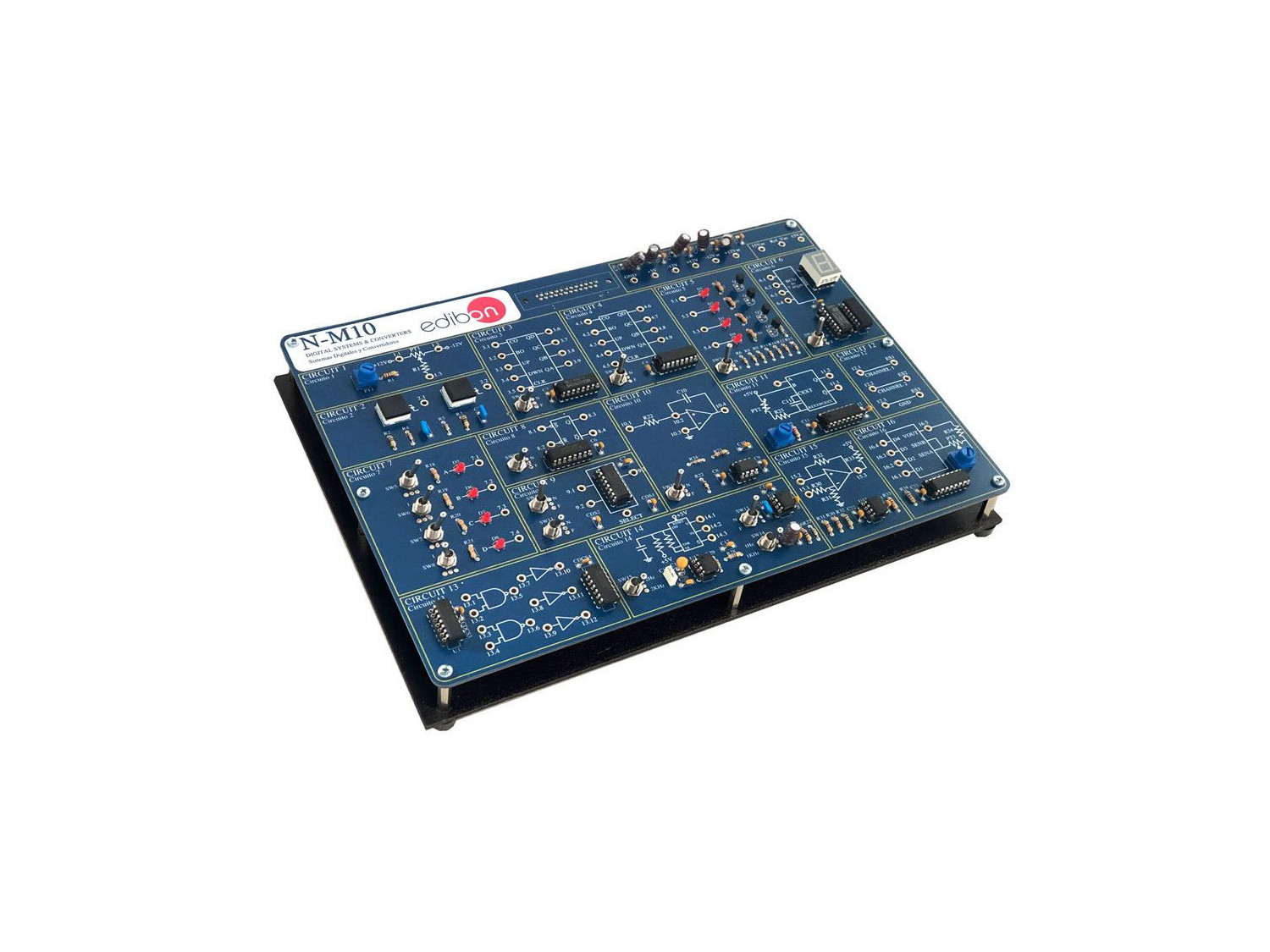

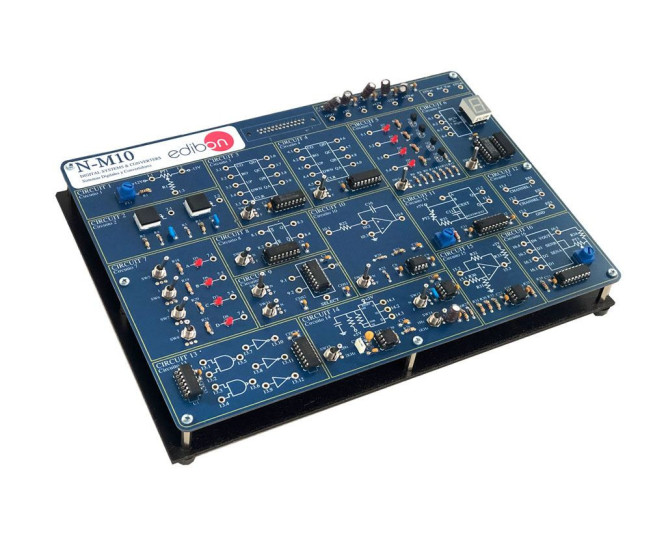

Con el Módulo de Sistemas Digitales y Convertidores, "N-M10", de EDIBON, pueden estudiarse el comportamiento de los contadores BCD/Binarios, comparadores e integradores analógicos, así como la conversión analógico/digital y viceversa.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Generalmente, un conversor analógico-digital es un dispositivo electrónico que convierte una entrada analógica de voltaje a un número digital. La salida digital puede usar diferentes esquemas de codificación, como puede ser el binario, aunque algunos dispositivos no eléctricos o parcialmente eléctricos pueden ser considerados como conversores analógicos-digitales.
La resolución de un conversor indica el número de valores discretos que este puede producir sobre un rango de valores de voltaje (generalmente es expresado en bits). Para la implementación de los circuitos digitales, se utilizan puertas lógicas (AND, OR y NOT) y transistores.
Con el Módulo de Sistemas Digitales y Convertidores, "N-M10", de EDIBON, pueden estudiarse el comportamiento de los contadores BCD/Binarios, comparadores e integradores analógicos, así como la conversión analógico/digital y viceversa.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Conmutación analógica. Familia biestable, astable y monoestable:
- Características de conmutador analógico.
- Estudio del fallo F1 en el multiplexor analógico.
- Estudio del fallo F3 en el multiplexor analógico.
- Características de un circuito integrado Latch tipo S-R.
- Estudio del error F2 en el biestable.
- Características de un circuito integrado astable.
- Estudio del error F8 en el astable.
- Características de un circuito integrado monoestable.
- Ejercicios teórico/prácticos.
Contadores BCD/Binarios y Display de 7 Segmentos:
- Características de un contador binario ascendente/descendente 74ALS193 y un Display de 7 segmentos.
- Estudio del error F6 en el contador binario.
- Características del contador BCD Ascendente/Descendente y el Display de 7 segmentos.
- Estudio de fallos en el contador BCD.
- Ejercicios teórico/prácticos.
Comparadores e integradores analógicos:
- Características de un comparador analógico.
- Integrador analógico.
- Estudio del fallo F7 en el integrador analógico.
- Generación de ondas triangulares.
- Ejercicios teórico/prácticos.
La conversión A/D y D/A:
- Convertidor D/A.
- Convertidor A/D.
- Ejercicios teórico/prácticos.
Aplicaciones:
- Generador de números aleatorios.
- Medida de tiempo entre dos eventos.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Contador síncrono/asíncrono.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
