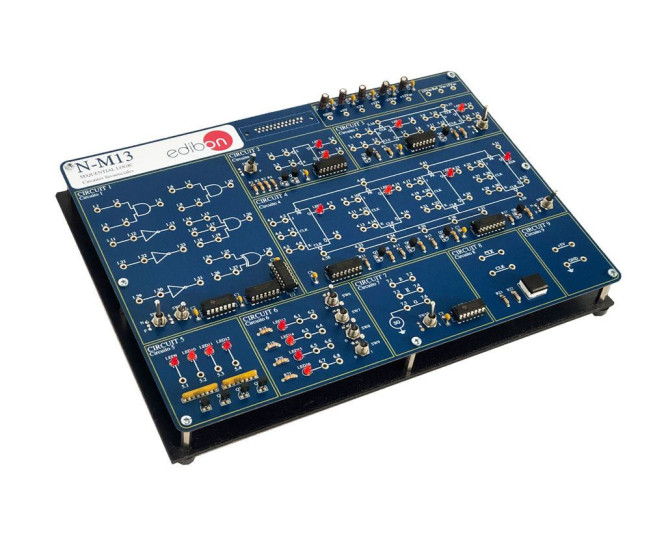

N-M13 Módulo de Circuitos Secuenciales Básicos
SISTEMAS INNOVADORES
Con el Módulo de Circuitos Secuenciales Básicos, "N-M13", de EDIBON, pueden estudiarse todo tipo de biestables, contadores, flip-flop, circuitos secuenciales síncronos y el funcionamiento de las memorias.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Las puertas lógicas y los circuitos creados con ellas constituyen la lógica combinacional, llamada así porque la salida únicamente depende de la combinación de las variables de entrada que haya.
Existe un segundo grupo de circuitos lógicos denominados secuenciales llamados así porque la salida depende, además de las variables de entrada, del valor que previamente hubiera en la salida. Ésto significa que estos circuitos están dotados de memoria. Además, una gran parte de los circuitos secuenciales sólo se activan con una señal cíclica o de reloj, y se denominan circuitos secuenciales síncronos.
El tiempo de activación por flanco puede durar mientras dure la señal de reloj (activación por pulso) o el instante de cambio de 0 a 1 (activación por flanco).
En los elementos activados por flanco se dibuja un pequeño triángulo en la conexión del reloj, que se completa con un círculo para especificar que el flanco es descendente (es la activación más frecuente).
Para el estudio de los circuitos secuenciales se hace uso del cronograma, la representación gráfica de cómo evolucionan en el tiempo tanto las entradas como la salida del circuito:
Los circuitos secuenciales básicos se denominan biestables, básculas o flip-flops.
Con el Módulo de Circuitos Secuenciales Básicos, "N-M13", de EDIBON, pueden estudiarse todo tipo de biestables, contadores, flip-flop, circuitos secuenciales síncronos y el funcionamiento de las memorias.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Biestables:
- Biestables.
- Biestable S-R usando puertas NAND.
- Comportamiento práctico.
- Estudio de error en los Biestables.
- Ejercicios teórico/prácticos.
Registros de desplazamiento:
- Registros de desplazamiento.
- Estudio de fallos de los registros de desplazamiento.
- Ejercicios teórico/prácticos.
Contadores:
- Pasos a seguir para el montaje de un contador.
- Estudio de fallos en los contadores.
- Ejercicios teórico/prácticos.
Circuitos Secuenciales Síncronos:
- Prácticas de síncronos.
- Estudios de errores de los circuitos secuenciales síncronos.
- Ejercicios teórico/prácticos.
Memorias:
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
2.3.3.- ELECTRÓNICA DIGITAL
N-M60

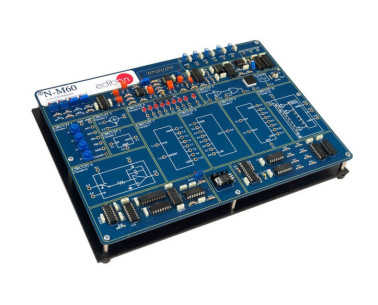

Módulo de Convertidores Analógico/Digital
La mayor parte de la "información" generada en el mundo por los distintos fenómenos físicos tiene un marcado carácter analógico. Esto significa que la información experimenta una variación continua entre ciertos límites determinados a lo largo del...
2.3.3.- ELECTRÓNICA DIGITAL
N-M61
Módulo de Convertidores Digital/Analógico
La conversión digital/analógica se produce cuando se desea recuperar o re-obtener una señal digital que ha sido procesada y se desea regenerar. Un señal que ha sido muestreada, por ejemplo, una señal de temperatura y se necesita devolverla al...
14.2.1.3.- ELECTRÓNICA DIGITAL
N-M10

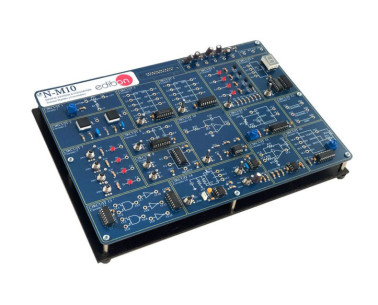

Módulo de Sistemas Digitales y Convertidores
Generalmente, un conversor analógico-digital es un dispositivo electrónico que convierte una entrada analógica de voltaje a un número digital. La salida digital puede usar diferentes esquemas de codificación, como puede ser el binario, aunque...
14.2.1.3.- ELECTRÓNICA DIGITAL
N-M11

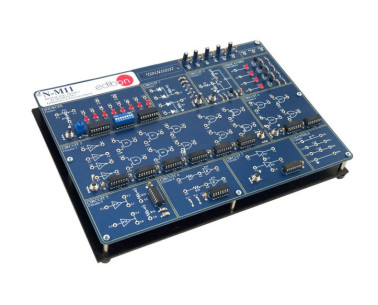

Módulo de Fundamentos de Electrónica Digital
Los sistemas digitales son sistemas para procesamiento, tratamiento o transmisión de la información, en el que dicha información está limitada a tomar valores en un conjunto discreto. Estas señales (cuya magnitud sólo puede tomar un valor de entre...
14.2.1.3.- ELECTRÓNICA DIGITAL
N-M12

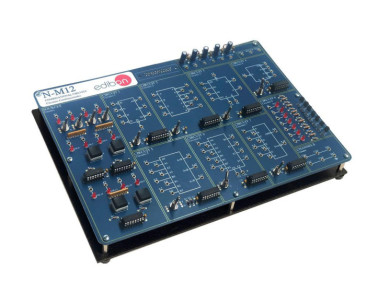

Módulo de Circuitos Combinacionales Básicos
Un circuito combinacional es un circuito electrónico, en el que el valor de sus salidas en un determinado instante dependen del valor de las entradas en ese mismo instante. Es decir, es un circuito que carece de memoria. Los circuitos...
14.2.1.3.- ELECTRÓNICA DIGITAL
CADDA
Equipo de Convertidores A/D y D/A, Controlado desde Computador (PC)
El Equipo de Convertidores A/D y D/A, Controlado desde Computador (PC), "CADDA", ha sido diseñado para ayudar a los estudiantes a aprender cómo realizar los procedimientos más comunes y a estudiar los diferentes circuitos usados para convertir...
14.2.1.3.- ELECTRÓNICA DIGITAL
TDS
Equipo para el Estudio del Tratamiento Digital de la Señal, Controlado desde Computador (PC)
El Equipo de Enseñanza para el Estudio del Tratamiento Digital de la Señal, Controlado desde Computador (PC), "TDS", permite estudiar los principios y conceptos más importantes sobre el procesamiento de señal digital, incluyendo estudio y...
