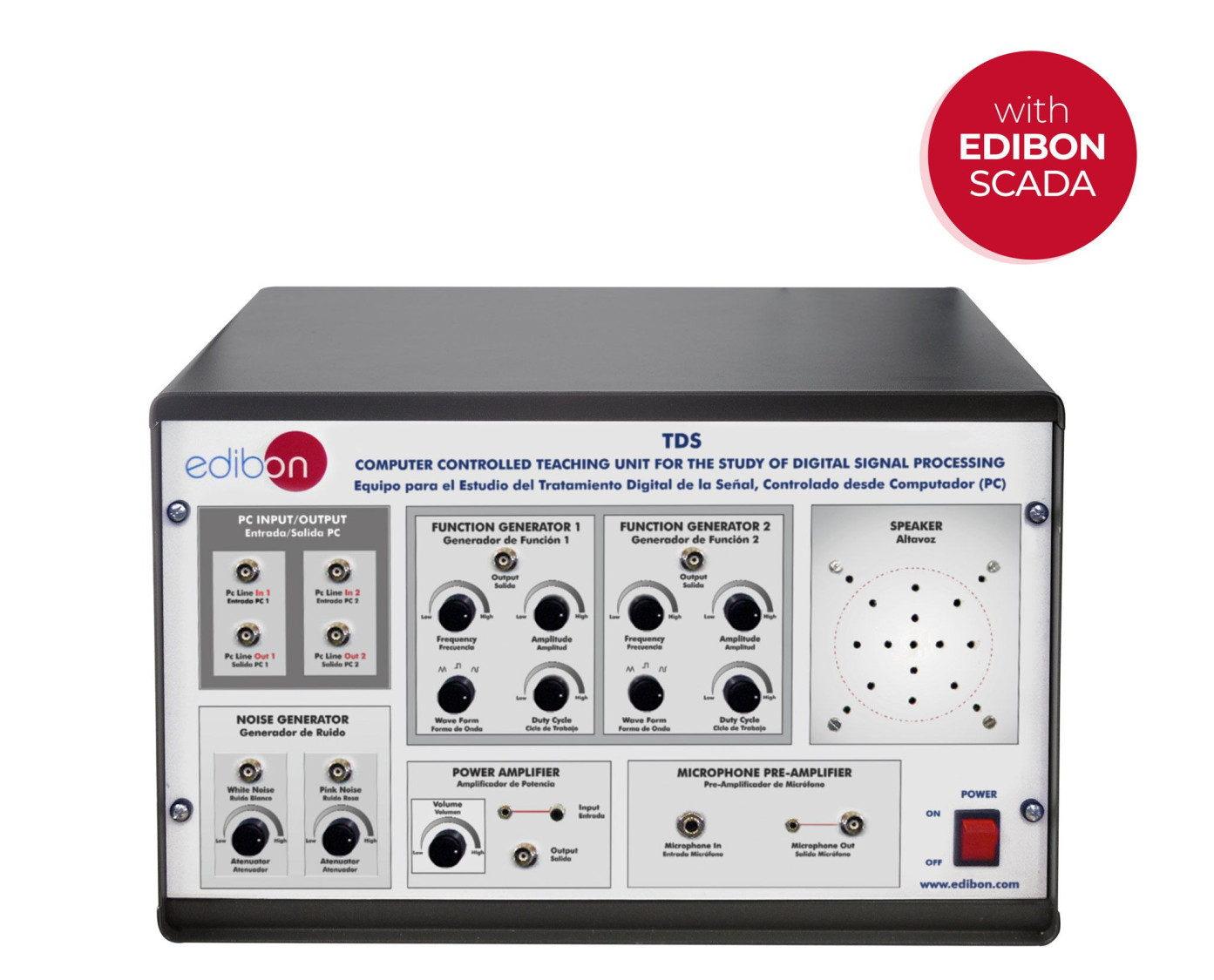

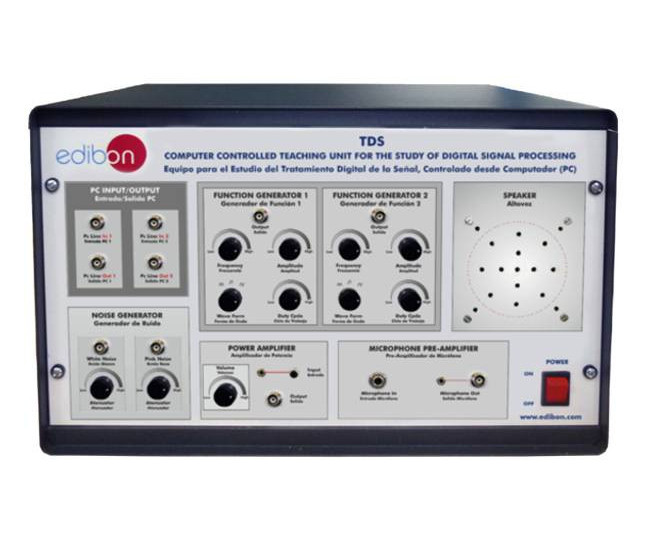

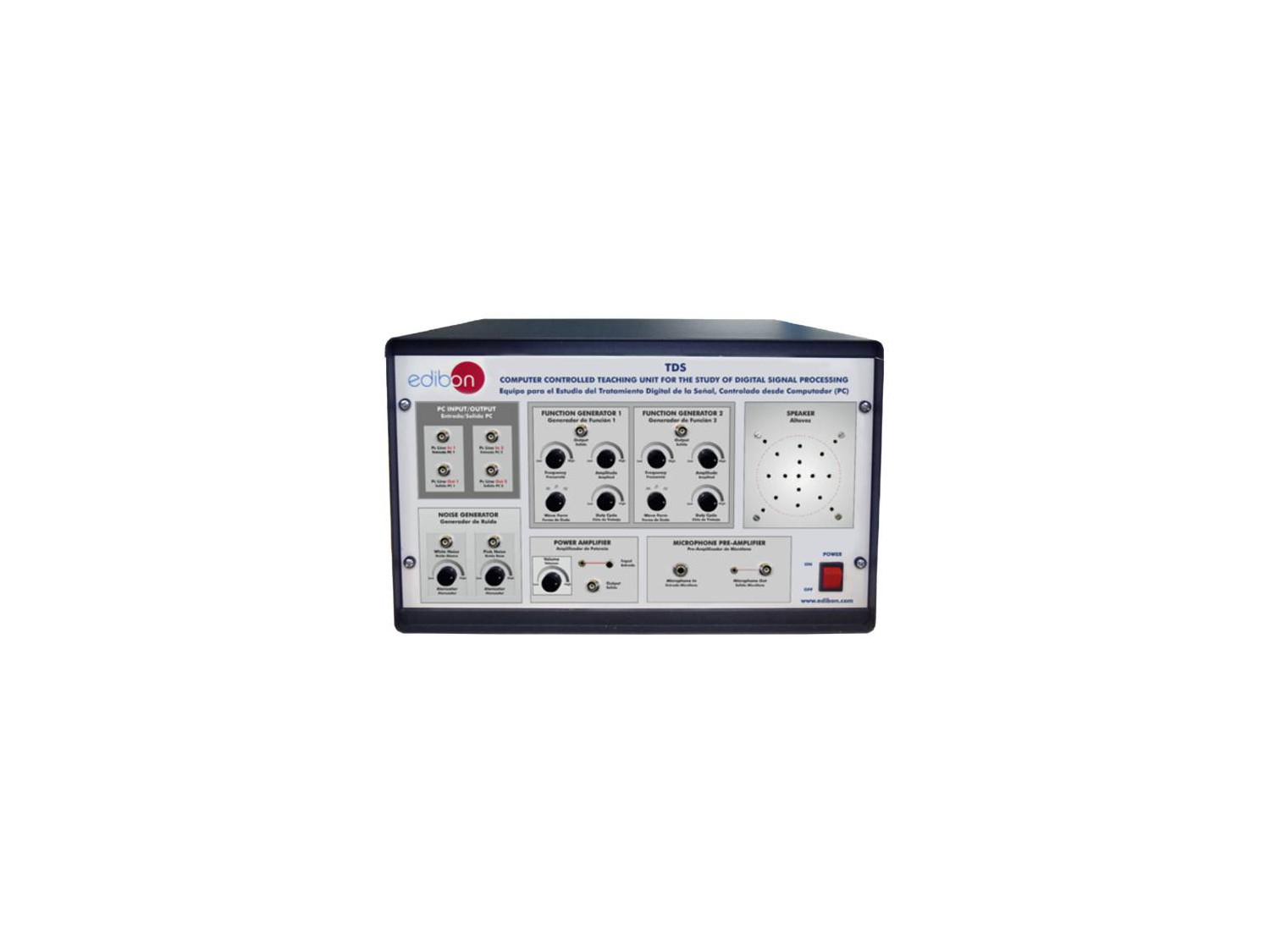

TDS Equipo para el Estudio del Tratamiento Digital de la Señal, Controlado desde Computador (PC)

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF DIGITAL SIGNAL PROCESSING - TDS

SISTEMAS INNOVADORES

El Equipo de Enseñanza para el Estudio del Tratamiento Digital de la Señal, Controlado desde Computador (PC), "TDS", permite estudiar los principios y conceptos más importantes sobre el procesamiento de señal digital, incluyendo estudio y ejercicios prácticos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Enseñanza para el Estudio del Tratamiento Digital de la Señal, Controlado desde Computador (PC), "TDS", permite estudiar los principios y conceptos más importantes sobre el procesamiento de señal digital, incluyendo estudio y ejercicios prácticos, entre otros, de:

  • Generación continua de formas de onda.
  • Análisis de la naturaleza de las señales.
  • Trabaja simultáneamente con dos señales externas.
  • Digitalización de señales.
  • Visualización Transformada rápida de Fourier.
  • Estudio de los efectos del procesamiento de señal digital.
  • Estudio de los efectos de los filtros analógicos y digitales.
  • Análisis de las respuestas de tiempo y frecuencia, antes y después del procesamiento de señal digital.
  • Comportamiento de la señal generada o la voz del usuario cuando se agrega ruido a la señal, etc.
  • Además, es posible generar diferentes formas de onda mediante el software y enviarlas a las salidas del equipo. Estas señales pueden ser visualizadas por un osciloscopio externo o ser escuchadas por el altavoz.

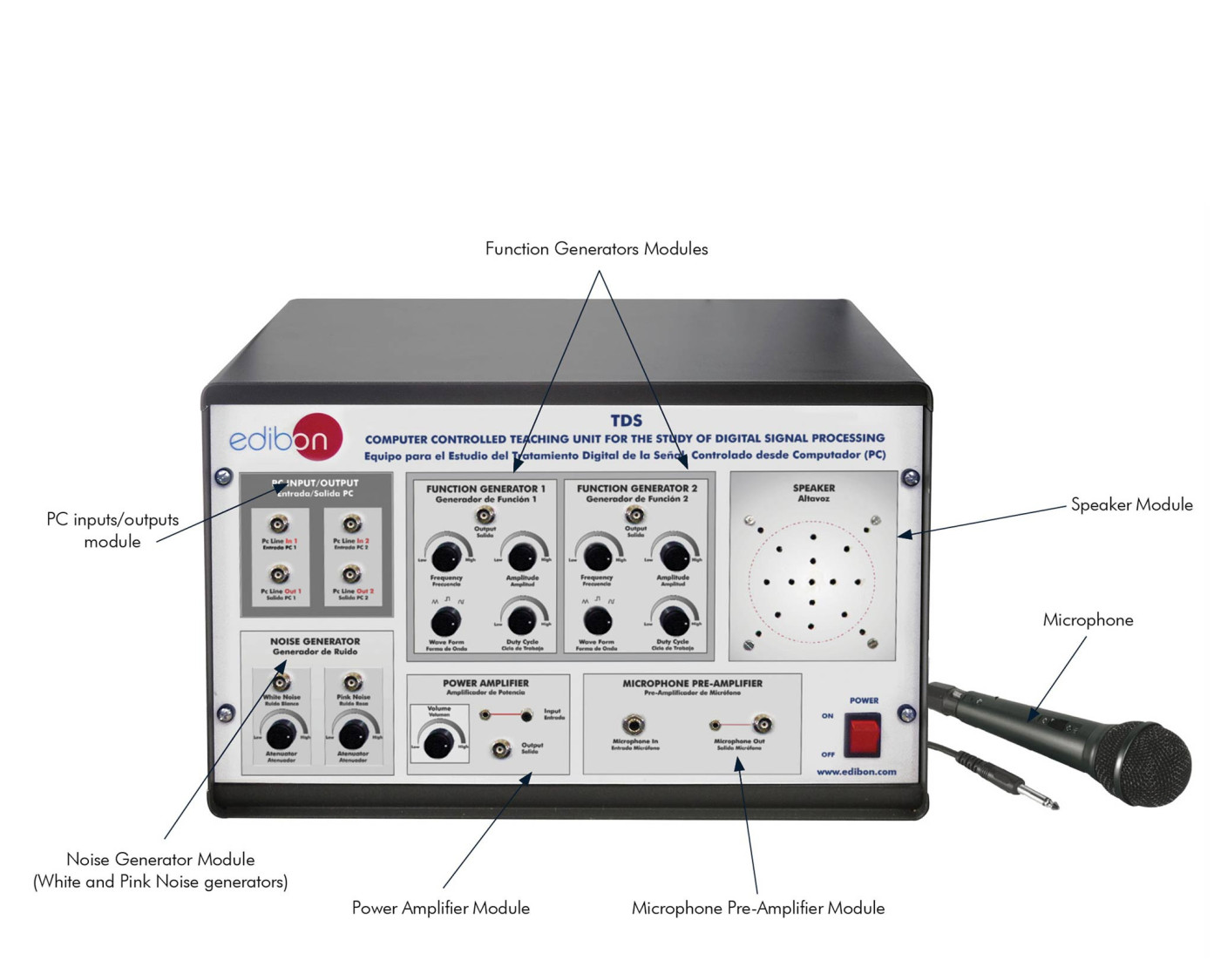

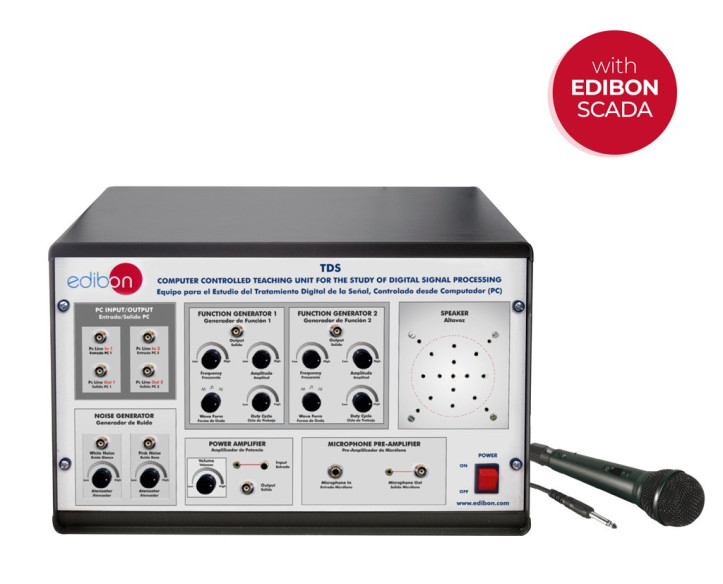

El equipo "TDS" se basa en una estructura de diseño modular que permite al usuario una mejor comprensión del equipo. Este equipoincluye los siguientes módulos:

  • Dos módulos de generadores de funciones: cada generador de funciones contiene un selector de forma de onda para elegir uno de los tres tipos diferentes de formas de onda (seno, triángulo y cuadrado) y tres potenciómetros para regular la frecuencia, la amplitud y el ciclo de trabajo de la señal.
  • Módulo Generador de Ruido: Incluye dos generadores diferentes de ruido: ruido blanco y ruido rosa. Cada generador de ruido incluye un potenciómetro para regular la amplitud de la señal de ruido.

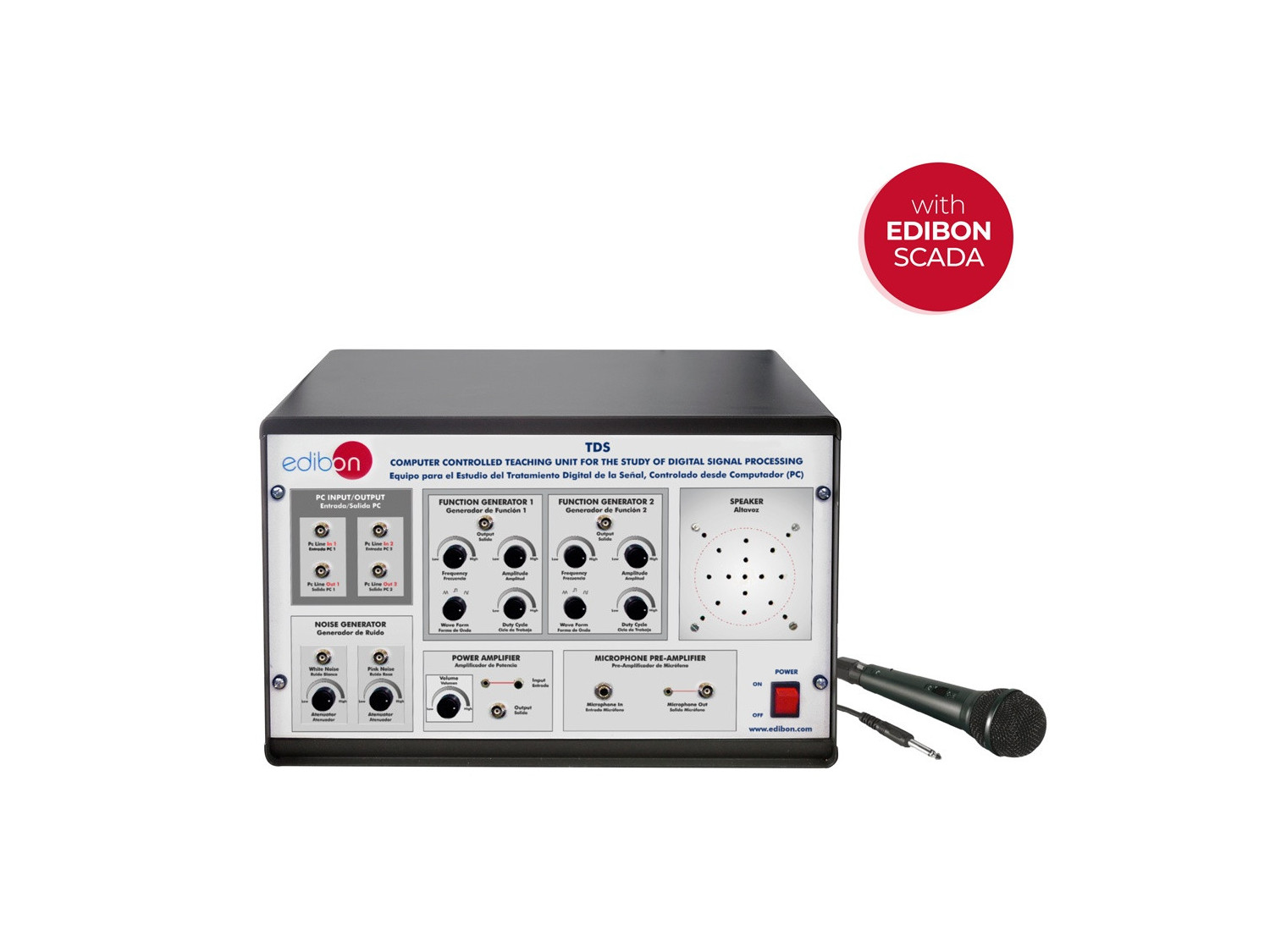

  • Micrófono y módulo de preamplificador de micrófono: permite grabar y adaptar la voz del usuario para que sea analizada con el software del equipo.
  • Módulo de Entradas / Salidas de PC: permite conectar el equipo con la tarjeta de adquisición de datos (que se colocará en el computador) y muestra las señales adquiridas en el software del equipo.Este módulo contiene dos conectores BNC para entradas deseñal y dos conectores BNC para salidas de señal.
  • Módulo amplificador de potencia: contiene un potenciómetro para regular la amplificación de potencia de la señal.
  • Módulo de altavoz: permite escuchar las señales generadas del equipo y estudiar los efectos del ruido y el procesamiento de la señaldigital en la señal estudiada.

Todas las conexiones entre los módulos se realizan a través del conjunto de cable coaxial RF.

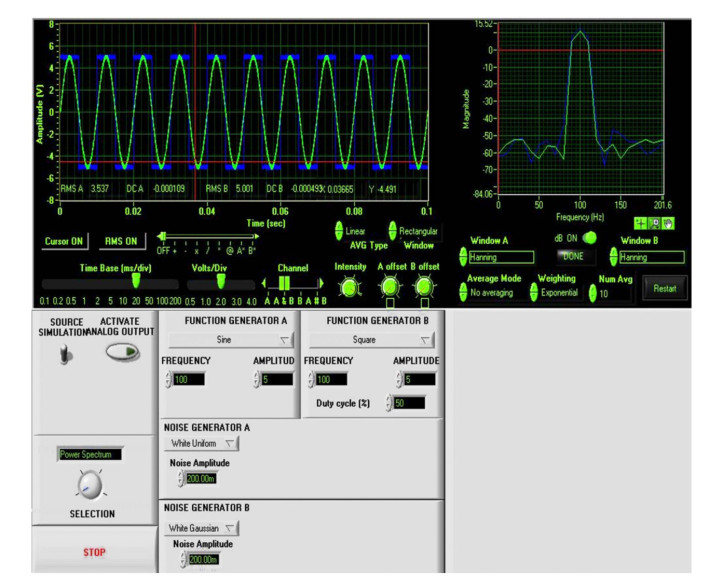

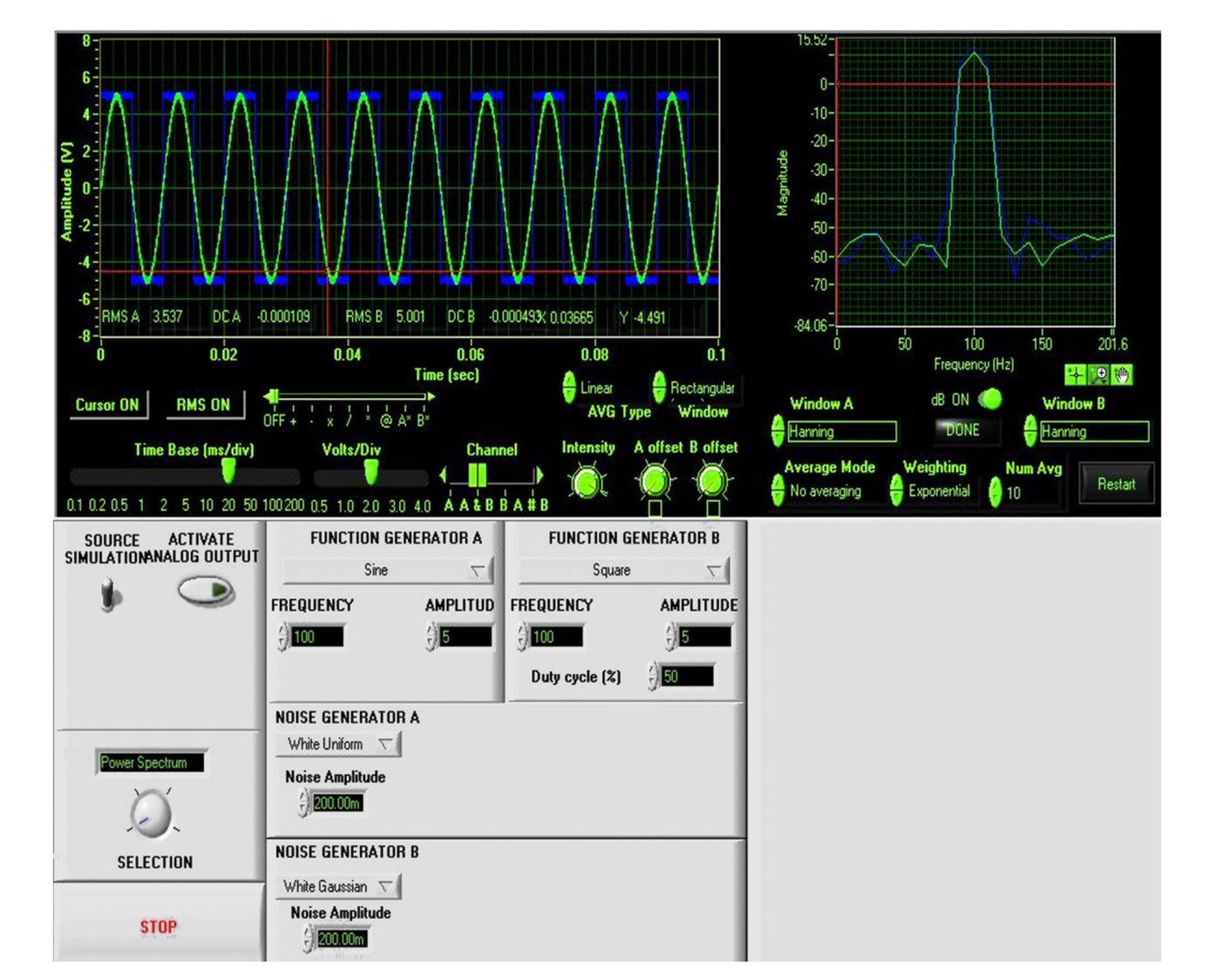

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Generación continua de formas de onda, con la posibilidad de variar la frecuencia y la amplitud de las señales, además del ciclo de trabajo.
  2. Caracterización de señales. Analiza la naturaleza de las señales: seno, cuadrado, triangular, etc.
  3. Trabaja simultáneamente con dos señales externas.
  4. Genera señales directamente por el software y las envía a las salidas del equipo y luego visualiza o escucha por el altavoz o un osciloscopio externo.
  5. Digitalización de la señal, permitiendo el tiempo de muestreo más adecuado, evitando el solapamiento.
  6. Digitalización de señales con la posibilidad de ajustar la frecuencia de muestreo.
  7. Transformaciones rápidas de Fourier (espectro de potencia).
  8. Suma, resta y multiplicación de señales.
  9. Estudio del solapamiento.
  10. Estudio de diferentes tipos de ruido:
  • Ruido blanco.
  • 1 / ƒ ruido.
  1. Estudio y uso de filtros:
  • Posibilidad de filtración de cualquier señal.
  • Reconstrucción de señales mediante la aplicación de filtros.
  • Filtros digitales: Filtros de Respuesta de Impulso Finito (FIR) y filtros de respuesta de impulso Infinito (IIR).
  • Filtros analógicos:Butterworth, Chebyshev, etc
  • Posibilidad de usar Bartlett, Hanning, Hamming, Kaiser, Parzen, etc. Ventanas para aplicar a la señal.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Muchos estudiantes ven los resultados simultáneamente.
  2. Para ver todos los resultados en tiempo real en el aula es necesario un proyector o una pizarra electrónica.
  3. Este equipo es totalmente seguro ya que utiliza aplicaciones mecánicas, eléctricas y electrónicas, y dispositivos de seguridad de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede ser utilizado para impartir cursos de capacitación a Industrias, e incluso a otras instituciones de educación técnica.
  6. Varios otros ejercicios pueden ser hechos y diseñados por el usuario.
