N-M11 Módulo de Fundamentos de Electrónica Digital

DIGITAL ELECTRONICS FUNDAMENTALS MODULE - N-M11

SISTEMAS INNOVADORES

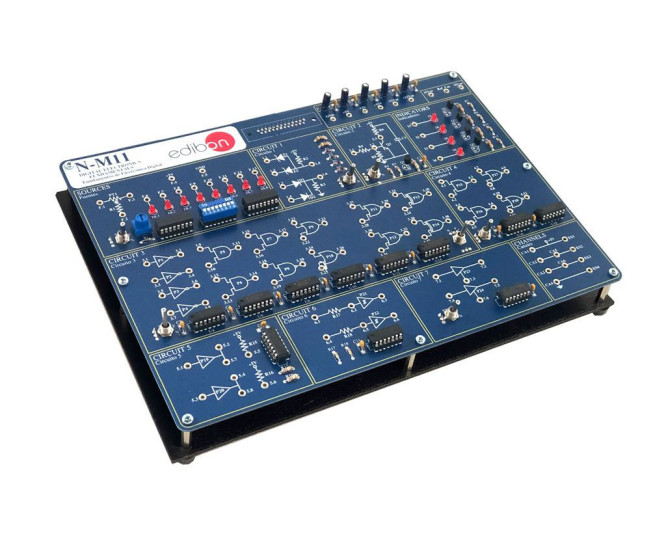

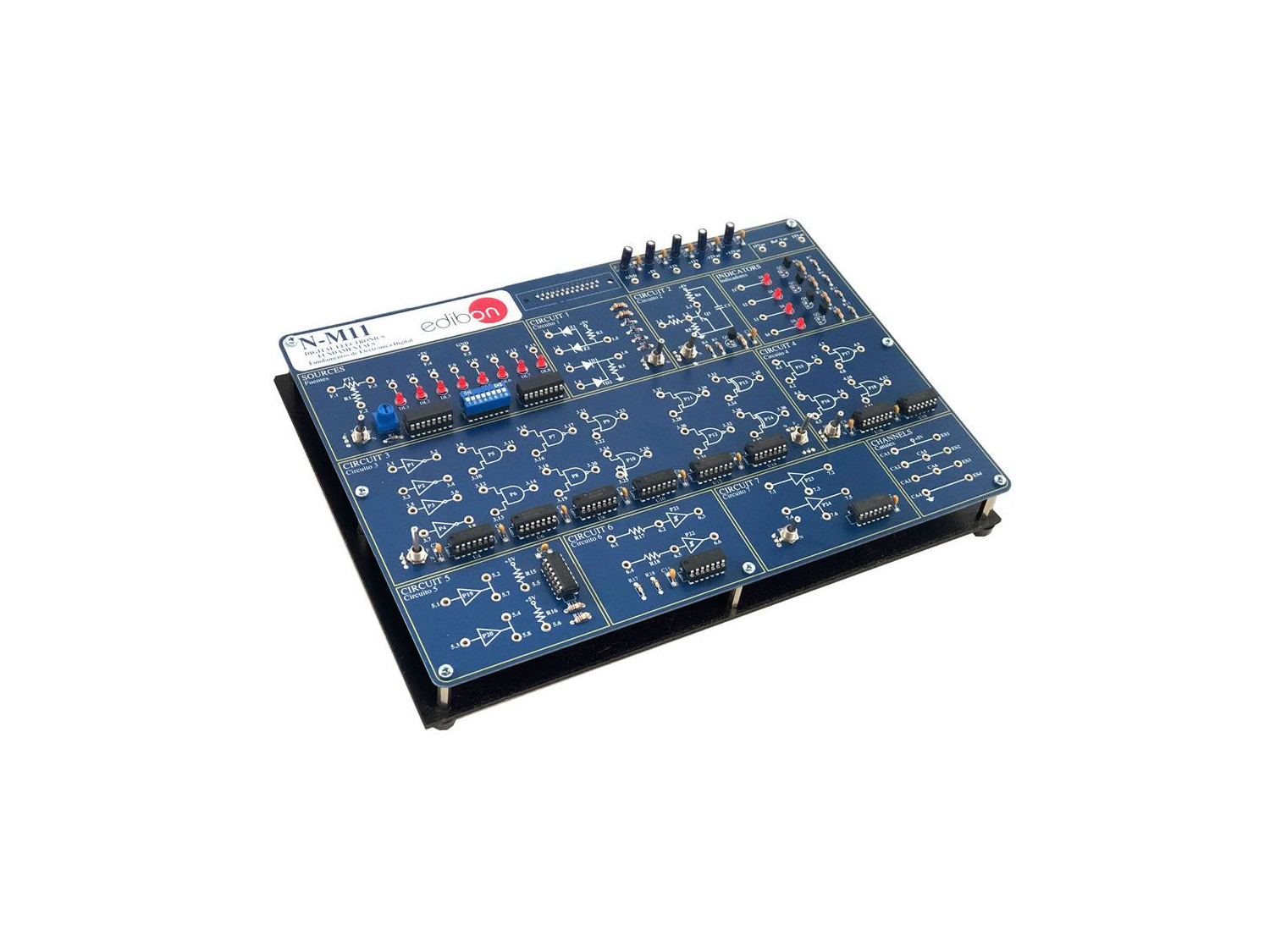

Con el Módulo de Fundamentos de Electrónica Digital, "N-M11", de EDIBON, pueden estudiarse los sistemas de numeración, circuitos lógicos, puertas TTL, CMOS, álgebra de Boole, etc.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Los sistemas digitales son sistemas para procesamiento, tratamiento o transmisión de la información, en el que dicha información está limitada a tomar valores en un conjunto discreto. Estas señales (cuya magnitud sólo puede tomar un valor de entre un conjunto discreto de valores) son las señales digitales. A diferencia de los sistemas analógicos, en los digitales los dispositivos que los constituyen van a funcionar como interruptores.

Con el Módulo de Fundamentos de Electrónica Digital, "N-M11", de EDIBON, pueden estudiarse los sistemas de numeración, circuitos lógicos, puertas TTL, CMOS, álgebra de Boole, etc.

Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Sistemas de numeración:

  1. Medidas de voltaje en un circuito de fuentes.
  2. Estudio de fallos en el circuito de fuentes.
  3. Ejercicios teórico/prácticos.

Circuitos lógicos:

  1. Diodo lógico.
  2. Estudio de fallos en fuentes.
  3. Lógico con transistor y diodos.
  4. Estudio de fallos en el transistor/diodo.
  5. Ejercicios teórico/prácticos.

Puertas TTL:

  1. Funciones básicas de las puertas.
  2. Estudio de fallos en el circuito TTL.
  3. Estudio de fallos en el circuito de puertas lógicas.
  4. Ejercicios teórico/prácticos.

Puertas CMOS:

  1. Funciones básicas de las puertas.
  2. Estudio de fallos en el circuito CMOS.
  3. Ejercicios teórico/prácticos.

Álgebra de Boole y funciones lógicas:

  1. Estudio del uso del circuito#3 (Puertas lógicas TTL) .
  2. Ejercicios teórico/prácticos.

Puertas del Colector Abierto:

  1. Estudio del uso del circuito#5 (Puertas colector abierto).
  2. Ejercicios teórico/prácticos.

Otros tipos de puertas Integradas:

  1. Estudio de operaciones simples con un inversor Schmit-Trigger.
  2. Estudio de funcionamiento de un buffer triestado.
  3. Estudio de fallo en el circuito#7 (Triestado).
  4. Ejercicios teórico/prácticos.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. JK Flip-Flop.
  2. Control de un bus de datos.
  3. El usuario puede realizar otros ejercicios diseñados por él mismo.
