HT-P Modelo de Turbina Pelton

PELTON TURBINE MODEL - HT-P

SISTEMAS INNOVADORES

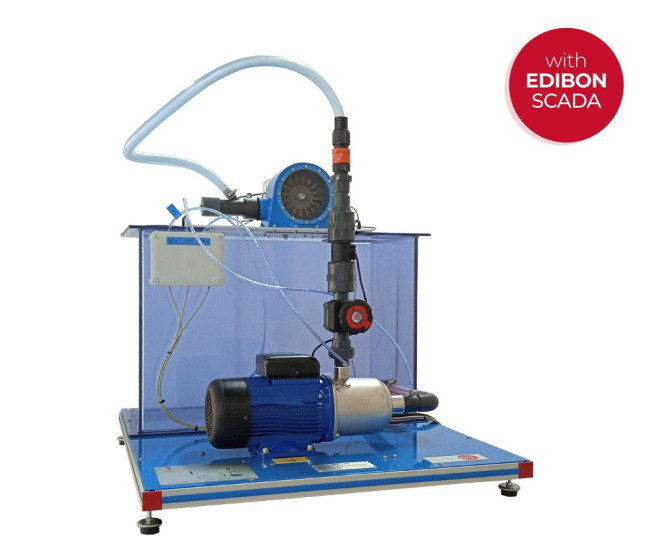

El Modelo de Turbina Pelton, "HT-P", consta de una turbina Pelton a pequeña escala, con una válvula que permite regular el flujo. La turbina dispone de un rodete PELTON formado por 16 álabes, las cuales son claramente visibles a través de la cubierta transparente de la turbina.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Equipo Modular de Turbinas Hidráulicas, Controlado desde Computador (PC), "HTMC", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de turbinas hidráulicas a pequeña escala, permitiendo la determinación de las características operativas de dicha turbina, determinación de las curvas de la eficacia hidráulica y mecánica, obtención de potencia hidráulica y mecánica, etc.

La Unidad Base para Turbinas Hidráulicas, "HT-UB", cumple las siguientes funciones:

  • Elevar el fluido mediante una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.
  • Medida de la presión en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.
  • Medida del caudal de agua, de la presión de la entrada de agua a la turbina y de la velocidad del eje de la turbina mediante diferente instrumentación.
  • El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

El suministro mínimo consiste en dos elementos principales: la Unidad Base para Turbinas Hidráulicas, "HT-UB", y al menos uno de los elementos requeridos descritos a continuación.

Elementos requeridos (al menos uno) (No incluidos):

  • HT-P: El Modelo de Turbina Pelton, "HT-P", consta de una turbina Pelton a pequeña escala, con una válvula que permite regular el flujo. La turbina dispone de un rodete PELTON formado por 16 álabes, las cuales son claramente visibles a través de la cubierta transparente de la turbina.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de las características operativas de las diferentes turbinas a diferentes velocidades.
  2. Determinación del salto hidráulico de las turbinas.
  3. Determinación de las curvas características de las diferentes turbinas: potencia (W), par (Nm) y rendimiento (%) en función de la velocidad de la turbina y el caudal de entrada.
  4. Investigación de la conversión de energía hidráulica en energía mecánica.
  5. Cálculo de la potencia mecánica de la turbina.
  6. Determinación de la eficiencia hidráulica de la turbina.
  7. Determinación del par y la velocidad de la turbina.
  8. Determinación de la curva característica de una bomba centrifuga.
  9. Estudio de las variables características de una bomba centrífuga.
  10. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo HTMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo HTMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
