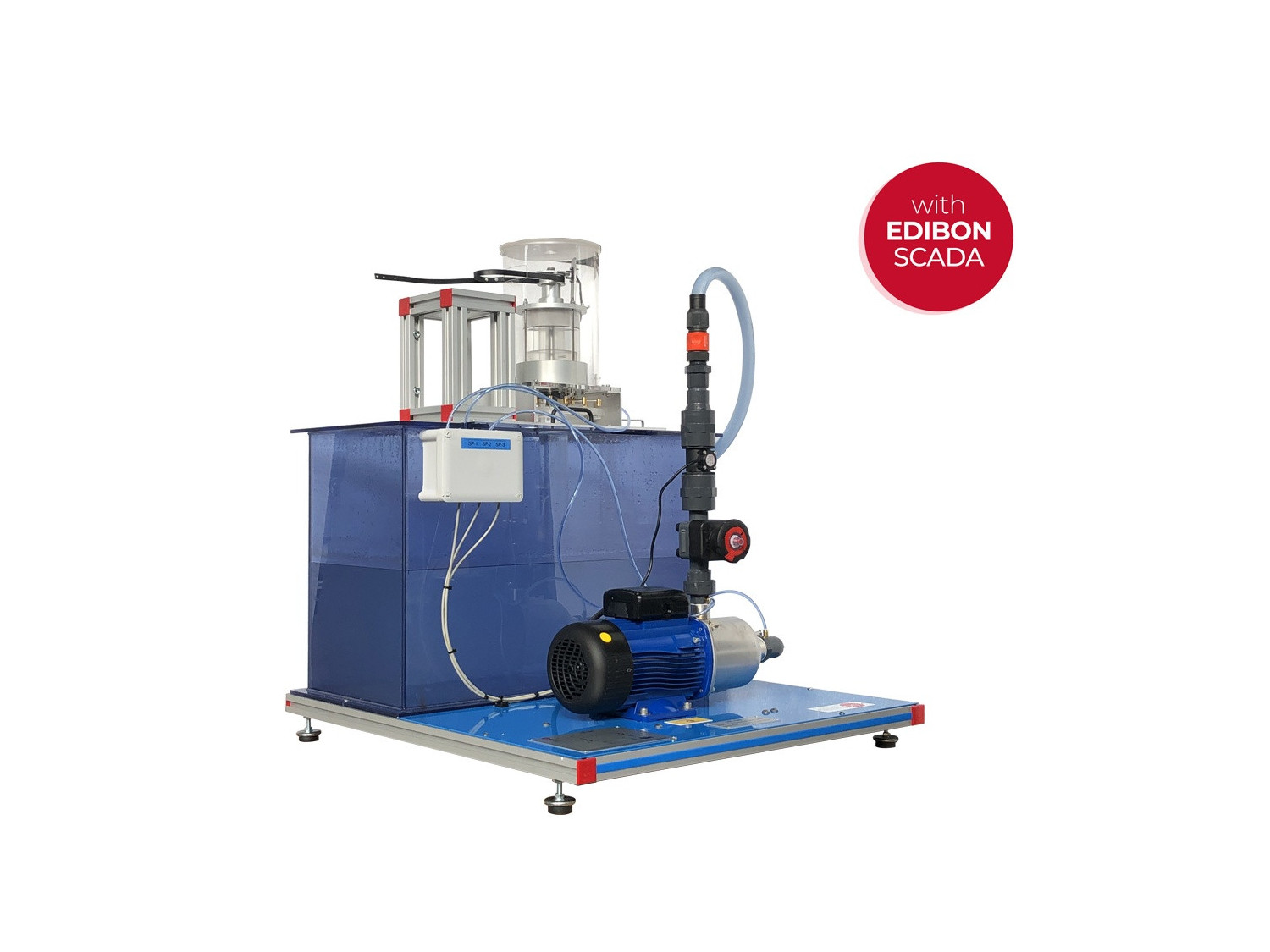

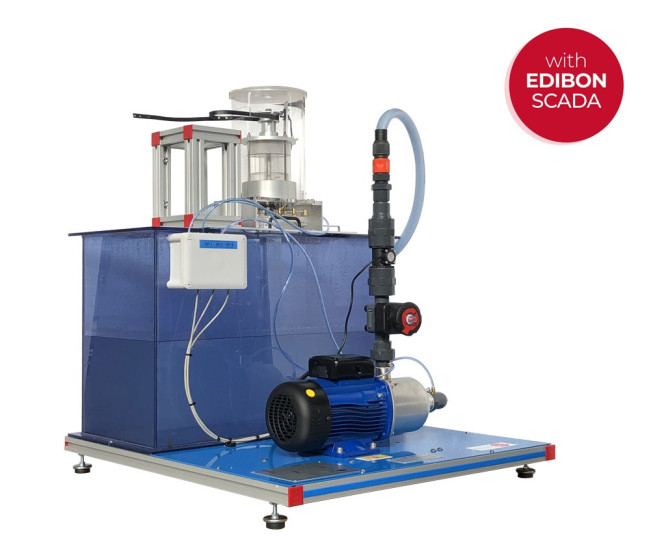

HT-K Modelo de Turbina Kaplan

KAPLAN TURBINE MODEL - HT-K

SISTEMAS INNOVADORES

El Modelo de Turbina Kaplan, "HT-K", consta de una turbina Kaplan a pequeña escala que dispone de un distribuidor con palas directrices ajustables, que permiten controlar el flujo de agua en la turbina.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Equipo Modular de Turbinas Hidráulicas, Controlado desde Computador (PC), "HTMC", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de turbinas hidráulicas a pequeña escala, permitiendo la determinación de las características operativas de dicha turbina, determinación de las curvas de la eficacia hidráulica y mecánica, obtención de potencia hidráulica y mecánica, etc.

La Unidad Base para Turbinas Hidráulicas, "HT-UB", cumple las siguientes funciones:

  • Elevar el fluido mediante una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.
  • Medida de la presión en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.
  • Medida del caudal de agua, de la presión de la entrada de agua a la turbina y de la velocidad del eje de la turbina mediante diferente instrumentación.
  • El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

El suministro mínimo consiste en dos elementos principales: la Unidad Base para Turbinas Hidráulicas, "HT-UB", y al menos uno de los elementos requeridos descritos a continuación.

Elementos requeridos (al menos uno) (No incluidos):

  • HT-K: El Modelo de Turbina Kaplan, "HT-K", consta de una turbina Kaplan a pequeña escala que dispone de un distribuidor con palas directrices ajustables, que permiten controlar el flujo de agua en la turbina.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Détermination des caractéristiques de fonctionnement des différentes turbines à différentes vitesses.
  2. Détermination du saut hydraulique des turbines.
  3. Détermination des courbes caractéristiques des différentes turbines : puissance (W), moment (Nm) et rendement (%) en fonction de la vitesse de la turbine et du débit d’entrée.
  4. Etude de la conversion de l'énergie hydraulique en énergie mécanique.
  5. Calcul de la puissance de la turbine.
  6. Détermination du rendement hydraulique de la turbine.
  7. Détermination du couple et de la vitesse de la turbine.
  8. Détermination de la courbe caractéristique d'une pompe centrifuge.
  9. Etude des variables caractéristiques d'une pompe centrifuge.
  10. Calibrage des capteurs.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo HTMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo HTMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
