MSCT Equipo para Comprobación de Uniones Roscadas

SCREW JOINT TESTING UNIT - MSCT

SISTEMAS INNOVADORES

El Equipo para Comprobación de Uniones Roscadas, "MSCT", representa la simulación de un juego de apriete compuesto por un tornillo y una tuerca sobre dos vigas de sección rectangular.

Ver descripción general

Descripción General

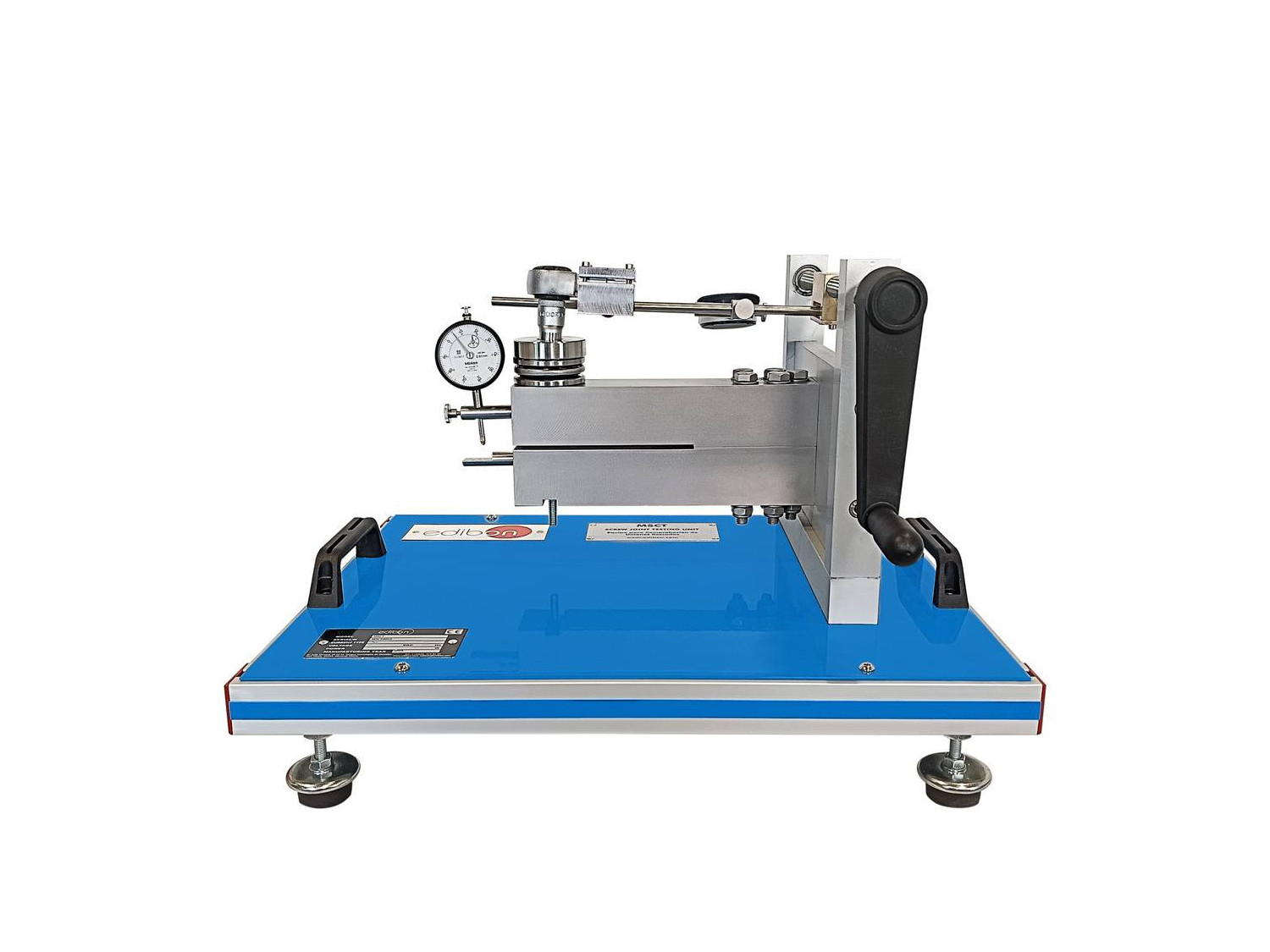

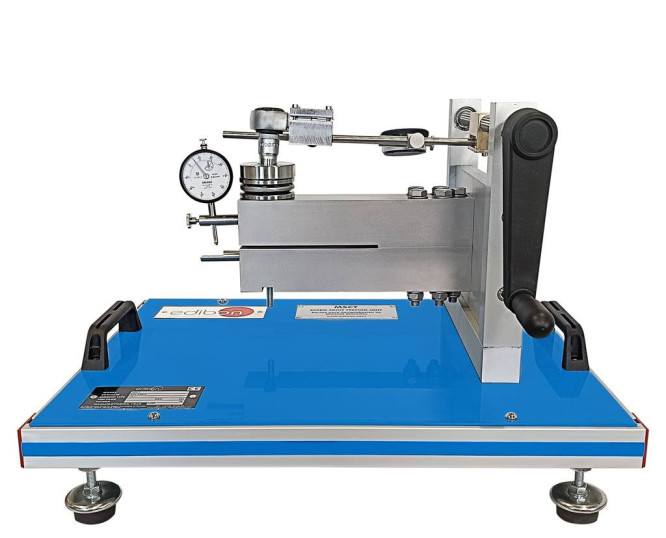

El Equipo para Comprobación de Uniones Roscadas, "MSCT", representa la simulación de un juego de apriete compuesto por un tornillo y una tuerca sobre dos vigas de sección rectangular.

Una llave dinamométrica muy precisa realiza el apriete mediante una varilla roscada y un volante. El tornillo y la tuerca unen dos cuerpos de acero (barras de sección rectangular), los cuales se encuentran separados cierta distancia. La acción del tornillo y la tuerca produce una deformación elástica en las barras de acero generada por la tensión axial producida en cuerpo del tornillo. El desplazamiento producido (deformación), es recogido por un reloj comparador permitiéndose el análisis del par torsor con el que se ha realizado el apriete.

La cabeza del tornillo presenta un rodamiento plano que permite que el rozamiento sea despreciable en este punto. De esta forma se puede calcular el rozamiento de la propia rosca del tornillo con la tuerca.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio, definición y comprensión del par torsor (fuerza de apriete).
  2. Estudio, definición y comprensión de la deformación elástica en vigas.
  3. Análisis y estudio del rozamiento en la rosca del tornillo.
  4. Cálculo de la fuerza axial realizada por el tornillo y la tuerca.
  5. Cálculo de la fuerza axial mediante la deformación elástica.
  6. Estudio y comprensión del par de apriete en función de los diferentes montajes de las vigas.
