MDU Diagnóstico de Máquinas

La familia de equipos de Diagnóstico de Máquinas, "MDU" de EDIBON, permite realizar prácticas de medición de vibraciones, midiendo el desplazamiento, la velocidad y la aceleración de las vibraciones en el margen de tiempo-frecuencia.

Los componentes de la Unidad Base del Equipo de Diagnostico de Máquinas, "MDU-UB", son elementos mecánicos como: acoplamientos flexibles para compensar los desalineamientos, cojinetes con rodamientos fácilmente intercambiables, dos árboles de rotores de diferente longitud, dos volantes de inercia con contrapesos recambiables y motor asíncrono de accionamiento conectado a un variador de frecuencia y un generador tacométrico.

Todos los elementos se pueden montar en una estructura de aluminio de tamaño 1100 x 770 mm con ranuras longitudinales para su desplazamiento. Su ajuste se puede realizar de forma sencilla mediante tornillos.

La consola electrónica del equipo permite la visualización en displays digitales de la velocidad y potencia del motor, la regulación de la velocidad del motor mediante un potenciómetro y la selección del sentido de giro del motor.

El motor de accionamiento está montado sobre un carro de desplazamiento que incorpora dos micrómetros para su alineamiento preciso.

Con los diferentes elementos adicionales recomendados se podrán estudiar casos concretos de fallos en máquinas como: vibraciones de flexión del árbol, fisuras del árbol, defectos en rodamientos, vibraciones en acoplamientos, vibraciones en transmisiones por correa, defectos en engranajes, cavitación de bombas, vibración en soplantes y vibraciones electromecánicas. Además con el set de frenado y carga "MDU-BLU" se podrán generar rangos de dos momentos de carga y dos regímenes de número de revoluciones.

Para realizar todas las mediciones y analizar las vibraciones se requiere el Software, Sensores y Control para el Equipo MDU, "MDU-SSC".

Para montar la Unidad Base de MDU, "MDU-UB", se requiere:

• Estructura móvil para MDU, "MDU-MLB", ó
• Estructura de Sobremesa para MDU, "MDU-SM".

También está disponible el Equipo de Diagnóstico de Máquinas, Controlado desde Computador (PC), "MDUC", que incluye los siguientes elementos:

• Unidad Base de MDU, "MDU-UB".
• Software, Sensores y Control para equipo MDU, "MDU-SSC".
• Sensores de Desplazamiento para Equipo MDU, "MDU-SD".

Elementos requeridos (No incluidos):

• MDU-SSC. Software, Sensores y Control para equipo MDU:
• La función del analizador de vibraciones es evaluar los ensayos de diagnóstico de máquinas con los diferentes sets relacionados con la técnica interface de vibraciones.
• El sistema consta de dos sensores de aceleración, un sensor del número de revoluciones, un amplificador de medición con grado de amplificación regulable, USB box y el software de análisis.
• El software de análisis tiene las siguientes características: osciloscopio de dos canales (estudios en el dominio del tiempo), analizador espectral de dos canales (estudios en el dominio de la frecuencia), medidor de la intensidad de las vibraciones, análisis de envolvente para efectos de choque y daños en rodamientos, filtro para el registro de curvas de aceleración, representación de órbita y módulo para el equilibrado en funcionamiento de rotores rígidos en 1 y 2 planos.
• Con el software es posible comparar la eficacia de las señales de vibraciones aplicando diversos métodos de análisis y determinando las ventajas e inconvenientes de las distintas técnicas. Cada unidad de conexión consisten en un amplificador de 1x, 10x, 100x, con 16 canales analógicos de entrada, 4 canales analógicos de salida, 4 canales digitales de entrada y 4 de salida, que permitirá el acoplamiento de los sensores.
• Permite de forma opcional la conexión del elemento adicional recomendado Sensores de Desplazamiento para Equipo MDU, "MDU-SD".
• La conexión del equipo se realiza mediante USB.
• Es para su utilización tanto en un ordenador portátil como sobremesa.
• Control del motor (MDU-UB) y del freno (MDU-BLU), de forma opcional.

Elementos requeridos (solo uno) (No incluidos):

• MDU-MLB. Estructura móvil para MDU:

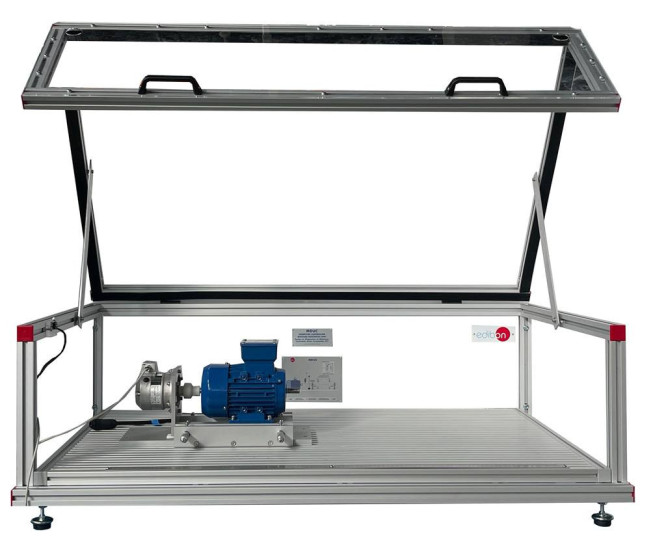

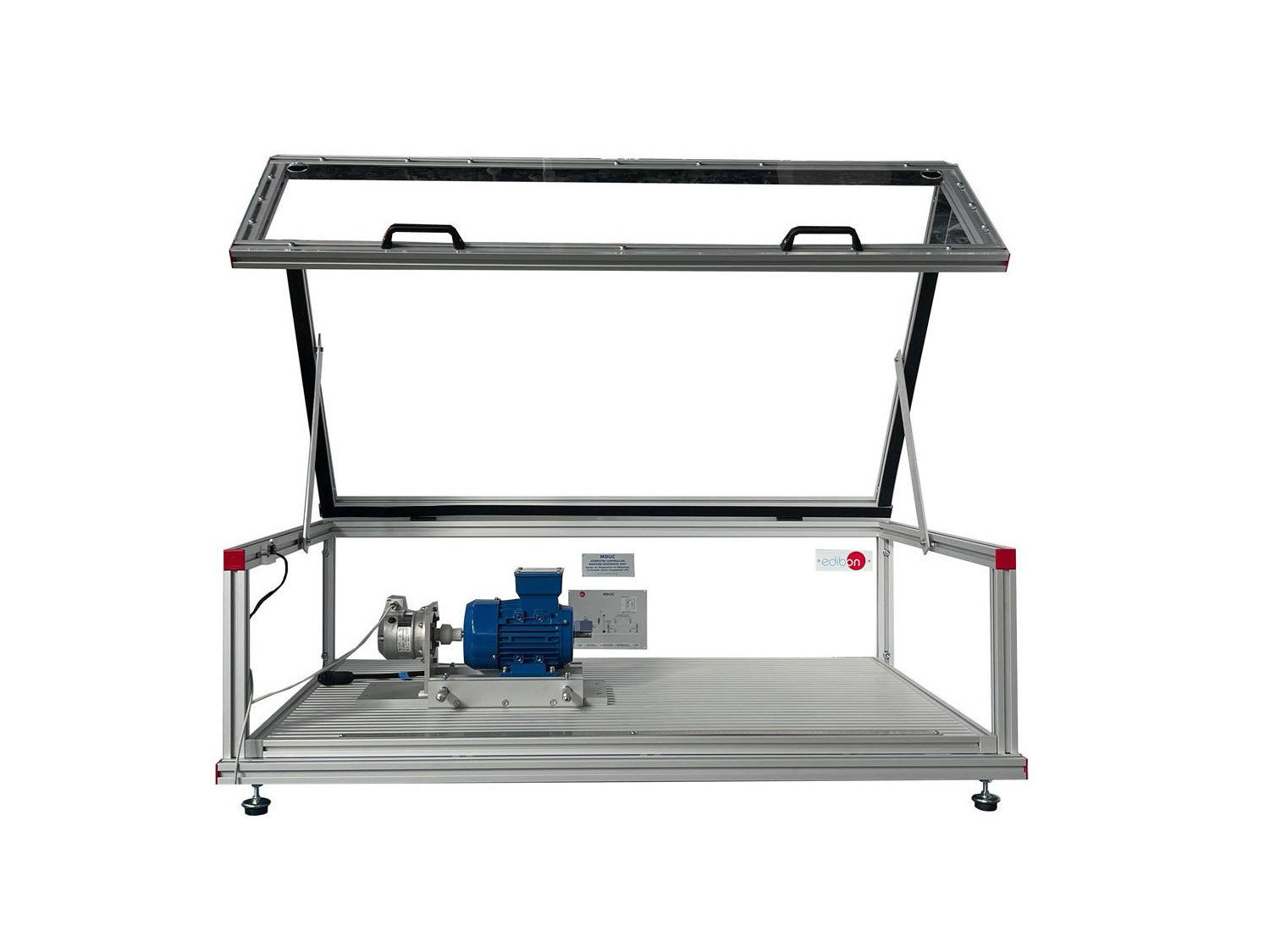

• La Estructura móvil para MDU, "MDU-MLB", es una estructura resistente para montar de manera rápida y sencilla los diferentes elementos de la Unidad Base de MDU, "MDU-UB" o del Equipo de Diagnóstico de Máquinas, Controlado desde Computador (PC), "MDUC", y de esta forma montar un banco de ensayos móvil de diagnóstico de máquinas.
• Esta estructura consta de una mesa ranurada con perfiles de aluminio anodizado con medidas de 1100 x 770 x 820 mm.
• Dispone de tres niveles, para utilizar los dos estantes de la parte inferior para el apoyo de los equipos electrónicos y otros accesorios.
• Dispone de cuatro ruedas direccionales para facilitar su movimiento con freno en dos de ellas y una cubierta protectora trasparente que proporciona protección contra las partes giratorias y permite observar los diferentes experimentos. La cubierta incluye un interruptor de seguridad que permite parar automáticamente si se abre.
• La Estructura móvil para MDU, "MDU – MLB" incluye:
• MDU-SM. Estructura de sobremesa para MDU.
• TF-WLB. Mesa de Laboratorio con ruedas.
• MDU-SM. Estructura de Sobremesa para MDU.
• Estructura de sobremesa que consta de una mesa ranurada con perfiles de aluminio anodizado con medidas de 1100 x 770 x 820 mm.
• Dispone de una cubierta protectora trasparente que proporciona protección contra las partes giratorias y permite observar los diferentes experimentos. La cubierta incluye un interruptor de seguridad que permite parar automáticamente si se abre.

Elementos adicionales recomendados (No incluidos):

• MDU-BLU. Equipo de Frenado y Carga.
• El Equipo de Frenado y Carga, "MDU-BLU", de EDIBON es un freno magnético de partículas y una consola electrónica de indicación y mando. Es posible ajustar con precisión el par de frenado generando una carga resistente. La corriente de excitación se toma como medida del momento de frenado y es posible visualizarlo a través de la consola.
• El equipo de frenado consta de una correa de transmisión integrada y un segundo árbol saliente, por ello tiene dos regímenes de número de revoluciones y rangos de momentos.
• La energía generada es transformada en calor por el freno y es evacuada al exterior mediante un ventilador.
• MDU-SES. Set de Árbol Elástico.
• El Set de Árbol Elástico, "MDU-SES", de EDIBON permite estudiar el comportamiento de un rotor elástico sometido a desequilibrio y equilibrado de rotores elásticos en funcionamiento. Es posible estudiar la resonancia y los fenómenos sucedidos en regímenes subcrítico y supercrítico junto con Sensores de Desplazamiento para equipo MDU, "MDU-SD".
• El Set de Árbol Elástico, "MDU-SES", incluye unos rodamientos oscilantes de bolas que garantizan la total movilidad del árbol y un cojinete de protección que limita a valores no peligrosos las amplitudes en zonas próximas a la resonancia.
• MDU-SRS. Set de Árboles con Fisura.
• Es importante detectar a tiempo las fisuras debidas a fatiga del material en máquinas rotativas antes de que se produzca la rotura que suele traer consecuencias fatales.
• El Set de Árboles con Fisura, "MDU-SRS", contiene dos árboles de diferentes longitudes, el árbol corto simula un extremo de árbol saliente y se transmite la carga con la transmisión por correa del Set de Transmisión por correa, " MDU-SBD" y el árbol largo se utiliza con un cojinete de protección del Set de Árbol Elástico, " MDU-SES" y un disco de inercia para estudiar la fisura de un árbol en el caso del rotor elástico.
• Con el Set de Árboles con Fisura, "MDU-SRS", se simula una fisura con comportamientos muy aproximados a los reales. Con una unión de brida apretando con diferentes fuerzas los tornillos de la brida se consigue pequeñas aberturas temporales en la junta.
• MDU-SRBF. Set de Defectos en Rodamientos.
• Para determinar la vida útil restante de un rodamiento y decidir acerca de su sustitución se analiza la variación lenta del espectro de vibraciones. La distribución espectral permitirá sacar conclusiones exactas del tipo de defecto y su ubicación.
• El Set de Defectos en Rodamientos, "MDU-SRBF", contiene seis rodamientos con los que comprobar y explicar varios defectos en los rodamientos, como son: anillo exterior dañado, anillo interior dañado, elemento rodante dañado, daño combinado, muy usado y nuevo y sin defectos y con diferentes grados de severidad.
• La carga radial del cojinete se podrá ajustar dentro de unos límites con el Set de Transmisión por Correa, "MDU-SBD".
• MDU-SCO. Set de Acoplamientos.
• El Set de Acoplamientos, "MDU-SCO", permite comparar las propiedades de distintos acoplamientos de dientes curvos, de pernos, de brida y de garras.
• Es importante el comportamiento vibracional de los distintos tipos de acoplamientos para sacar conclusiones sobre fallos o defectos en la fabricación o montaje de las máquinas rotativas. Los fallos habituales son errores de excentricidad, de oscilación y de cabeceo.
• El Set de Acoplamientos, "MDU-SCO", consiste en diferentes acoplamientos que permiten realizar uniones de arboles, permitiendo el estudio de diferentes tipos de acoplamientos, con y sin defectos.
• MDU-SBD. Set de Transmisión por Correa.
• Las transmisiones por correa son dispositivos de accionamiento silenciosos, tienen larga duración y requieren poco mantenimiento siempre que su diseño, montaje y ajuste sean correctos. El Set de Transmisión por Correa, "MDU-SBD", permite estudiar las condiciones que provocan vibraciones o deslizamiento en las correas.
• El set consiste en tres correas, tres poleas y un juego de rodillos tensores y un medidor de la pretensión de la correa.
• MDU-SSDG. Set de Defectos en Engranajes.
• El Set de Defectos en Engranajes, "MDU-SSDG", permite estudiar el comportamiento vibracional de engranajes con defectos típicos. Para ello se incluyen engranajes con defectos en los dientes y engranajes sin defectos, de esta manera se puede realizar un estudio comparativo. Los engranajes incluidos en el set son de dentado recto y helicoidal. Debido a la importancia de la lubricación en la señal vibracional del equipo, se podrá lubricar con grasa o con aceite de engranajes.
• El sistema permite variar la distancia y holgura de los engranajes entre los dientes.
• MDU-SCM. Set de Mecanismo de Biela y Manivela.
• Los compresores y bombas utilizan con frecuencia mecanismos de biela y manivela. Las oscilaciones de fuerzas y masas provocan vibraciones en los equipos.

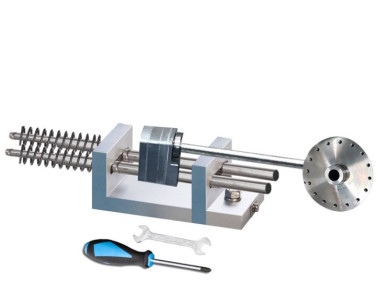

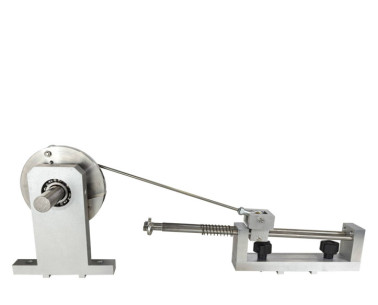

• El Set de Mecanismo de Biela y Manivela, "MDU-SCM", permite ajustar la carrera del movimiento, la compensación de masas y la holgura de cojinetes y ajustar el número de revoluciones para simular vibraciones.
• Unos muelles ejercen la carga.
• Cuando se desea simular la fuerza obtenida por compresión de un gas se necesita un par más elevado, para lo que se recomienda utilizar el Set de Transmisión por Correa, "MDU-SBD", o el Set de Defectos en Engranajes, "MDU-SSDG".
• MDU-SSCP. Set de Cavitación en Bombas.
• responden a diferencias de presión. La cavitación causa ruido, daño en los componentes y pérdida de rendimiento.

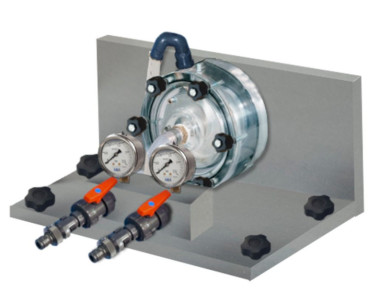

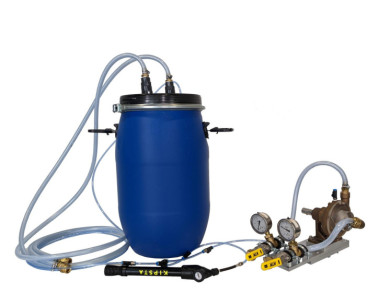

• El Set de Cavitación en Bombas, "MDU-SSCP", permite provocar el fenómeno de cavitación y estudiar su respuesta vibracional.
• El Set de Cavitación en Bombas, "MDU-SSCP", está formado por una bomba centrífuga monoetapa conectada por tubos flexibles con un depósito. Es posible ajustar diferentes condiciones de funcionamiento con válvulas y manómetros. Además es posible observar el interior de la bomba en funcionamiento con la carcasa de plástico.
• La bomba puede ser impulsada directamente a través de un acoplamiento elástico o bien con la transmisión por correa "MDU-SBD".
• MDU-SSVF. Set de Vibraciones en Soplantes para MDU.

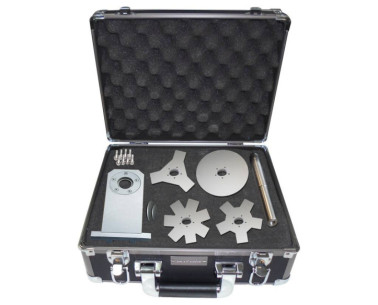

• En el Set de Vibraciones en Soplantes, "MDU-SSVF", las vibraciones son inducidas magnéticamente. Es posible estudiar tres rodetes con diferente número de álabes móviles. Es posible además estudiar el efecto giroscópico montando un plato de inercia en posición oblicua. Mediante la acción de un imán se induce un defecto periódico en el giro del rodillo.
• La soplante puede ser impulsada directamente a través de un acoplamiento elástico o bien set de transmisión por correa "MDUSBD".
• MDU-SEV. Set de Vibraciones Electromecánicas.
• Entre los sistemas de accionamiento destacan los motores asíncronos, estos motores generan vibraciones en las máquinas.
• Es el caso de un entrehierro (espacio entre rotor y estator) asimétrico en el que las fuerzas magnéticas vibratorias inducen vibraciones torsionales y de flexión.
• En el caso en que se produce un fallo parcial de los devanados eléctricos se producen vibraciones mecánicas en el campo magnético asimétrico.

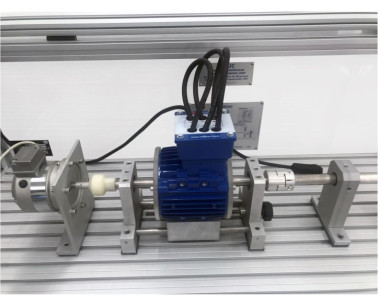

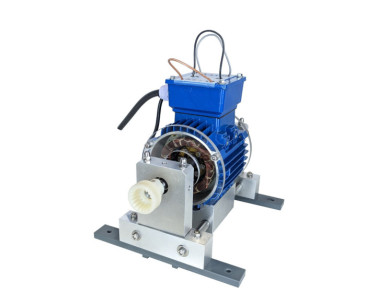

• El Set de Vibraciones Electromecánicas, "MDU-SEV", es un equipo regulable que permite ajustar un entrehierro asimétrico o desconectar un devanado generando una asimetría electromagnética y de esta manera es posible estudiar su comportamiento vibracional.

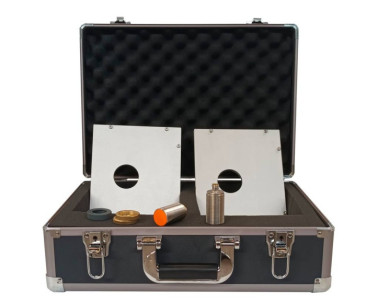

• MDU-SD. Sensores de Desplazamiento para Equipo MDU.
• Dos sensores de desplazamiento que permiten junto al Set de Árbol Elástico ,"MDU-SES", y el Software, Sensores y Control para equipo MDU, "MDU-SSC", representar órbitas subcrítica y supercrítica del árbol en resonancia.
