VMSC Equipo para el Estudio de Vibraciones en Soportes de Máquinas, Controlado desde Computador (PC)

COMPUTER CONTROLLED UNIT TO STUDY VIBRATIONS IN MACHINE SUPPORTING STRUCTURES - VMSC

Descripción General

Con el Equipo para el Estudio de Vibraciones en Soportes de Máquinas, Controlado desde Computador (PC), "VMSC", se estudian los problemas del aislamiento antivibraciones y de la construcción de soportes por medio de ejemplos prácticos. Para poder llevar a cabo el estudio se emplea un generador de vibraciones instalado sobre unos resortes. A través de dichos resortes se estudian los efectos de absorción con los absorbedores de vibraciones y se prueban diversas sintonizaciones. Se mide la transmisión de vibraciones al soporte. Se emplea un sensor de desplazamiento inductivo para captar la excentricidad de las masas de desequilibrio

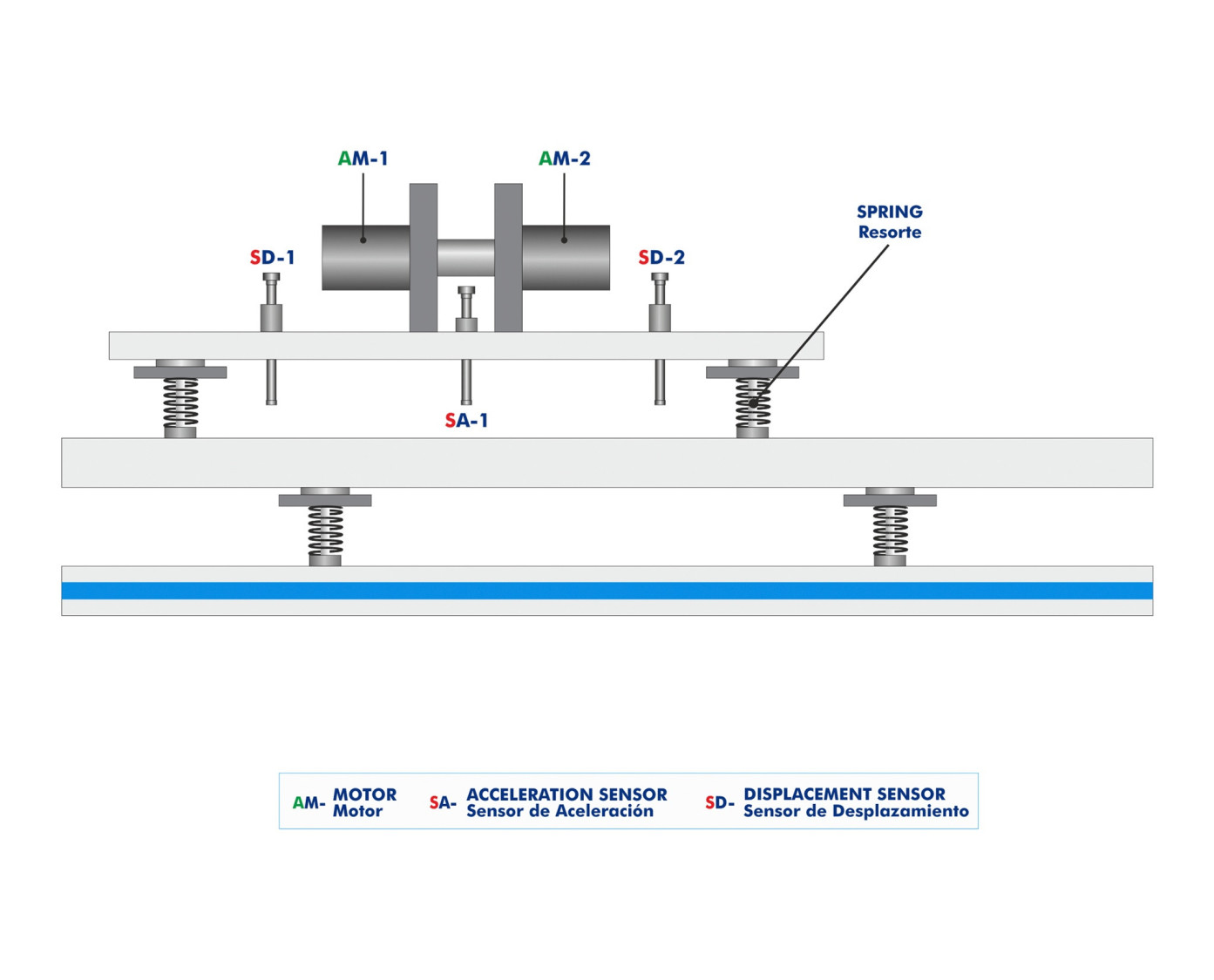

El equipo cuenta con un bastidor, un soporte, y un generador de vibraciones que actúa como máquina. El generador de vibraciones se compone de dos juegos de piezas accionados independientemente por medio de servomotores, lo que permite que se puedan generar fuerzas con direcciones y magnitudes diferentes. Se pueden ajustar la frecuencia y el sentido del giro, la excentricidad, la posición de la fase y la relación de frecuencia. Dicho generador de vibraciones se conecta por medio de amortiguadores y resortes al soporte, en el cuál se mide la eficacia del aislamiento de vibraciones. La disposición de los absorbedores de vibración es variable.

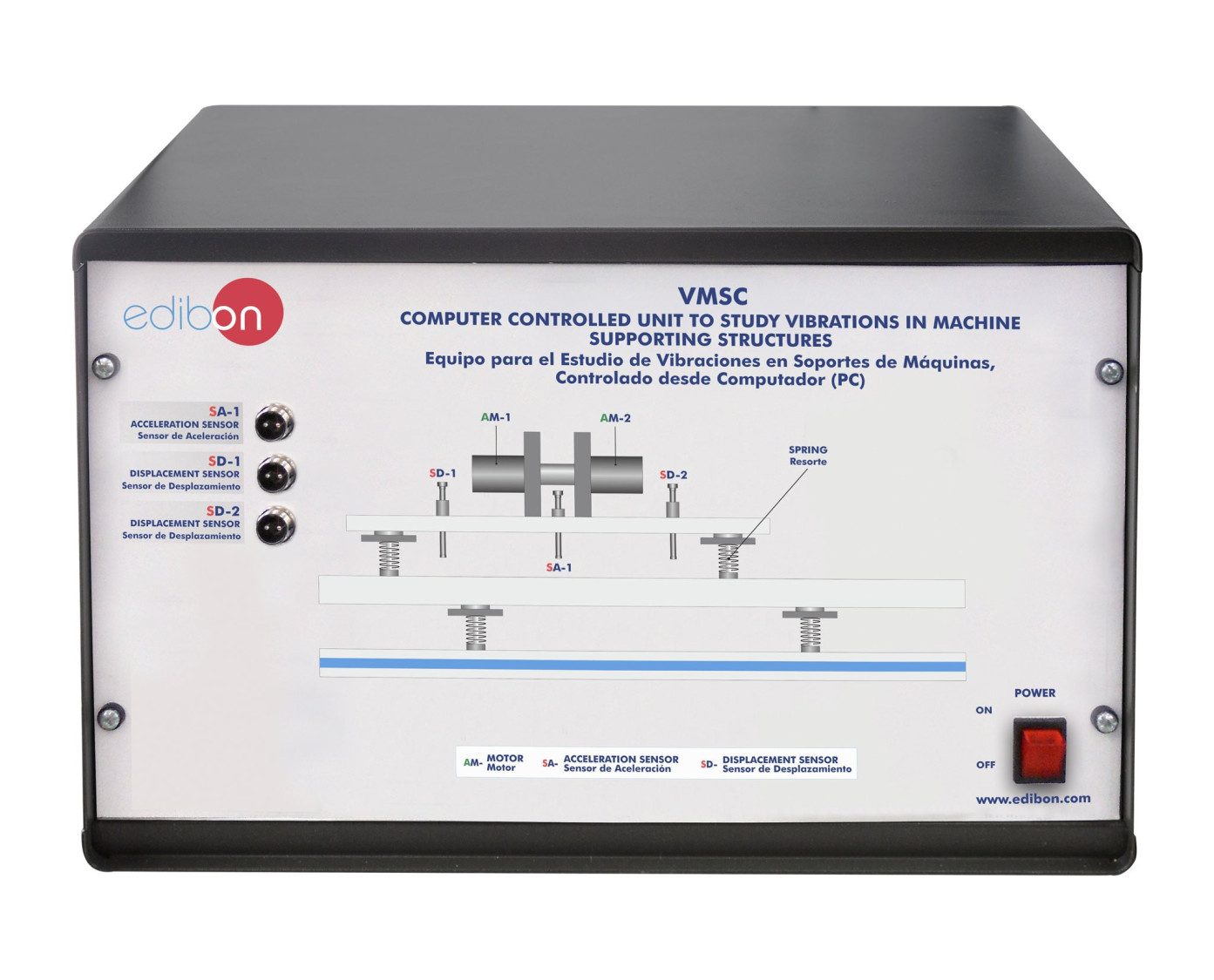

El soporte se une al bastidor por medio de otros resortes helicoidales. Tanto debido al peso del mismo bastidor como al empleo de todos los resortes helicoidales, a modo de doble aislamiento de vibraciones, se puede garantizar el funcionamiento del equipo sin vibraciones. Fijado al bastidor está un armario de distribución en el que se encuentran el sistema de adquisición de datos, el sistema de mando y el sistema de suministro de energía.

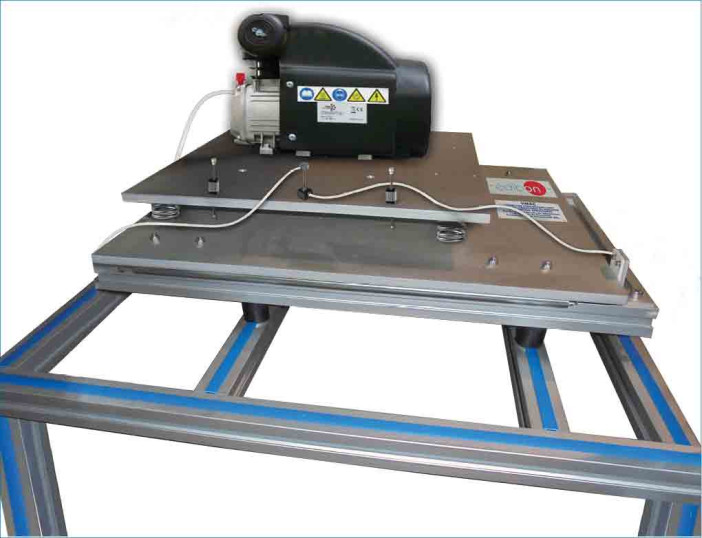

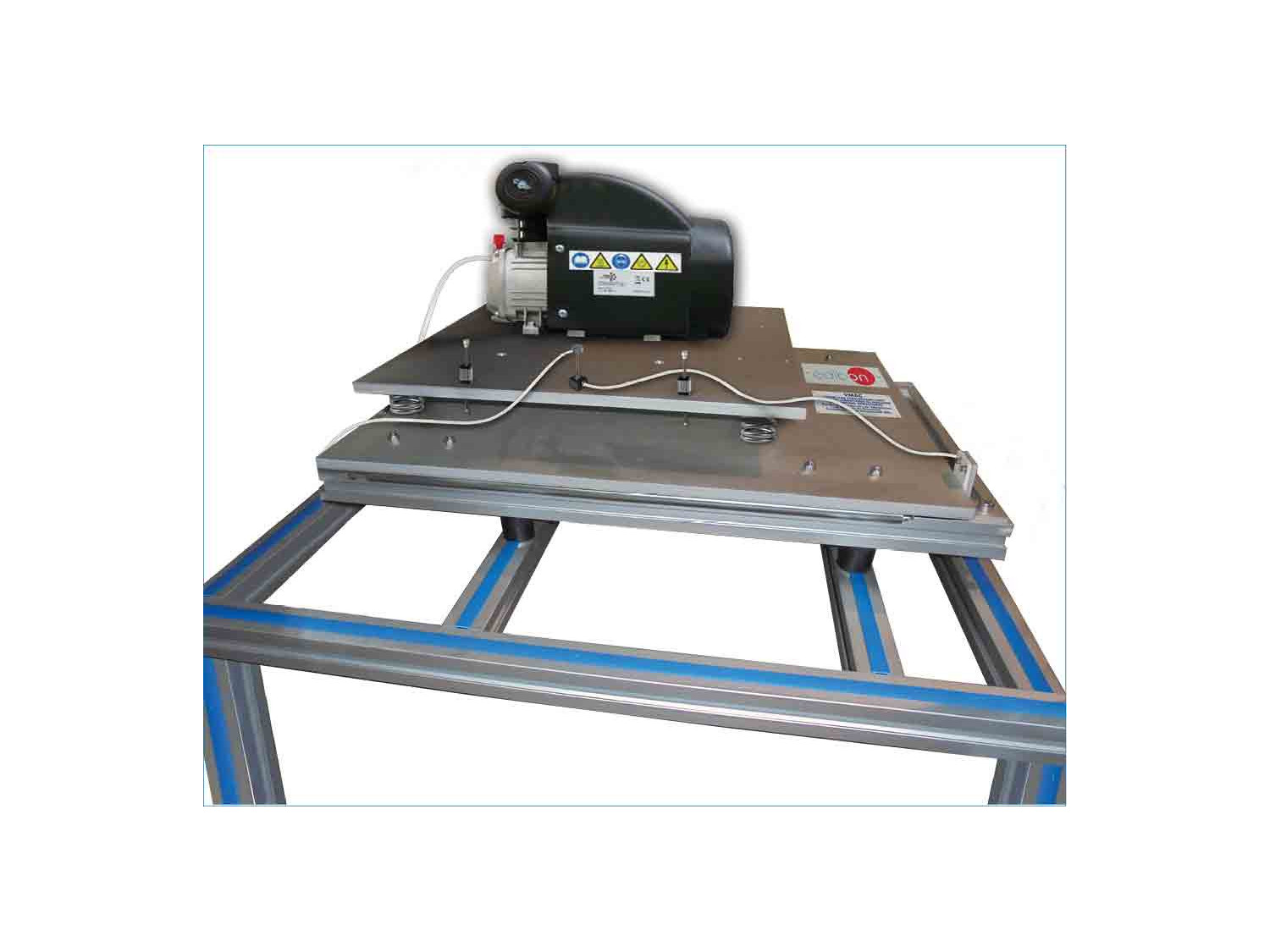

Con el Equipo para el Estudio de Vibraciones en Soportes de Máquinas, Controlado desde Computador (PC), "VMSC" se puede emplear el "PCVG" como un equipo alternativo para generar vibraciones por desequilibrio en el soporte, dichas vibraciones generadas son de distintas frecuencias, ya que se ha equipado con un convertidor de frecuencia. Se trata de un compresor de un cilindro con motor integrado.

A partir de valores como aceleración, velocidad y desviación de las vibraciones se pueden medir y representar las diferentes formas de vibración empleadas durante el funcionamiento. Por ello, para medir dichos valores se emplean sensores de aceleración, se realizan dichas mediciones en diferentes puntos.

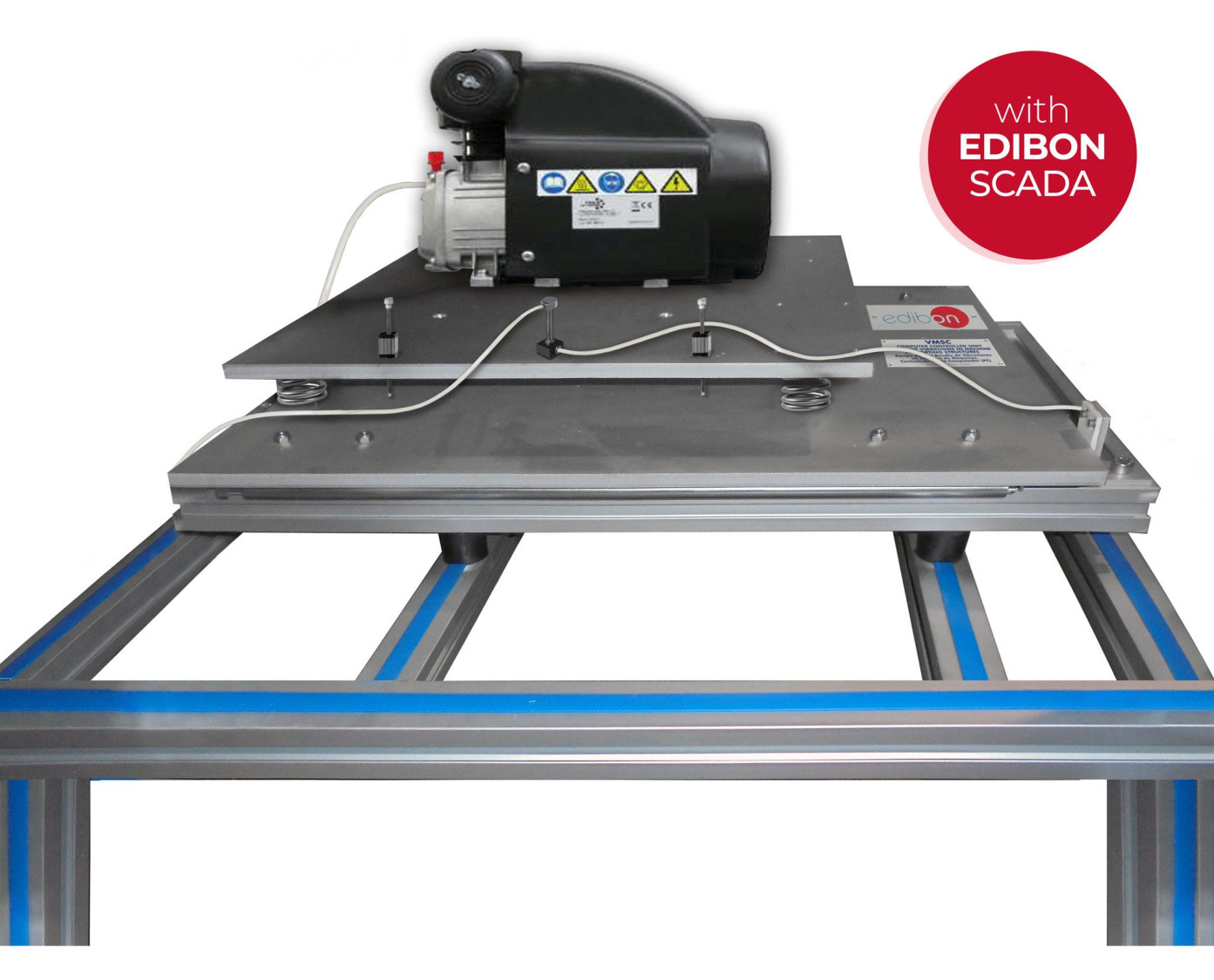

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Introducción a los fenómenos de vibración en soportes de máquinas.
  2. Uso y estudio de absorbedores de vibraciones.
  3. Sintonización de soportes máquinas a diferentes fuerzas excitadoras.
  4. Comparación del uso, la aplicación y limitaciones de resortes metálicos y resortes de goma.
  5. Efecto de la influencia de una amortiguación adicional.
  6. Análisis de las diversas formas de vibraciones empleadas durante el funcionamiento.
  7. Estudio y determinación de las vibraciones.
  8. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo VMSC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo VMSC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
