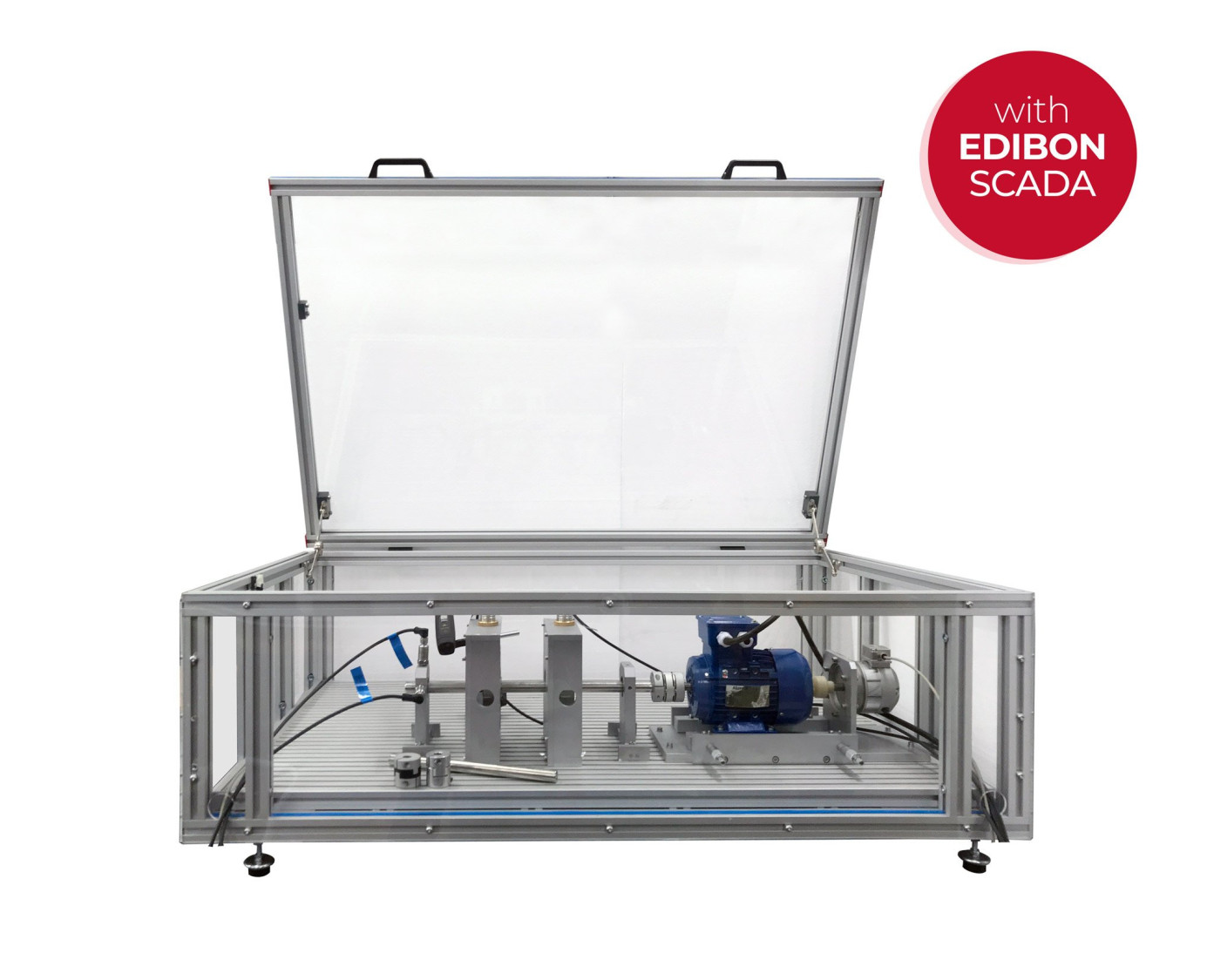

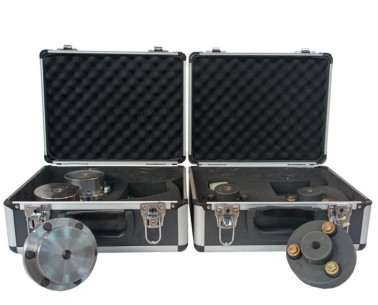

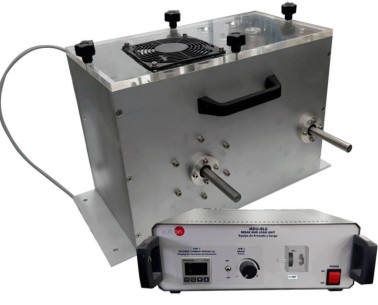

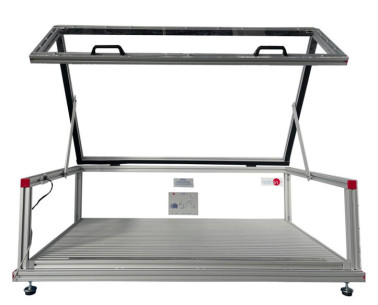

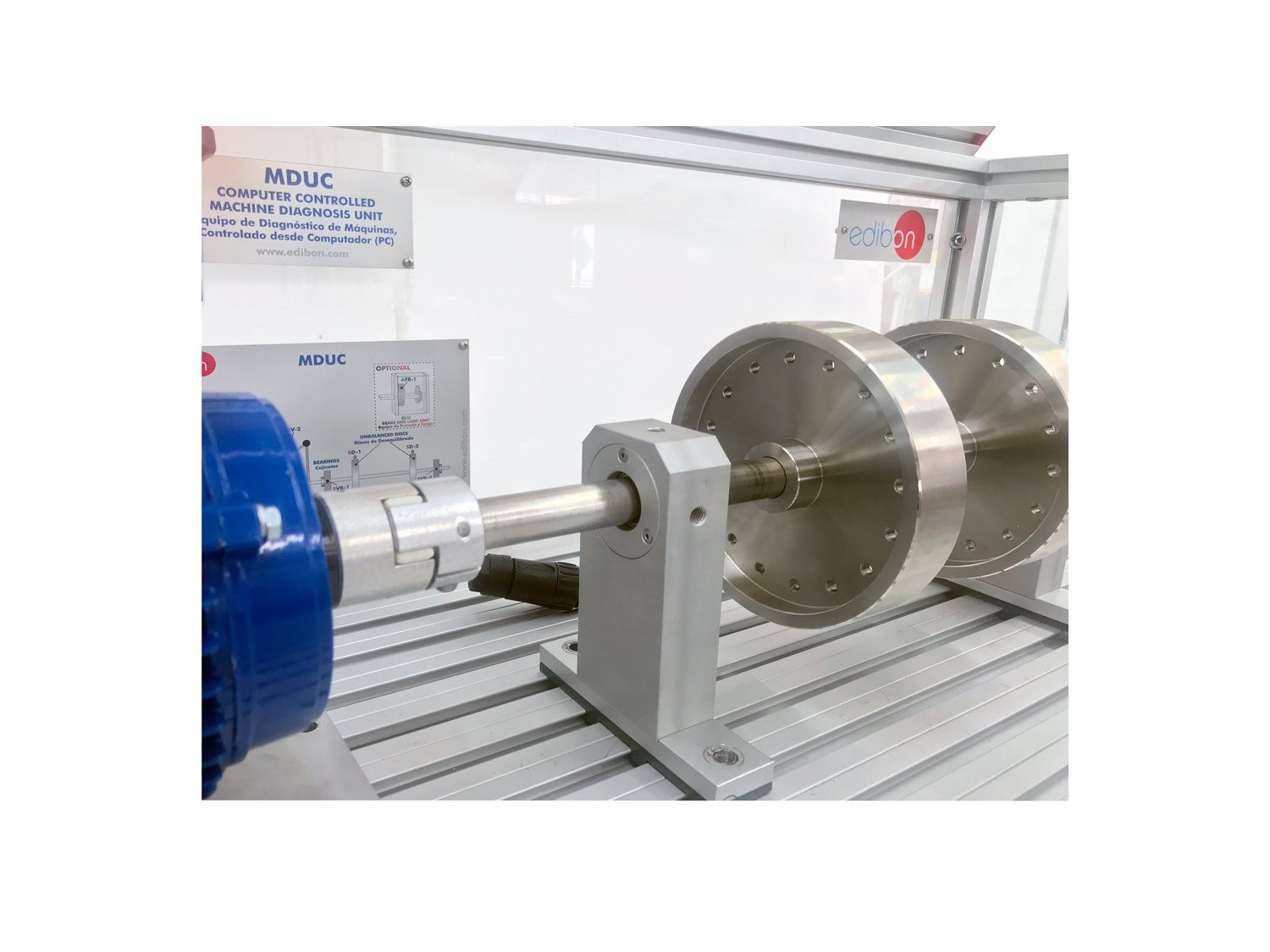

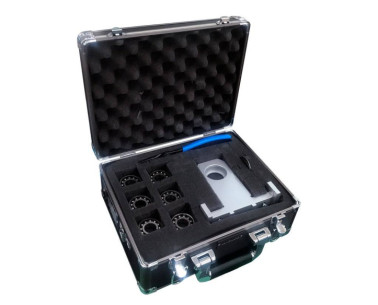

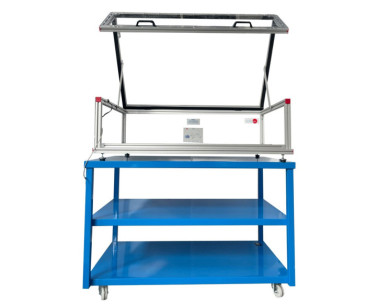

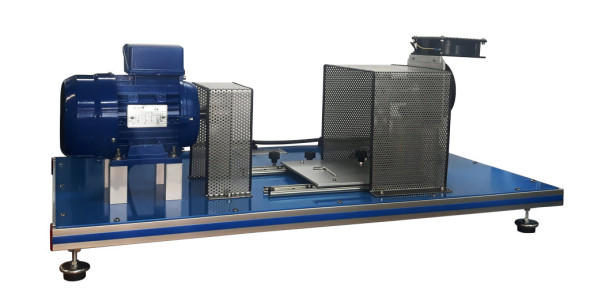

Equipo: MDUC. Equipo de Diagnóstico de Máquinas, Controlado desde Computador (PC)

COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC

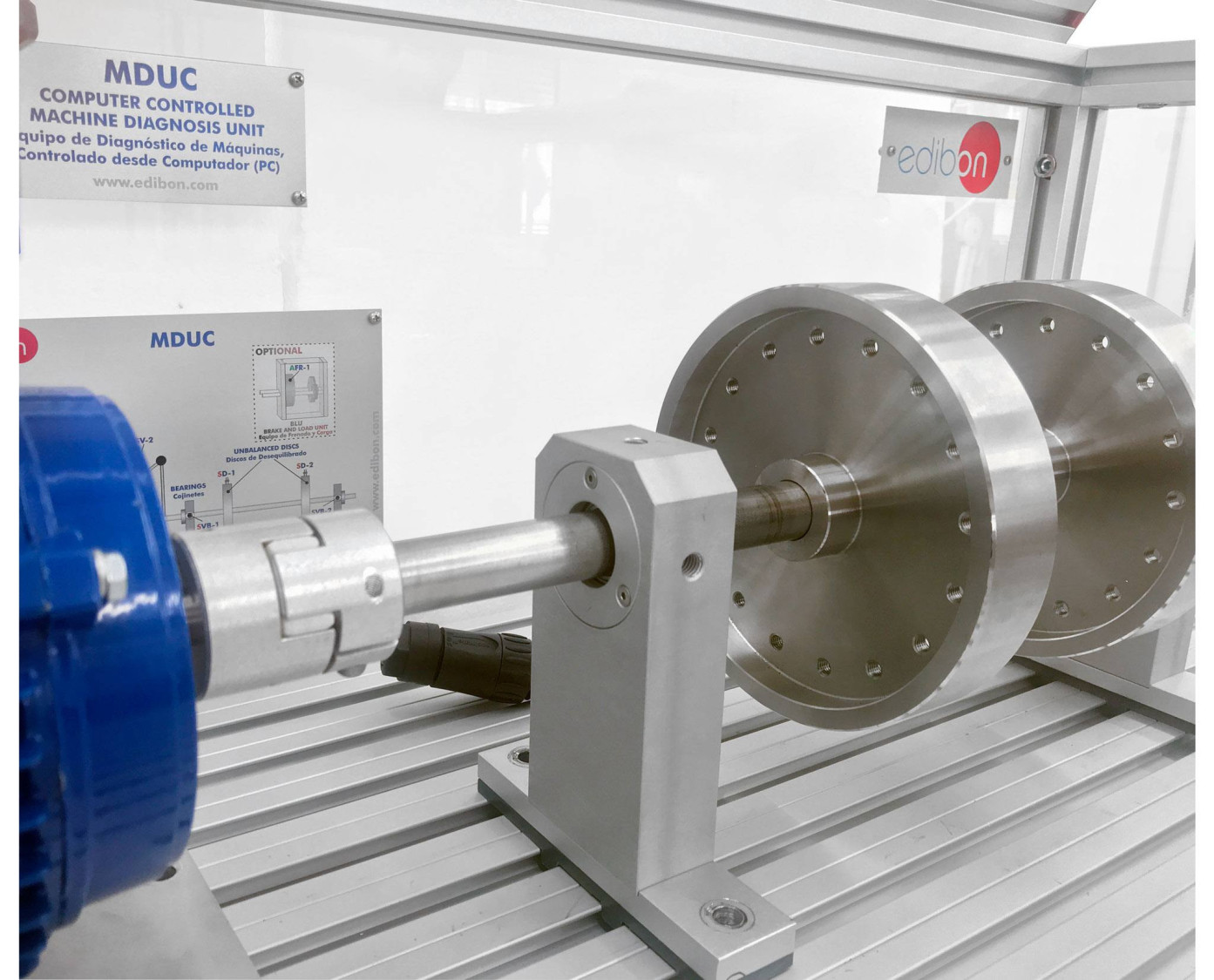

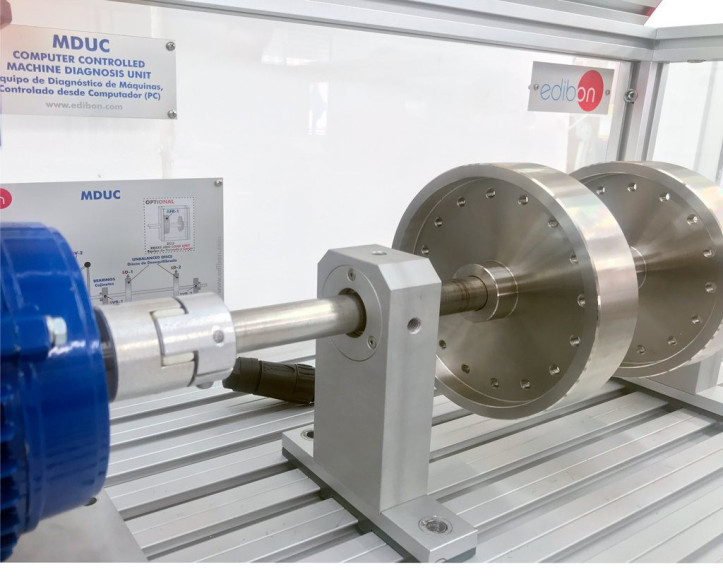

Detalle del equipo

COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC

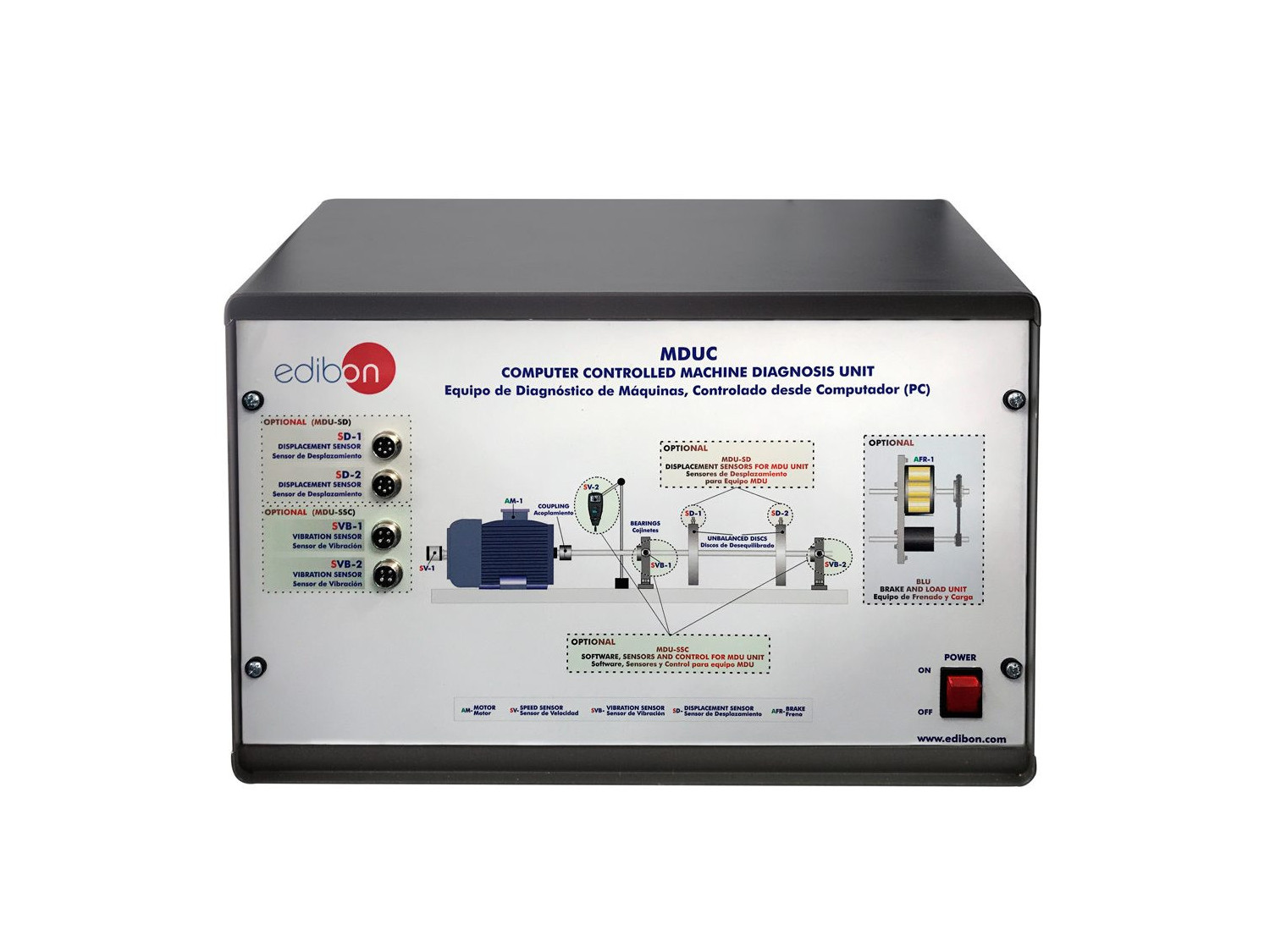

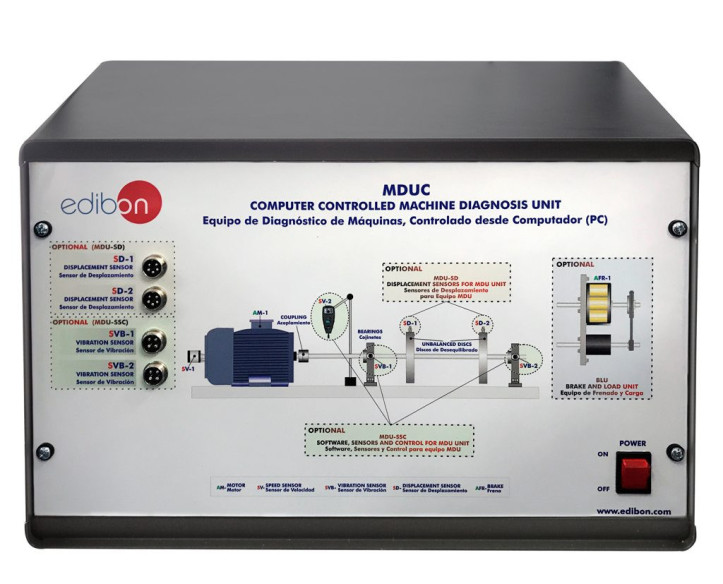

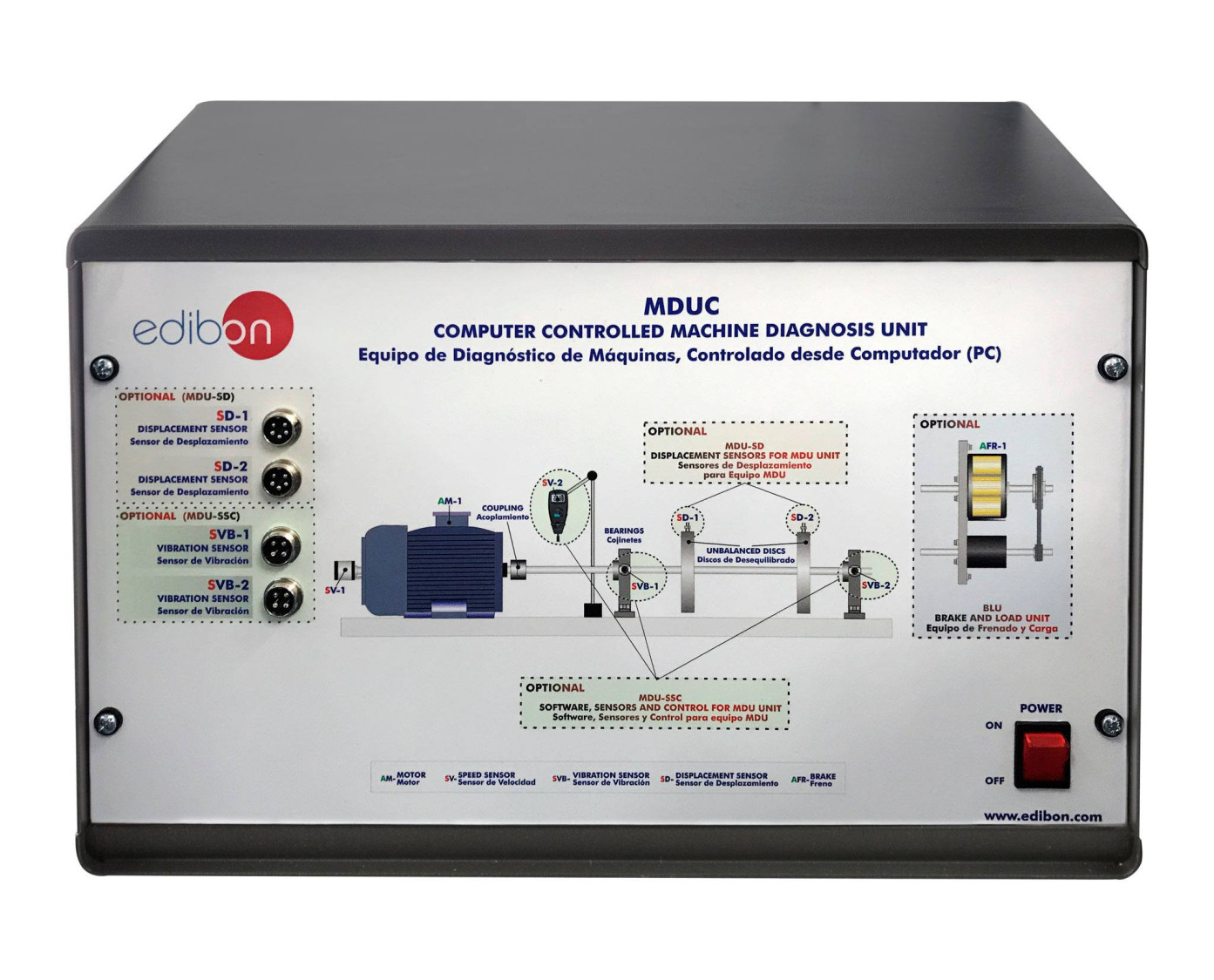

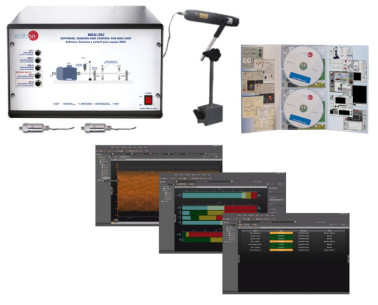

MDUC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC

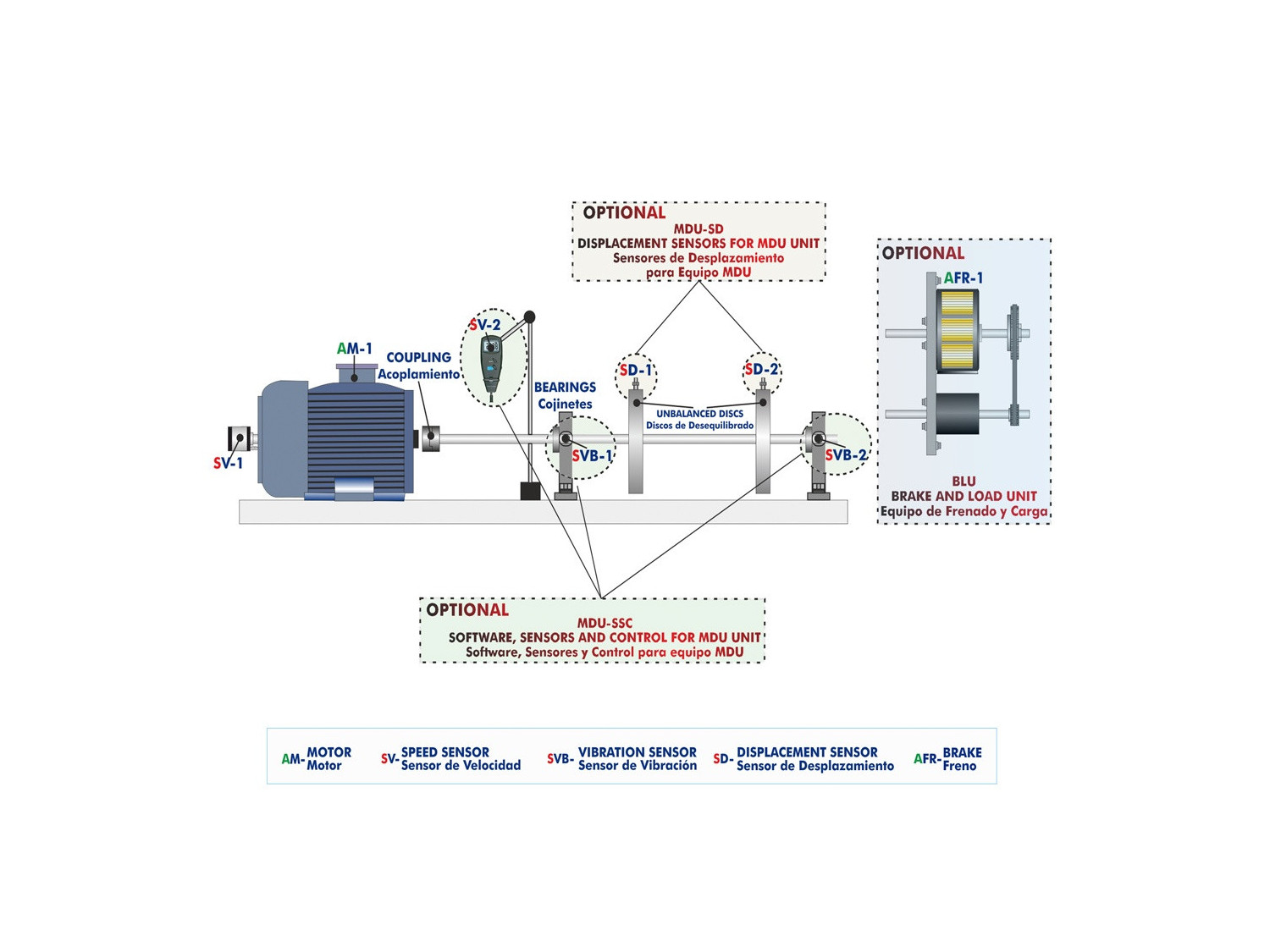

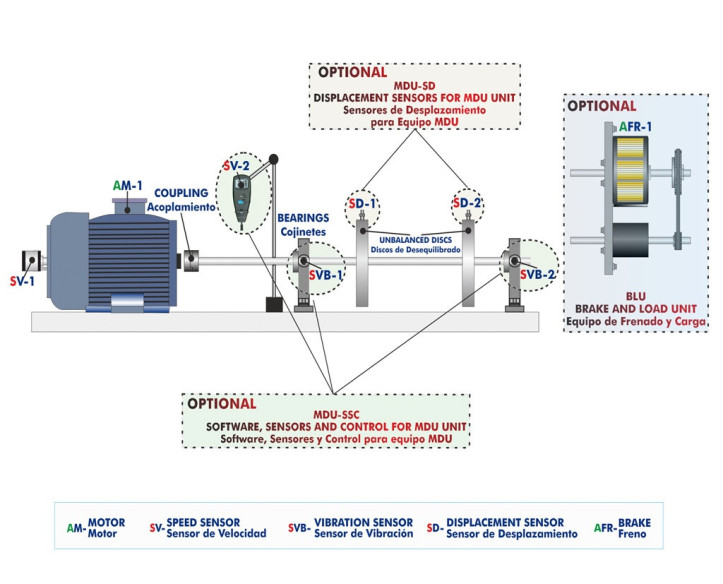

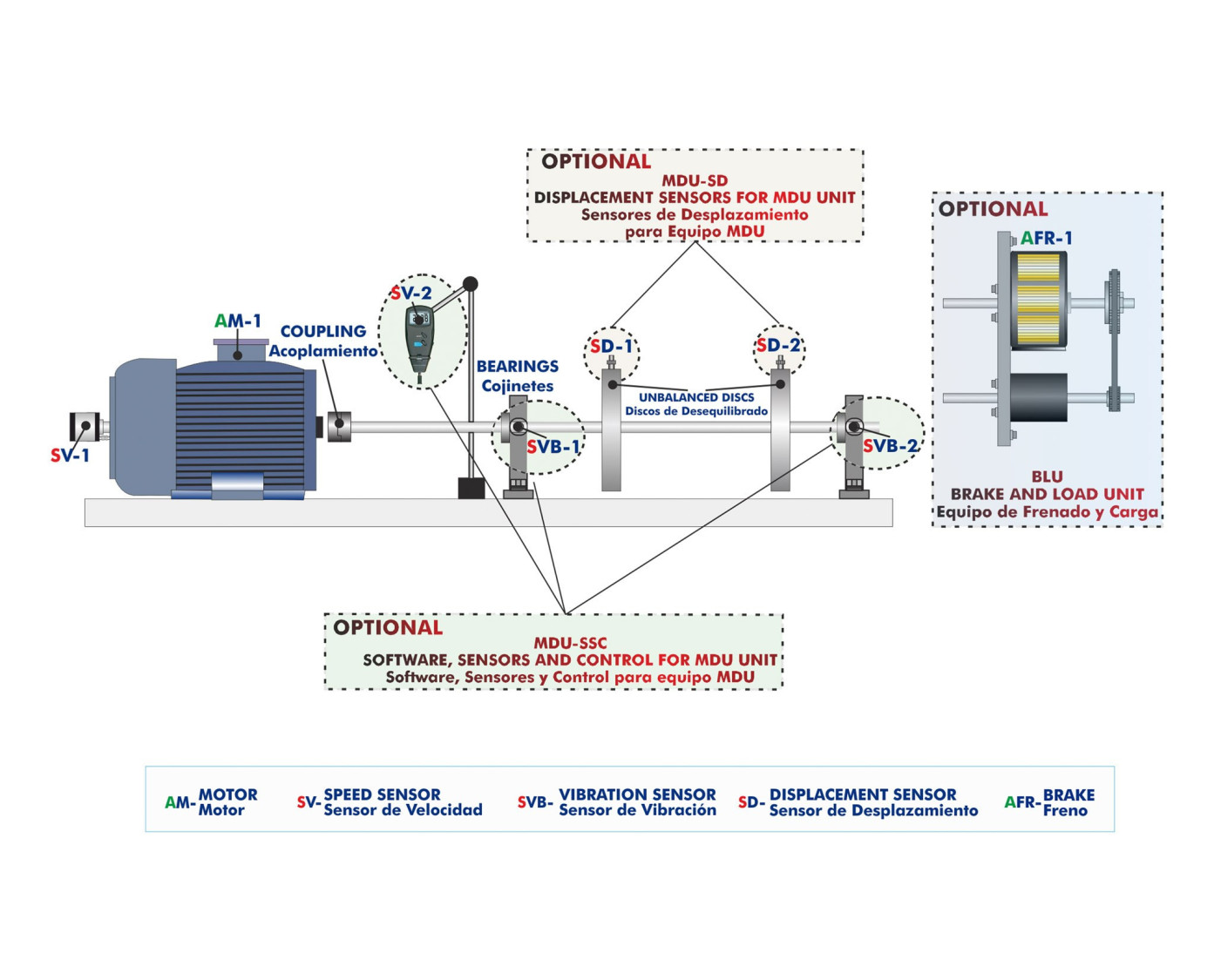

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC

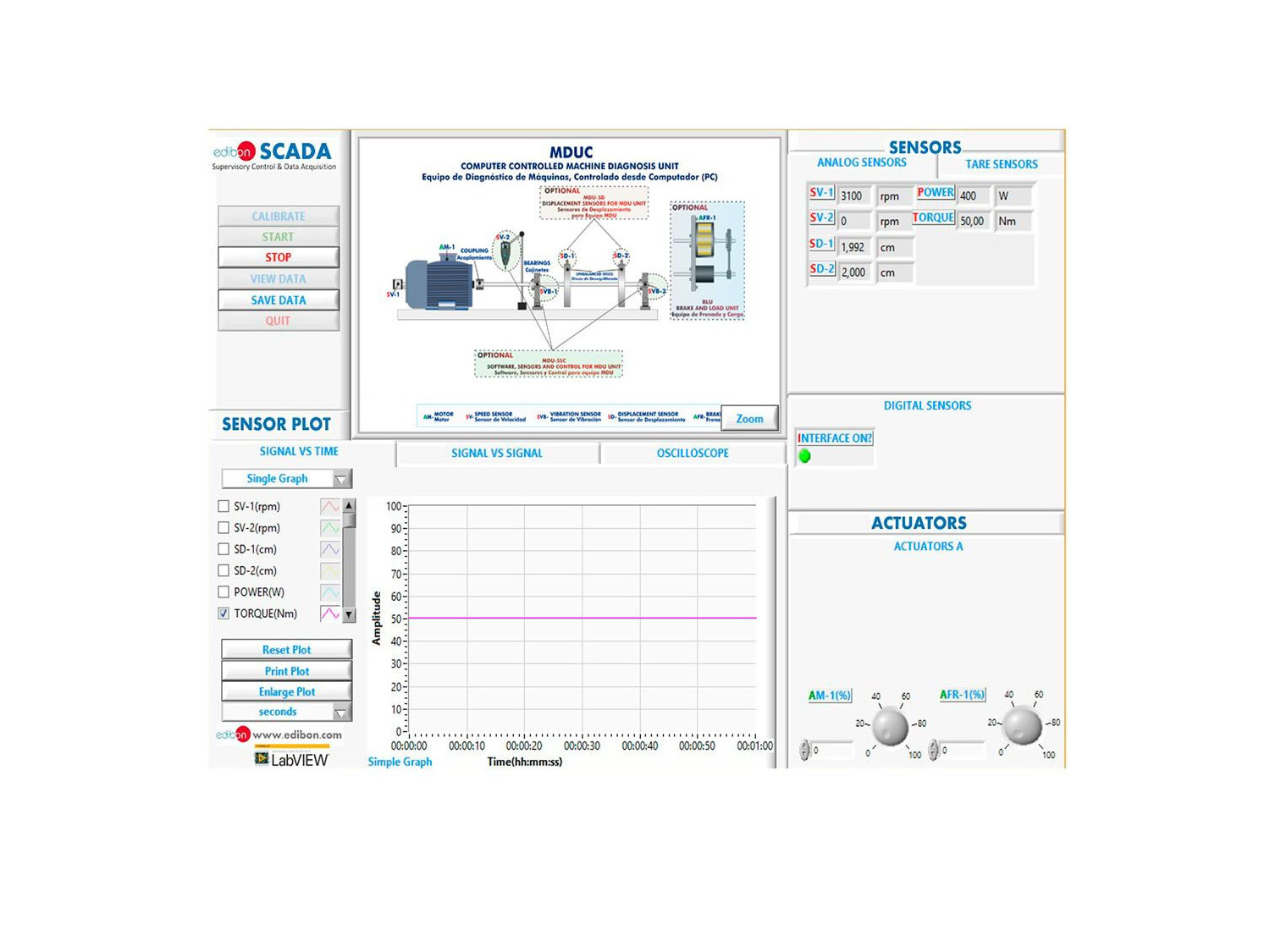

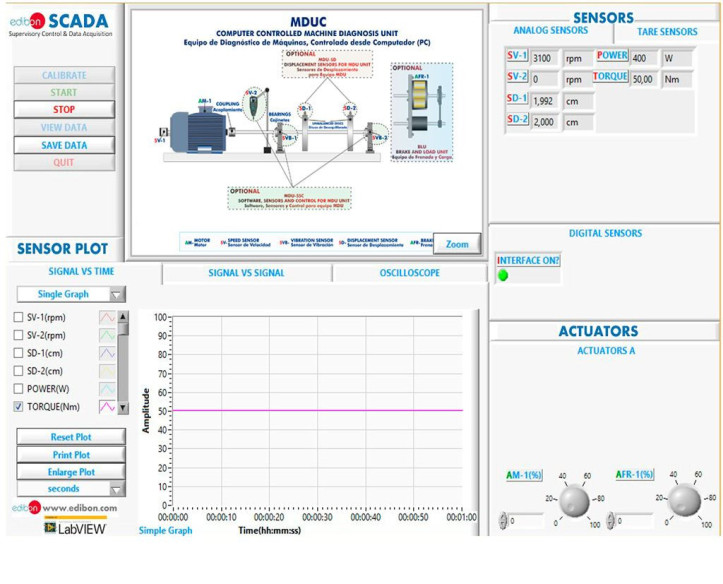

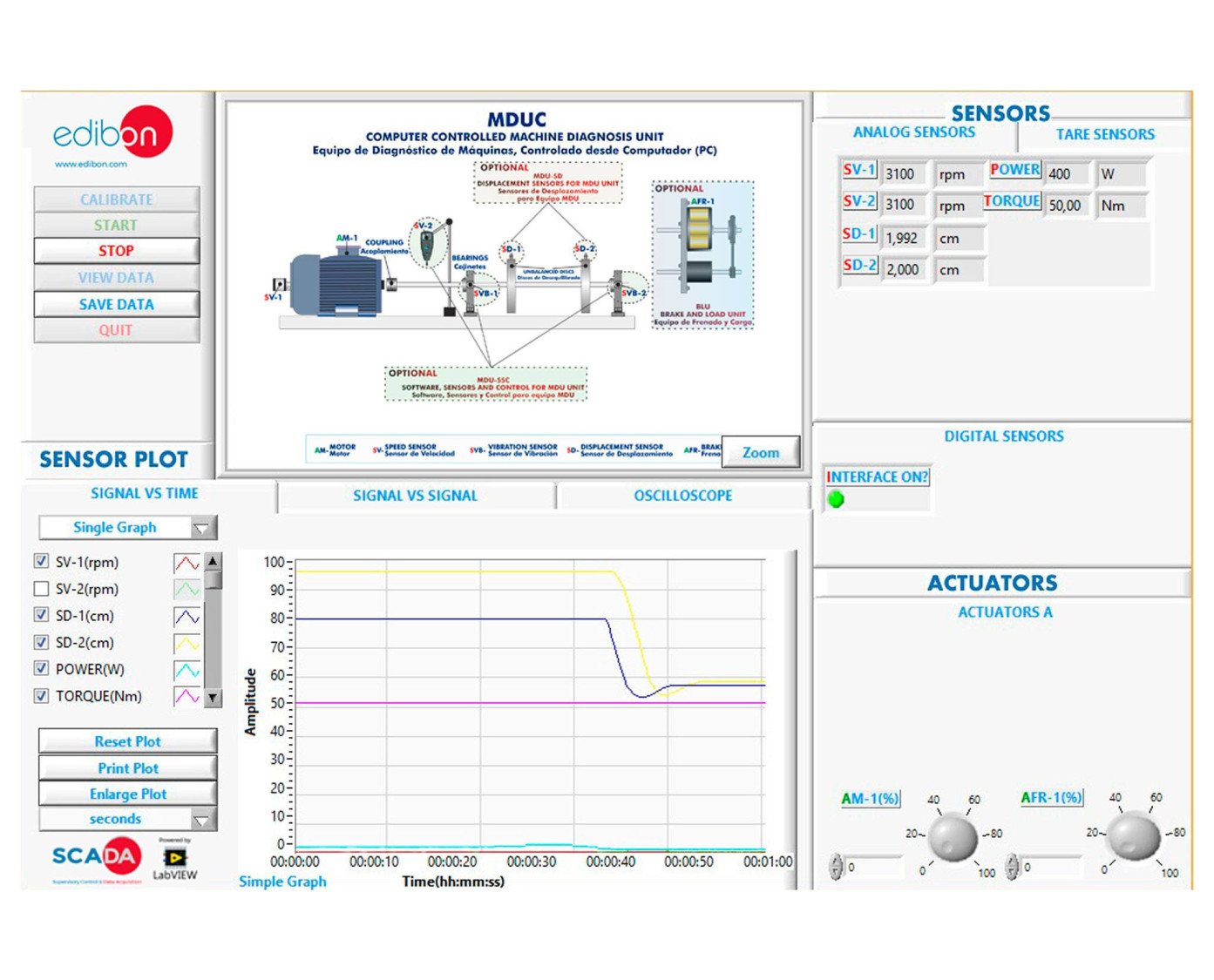

MDUC/SOF. Software del equipo MDUC. Pantalla principal

COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC
COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC
COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC
COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC
COMPUTER CONTROLLED MACHINE DIAGNOSIS UNIT - MDUC

SISTEMAS INNOVADORES

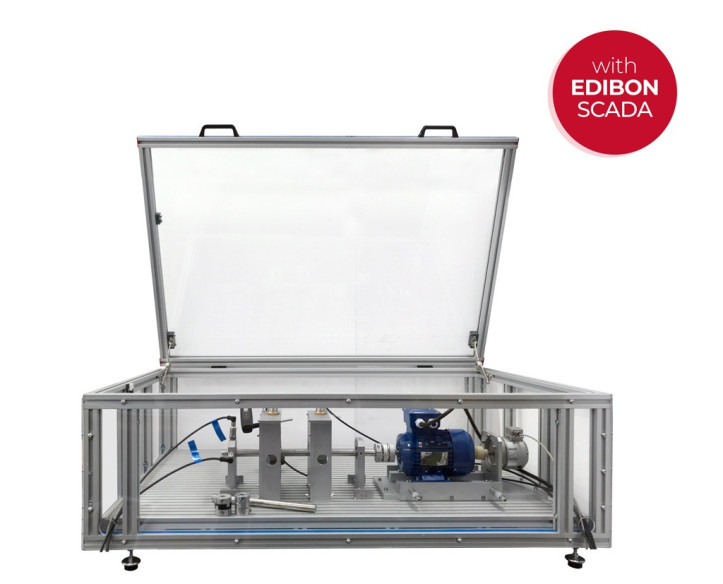

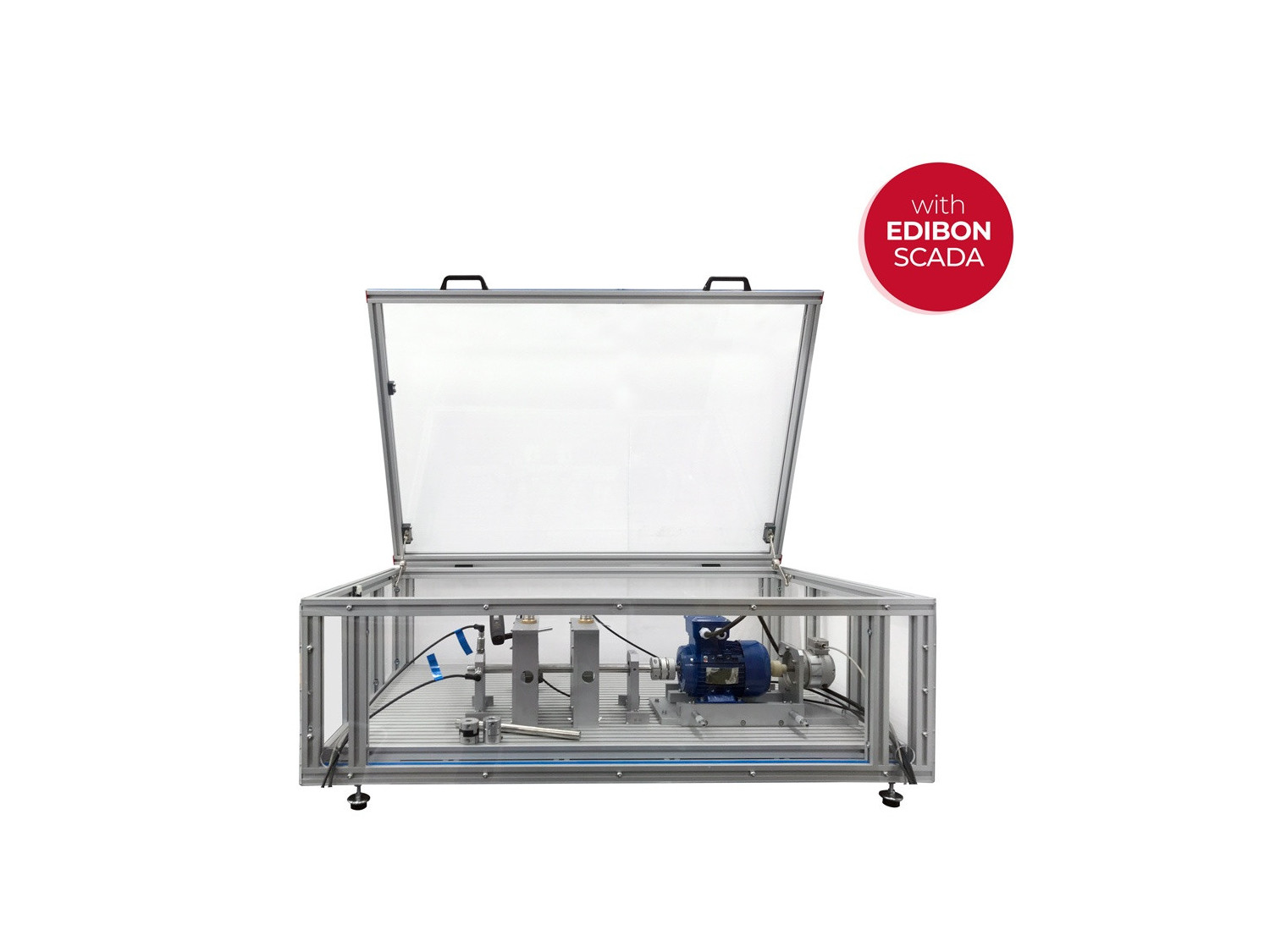

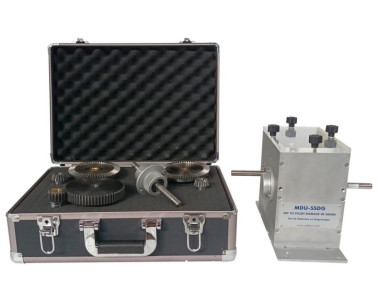

El Equipo de Diagnóstico de Máquinas, Controlado desde Computador (PC), "MDUC", diseñador por EDIBON, permite realizar prácticas de medición de vibraciones, midiendo el desplazamiento, la velocidad y la aceleración de las vibraciones en el margen de tiempo-frecuencia.
