EDSC Equipo Didáctico de Envasado de Sólidos, Controlado desde Computador (PC)

12.1.- TECNOLOGÍA DE ALIMENTOS
COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC

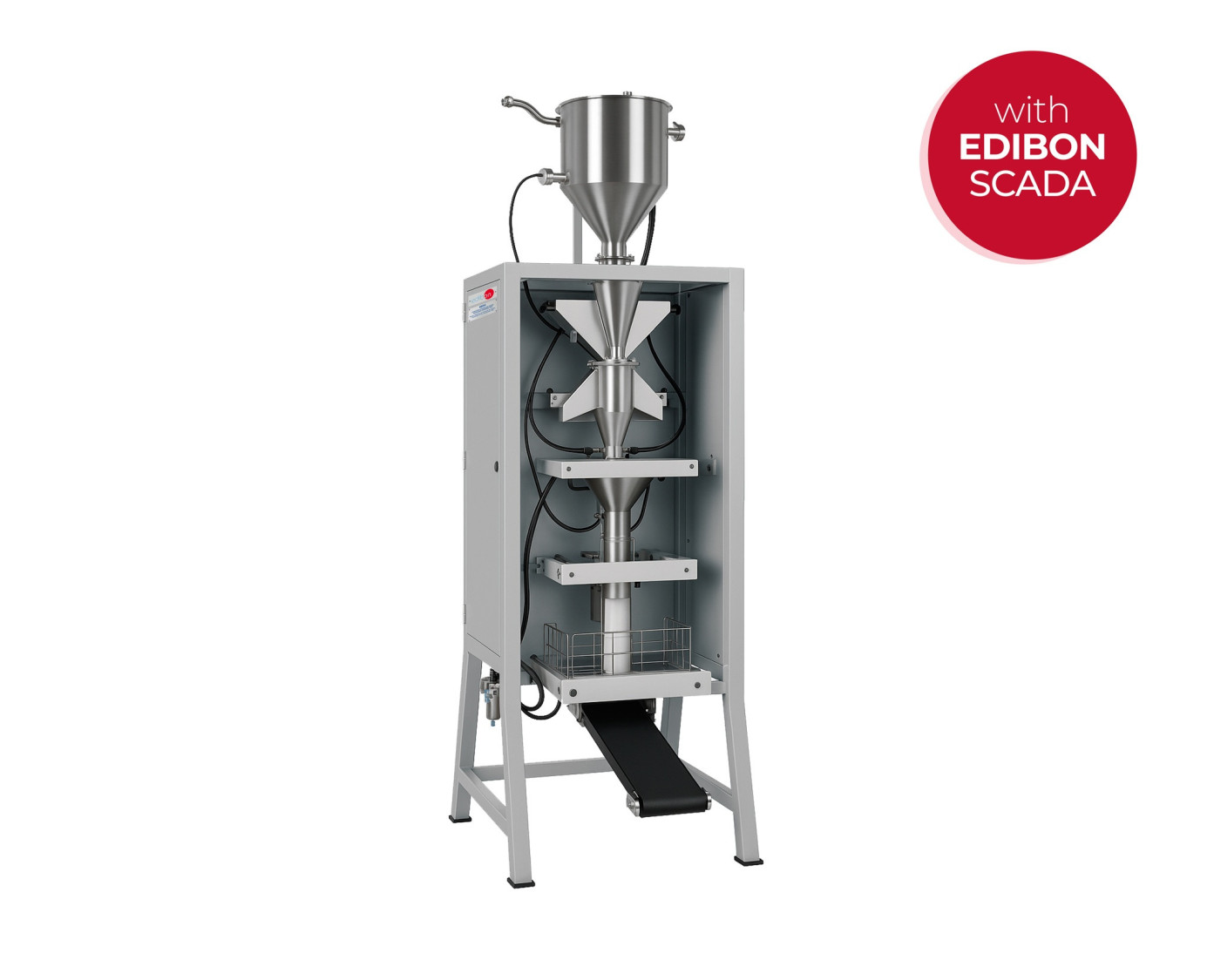

Equipo: EDSC. Equipo Didáctico de Envasado de Sólidos, Controlado desde Computador (PC)

COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC

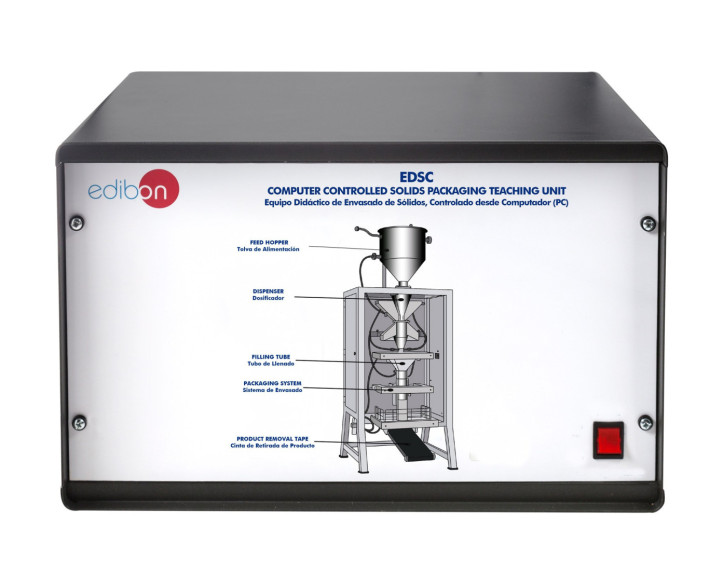

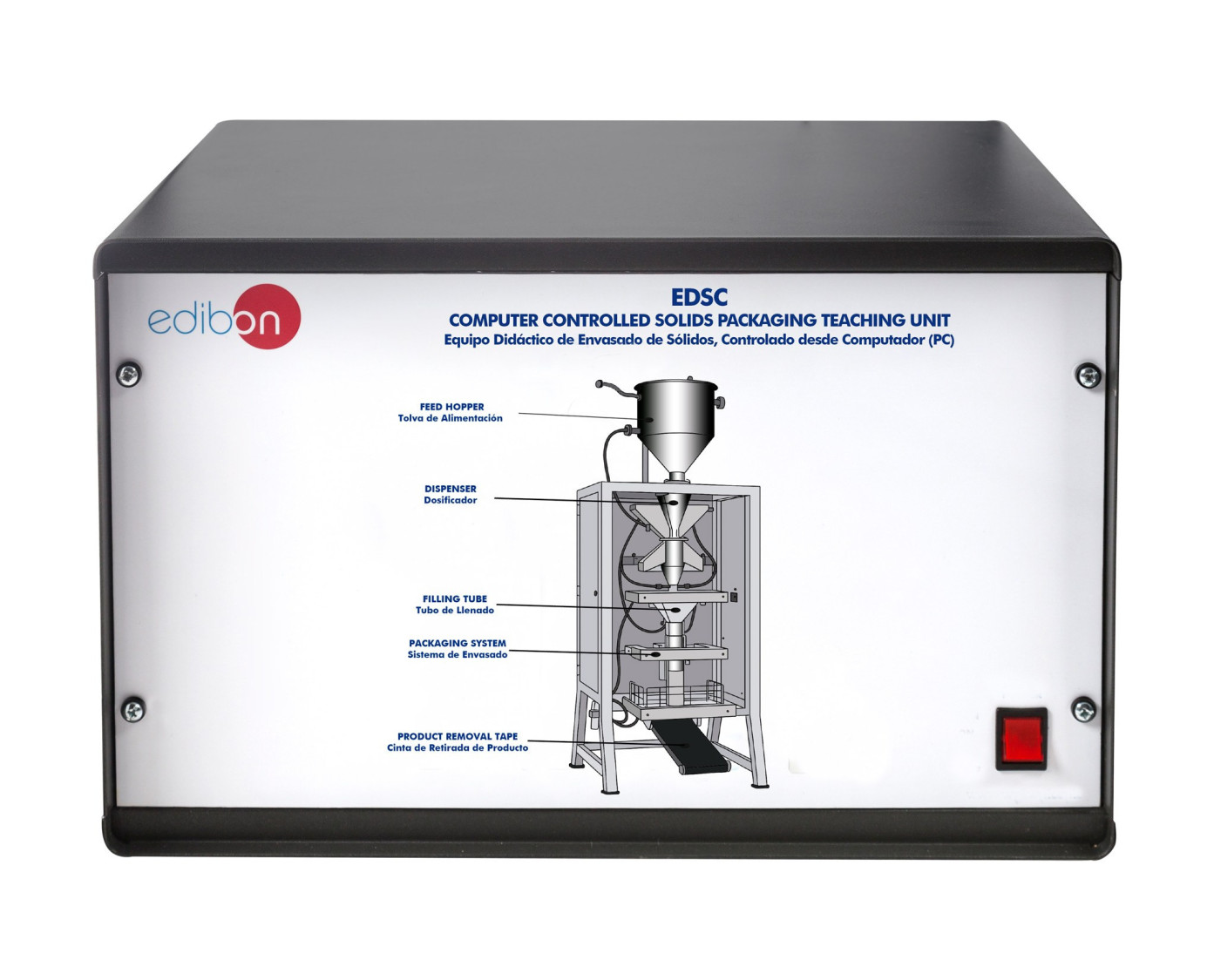

EDSC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC

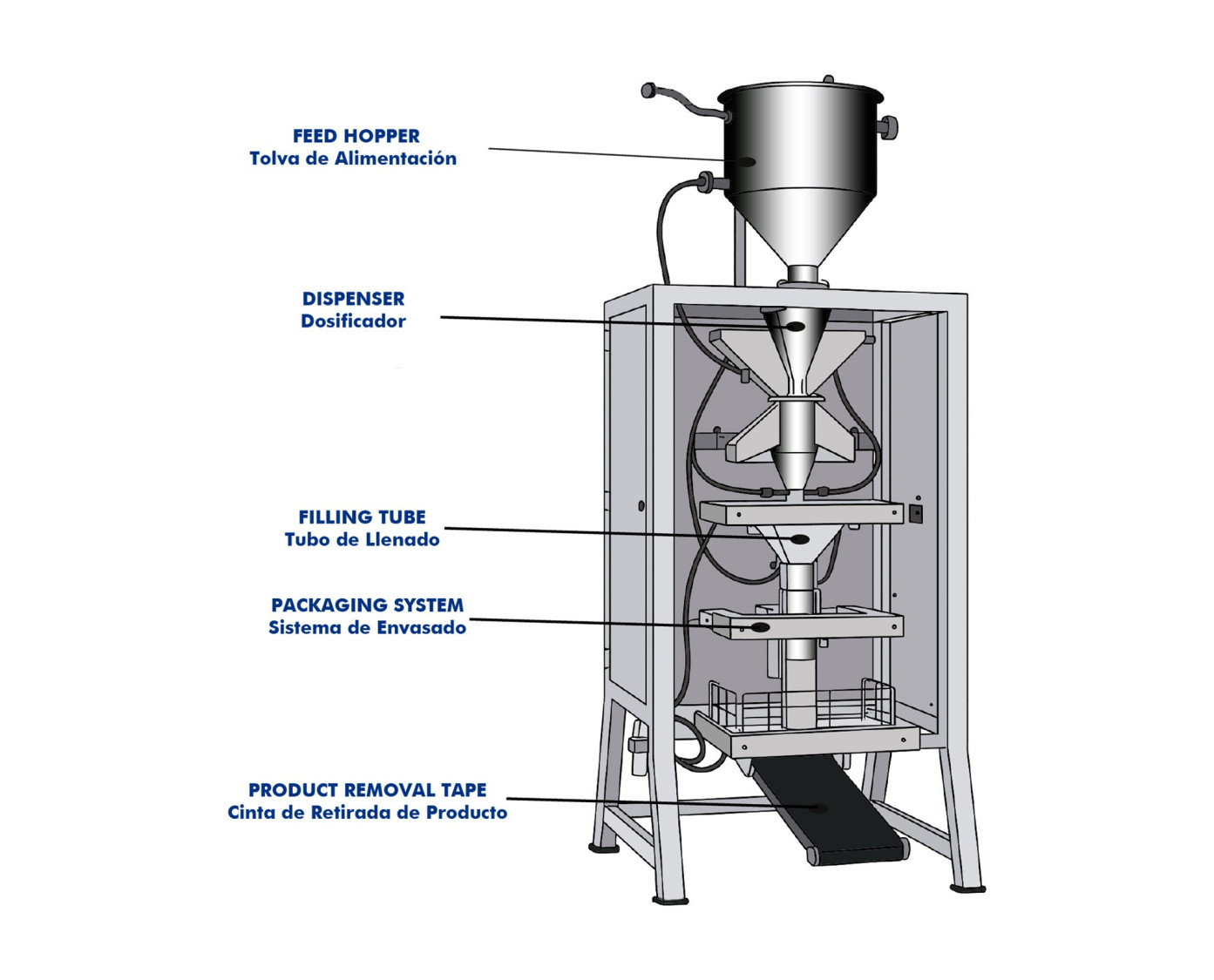

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC
COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC
COMPUTER CONTROLLED SOLIDS PACKAGING TEACHING UNIT - EDSC

SISTEMAS INNOVADORES

El Equipo Didáctico de Envasado de Sólidos, Controlado desde Computador (PC), "EDSC", diseñado por EDIBON, permite analizar de forma práctica los diferentes métodos de dosificación y las etapas del proceso de envasado de productos sólidos.

Ver descripción general

Expansiones

ESN

EDIBON SCADA-Net

Laboratorios

12TV
 Laboratorio de Tecnología de Alimentos para Educación Técnica y Vocacional
12HE
 Laboratorio de Tecnología de Alimentos para Educación Superior

NOTICIAS RELACIONADAS

Tratamiento de agua: una prioridad global que requiere innovación educativa
Tratamiento de agua: una prioridad global que requiere innovación educativa
El tratamiento de agua se ha convertido en un eje fundamental para garantizar la disponibilidad de un recurso esencial para la vida humana, el desarrollo económico y el equilibrio ecológico del planeta. Sin embargo, a medida que avanzamos en el siglo XXI, su disponibilidad y calidad se ven cada...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NUEVOS Folletos de Tecnología de Alimentos y Aguas
NUEVOS Folletos de Tecnología de Alimentos y Aguas
La Tecnología de los Alimentos es una disciplina fundamentada en la Ciencia de los Alimentos basada en los conocimientos multidisciplinares de la nutrición, los análisis químicos, la física, la bioquímica y la ingeniería.  Las Tecnologías de Tratamientos de Agua logran obtener agua potable tan...
Leer más

Descripción General

El Equipo Didáctico de Envasado de Sólidos, Controlado desde Computador (PC), "EDSC", diseñado por EDIBON, ha sido concebido para el estudio completo del proceso de dosificación, llenado y sellado de productos sólidos. Su diseño permite reproducir a escala de laboratorio las operaciones industriales de envasado automático, ofreciendo una herramienta didáctica y de investigación orientada al análisis de la precisión de dosificación, la eficiencia del llenado y el control de las variables de proceso.

El proceso comienza con el almacenamiento del producto sólido en una tolva de alimentación situada sobre el sistema dosificador. Desde esta tolva, el material se transfiere hacia el dosificador. El sistema de dosificación permite ajustar la cantidad de producto a suministrar.

Una vez dosificada la cantidad programada, el producto se introduce en el envase correspondiente a través de un embudo o tubo de llenado. El equipo dispone de sensores de nivel, peso y presencia de envase que aseguran la correcta secuencia de funcionamiento y permiten estudiar la interrelación entre las señales del sistema de control. El cierre o sellado del envase se realiza mediante el método adecuado según el tipo de recipiente.

Se controlan todas las fases del proceso: alimentación, dosificación, llenado y sellado. Desde el software asociado es posible visualizar las variables principales, registrar datos y analizar el rendimiento del sistema en diferentes condiciones operativas. Gracias a ello, el equipo permite estudiar los principios de funcionamiento de los sistemas de dosificación de sólidos y todas las variables relacionadas.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del proceso general de envasado de sólidos.
  2. Observación del comportamiento del sólido durante el flujo y llenado.
  3. Análisis del rendimiento global del proceso de envasado.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EDSC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EDSC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
