Descripción General

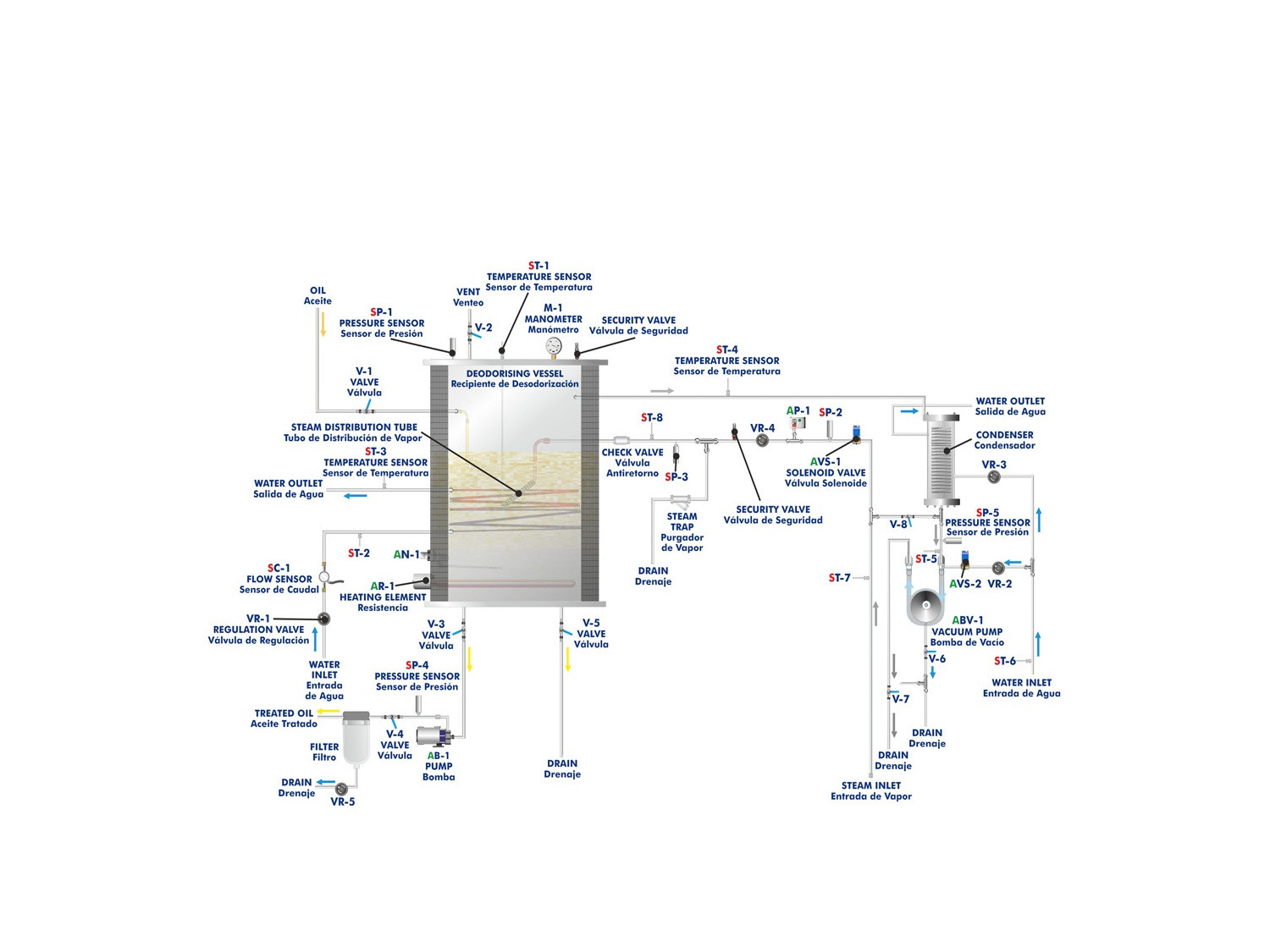

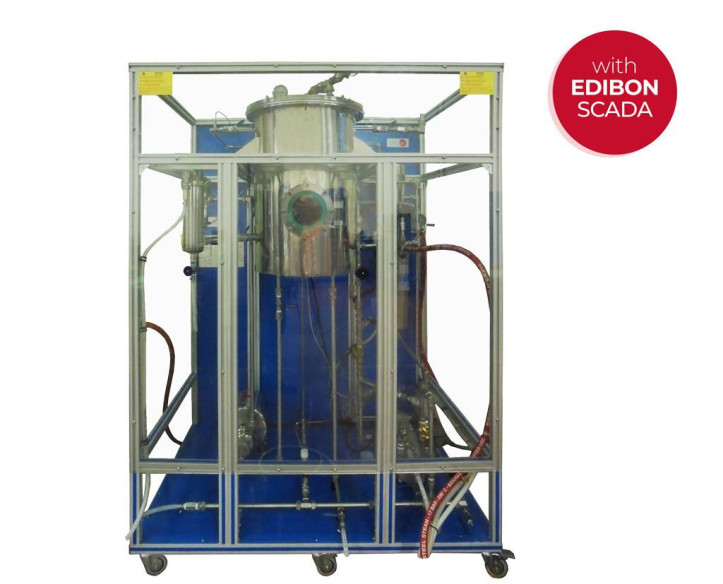

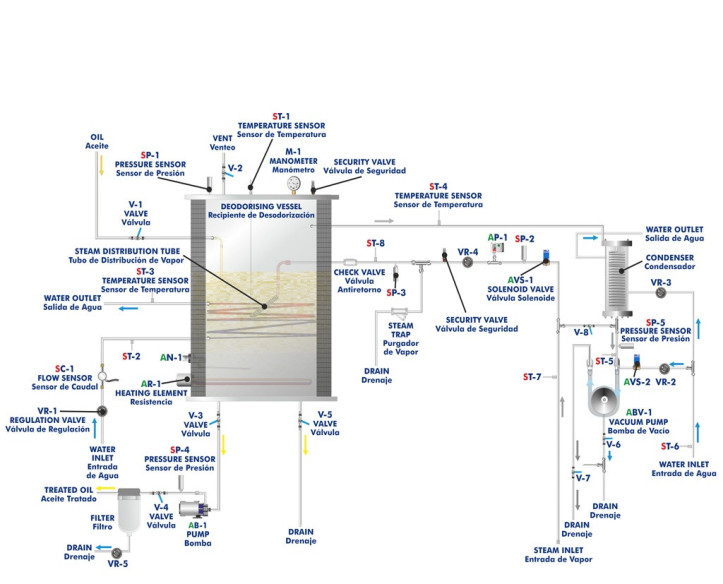

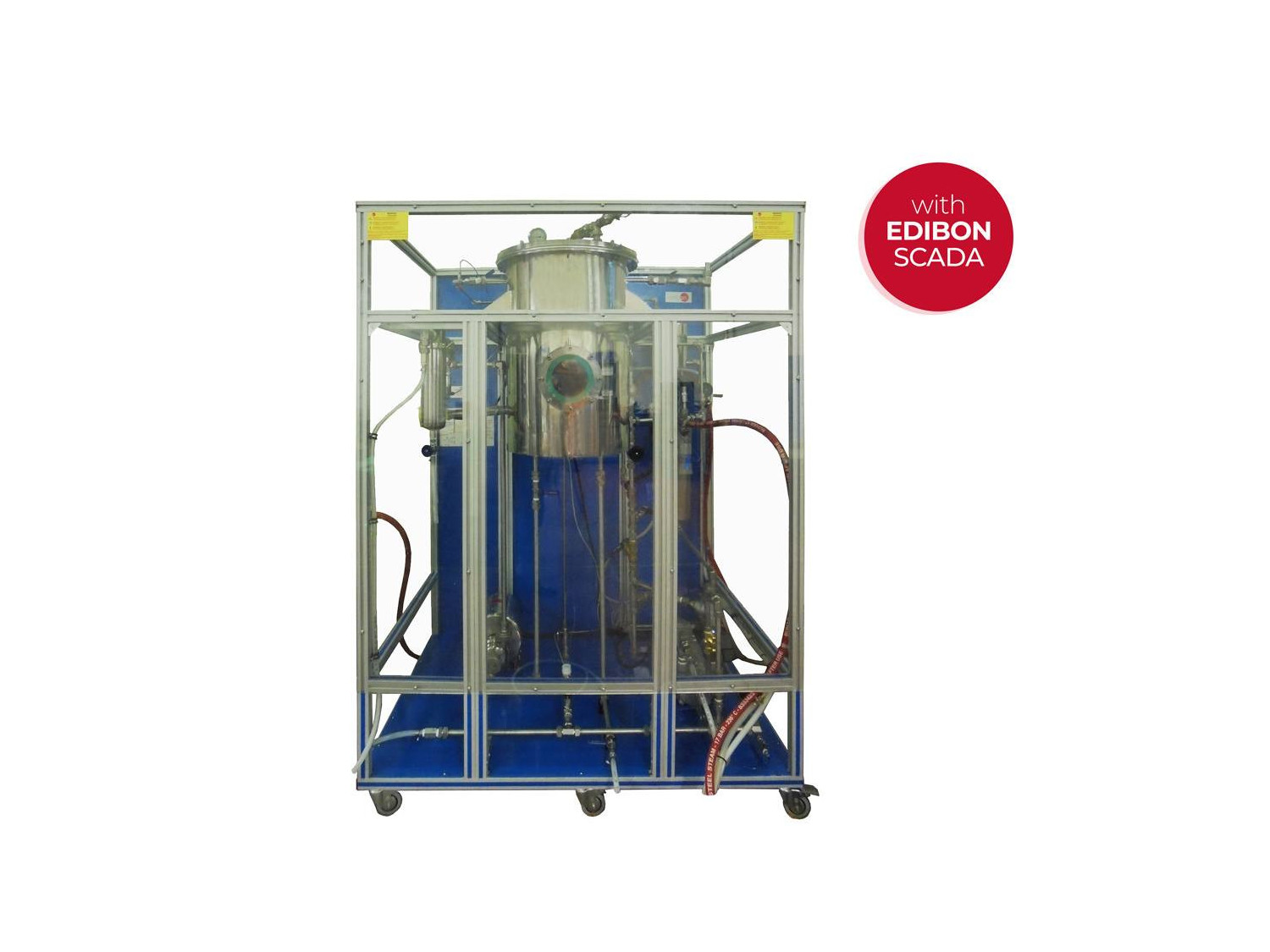

El Equipo de Desodorización, Controlado desde Computador (PC), "AEDC", es un equipo de proceso de desodorización en discontinuocapaz de realizar una destilación de vapor a vacío a baja presión y alta temperatura con vapor. Pueden estudiarse varios factores queinfluyen en el proceso. El equipo consiste en un recipiente de desodorización, un sistema de vacío, una línea de vapor, una bomba dedescarga y un filtro pulidor.

El recipiente de desodorización está equipado con una resistencia controlada desde computador para calentar el aceite, un distribuidorde vapor que permite la mezcla de vapor/aceite necesaria, y un serpentín de agua de enfriamiento sumergido para reducir la temperaturadel aceite cuando ha finalizado el proceso. Este recipiente está equipado con un visor de vidrio de manera que el proceso puedevisualizarse. Este recipiente incluye una válvula de seguridad, un interruptor de nivel, y un sensor de presión y un manómetro para medirla presión del recipiente.

La línea de vapor inyecta vapor desde el generador de vapor al recipiente de desodorización con un distribuidor de vapor. Esta líneaincluye una trampa de vapor, una válvula de seguridad, una válvula antirretorno, un presostato de alta y dos válvulas solenoidescontroladas desde computador (PC).

El vapor del recipiente, con los compuestos indeseables, se dirige al condensador del sistema de vacío, a través del cual circula aguade enfriamiento. Este sistema incluye una bomba de vacío de anillo líquido, controlada desde computador, para alcanzar el vacío en elrecipiente. Los compuestos condensados pasan a ser drenados con el agua sellante de la bomba de vacío.

Para completar el proceso de desodorización, el aceite tratado se bombea fuera del recipiente de desodorización a través de una bombacontrolada desde computador y un filtro pulidor.

Se suministran los sensores de presión, de temperatura y caudal donde son necesarios, así como las válvulas de muestreo y de desagüeadecuadas. Este equipo está protegido mediante una pantalla transparente.

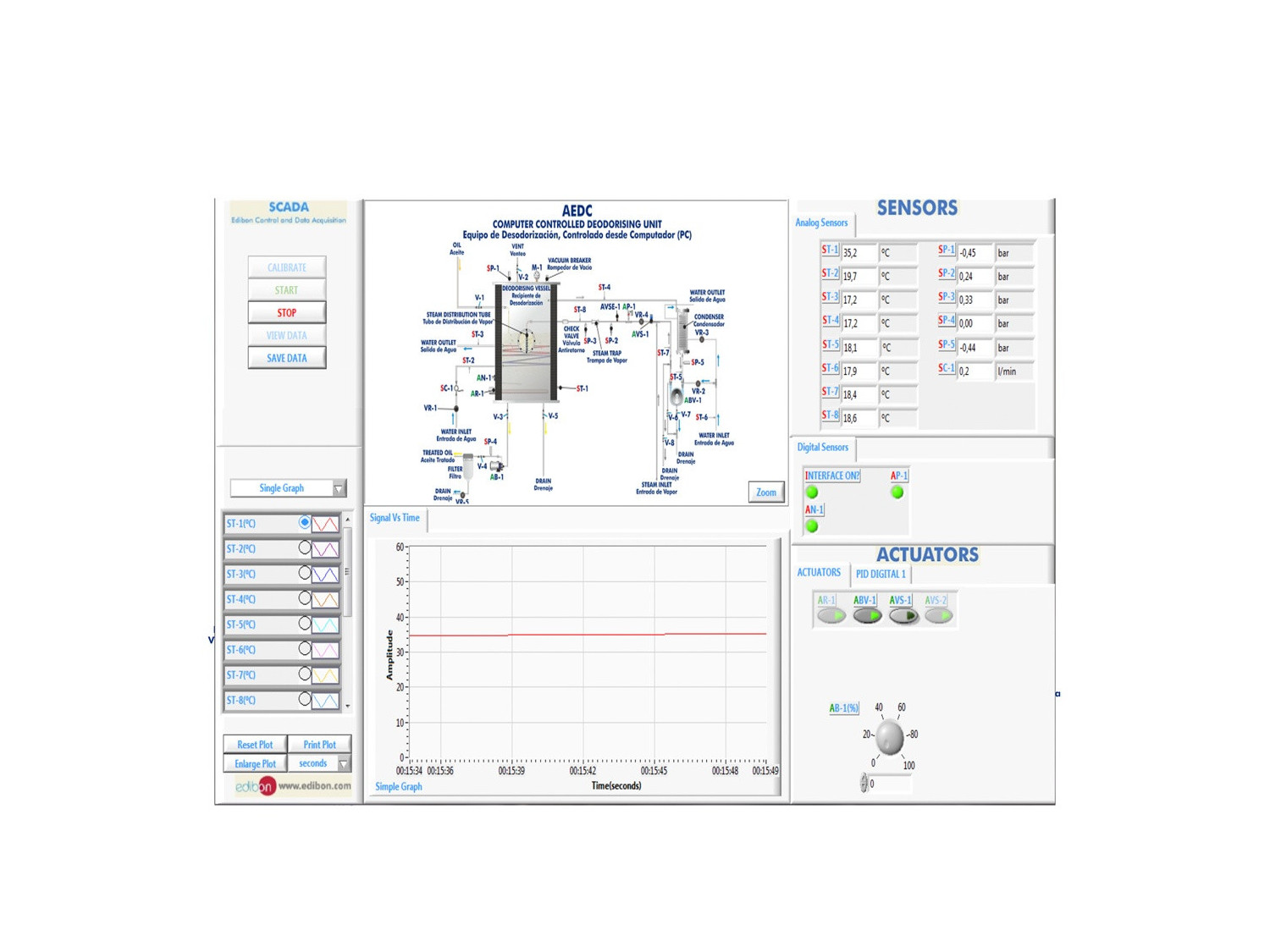

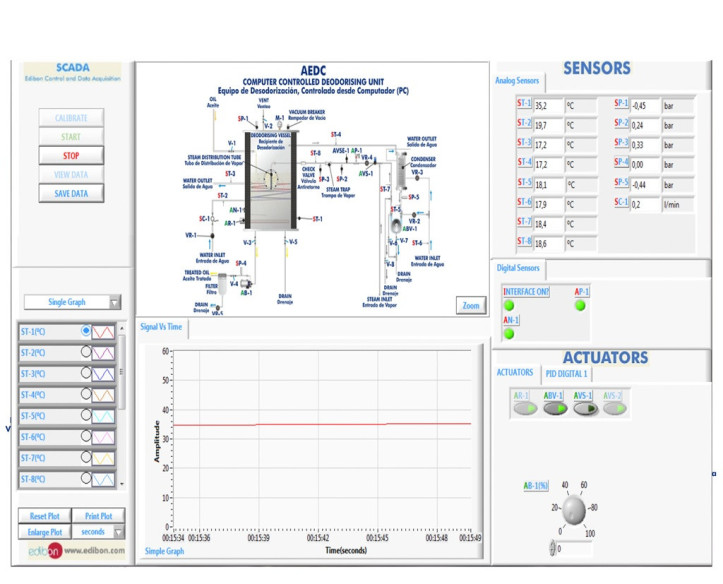

El control del proceso se realiza desde el computador utilizando el software de control EDIBON. Este software permitirá un controlautomático (PID) de la temperatura del aceite con la resistencia.

El equipo permite dos modos de operación:

  • Desodorización: el aceite se calienta a vacío y el vapor proporciona la agitación necesaria. Cuando se alcanzan las condiciones depresión y temperatura, el vapor se ajusta para asegurar un buen contacto físico del vapor con el aceite. Los compuestos indeseablesson transferidos al vapor y los condensados se mezclan con el agua sellante de la bomba de vacío y se descargan para ser drenados.
  • Pulido: después del proceso de desodorización y el proceso de refinación del aceite se ha completado. Este aceite está libre decualquier traza de contaminantes. Para alcanzar esto, se bombea a través de un filtro de "pulido" fino que elimina las partículas dehasta 5,0 micras, obteniendo un aceite brillante como producto.

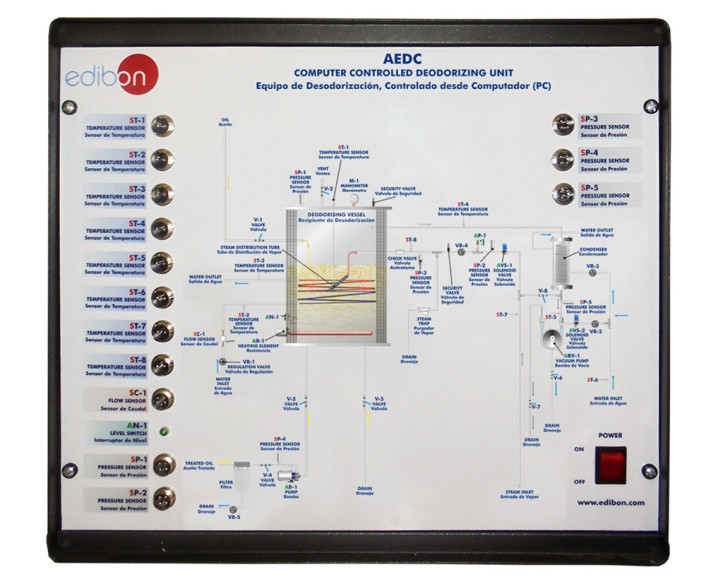

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento de una versión a pequeña escala del proceso industrial de desodorización.
  2. Estudio de la variación de la temperatura del proceso de desodorización.
  3. Estudio de la variación de la presión del proceso de desodorización.
  4. Estudio de la variación de la cantidad de vapor directo añadido al proceso de desodorización.
  5. Estudio de la variación del tiempo de procesado total en el proceso de desodorización.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio para determinar las condiciones de procesado óptimas para diferentes tipos de aceite.
  2. Varios alumnos pueden visualizar simultáneamente los resultados.Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivo de seguridad mecánicos, eléctricos/electrónicos y de software. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo AEDC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo AEDC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
