SBANC Secador de Bandejas, Controlado desde Computador (PC)

COMPUTER CONTROLLED TRAY DRIER - SBANC

Equipo: SBANC. Sistema de Tanques Acoplados, Controlado desde Computador (PC)

COMPUTER CONTROLLED TRAY DRIER - SBANC

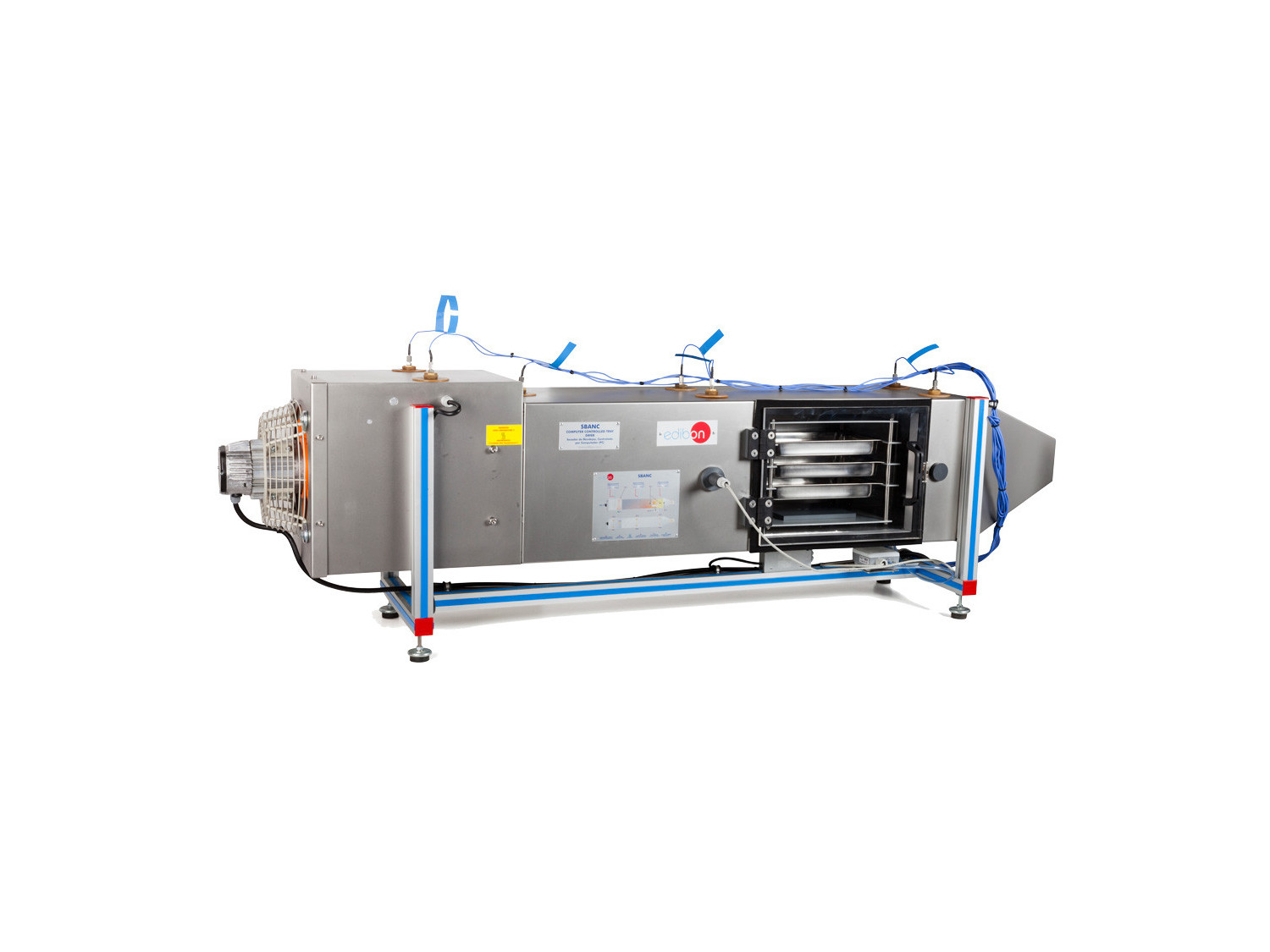

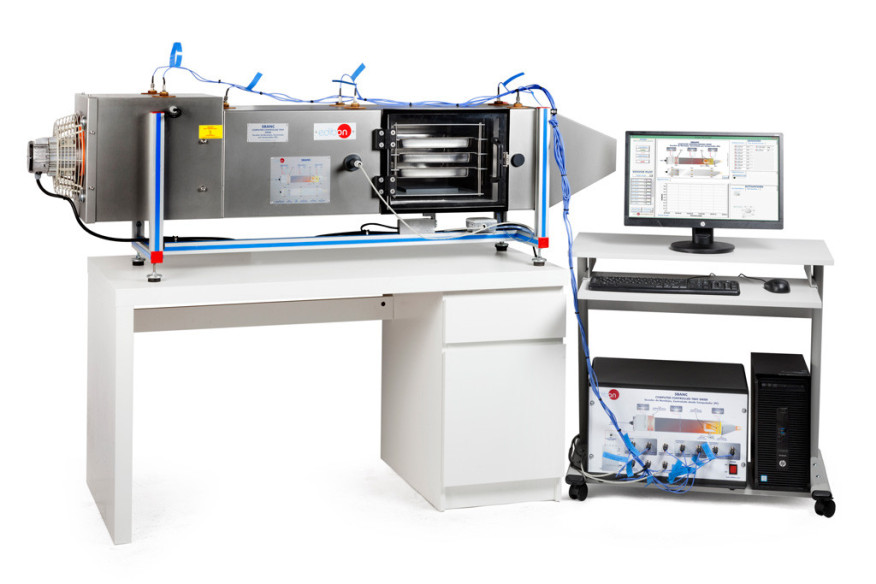

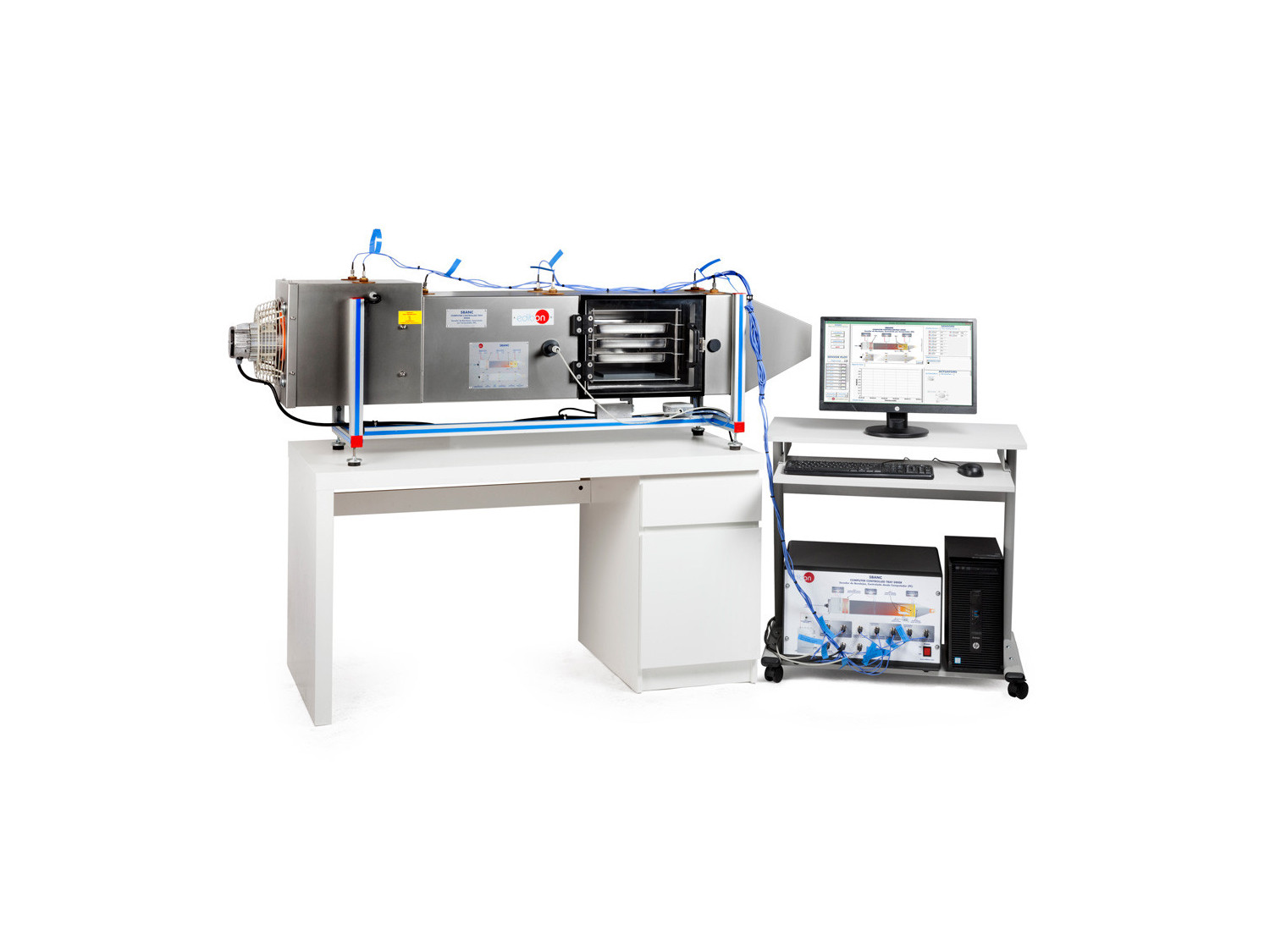

Equipo SBANC completo

COMPUTER CONTROLLED TRAY DRIER - SBANC

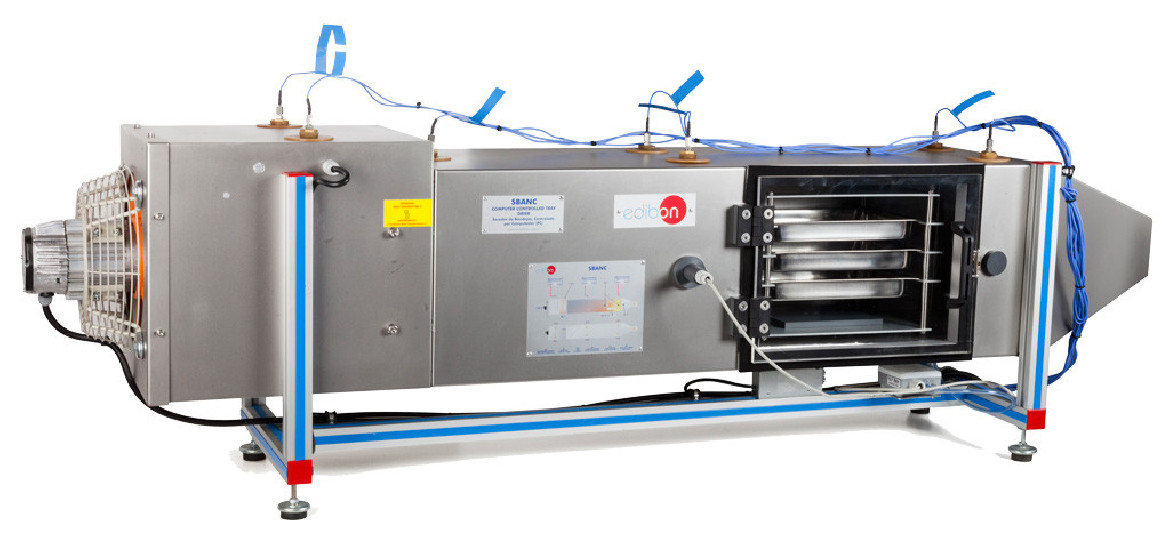

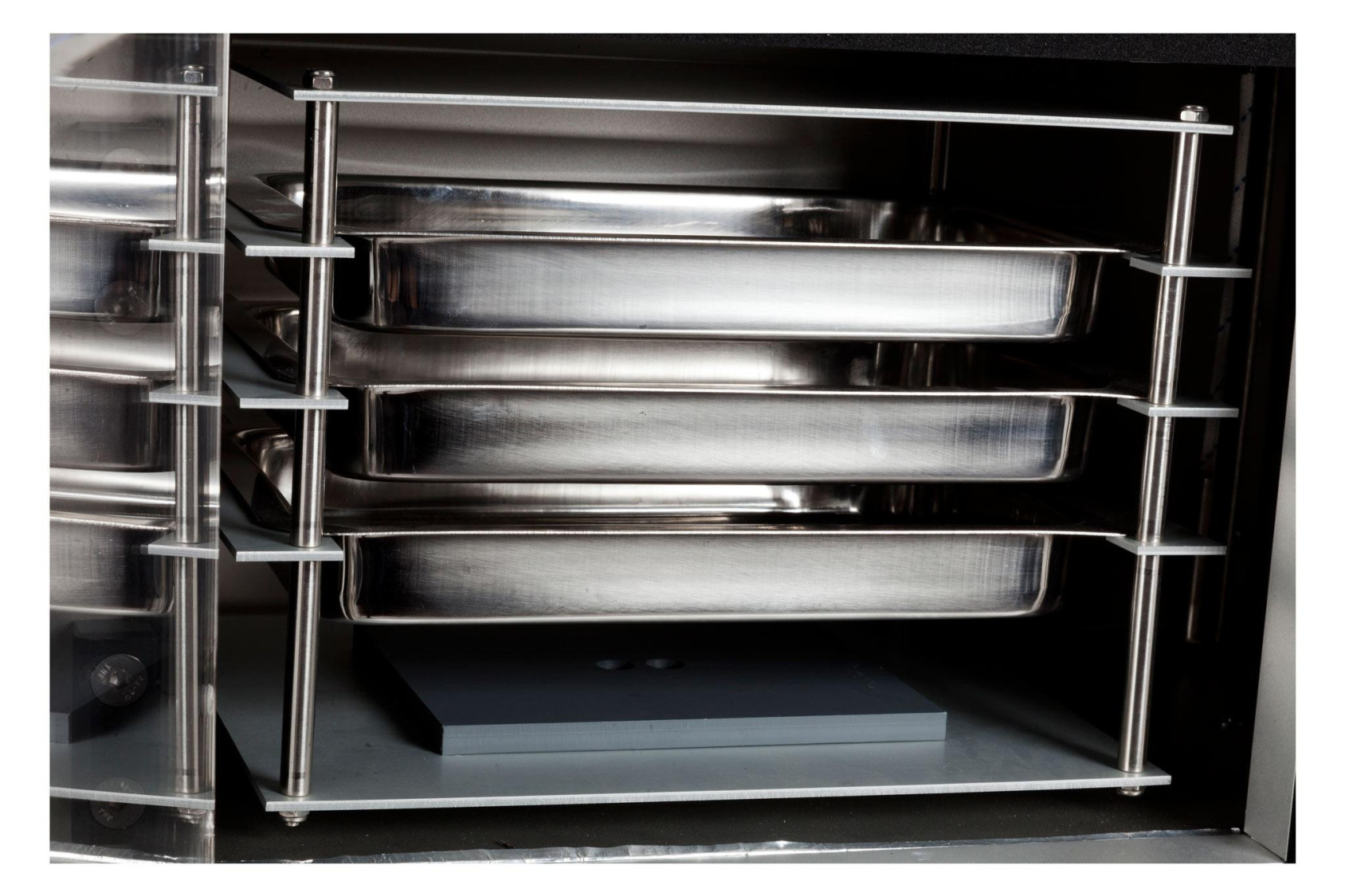

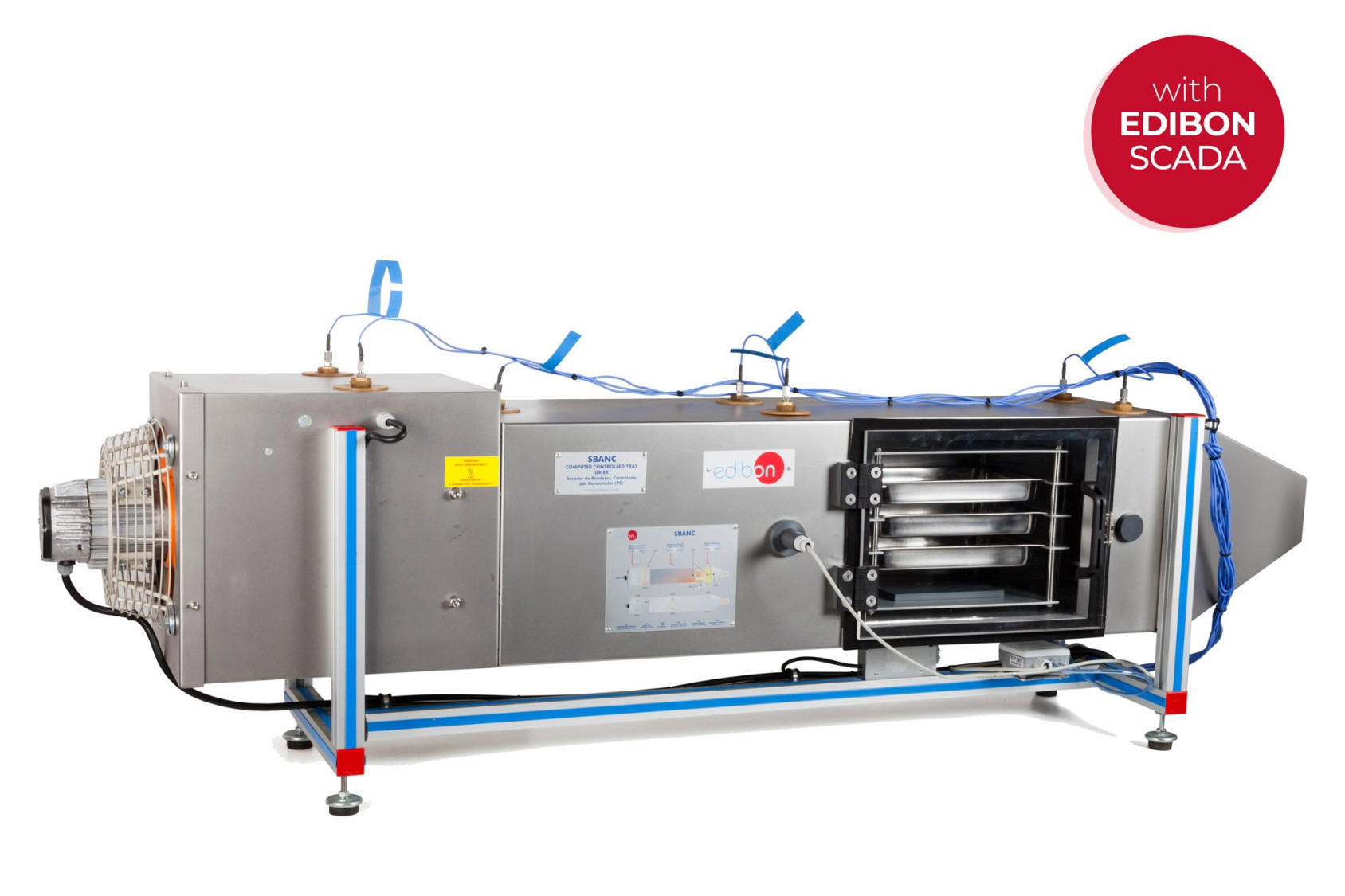

Detalle del equipo

COMPUTER CONTROLLED TRAY DRIER - SBANC

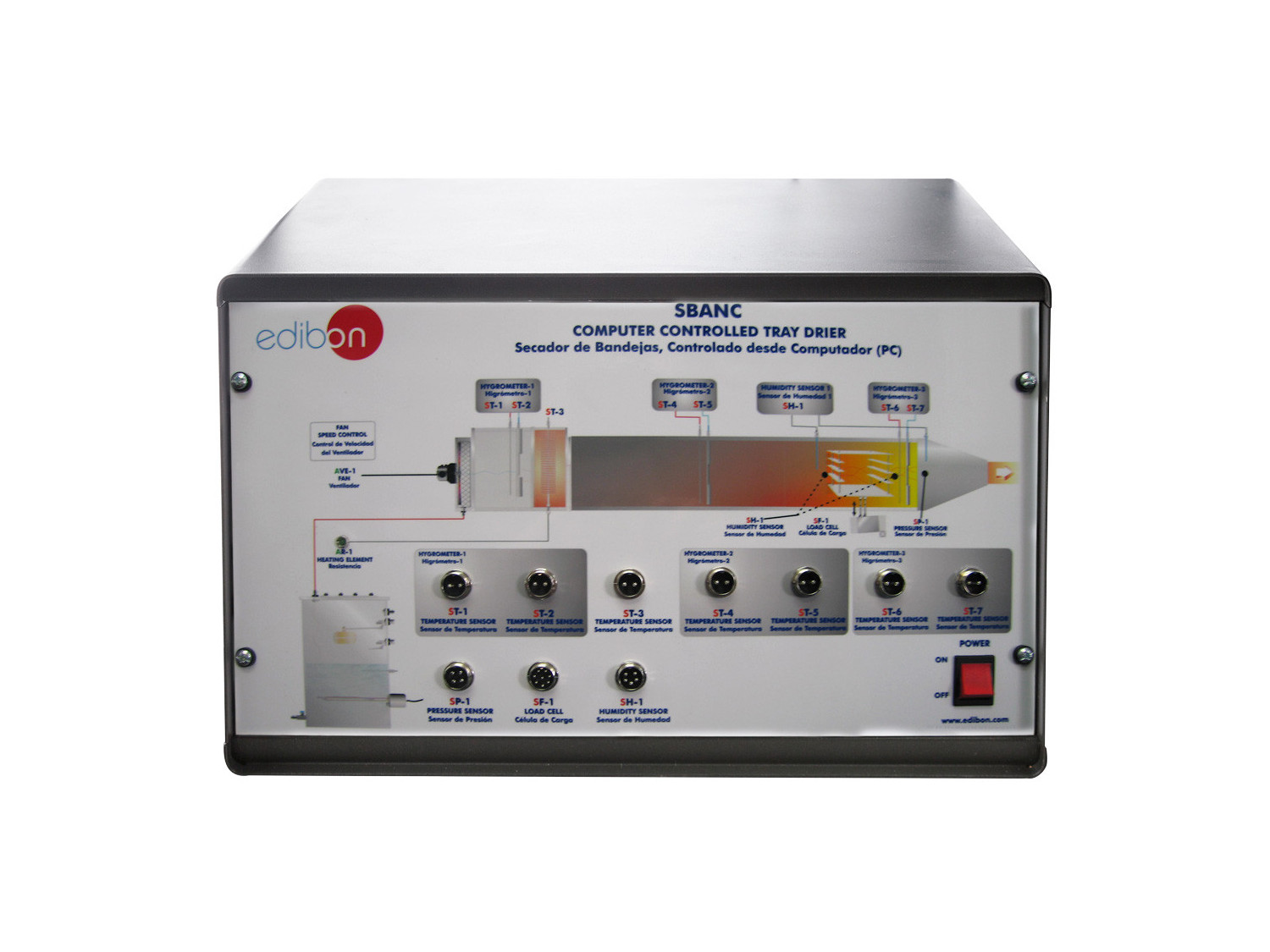

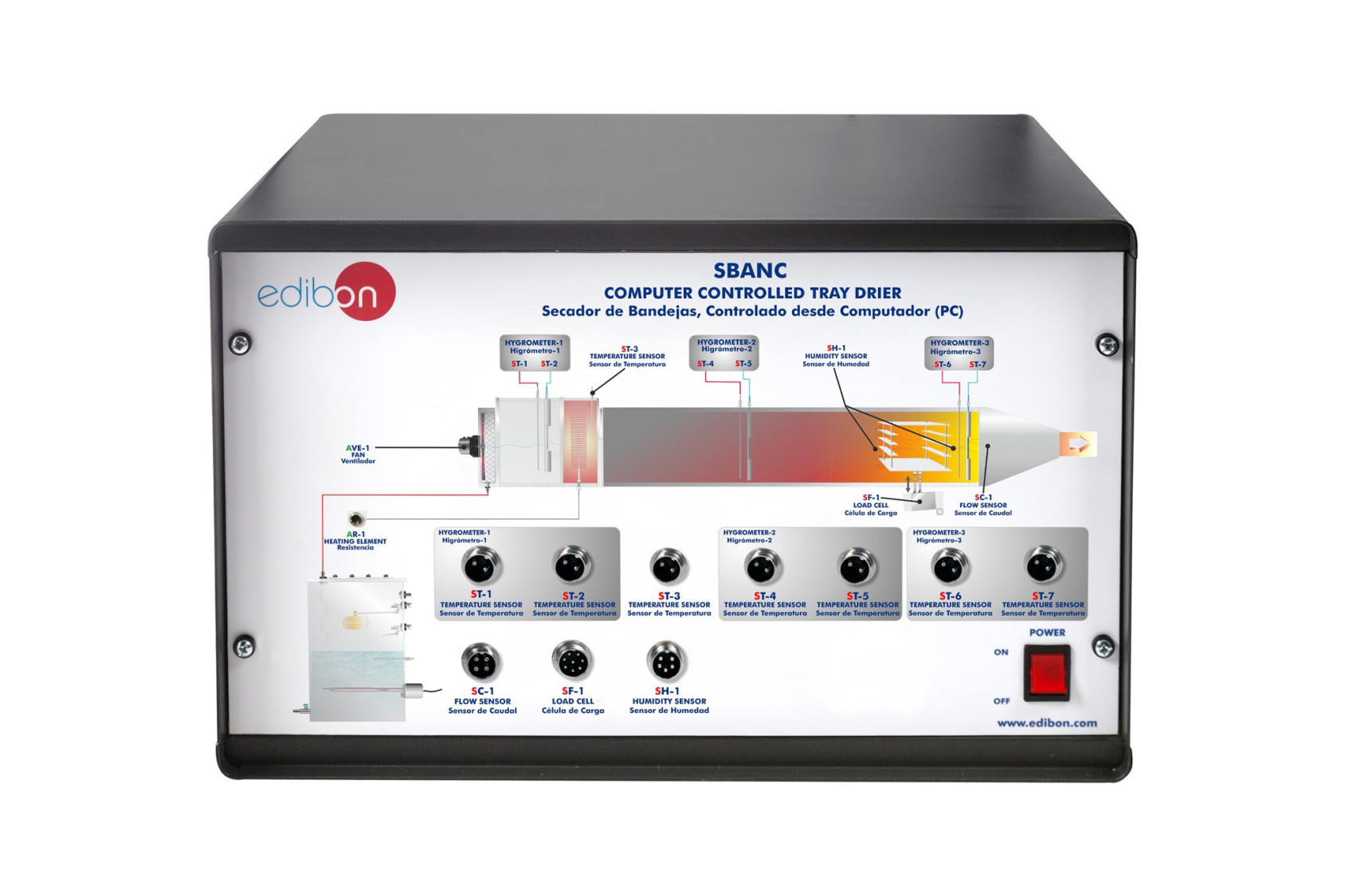

SBANC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED TRAY DRIER - SBANC

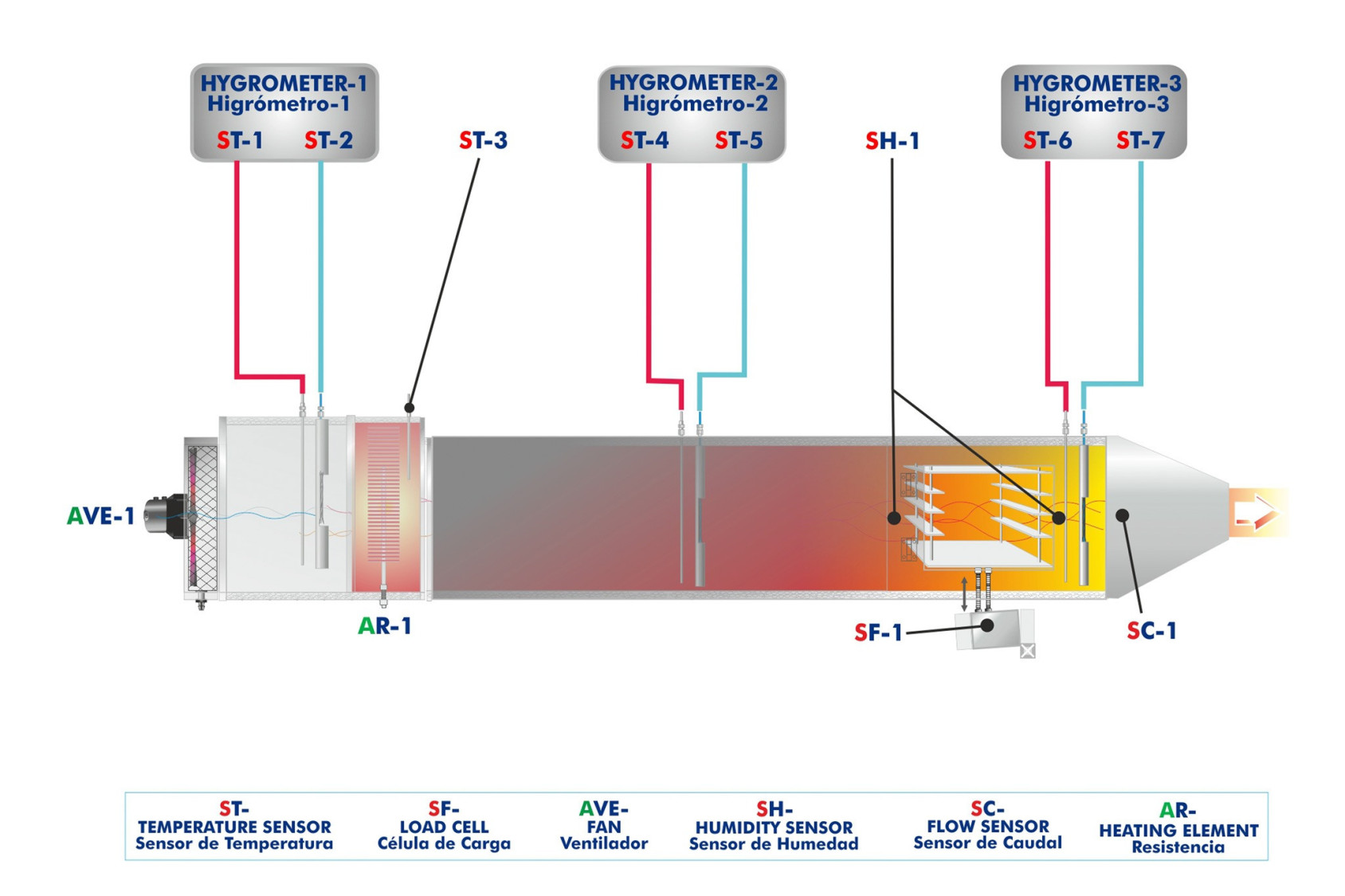

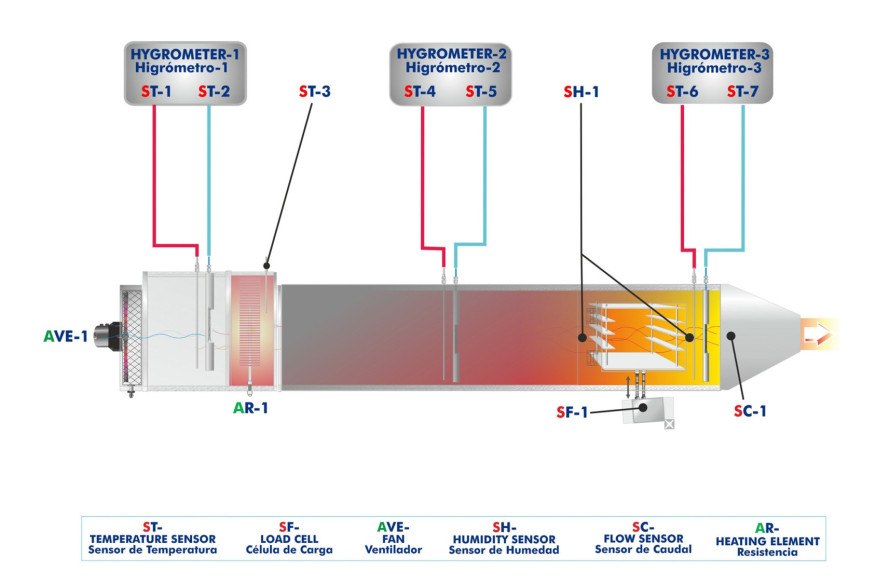

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED TRAY DRIER - SBANC

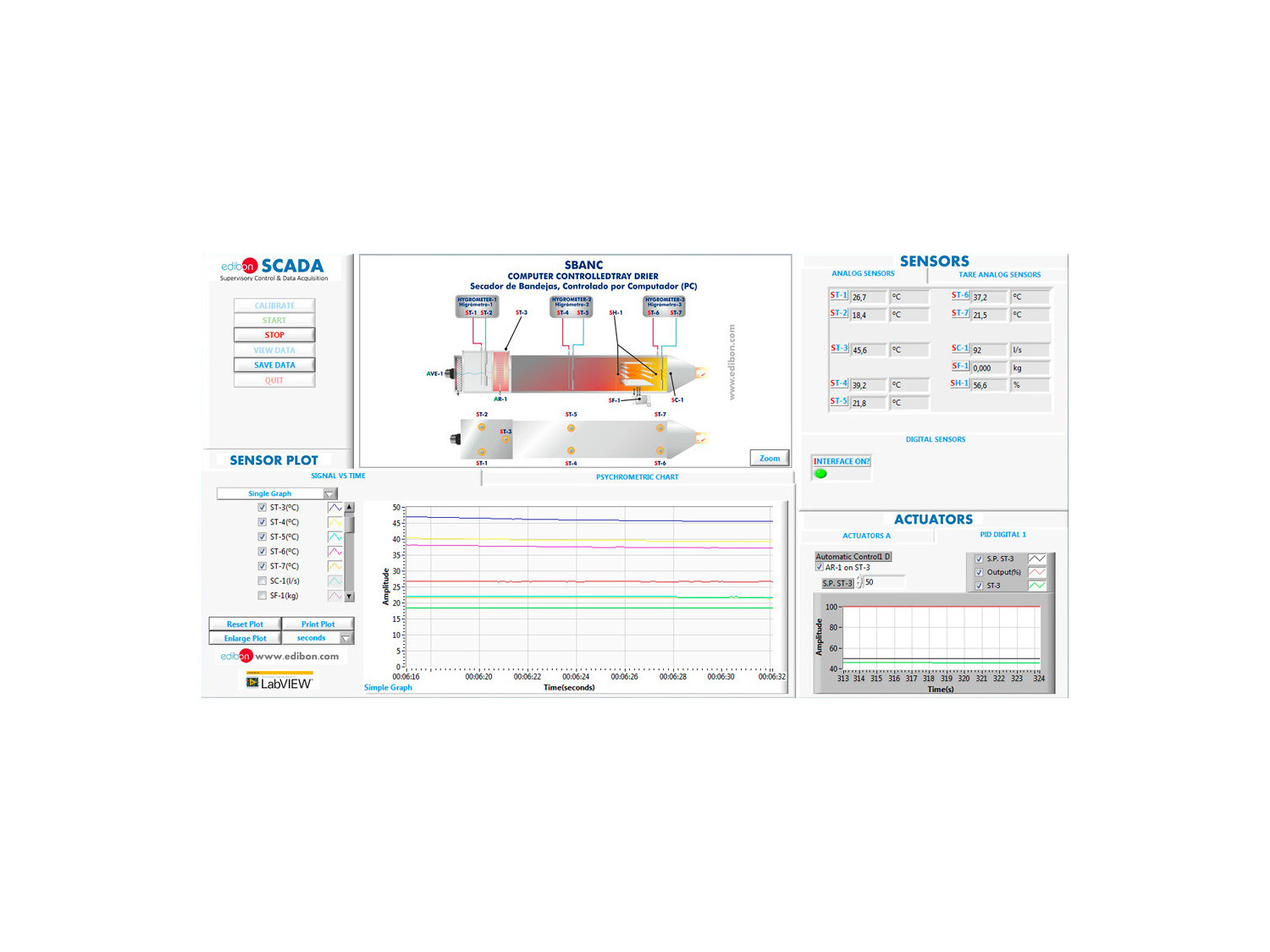

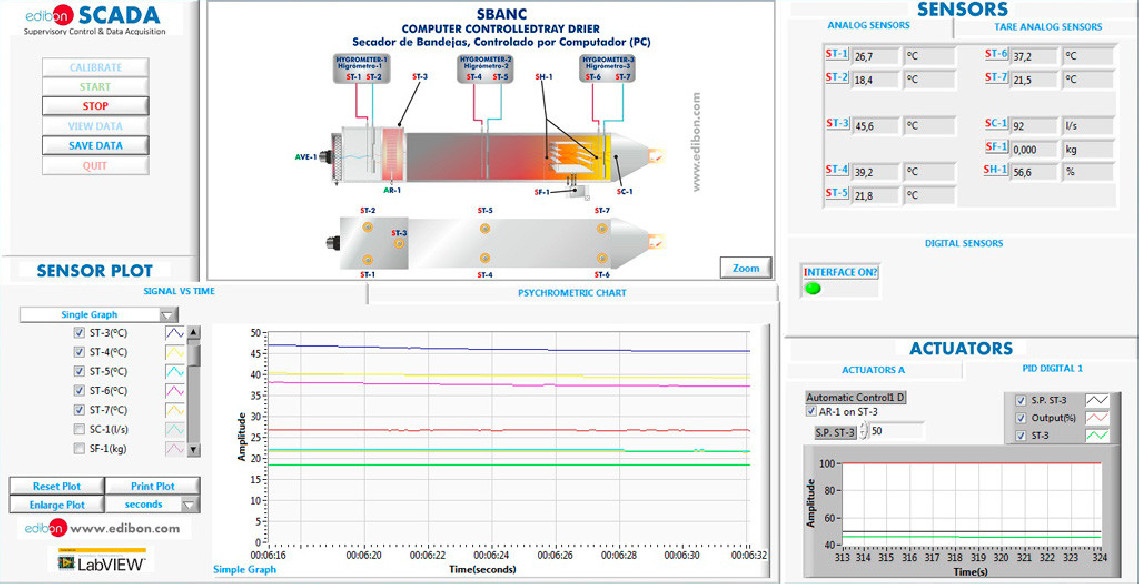

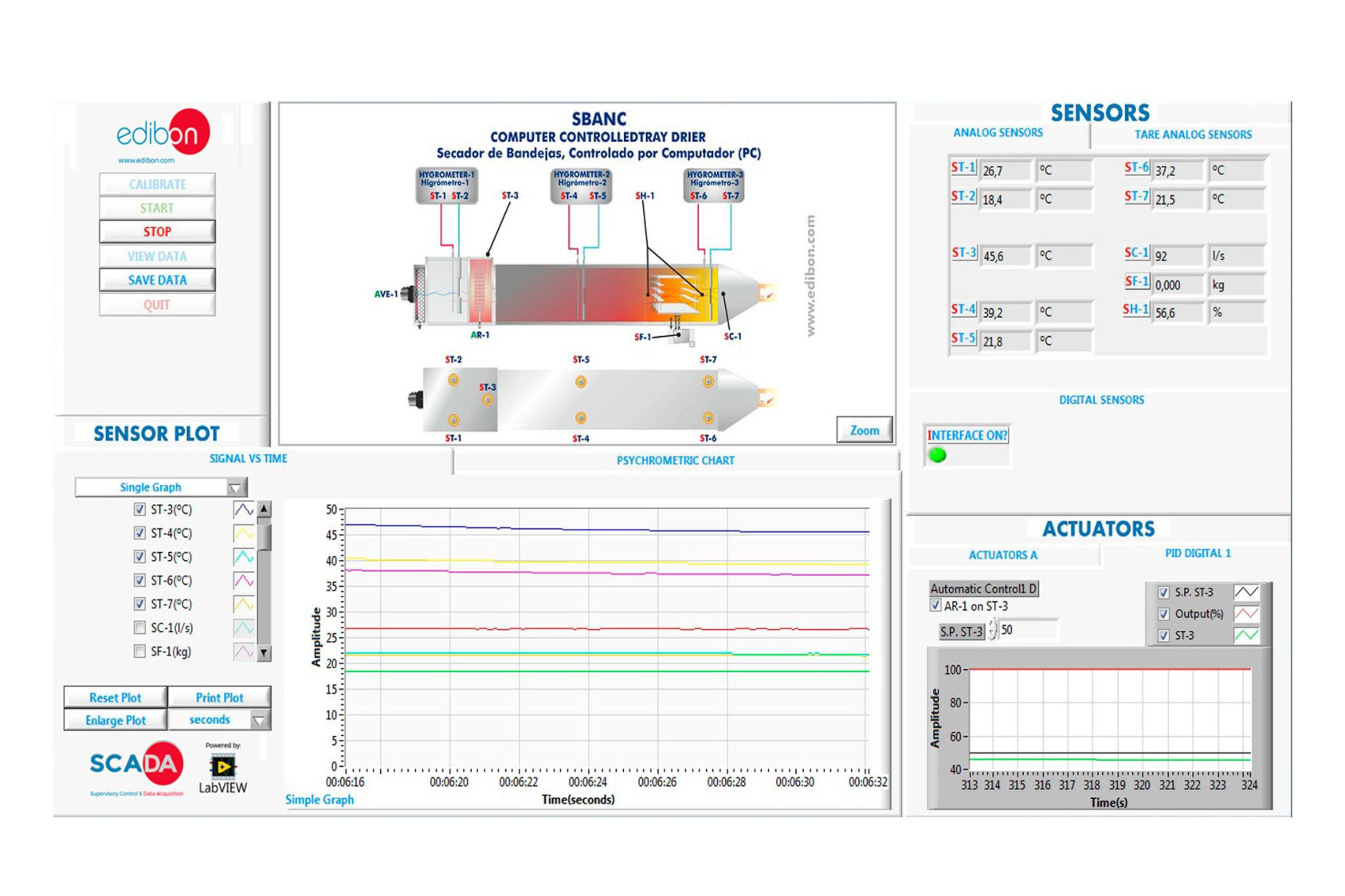

SBANC/SOF. Software del equipo SBANC. Pantalla principal

COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC

NOTICIAS RELACIONADAS

Descripción General

El Secador de Bandejas, Controlado desde Computador (PC) "SBANC" es un equipo, a escala de laboratorio, diseñado para estudiar mecánica de fluidos, química superficial, estructuras de sólidos y balances de materia y energía asociados al proceso de secado.

Consiste en un túnel, varias bandejas donde se coloca el producto a secar y una tobera. Hay un ventilador axial (controlado desde computador (PC)), situado a la entrada del túnel, para introducir el aire necesario para secar el producto. Un sensor de caudal permite a los estudiantes determinar el caudal de aire introducido.

El equipo incluye una resistencia (controlada desde computador (PC)) y un sensor de temperatura, situados a continuación del ventilador, para modificar la temperatura del aire. Dos líneas de vapor inyectan vapor desde un generador de vapor (no incluido) al túnel para modificar las características del aire.

El equipo tiene tres higrómetros estratégicamente situados para determinar los valores de humedad y temperatura óptimos necesarios para el proceso de secado. Estos higrómetros están formados por dos sensores de temperatura: uno de ellos está envuelto en una funda absorbente (bulbo húmedo) y otro está colocado directamente en el túnel (bulbo seco). El grado de humedad, entalpía, etc. pueden ser calculados mediante sus medidas y el uso de un diagrama psicrométrico.

El peso del producto a secar se mide con una célula de carga (sensor de fuerza) durante el proceso de secado. La humedad del aire cerca del producto se mide con un sensor de humedad.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del efecto del precalentamiento en un proceso de secado.
  2. Obtención de curvas de secado.
  3. Influencia del tamaño de la partícula.
  4. Influencia de la velocidad del aire.
  5. Influencia de la temperatura del aire.
  6. Aplicación de la psicrometría en el proceso de secado.
  7. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Demostración de regímenes de velocidad de secado.
  2. Determinación del rendimiento de la resistencia de precalentamiento.
  3. Analogía de transferencia de materia y calor.
  4. Determinación de las propiedades del aire.
  5. Uso de un mapa psicrométrico.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo SBANC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo SBANC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
