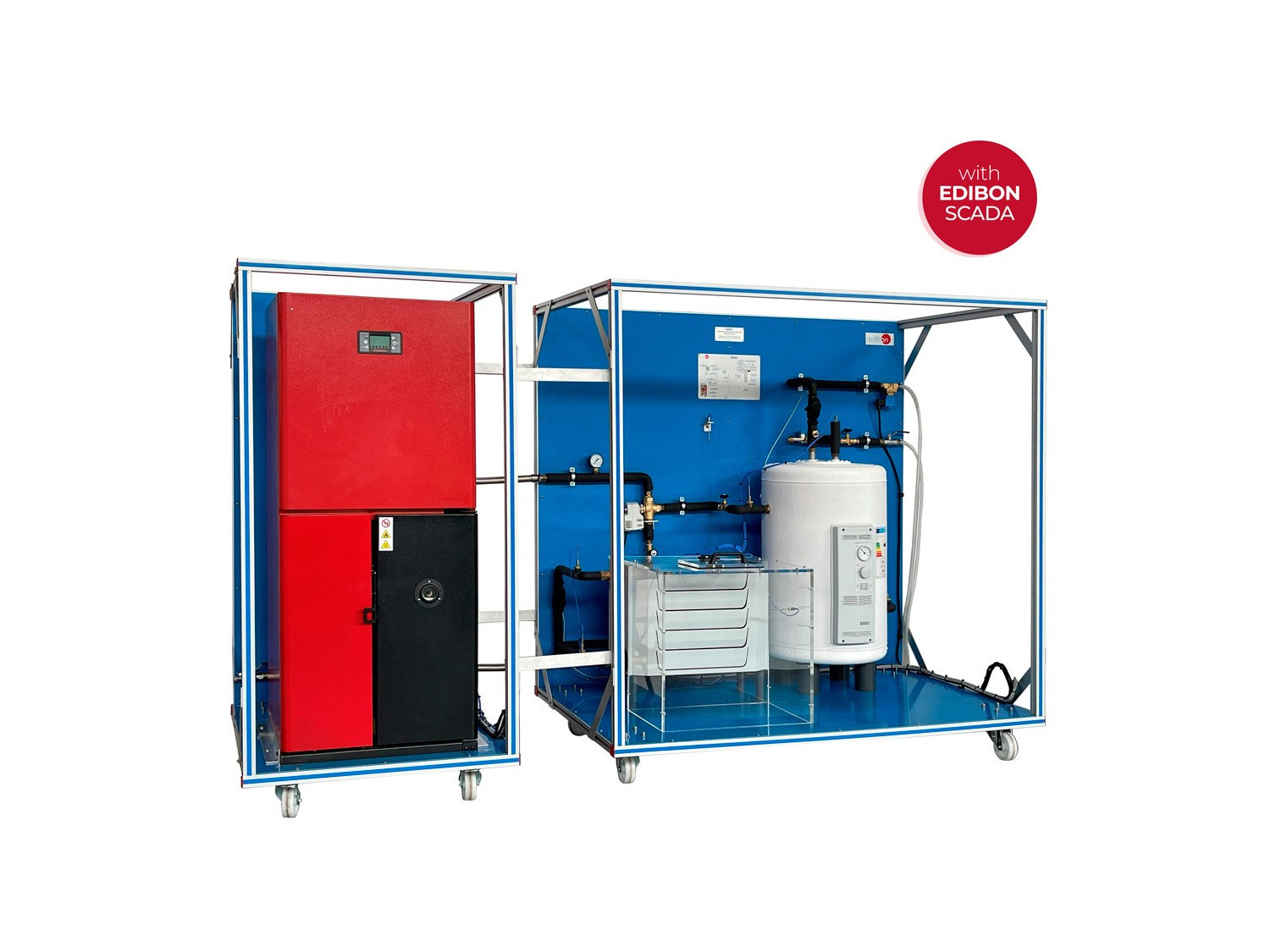

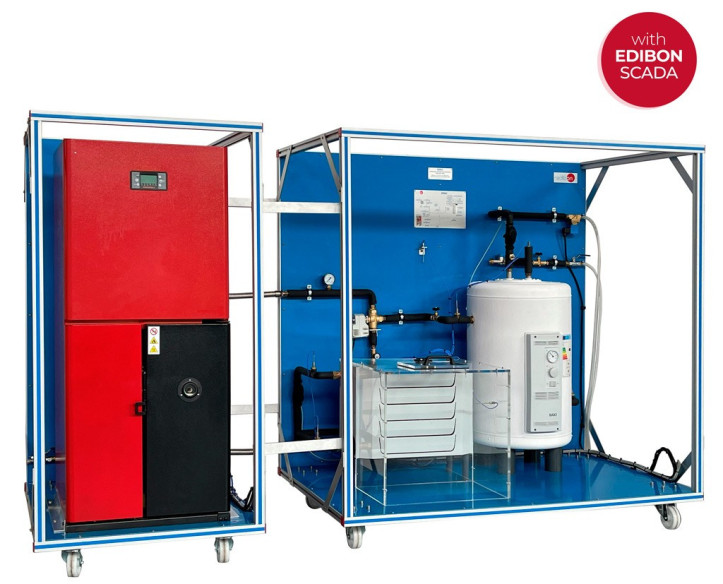

El Equipo de Proceso de Biomasa Controlado desde Computador (PC) "EBMC", desarrollado por EDIBON, es un equipo que hace posible a los alumnos el estudio de instalaciones de calefacción con calderas de biomasa y obtención de agua caliente sanitaria.

Ver descripción general

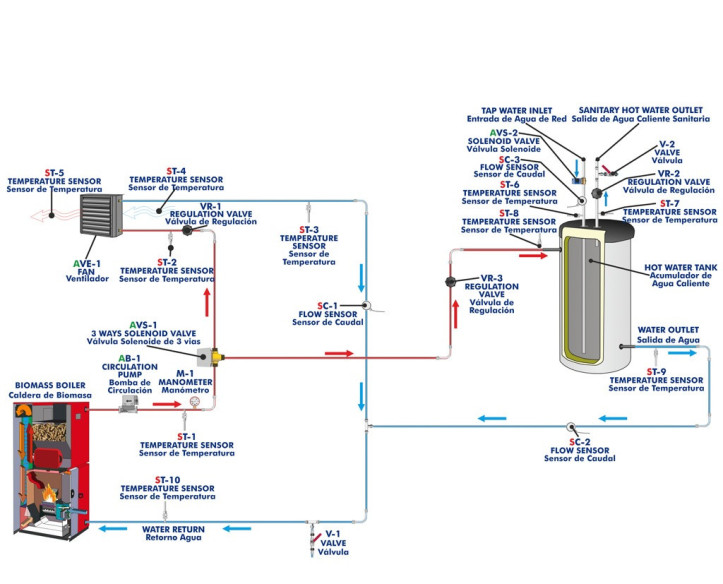

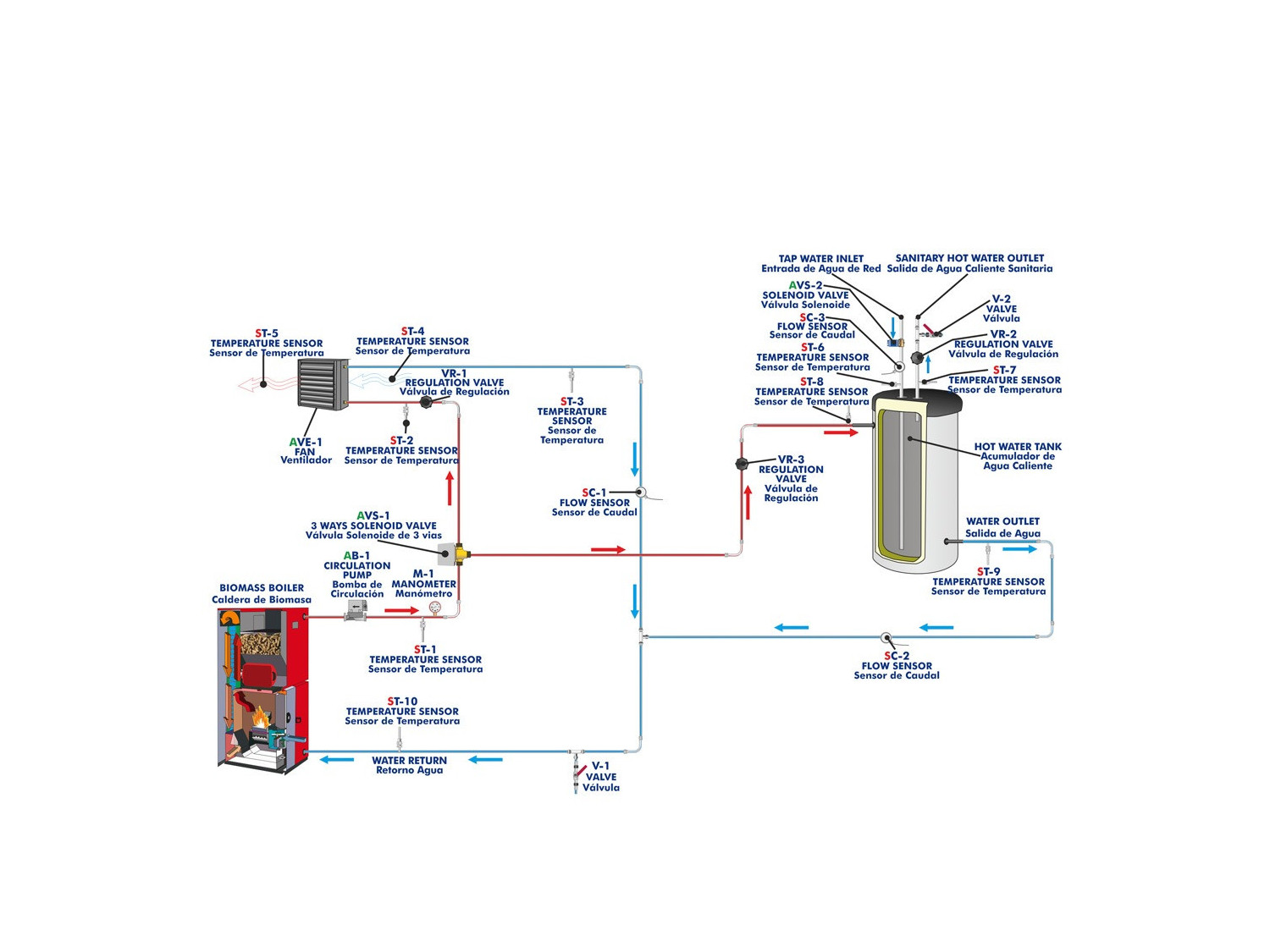

Descripción General

El elemento principal del equipo es la caldera de biomasa, encargada de calentar el agua que circulará por los demás componentes transfiriendo su calor.

La caldera es una caldera de biomasa de 16 kW con funcionamiento a pellet y otros combustibles granulados. El cuerpo de la caldera está fabricado en acero de 5 mm de espesor que asegura una larga vida de funcionamiento. Dispone de un quemador fabricado en acero inoxidable de alta temperatura con sistema de auto limpieza, que permite usar distintos combustibles granulados además de Pellet.

La caldera dispone de cajones de extracción de cenizas, además de tener una facilidad de acceso a zonas de limpieza y mantenimiento.

La caldera calienta el agua y es impulsada por una bomba de circulación controlada desde computador (PC) a través de todo el circuito.

El equipo también dispone de una válvula solenoide de tres vías controlada desde computador (PC), que distribuye el agua calentada por la caldera de biomasa en dos circuitos primarios: uno hacia la doble envolvente de un acumulador para obtener agua caliente sanitaria, o bien hacia un aerotermo para la generación de calefacción. Ésta válvula, cuando está activada, permite el paso de agua hacia las dos direcciones y cuando se desactiva, cierra el paso de agua hacía el aerotermo, y aumenta el caudal de agua que va al acumulador de agua caliente.

El acumulador tiene una capacidad de 60 l y es de acero inoxidable AISI 316 Ti, material que presenta un excelente comportamiento frente a la corrosión y las altas temperaturas. Dispone de una doble envolvente por donde circula el agua calentada ya previamente en la caldera, constituyendo el circuito primario. En la línea de la entrada de agua de red al acumulador para ser calentada, se dispone de una válvula solenoide controlada desde computador PC), que se abrirá o cerrará en función de las necesidades.

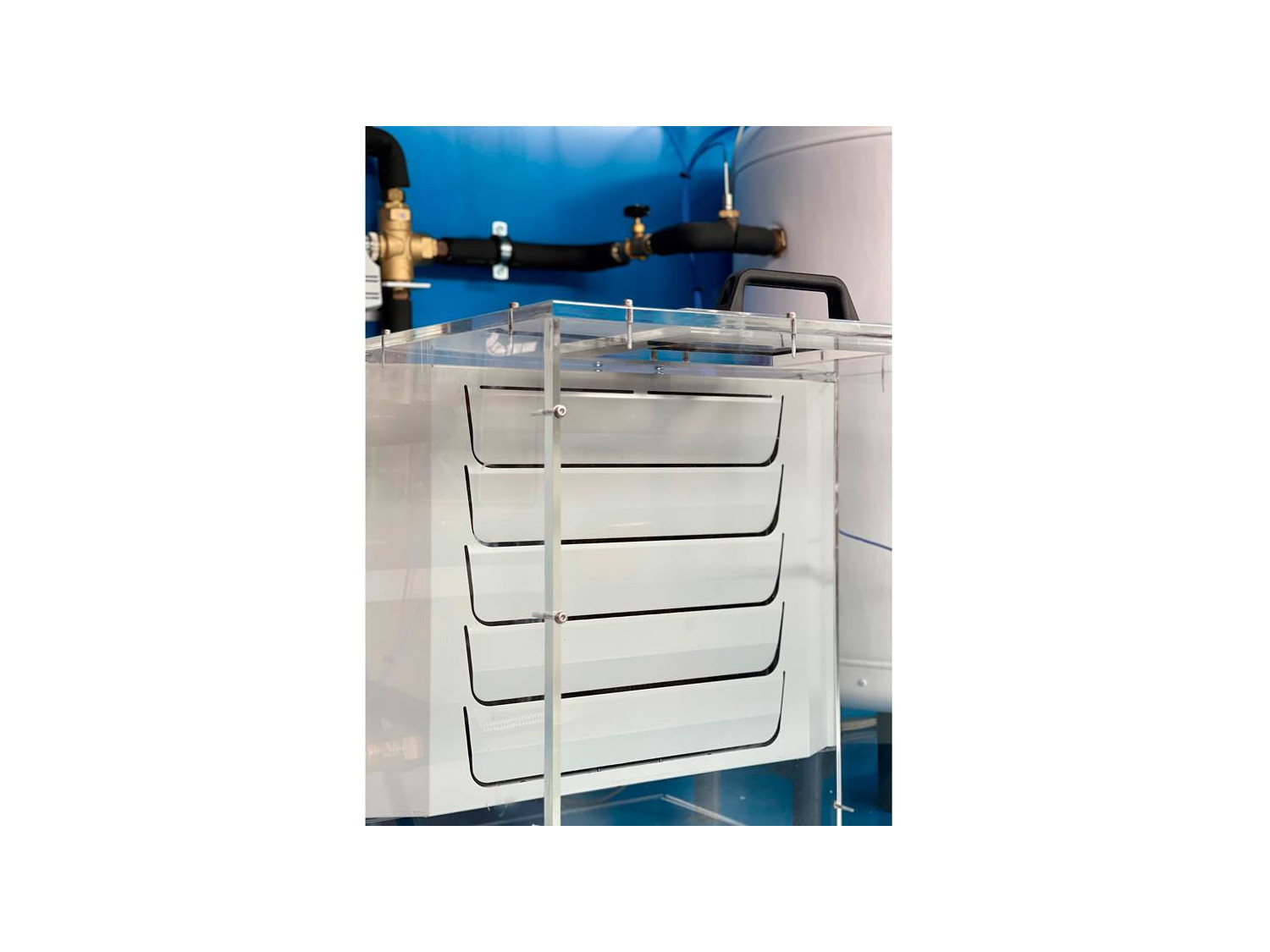

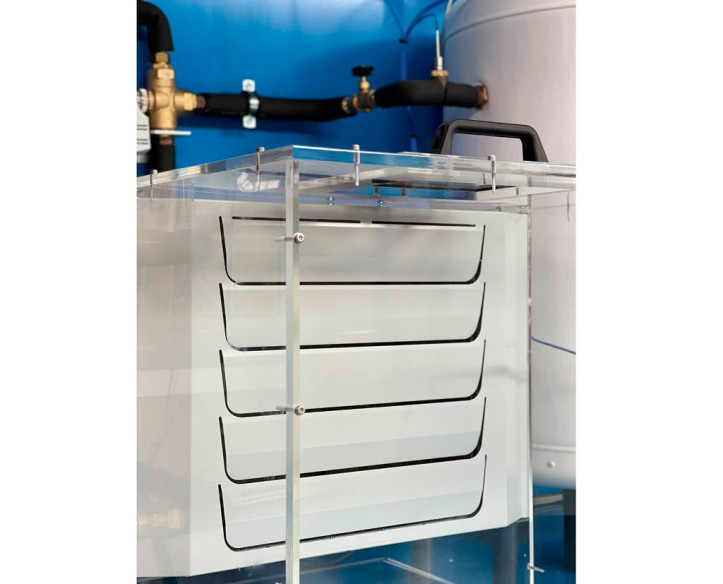

La parte del equipo donde se estudia la producción de calefacción está constituida por un aerotermo controlado desde computador (PC), que está dentro de un habitáculo de metacrilato, permitiendo al estudiante controlar el tiempo que se tarda en calentar el habitáculo hasta la temperatura deseada. El control de la temperatura de dicho habitáculo es posible mediante un control PID a través del software que actúa sobre la válvula solenoide de tres vías.

El circuito primario se cierra con la recirculación tanto del agua del circuito que ya ha cedido su calor en el acumulador, como la que sale del aerotermo. Ambas líneas se unen y vuelven a entrar a la caldera, cerrando así el circuito primario.

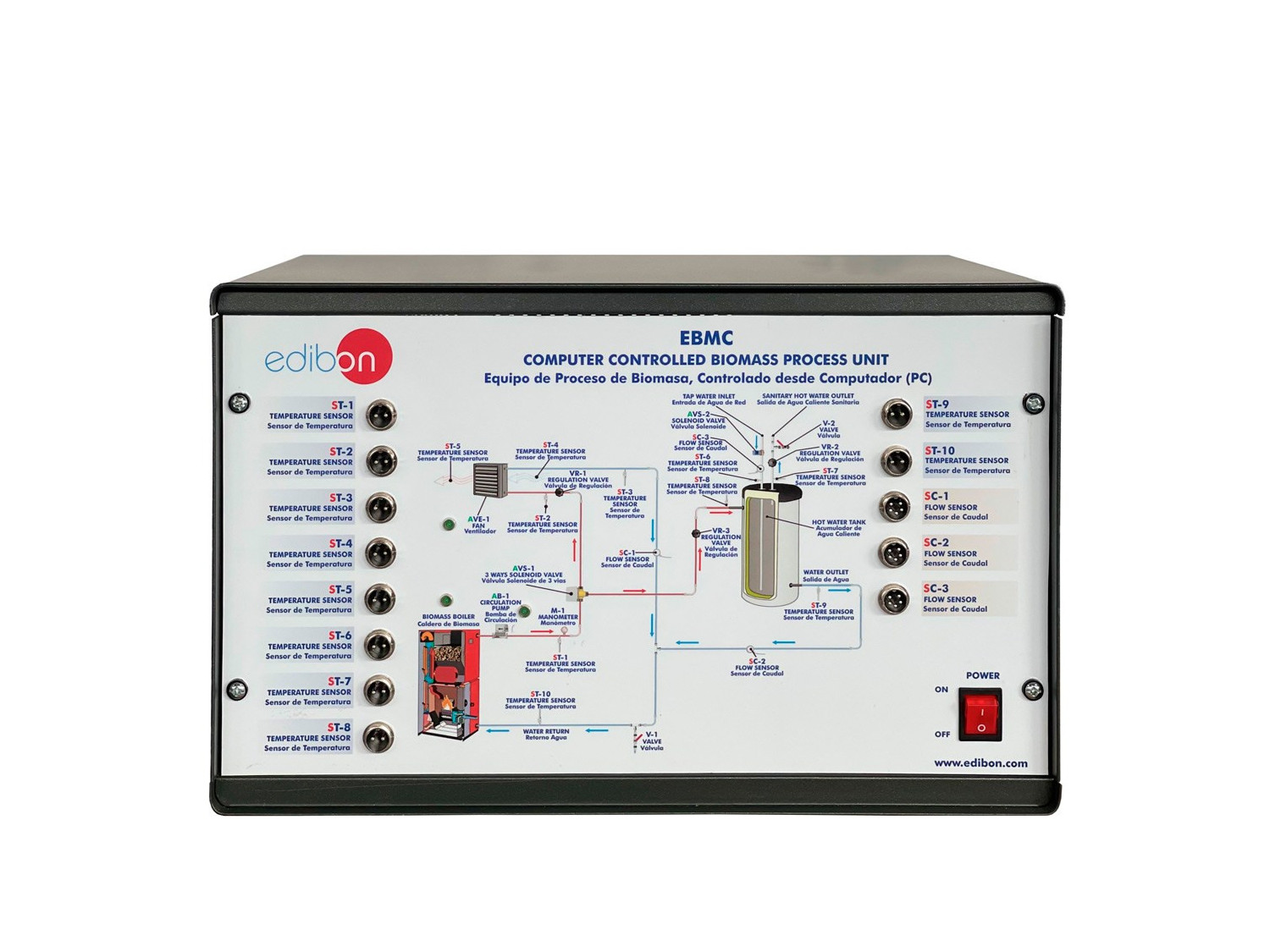

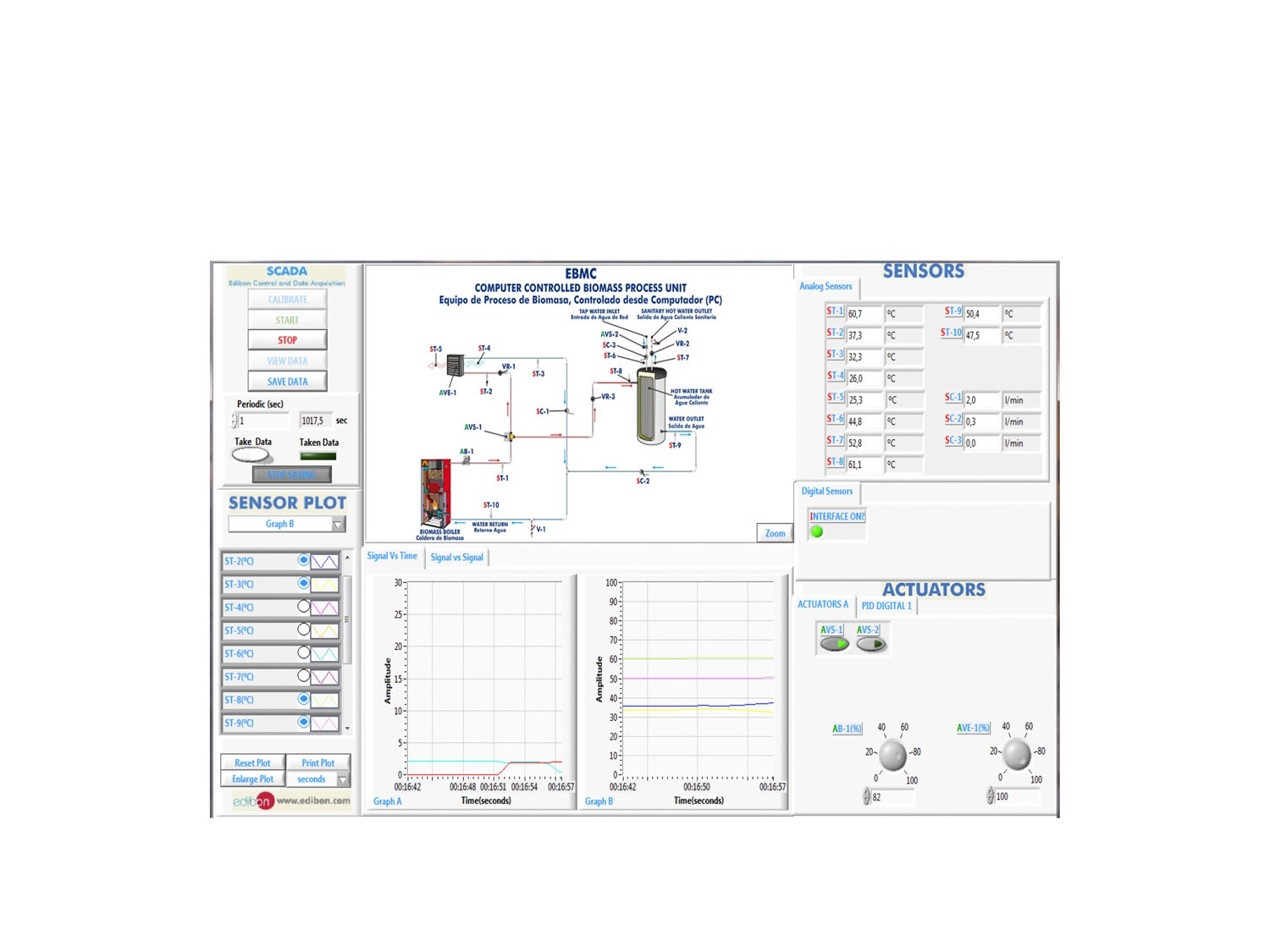

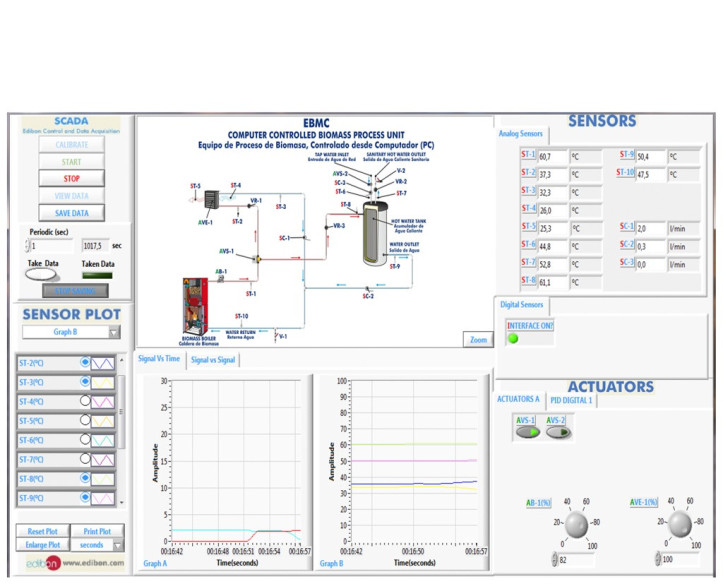

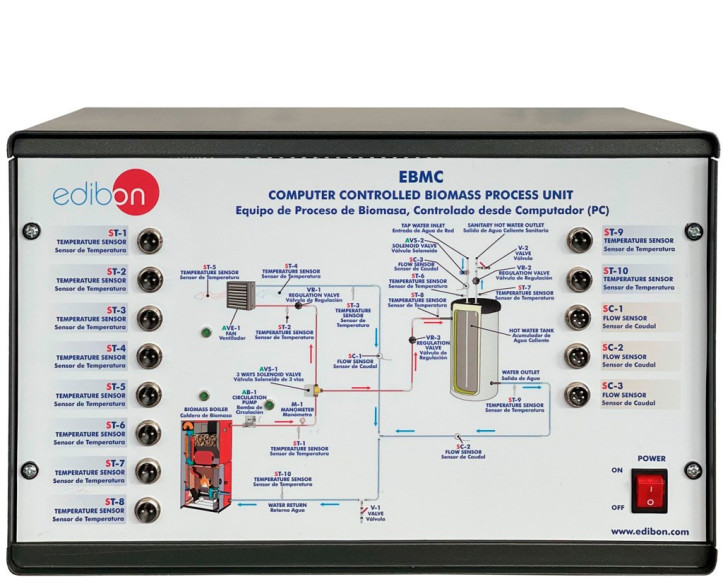

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con el funcionamiento de una instalación de calefacción y A.C.S. con calderas de biomasa.
  2. Puesta en marcha de una caldera de biomasa.
  3. Determinación de la temperatura de entrada y salida del agua de calefacción.
  4. Determinación de la temperatura del agua caliente sanitaria.
  5. Medida de la transferencia de calor de los diferentes combustibles de biomasa al agua de calefacción.
  6. Balance de energía en el circuito de calefacción (aerotermo) con diferentes tipos de combustibles de biomasa.
  7. Balance de energía en el circuito de agua sanitaria con diferentes tipos de combustibles de biomasa.
  8. Influencia de la variación del caudal de agua de calefacción en la transferencia de calor.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EBMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EBMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
