EBEB Equipo de Proceso de Bioetanol

BIOETHANOL PROCESS UNIT - EBEB

SISTEMAS INNOVADORES

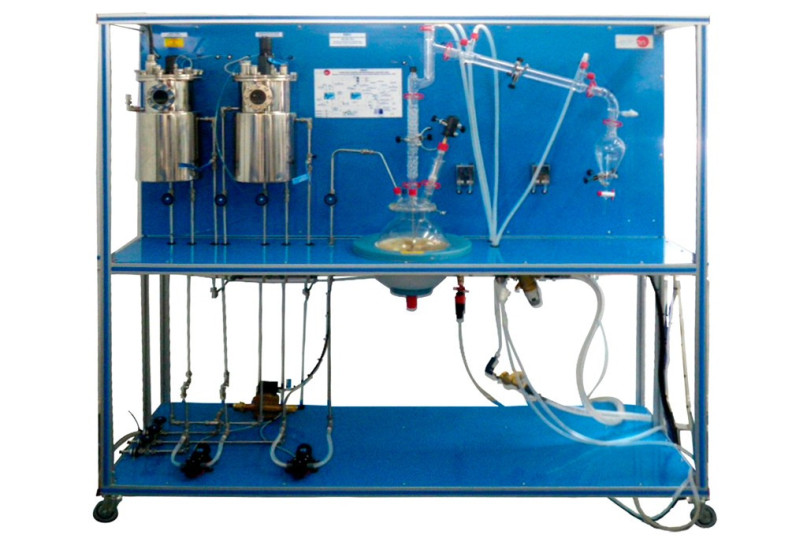

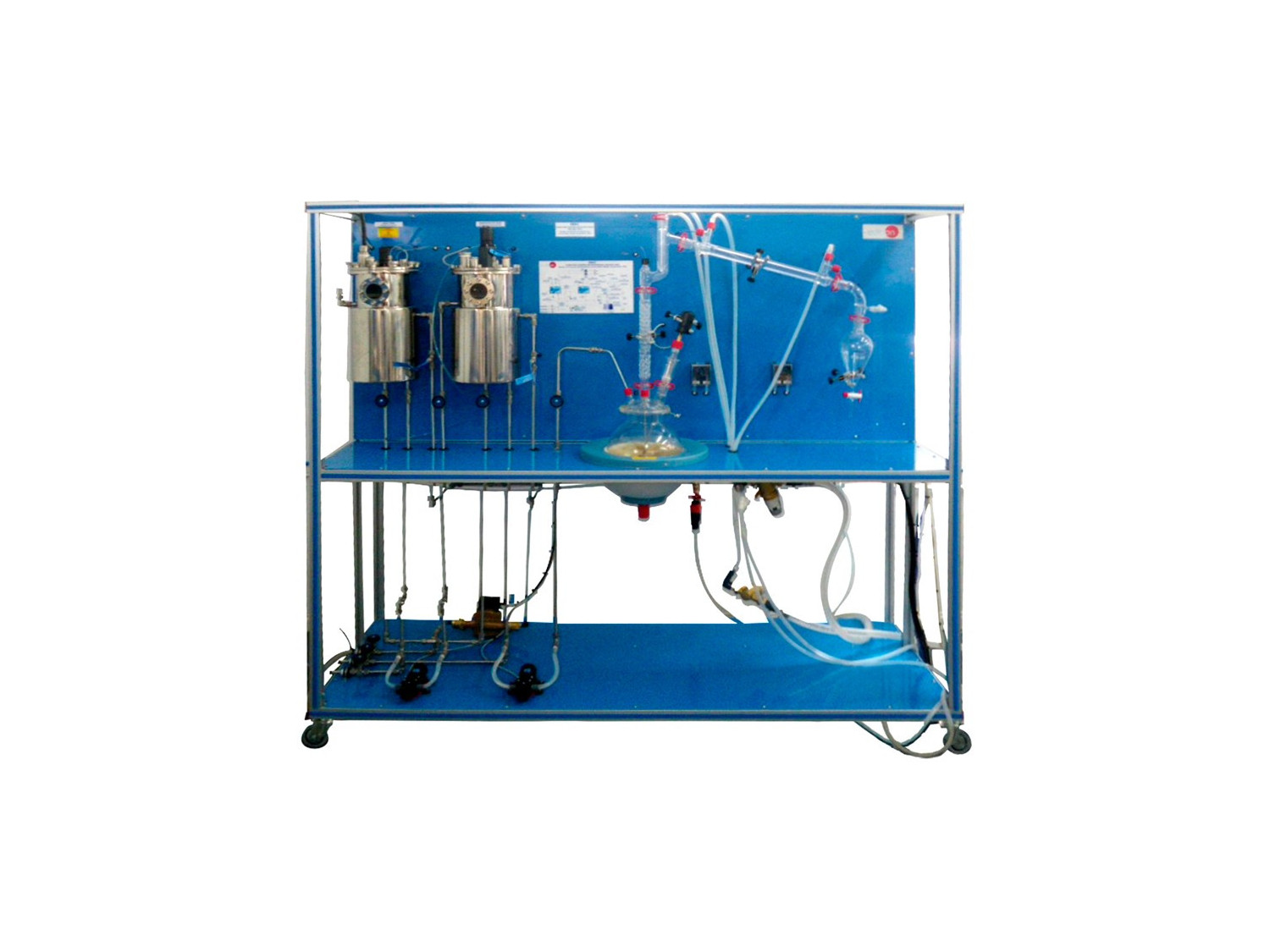

El Equipo de Proceso de Bioetanol "EBEB" ha sido diseñado para estudiar y realizar el control del proceso de producción de bioetanol a escala de laboratorio.

Ver descripción general

Descripción General

El Equipo de Proceso de Bioetanol "EBEB" ha sido diseñado para estudiar y realizar el control del proceso de producción de bioetanol a escala de laboratorio. Este equipo permite monitorizar y examinar todos los procesos importantes desde la licuefacción y sacarificación de materias primas, hasta la conversión del azúcar en etanol y la destilación.

El equipo consta de tres elementos principales: un tanque de mezcla, uno de fermentación y una unidad de destilación.

Todos los recipientes, válvulas y demás accesorios que están en contacto con las sustancias del proceso (salvo la unidad de destilación) están fabricados en acero inoxidable. La unidad de destilación está hecha con vidrio de borosilicato. Las mirillas son de vidrio Neoceram.

El tanque de mezcla incluye una entrada en la cubierta superior para el llenado de agua, almidón y enzimas. Su base está ligeramente inclinada hacia un orificio para el drenaje de la solución o su bombeo al tanque de fermentación. El almidón de las materias primas se convierte en glucosa durante el proceso de maceración. La adición de la enzima alfa-amilasa hace posible la licuefacción de la pasta de almidón. Posteriormente comienza la sacarificación mediante la adición de la enzima glucoamilasa. Un sensor de temperatura y un medidor de pH miden las propiedades de la mezcla en el tanque. El valor del pH se ajusta mediante la adición de soluciones ácidas y básicas con un circuito ácido-base.

Tras la sacarificación se bombea la mezcla al tanque de fermentación. La base del tanque de fermentación está ligeramente inclinada hacia el orificio para el drenaje de la solución o su bombeo hacia la unidad de destilación. La fermentación se produce después de añadir levadura que da lugar a etanol y CO. Un sensor de temperatura y un medidor de CO miden las propiedades de la mezcla y la concentración de CO en el tanque.

Ambos tanques se calientan indirectamente con agua caliente mediante una camisa y con agitación constante. Además, están equipados con una mirilla para poder observar y monitorizar los procesos. Dos sensores de temperatura situados en la salida de la camisa de los tanques.

El tanque de mezcla y el de fementación se controlan térmicamente con agua caliente obtenida mediante un sistema compuesto por un baño termostático y una bomba. El baño termostático tiene un sensor de temperatura adicional.

Después de la fermentación, el preparado se bombea a la unidad de destilación. Consta de una manta calefactora, un agitador, una columna de destilación, un refrigerante dedo frío (deflegmador), un refrigerante y un embudo de decantación. Hay cuatro sensores de temperatura adicionales situados en distintos puntos de la unidad de destilación.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con los pasos individuales necesarios para la producción de bioetanol.
  2. Familiarización con los elementos de planta necesarios para la producción de bioetanol.
  3. Estudio del efecto de la temperatura en la pureza bioetanólica.
  4. Estudio del efecto del pH en la producción de bioetanol.
  5. Estudio del efecto del tiempo de maceración en la producción de bioetanol.
  6. Estudio del efecto del tiempo de fermentación en la producción de bioetanol.
  7. Estudio del uso de distintas materias primas para producir bioetanol.
  8. Estudio del efecto de la adición de distintos tipos de levadura a la fermentación.
