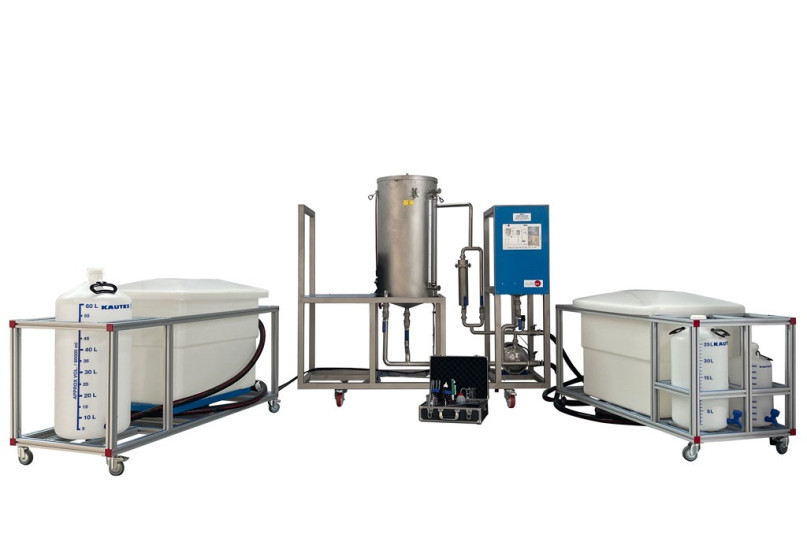

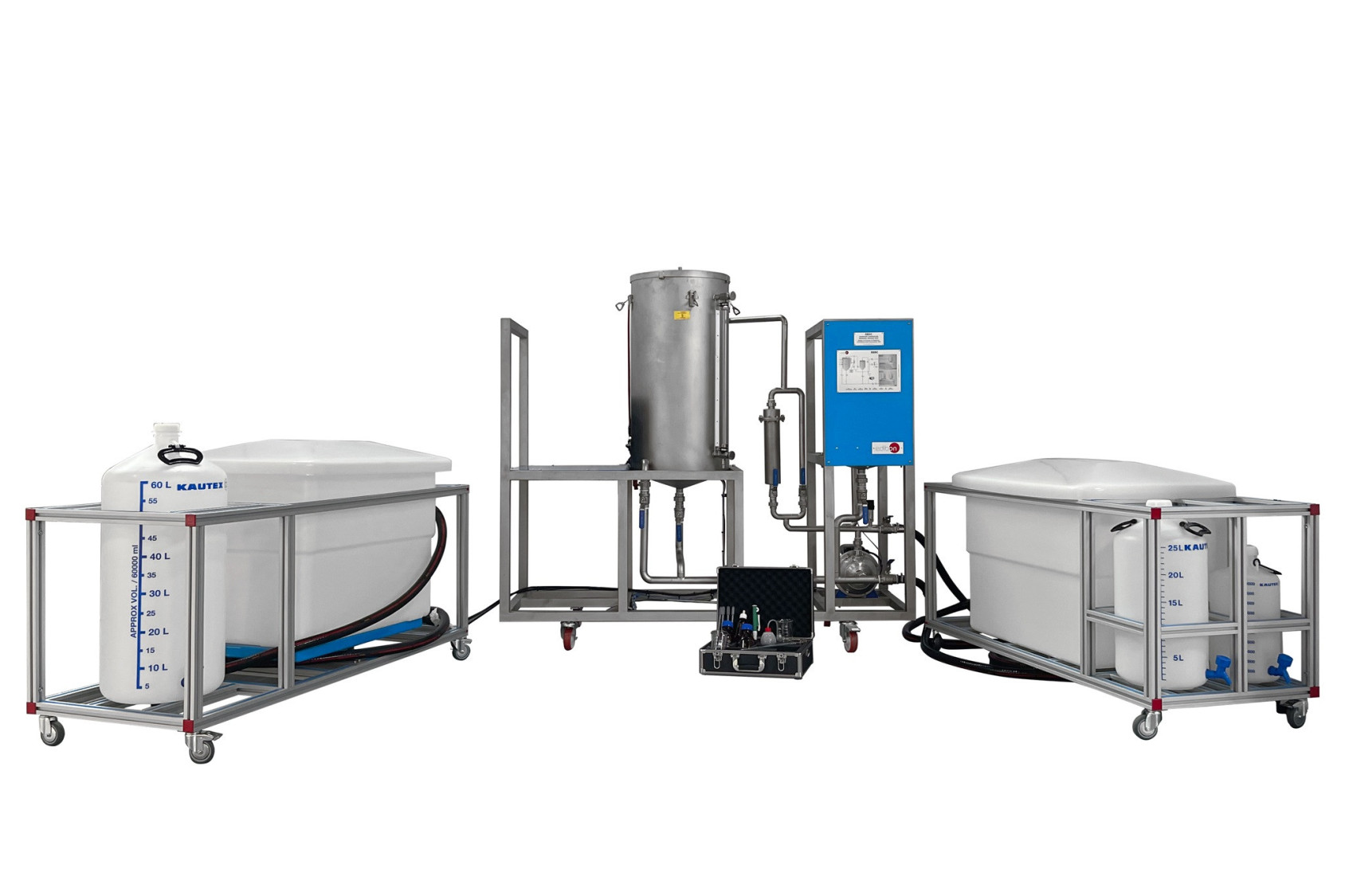

EBDB Equipo de Proceso de Biodiesel

BIODIESEL PROCESS UNIT - EBDB

SISTEMAS INNOVADORES

El Equipo de Proceso de Biodiesel, "EBDB", desarrollado por EDIBON, es un equipo que hace posible a los alumnos el conocimiento y el manejo sobre las diversas etapas del ciclo de producción de biodiesel, así como el estudio de los diferentes parámetros que afectan a todo el proceso en sí y a la calidad del biodiesel obtenido.

Ver descripción general

Descripción General

El proceso llevado a cabo por el Equipo de Proceso de Biodiesel, "EBDB", consiste en la transformación de los ácidos grasos que forman los aceites de origen vegetal en un biocombustible de alto poder energético.

El proceso consta básicamente de dos etapas bien definidas:

  • Etapa I: Mezclado y reacción bajo agitación. Esta primera etapa comienza con la adición de aceite vegetal al tanque principal (reactor), y de la preparación del catalizador en un reactor secundario de menor tamaño. A continuación, se combinan reactivo y catalizador sometiendo a la mezcla a una agitación intensa y a un calentamiento homogéneo, esto se consigue recirculando el medio a través de una bomba centrífuga y aportando calor mediante una resistencia eléctrica. Esta etapa se realiza en un reactor de acero inoxidable con sensor de temperatura e interruptores de nivel que permiten una operación controlada y segura.
  • Etapa II: Separación y lavado de productos obtenidos. Una segunda etapa fundamental tras la reacción es la de separación del producto principal del resto de subproductos que se encuentran en el medio. Esto se hace mediante una primera decantación bifásica, la decantación es una operación adecuada cuando los compuestos que se quieren separar no son miscibles entre sí, cosa que ocurre entre el biodiesel y la glicerina. La glicerina tiene una mayor densidad que el combustible, por lo tanto, se retira por el fondo cónico del reactor de forma sencilla. Por otro lado, el biodiesel se somete a una etapa de lavado en la que se recircula a través de una pequeña columna de intercambio iónico que permite la eliminación de impurezas y agua que puedan quedar después de la reacción. Finalmente, el combustible se hace pasar a través de un filtro para diésel antes de su almacenamiento final.

Adicionalmente, se podrá evaluar el rendimiento del equipo y la calidad del biodiesel gracias a una célula de carga instalada en el tanque de producto y un kit de valoración (pipeta, goteadores, etc.).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio y realización de análisis determinantes de la cantidad apropiada de catalizador a emplear en el proceso de producción de biodiesel (titración).
  2. Familiarización con el funcionamiento de una unidad de producción de biodiesel durante el proceso de reacción, extracción y lavado de productos.
  3. Estudio de la influencia del nivel de agitación y mezclado en la calidad final del biodiesel obtenido.
  4. Estudio de la influencia de la etapa de lavado y purificación en la calidad final del biodiesel obtenido.
  5. Estudio de la influencia de la Tª en la etapa de precalentamiento y reacción de los aceites vegetales en la calidad final del biodiesel obtenido.
  6. Análisis y realización de pruebas de la calidad del biodiesel.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la transesterificación de los aceites vegetales con un alcohol en la producción de biodiesel.
