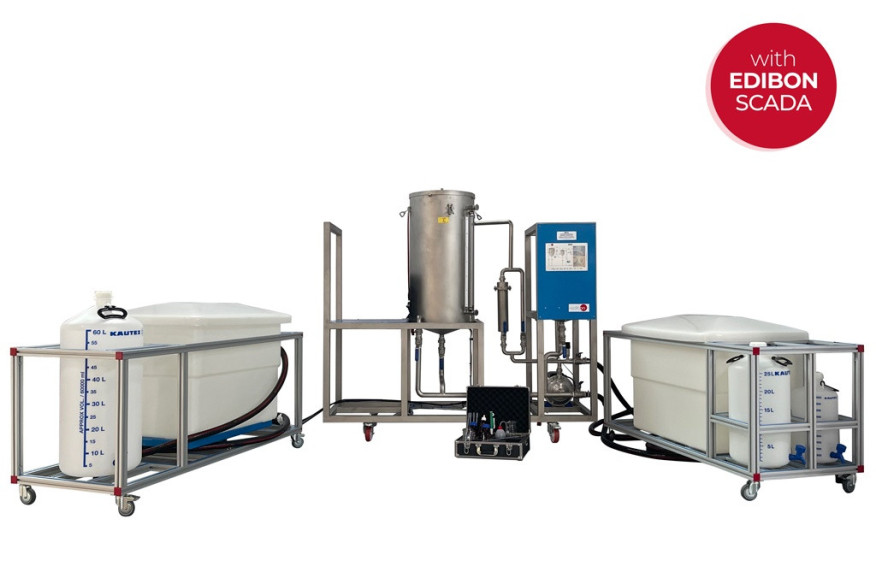

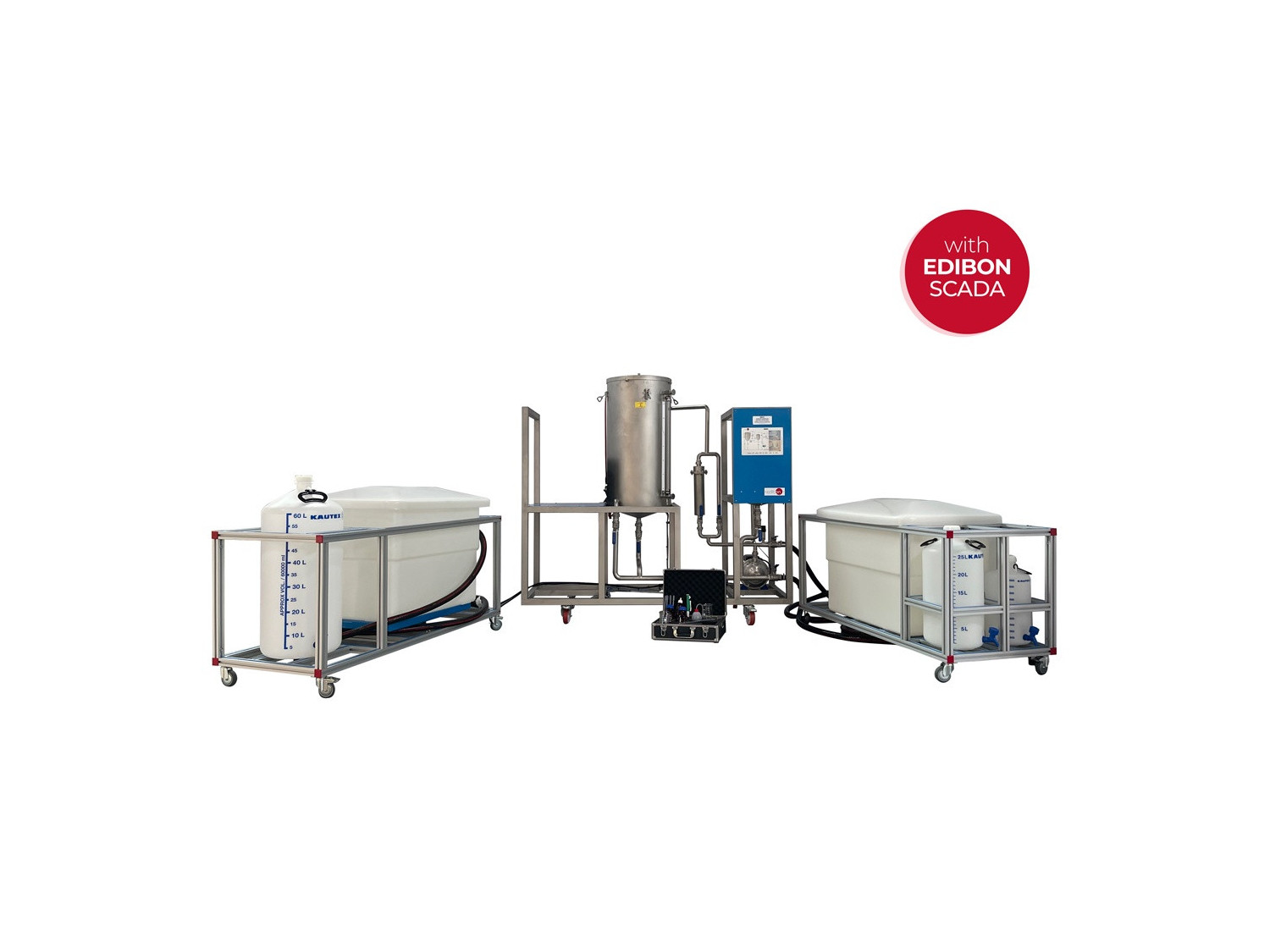

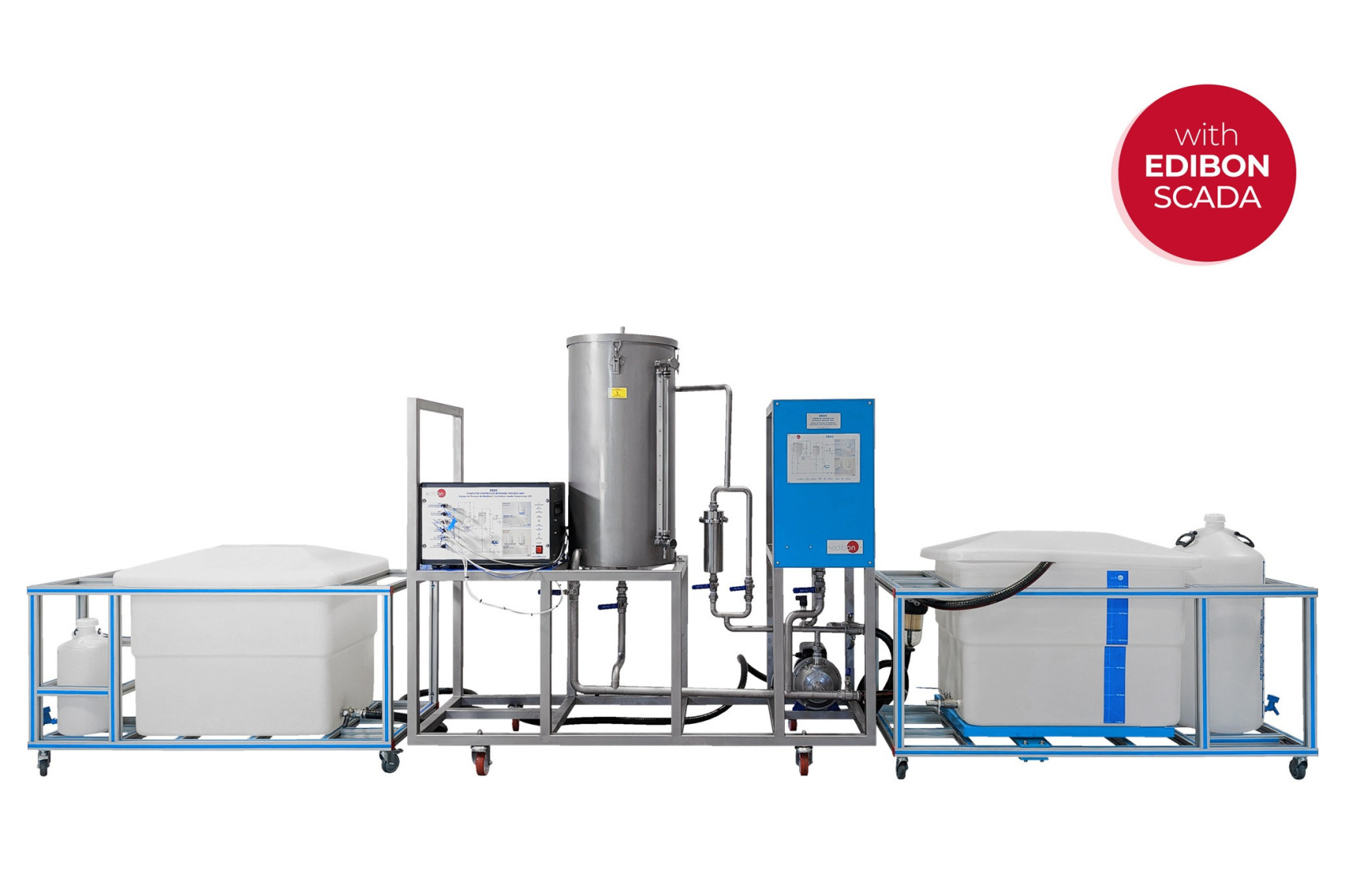

EBDC Equipo de Proceso de Biodiesel, Controlado desde Computador (PC)

COMPUTER CONTROLLED BIODIESEL PROCESS UNIT - EBDC

SISTEMAS INNOVADORES

El proceso llevado a cabo por el Equipo de Proceso de Biodiesel, Controlado desde Computador (PC), "EBDC", consiste en la transformación de los ácidos grasos que forman los aceites de origen vegetal en un biocombustible de alto poder energético.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

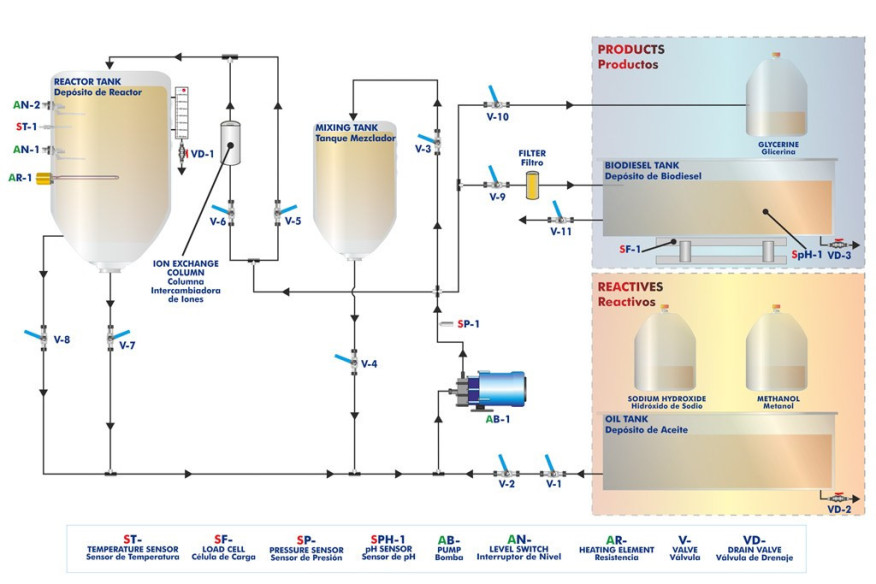

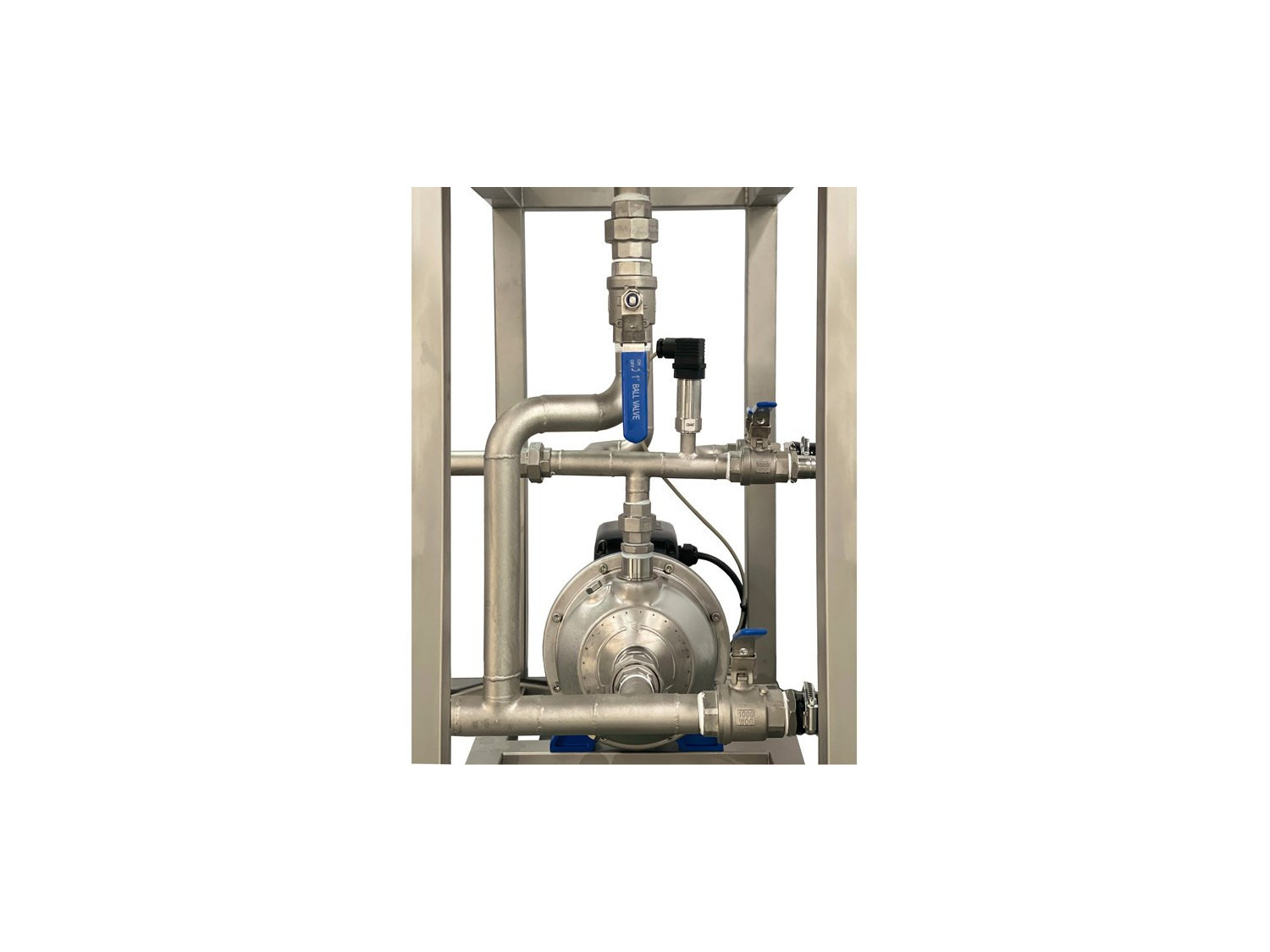

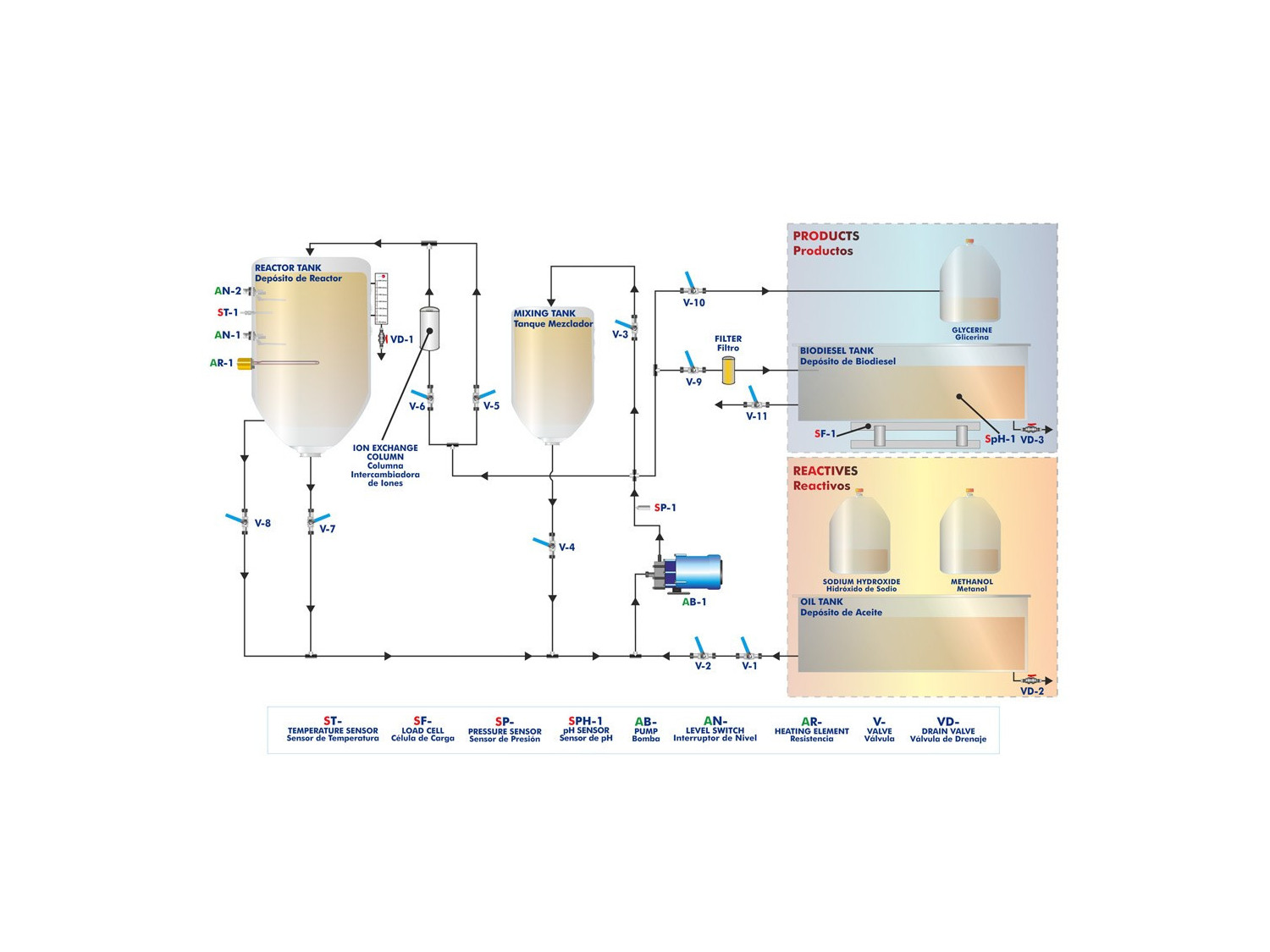

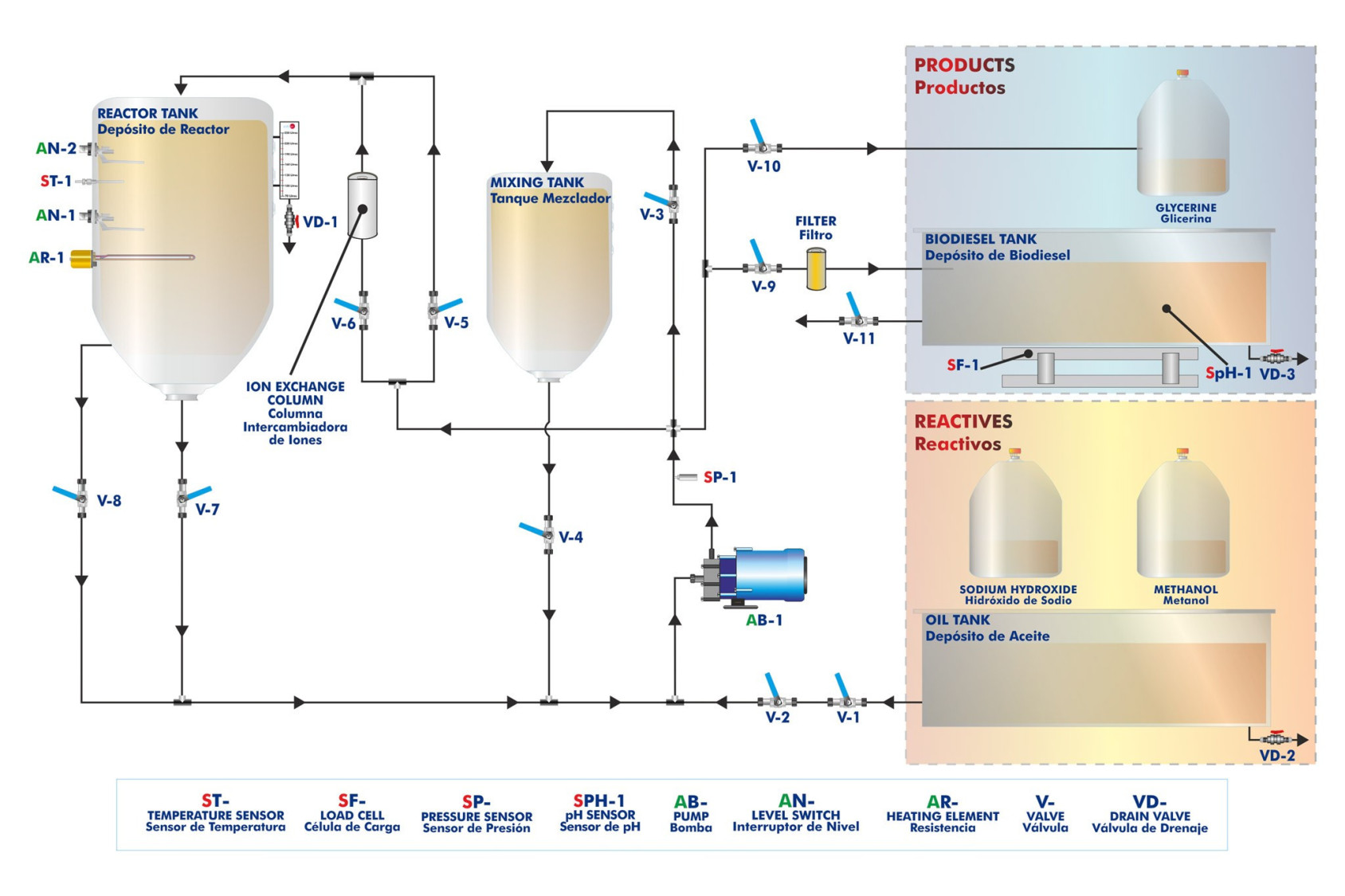

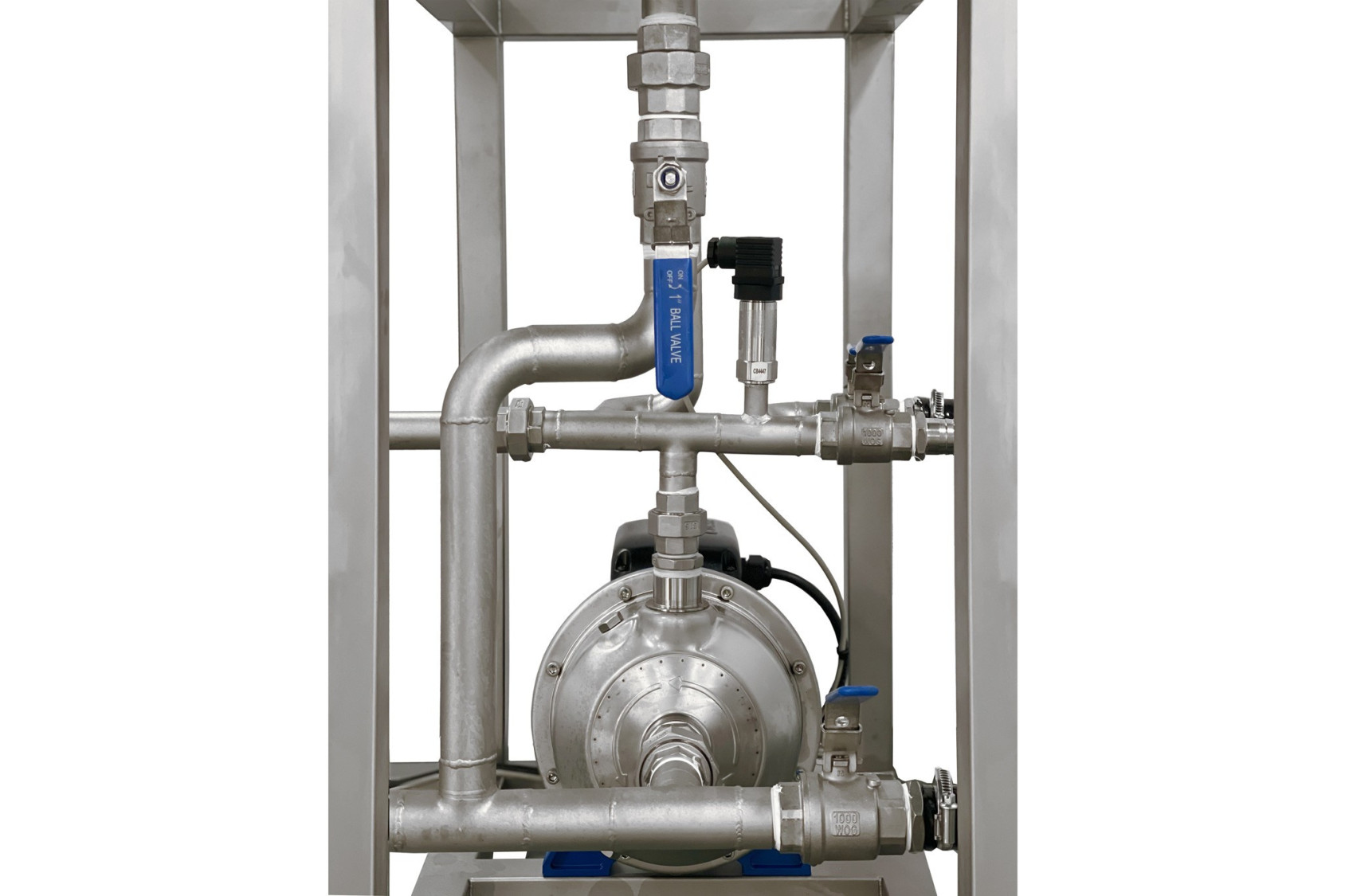

El proceso llevado a cabo por el Equipo de Proceso de Biodiesel, Controlado desde Computador (PC), "EBDC", consiste en la transformación de los ácidos grasos que forman los aceites de origen vegetal en un biocombustible de alto poder energético. El proceso consta básicamente de dos etapas bien definidas: Etapa I: Mezclado bajo agitación.Consiste en combinar y agitar las materias primas (aceite vegetal y un catalizador) necesarias para la producción de biodiesel bajo un calentamiento homogéneo mediante una resistencia eléctrica controlada desde computador (PC). Esta etapa se realiza en un reactor de polietileno con sensor de temperatura e interruptores de nivel para un trabajo seguro. La agitación se consigue mediante recirculación del producto impulsado con una bomba controlada desde computador (PC). Etapa II: Separación y lavado de productos obtenidos.Una segunda etapa fundamental tras la reacción es la de separación del producto principal del resto de subproductos que se encuentran en el medio. Esto se hace mediante una primera decantación bifásica, gracias a la forma cónica del propio reactor, para la retirada de la glicerina formada y un lavado del biodiesel a través de resina de intercambio iónico. Finalmente se podrá evaluar el rendimiento de la unidad y la calidad del biodiesel gracias a una célula de carga instalada en la unidad y un kit de titración (pipeta, goteadores, etc.). Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio y realización de análisis determinantes de la cantidad apropiada de catalizador a emplear en el proceso de producción de biodiesel (titración).
  2. Familiarización con el funcionamiento de una unidad de producción de biodiesel durante el proceso de reacción, extracción y lavado de productos.
  3. Estudio de la influencia del nivel de agitación y mezclado en la calidad final del biodiesel obtenido.
  4. Estudio de la influencia de la etapa de lavado y purificación en la calidad final del biodiesel obtenido.
  5. Estudio de la influencia de la Tª en la etapa de precalentamiento y reacción de los aceites vegetales en la calidad final del biodiesel obtenido.
  6. Análisis y realización de pruebas de la calidad del biodiesel.
  7. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la transesterificación de los aceites vegetales con un alcohol en la producción de biodiesel.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.

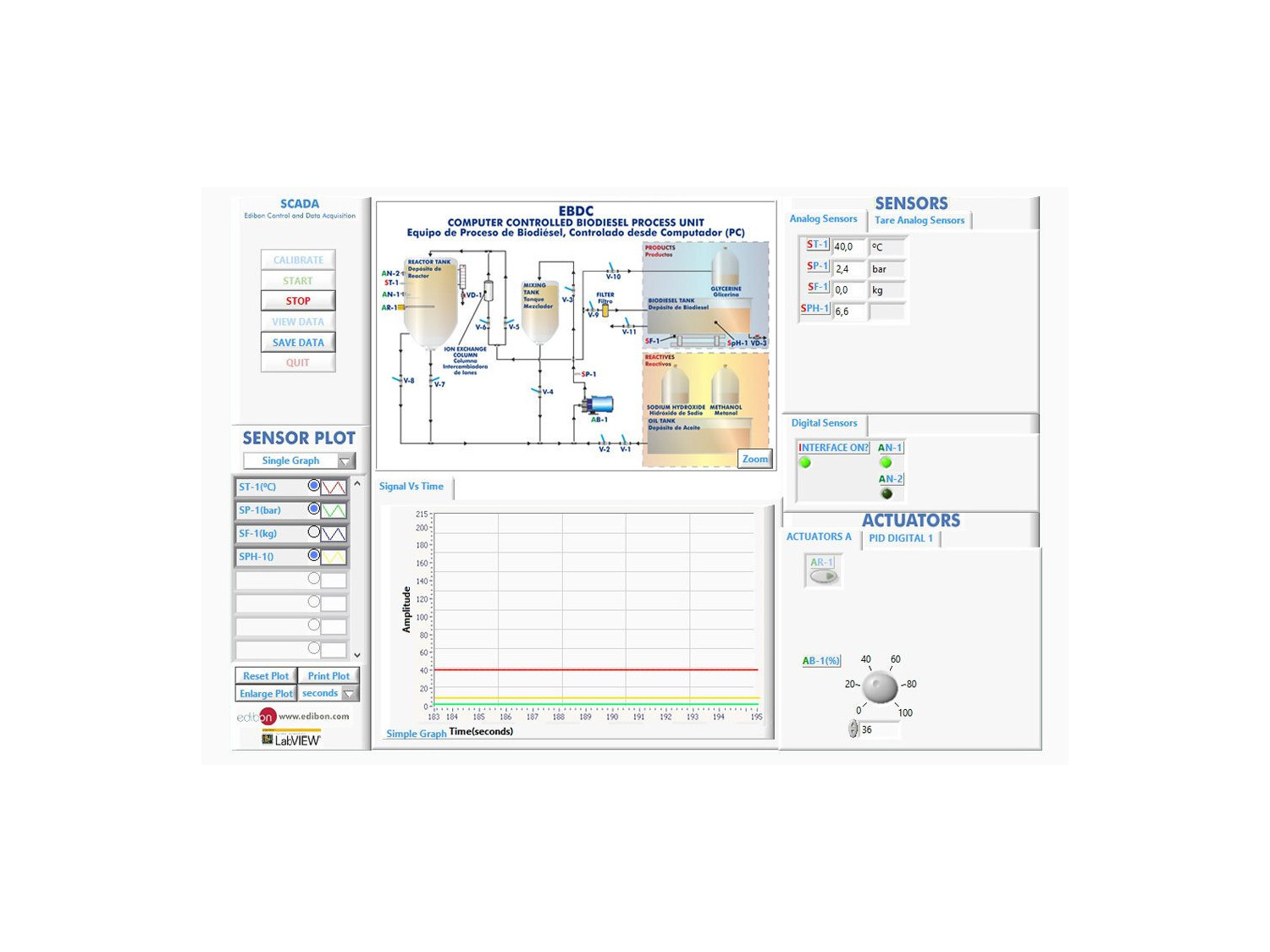

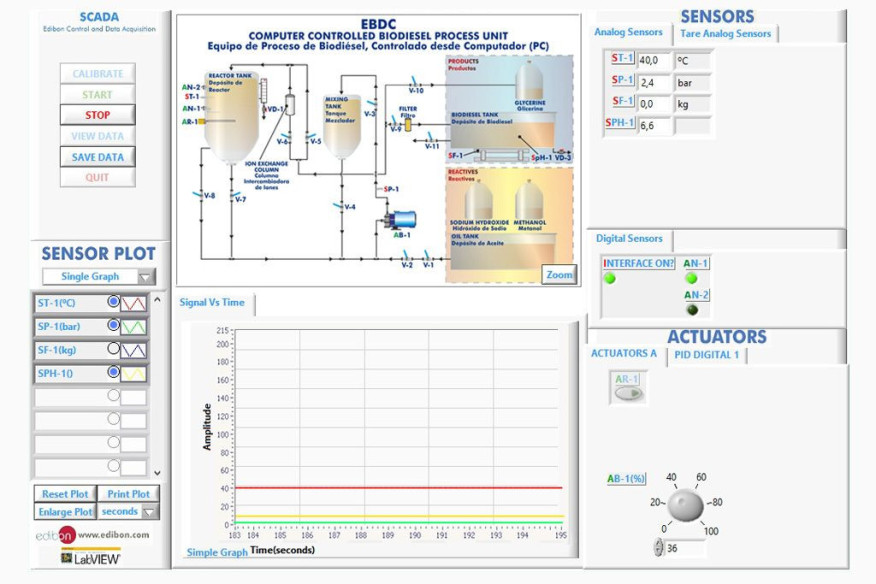

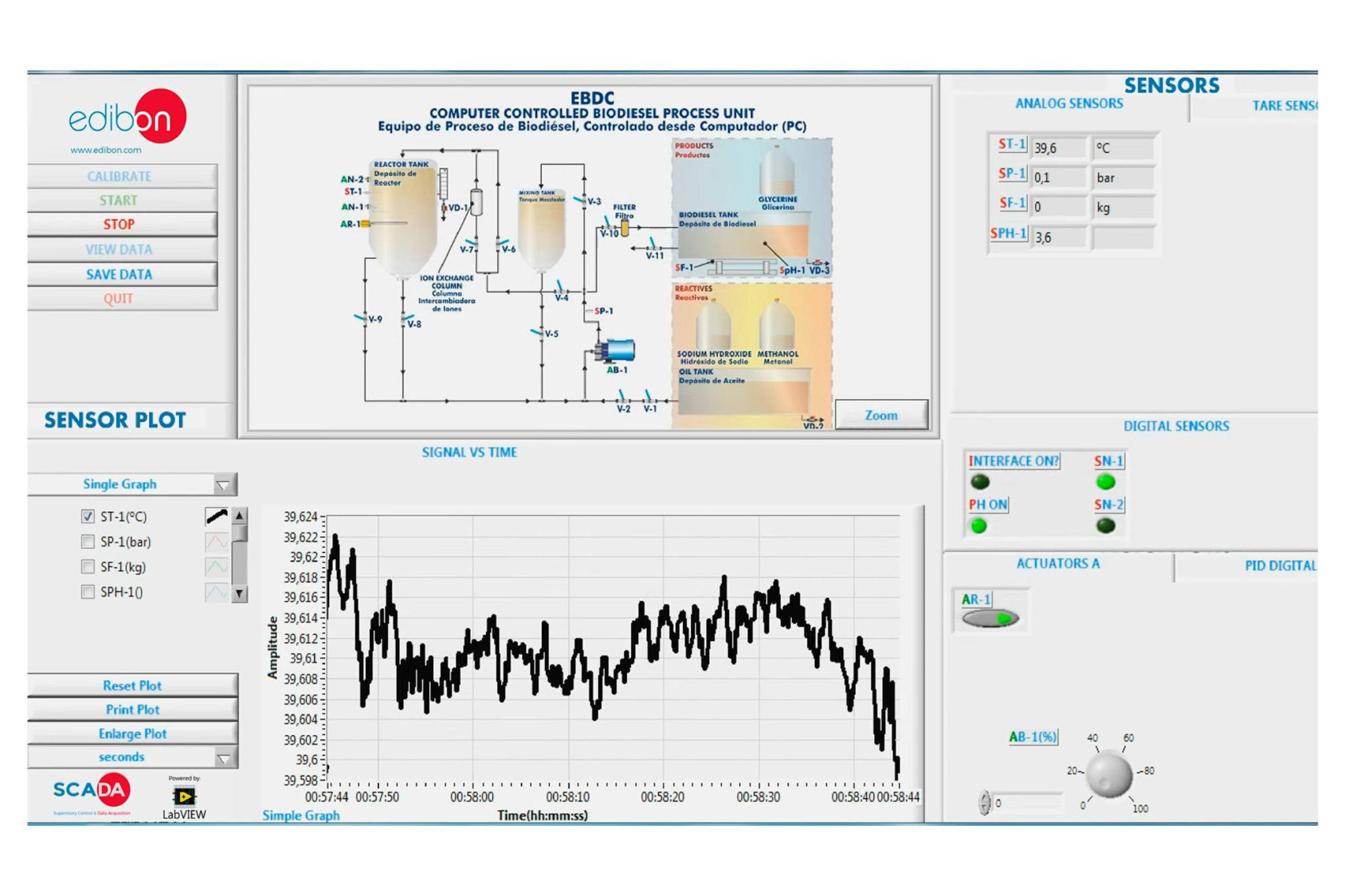

  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.

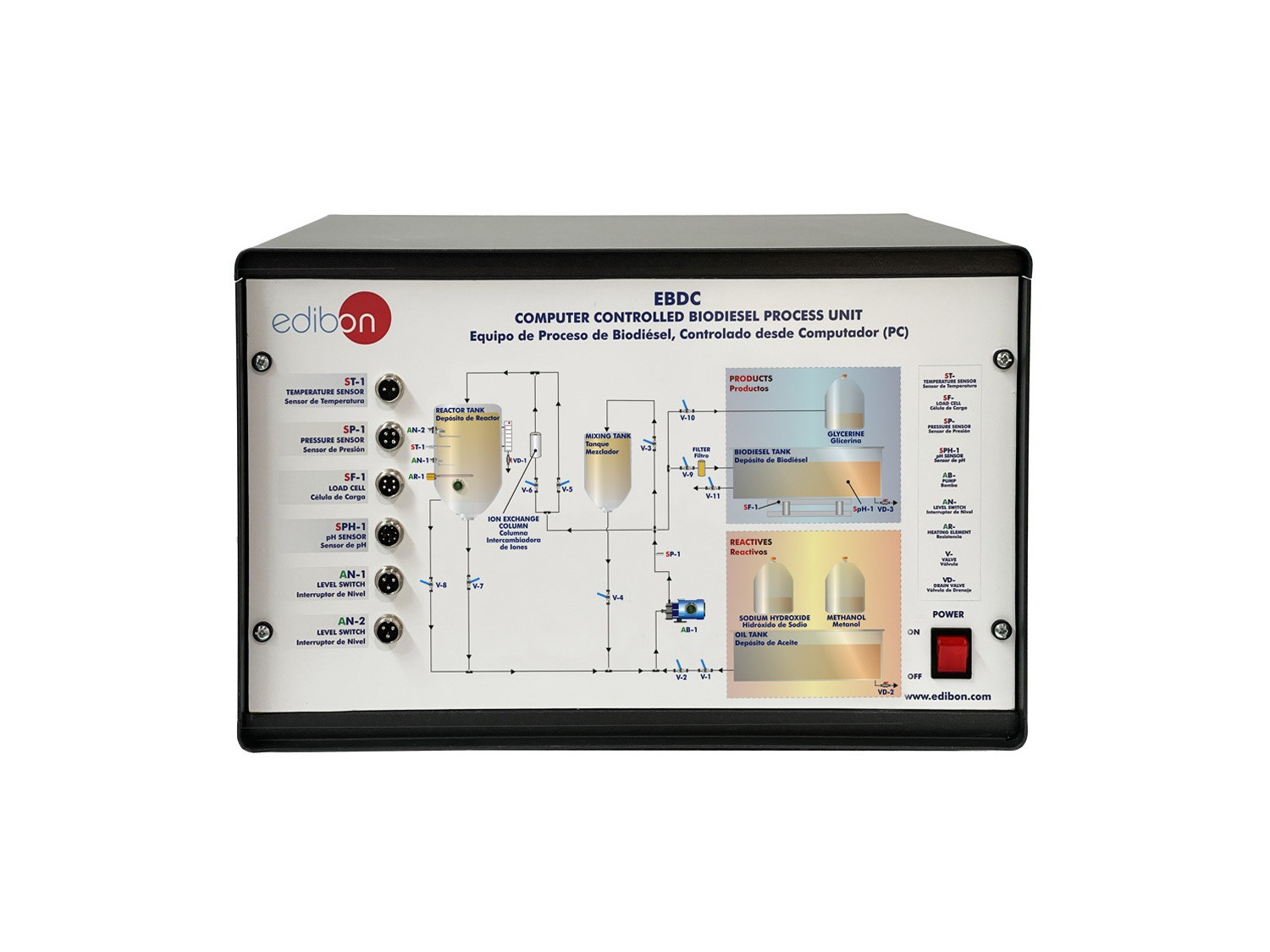

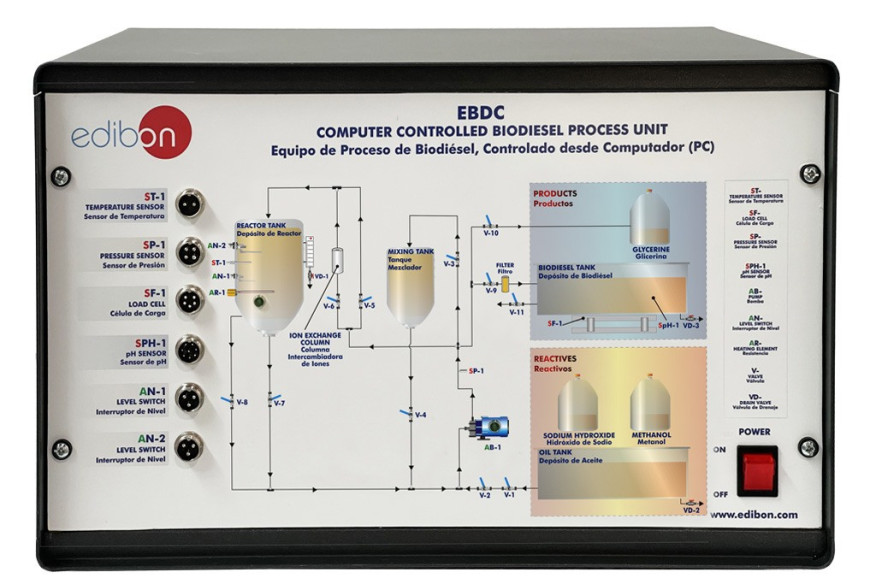

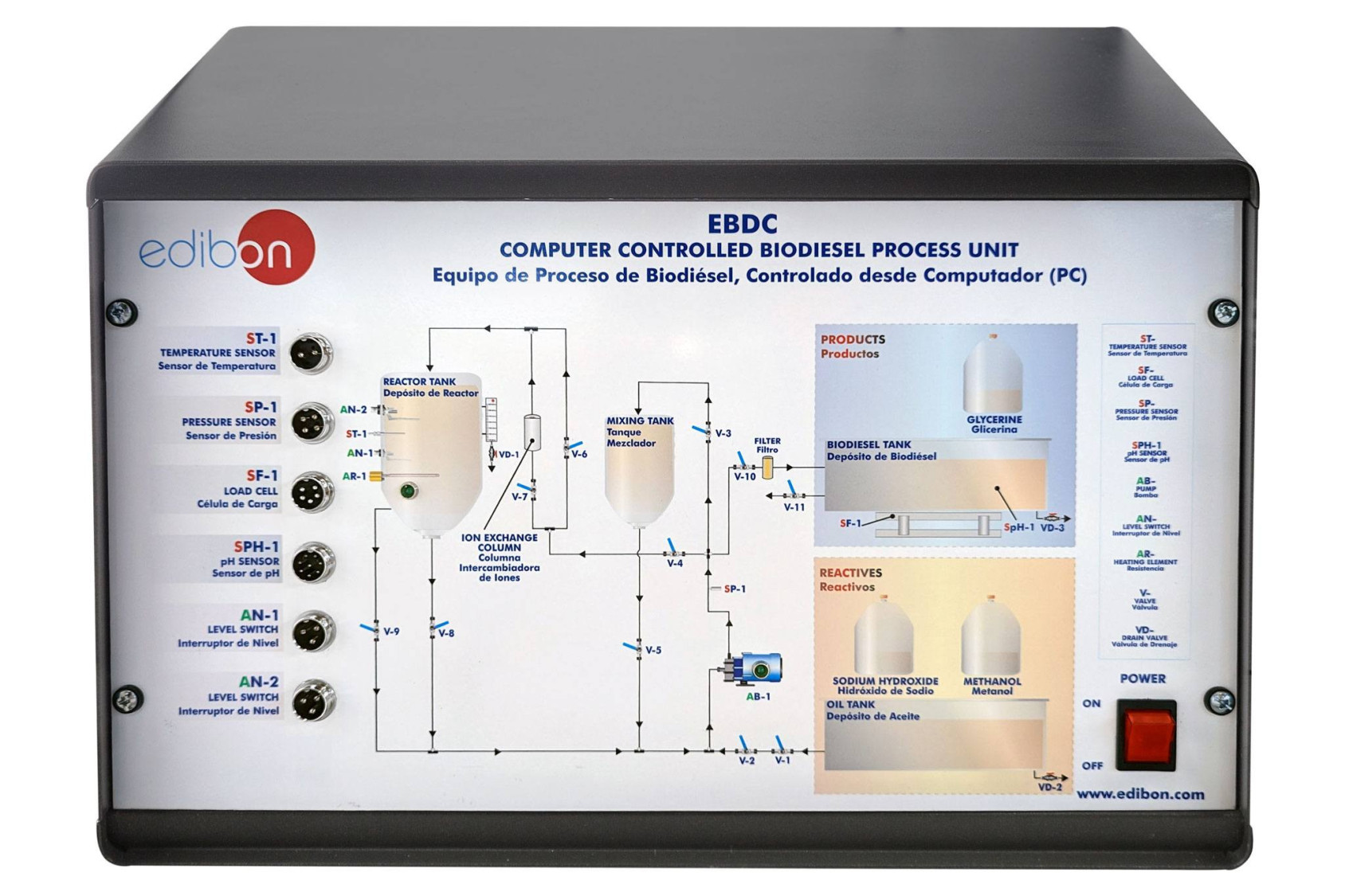

  7. Control del proceso del equipo EBDC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EBDC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
