MOT Equipo de Oscilación Torsional

TORSIONAL OSCILLATIONS UNIT - MOT

SISTEMAS INNOVADORES

El Equipo de Oscilación Torsional, "MOT", consta básicamente de una estructura rígida que dispone de unos elementos de sujeción que permiten la ubicación de los diferentes elementos que componen el equipo, un juego de muelles helicoidales que permiten simular los ejes largos de gran flexibilidad, y un juego de discos con diferentes masas y momentos de inercia.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

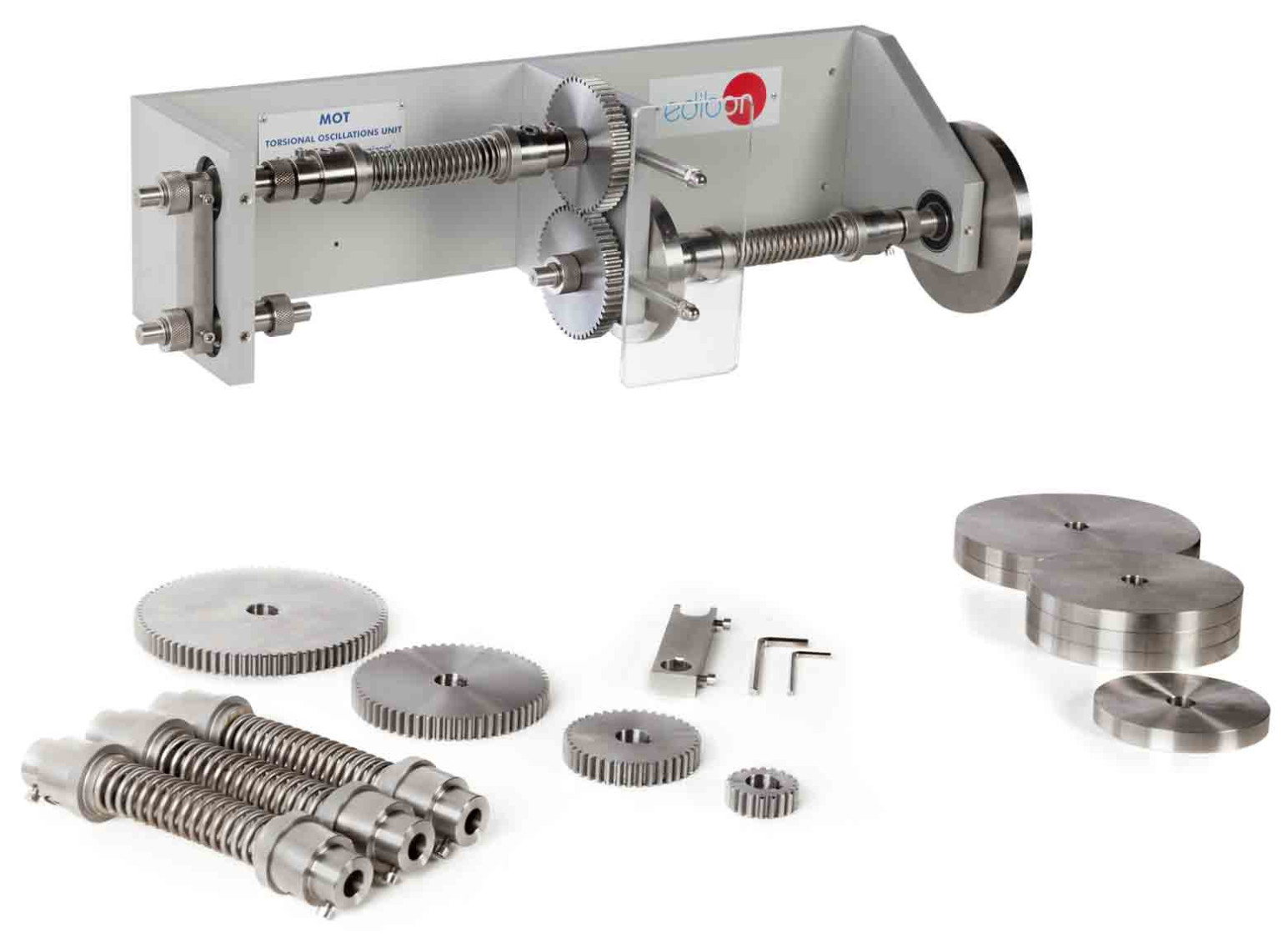

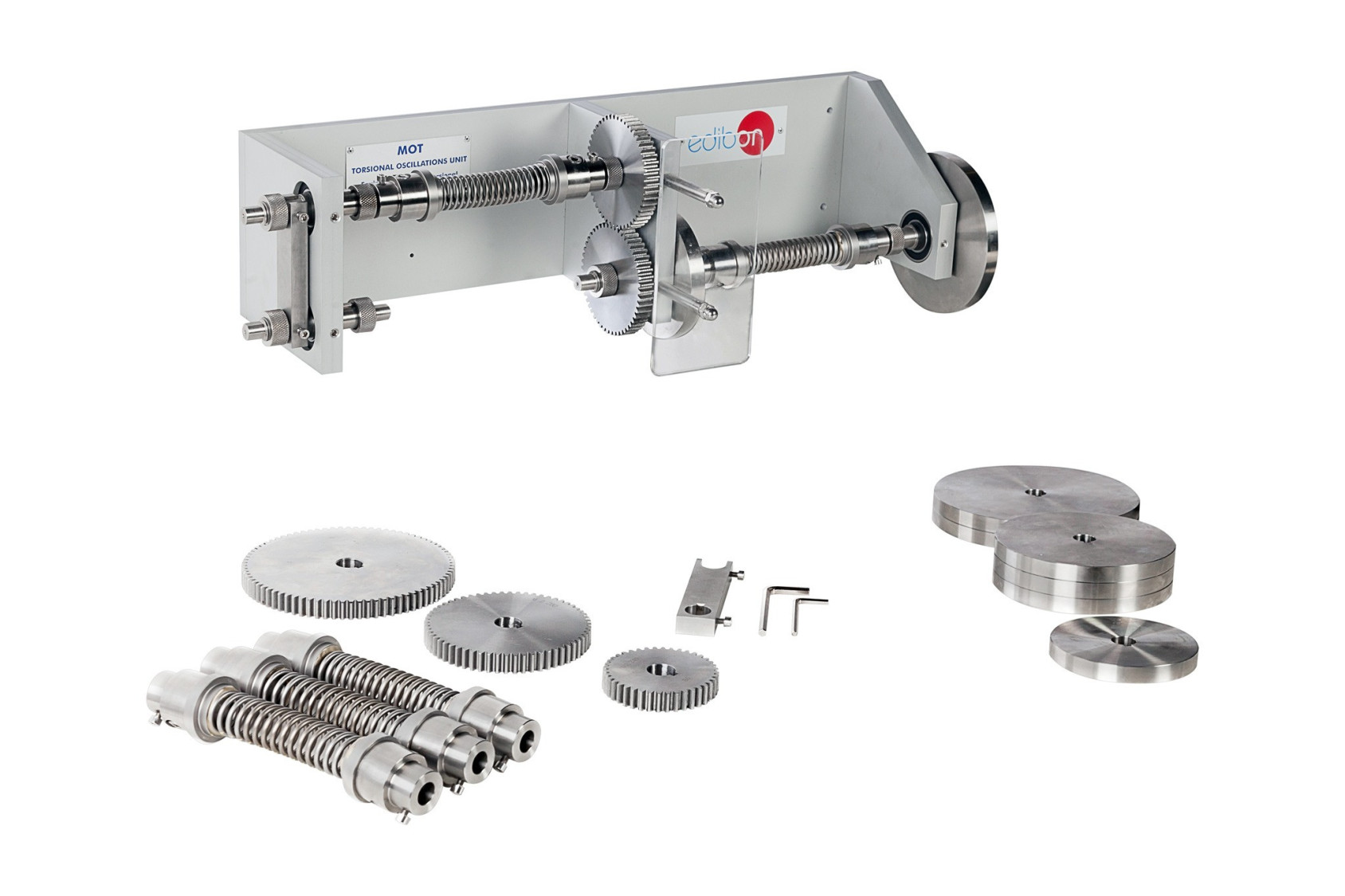

El Equipo de Oscilación Torsional, "MOT", consta básicamente de una estructura rígida que dispone de unos elementos de sujeción que permiten la ubicación de los diferentes elementos que componen el equipo, un juego de muelles helicoidales que permiten simular los ejes largos de gran flexibilidad, y un juego de discos con diferentes masas y momentos de inercia. También se proporcionan engranajes de varios tamaños que permiten cambiar la relación de engranajes. Los elementos de sujeción ofrecen la posibilidad de modificar la disposición de los discos y engranajes, así como la utilización de diferentes tipos de muelles, lo que permite estudiar las diferentes formas existentes de sistemas. La frecuencia a la cual se producen las oscilaciones es de un orden bajo, por lo que permite su conteo de forma visual. Además, una línea trazada axialmente en el muelle permite ilustrar la línea elástica (forma que adopta el eje al deformarlo por la acción del torque) y se facilita la localización experimental de los nodos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Rotor único unido al extremo libre de un miembro torsional flexible.
  2. Rotor único unido al extremo libre de una serie de miembros torsionales flexibles.
  3. Dos rotores unidos a los extremos libres de un miembro torsional flexible.
  4. Dos rotores unidos a los extremos libres de una serie de miembros torsionales flexibles.
  5. Tres rotores conectados por dos miembros torsionales flexibles.
  6. Dos rotores unidos al extremo libre de dos miembros flexibles que se encuentran conectados a través de engranajes, cuya inercia es considerable.
